Електричний бізнес-седан Volkswagen ID.7, що виробляється з 2023 року, має складну та високотехнологічну архітектуру. У статті детально описано розташування панелей запобіжників усередині авто, наведено схеми для версій 2023–2024 років випуску, а також розкрито повне призначення всіх реле та запобіжників бортової системи.
Блок запобіжників салону

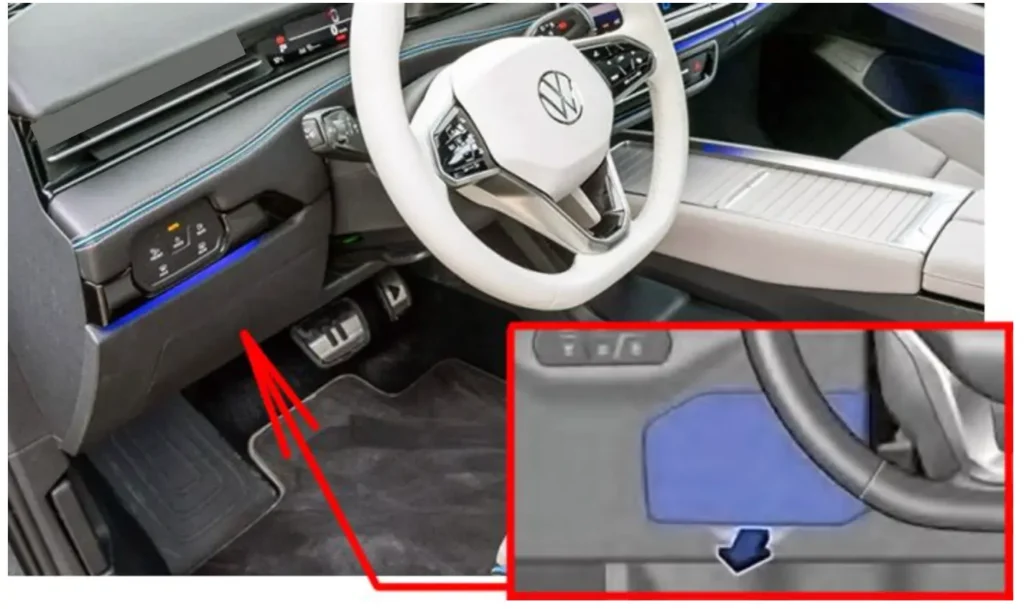

Розташування блоку запобіжників
Автомобіль з лівостороннім керуванням: просуньте руку за кришку і зніміть її в напрямку стрілки.
Автомобіль з правостороннім керуванням: відкрийте бардачок і за потреби звільніть його; просуньте руку за кришку збоку і потягніть її назад.

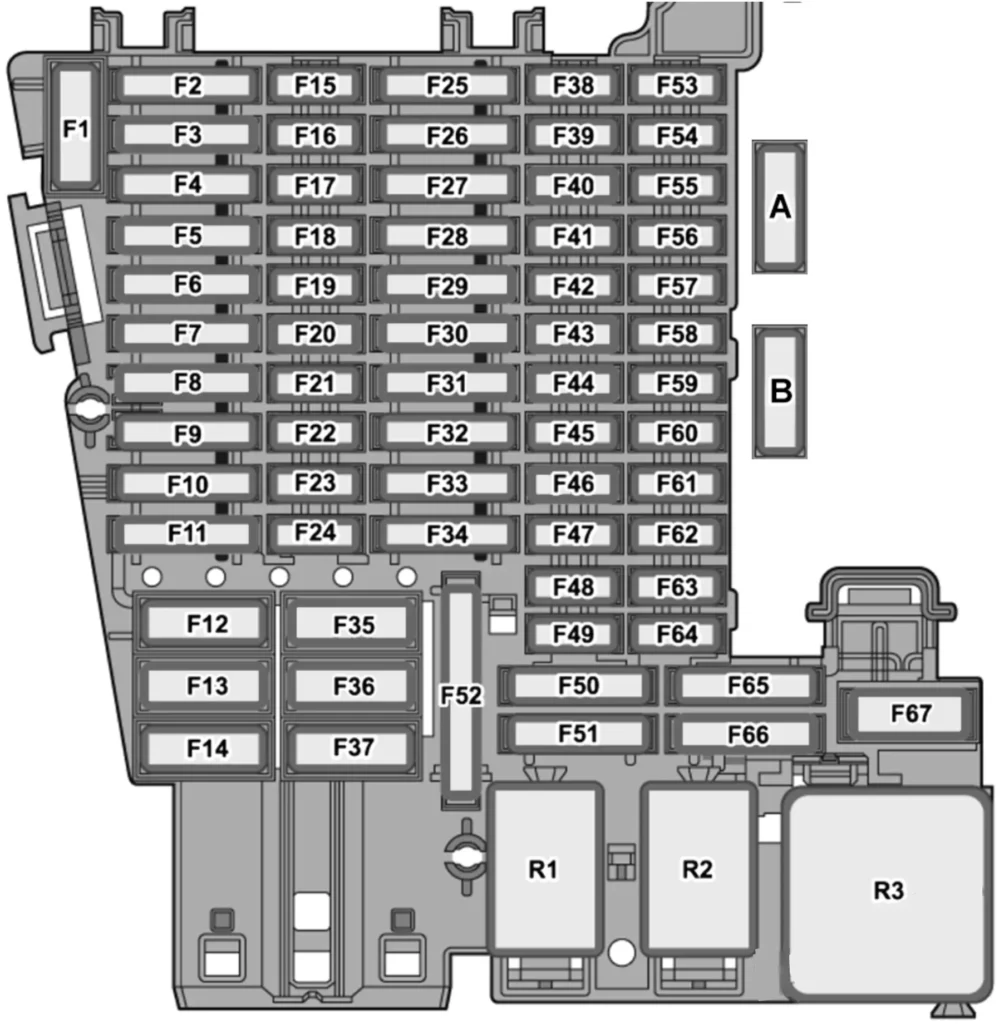

Схема блоку запобіжників (панель запобіжників C -SC-)
| № | Ампераж | Функція / компонент |
|---|---|---|
| F1 | – | – |
| F2 | 15 А | Блок керування подушками безпеки |
| F3 | 25 А | Блок керування розпізнаванням причепа |
| F4 | 7.5 А | Передня камера систем допомоги водієві |
| F5 | 25 А | Блок керування бортовим живленням |
| F6 | 30 А | Блок керування бортовим живленням |
| F7 | 30 А | Блок керування системою опалення та кондиціонування |
| F8 | 10 А | Блок керування 1 електрозмінюваного скла; блок керування системою даху |
| F9 | 30 А | Блок керування дверима водія (LHD); блок керування дверима переднього пасажира (RHD); блок керування задніми лівими дверима (LHD); блок керування задніми правими дверима (RHD) |
| F10 | 5 А | Лівий блок задніх ліхтарів; центральний блок задніх ліхтарів |
| F11 | 15 А | Блок керування розпізнаванням причепа |
| F12 | – | – |
| F13 | 40 А | Блок керування бортовим живленням |
| F14 | 40 А | Блок керування Digital Sound Package |
| F15 | – | – |
| F16 | – | – |
| F17 | 5 А | Блок керування паркувальним асистентом; блок керування допомогою при зміні смуги; блок керування допомогою при зміні смуги 2 |
| F18 | 5 А | Блок керування доступом і запуском; блок керування електронним замком рульової колонки; блок керування електроприводом відкривання кришки багажника; блок керування захистом від зламу 2; блок керування захистом від зламу 3; блок керування захистом від зламу 4; блок керування захистом від зламу 5 |
| F19 | 5 А | Інтерфейс навігаційної системи; блок керування з дисплеєм системи інформування водія |
| F20 | 7.5 А | Зарядний пристрій 1 для мобільних пристроїв; підсилювач антени для мобільного телефону; USB-з’єднання 1 |
| F21 | 7.5 А | Блок керування камерою кругового огляду |
| F22 | 5 А | Блок керування двигуном |
| F23 | 5 А | Блок керування інтернет-доступом |
| F24 | 5 А | Правий блок задніх ліхтарів; центральний блок задніх ліхтарів |
| F25 | 25 А | Передній лівий ремінь безпеки |
| F26 | 30 А | Блок керування дверима водія (RHD); блок керування дверима переднього пасажира (LHD); блок керування задніми лівими дверима (RHD); блок керування задніми правими дверима (LHD) |
| F27 | 25 А | Передній правий ремінь безпеки |
| F28 | 10 А | Блок керування регулюванням акумулятора; сервісний роз’єм високовольтної системи; кабельна котушка для аварійного відключення службами екстреної допомоги |
| F29 | 15 А | Блок керування розпізнаванням причепа |
| F30 | 25 А | Блок керування 1 інформаційної електроніки |
| F31 | 25 А | Блок керування розпізнаванням причепа |
| F32 | 25 А | Блок керування бортовим живленням |
| F33 | – | – |
| F34 | 15 А | Блок керування системою опалення та кондиціонування |
| F35 | 40 А | Блок керування та дисплей заднього клімат-контролю |
| F36 | – | – |
| F37 | 30 А | Блок керування кришкою багажника |
| F38 | 5 А | Блок клапанів 1 у сидінні водія; блок клапанів 2 у сидінні водія; блок клапанів 1 у сидінні переднього пасажира; блок клапанів 2 у сидінні переднього пасажира |
| F39 | 10 А | Блок електроніки рульової колонки |
| F40 | 7.5 А | Сирена сигналізації |
| F41 | 5 А | Діагностичний інтерфейс шини даних |
| F42 | – | – |
| F43 | 1 А | Блок керування та дисплей заднього клімат-контролю; датчик концентрації вуглекислого газу в салоні; датчик температури салону автомобіля; реле обігріву заднього скла |
| F44 | 7.5 А | Вимикач аварійної сигналізації; датчик дощу та світла; датчик протиугінної сигналізації; центральний модуль перемикачів на панелі приладів; блок керування склопідйомником дверей водія; блок керування освітленням; динамічна світлова смуга 3 для інформування; діагностичний роз’єм; передній модуль даху |
| F45 | 5 А | Блок електроніки рульової колонки |
| F46 | 7.5 А | Блок дисплея переднього інформаційного екрана та блок керування; блок керування проекційним дисплеєм |
| F47 | 7.5 А | Блок керування електронно-керованим демпфуванням |
| F48 | – | – |
| F49 | – | – |
| F50 | – | – |
| F51 | – | – |
| F52 | 15 А | Розетка 12В 3 |
| F53 | – | – |
| F54 | – | – |
| F55 | – | – |
| F56 | – | – |
| F57 | – | – |
| F58 | 7.5 А | Вентилятор спинки переднього правого сидіння 1; вентилятор подушки переднього правого сидіння 1; вентилятор регулювання глибини переднього правого сидіння |
| F59 | 7.5 А | Реле розеток живлення; автоматичне протиослiплювальне салонне дзеркало |
| F60 | 10 А | Діагностичний роз’єм |
| F61 | 5 А | Силова та керуюча електроніка електропривода |
| F62 | – | – |
| F63 | 7.5 А | Вентилятор спинки переднього лівого сидіння 1; вентилятор подушки переднього лівого сидіння 1; вентилятор регулювання глибини переднього лівого сидіння |
| F64 | – | – |
| F65 | – | – |
| F66 | – | – |
| F67 | 25 А | Фільтр частот FM-діапазону в позитивному проводі |
| A | – | Термозапобіжник 1 регулювання сидіння водія |
| B | – | Термозапобіжник 1 регулювання сидіння переднього пасажира |
Реле
| Позначення | Функція |
|---|---|
| R1 | Реле розеток живлення |
| R2 | Реле живлення клеми 15 |
| R3 | Реле обігріву заднього скла |
Блок запобіжників переднього відсіку
ID.7 — це електромобіль на платформі MEB, тому в моторному відсіку немає традиційного двигуна внутрішнього згоряння — його місце займають силова електроніка приводу, високовольтна система та допоміжні насоси охолодження. Саме тому в блоці “переднього відсіку” (не “моторного”, як у авто з ДВЗ) присутні запобіжники для зарядного пристрою високовольтного акумулятора, перетворювача напруги (350А — це компонент, що перетворює напругу високовольтної батареї 400/800В у бортову мережу 12В) та силової електроніки електропривода.

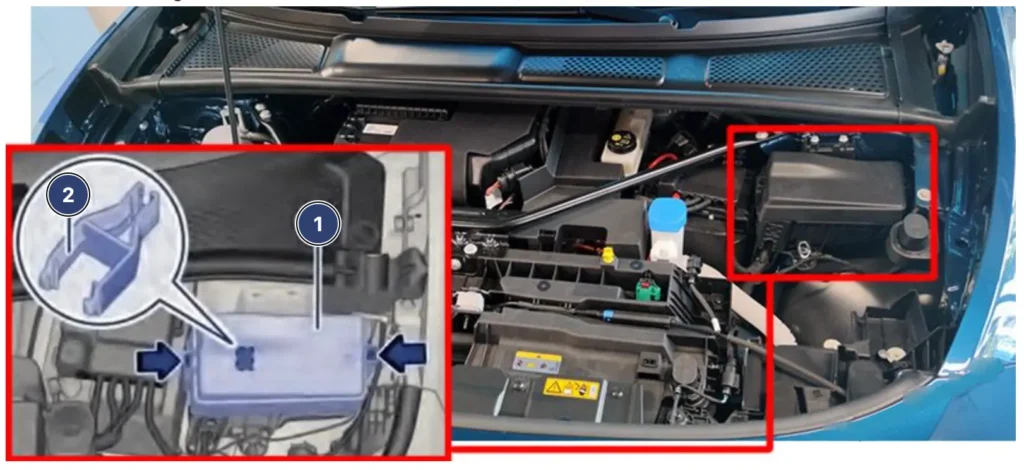

Розташування блоку запобіжників
Натисніть на фіксуючу кнопку в напрямку стрілки (стрілок), щоб розблокувати кришку блоку запобіжників.

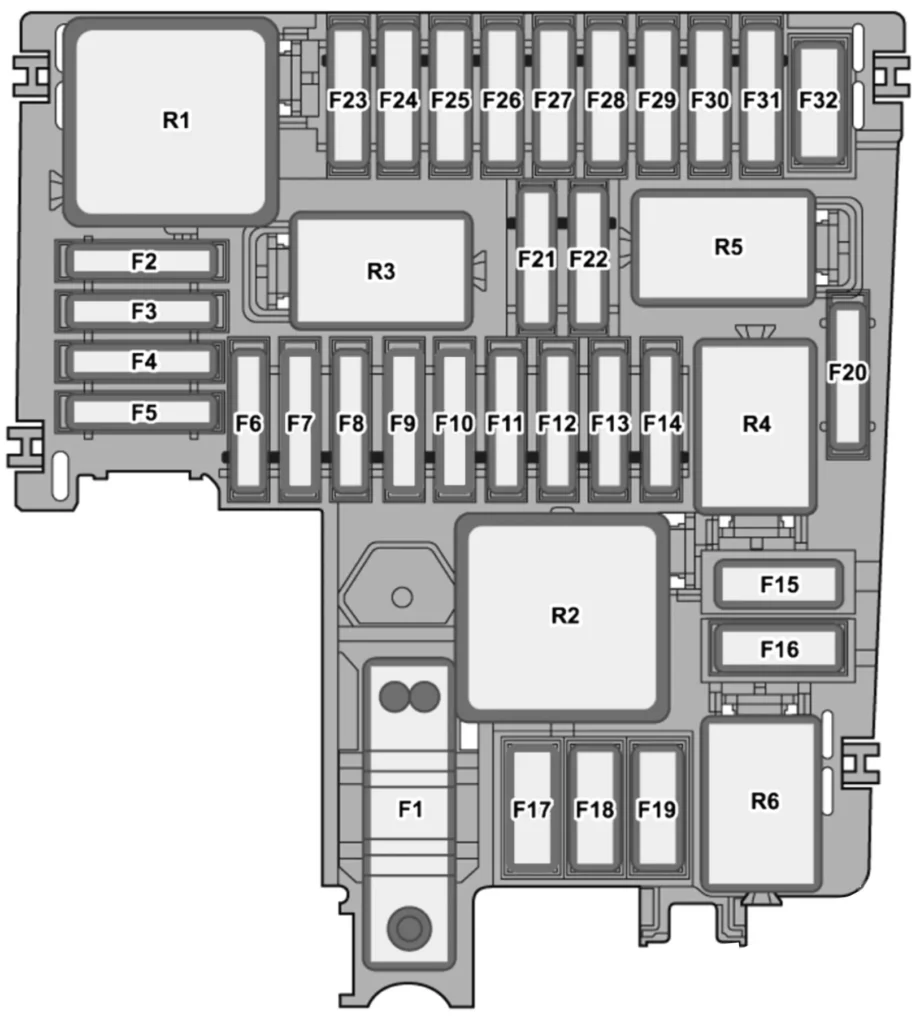

Схема блоку запобіжників (панель запобіжників B -SB-)
| № | Ампераж | Функція / компонент |
|---|---|---|
| F1 | – | – |
| F2 | 7.5 А | Блок керування ABS |
| F3 | 15 А | Перетворювач напруги; зарядний пристрій 1 високовольтного акумулятора; силова та керуюча електроніка електропривода |
| F4 | 30 А | Передня ліва фара |
| F5 | 30 А | Передня права фара |
| F6 | 5 А | Блок керування адаптивним круїз-контролем |
| F7 | 30 А | Мотор склоочисника з боку переднього пасажира |
| F8 | 30 А | Блок керування вентилятором свіжого повітря |
| F9 | 15 А | Звуковий сигнал або двотональний звуковий сигнал; реле звукового сигналу; блок керування бортовим живленням |
| F10 | 30 А | Мотор склоочисника з боку водія |
| F11 | 7.5 А | Реле системи кондиціонування |
| F12 | 7.5 А | Модуль 1 генератора звуку двигуна |
| F13 | 25 А | Блок керування ABS |
| F14 | – | – |
| F15 | 40 А | Блок керування ABS |
| F16 | 50 А | Вентилятор радіатора |
| F17 | 30 А | Обігрів лобового скла |
| F18 | 30 А | Обігрів лобового скла |
| F19 | – | – |
| F20 | – | – |
| F21 | – | – |
| F22 | – | – |
| F23 | 5 А | Блок керування двигуном |
| F24 | 5 А | Вентилятор радіатора |
| F25 | 15 А | Насос охолоджувальної рідини для високовольтного акумулятора; PTC-нагрівальний елемент 3 |
| F26 | 15 А | Насос охолоджувальної рідини для низькотемпературного контуру; мотор керування жалюзі радіатора |
| F27 | – | – |
| F28 | – | – |
| F29 | – | – |
| F30 | – | – |
| F31 | – | – |
| F32 | 50 А | Підсилювач гальм |
Реле
| Позначення | Функція |
|---|---|
| R1 | Мотор керування жалюзі радіатора |
| R2 | Мотор керування жалюзі радіатора |
| R3 | Мотор керування жалюзі радіатора |
| R4 | – |
| R5 | – |
| R6 | Мотор керування жалюзі радіатора |

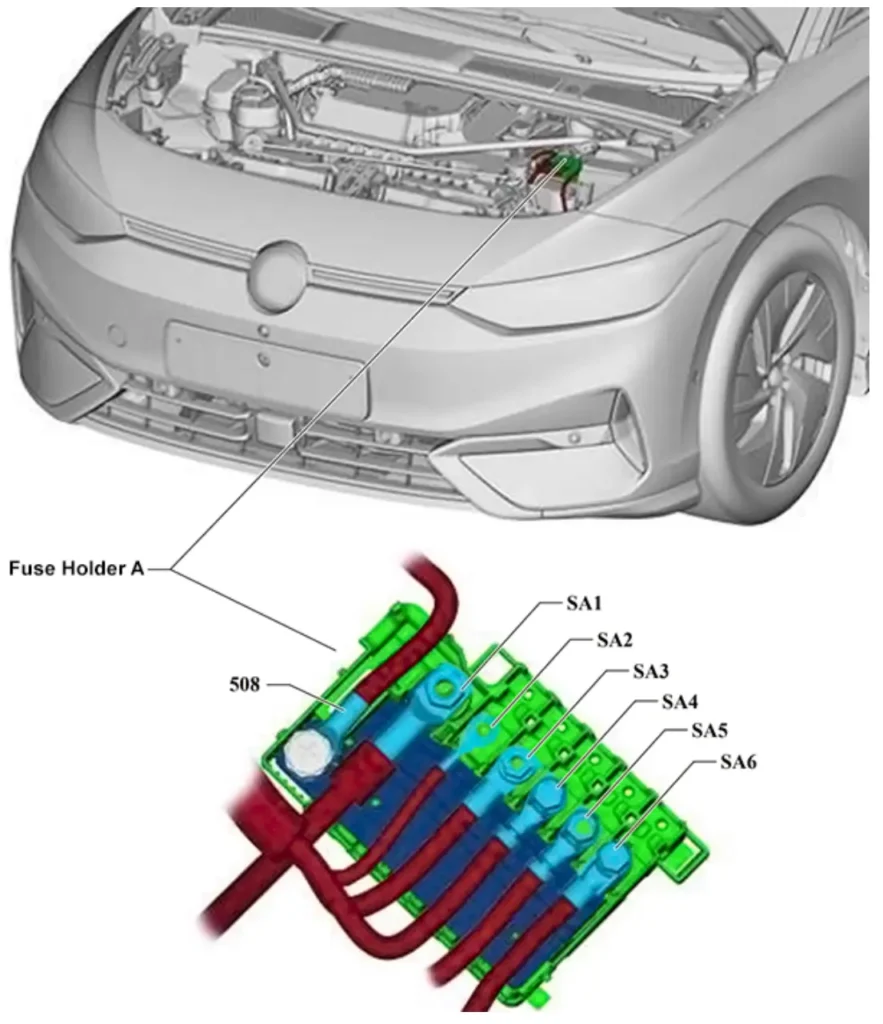

Силові запобіжники (панель запобіжників A -SA-)
| № | Ампераж | Функція / компонент |
|---|---|---|
| 508 | – | Акумулятор (різьбове з’єднання (30), на електроблоці) |
| SA1 | 350 А | Перетворювач напруги |
| SA2 | 80 А | Блок керування контролем акумулятора; блок керування підсилювачем рульового керування |
| SA3 | 100 А | Тримач запобіжників C (панель приладів) |
| SA4 | 100 А | Тримач запобіжників C (панель приладів) |
| SA5 | – | – |
| SA6 | 125 А | Тримач запобіжників B (передній відсік) |
