Схема реле та запобіжників Volkswagen Crafter 2

У цій статті наведено детальний розклад запобіжників та реле для Volkswagen Crafter другого покоління (2017–2020 років випуску), карти локалізації захисних панелей у кузові фургона, а також повні специфікації для швидкої діагностики бортової електромережі комерційного авто.

Архітектура електропроводки Фольксваген Крафтер II передбачає кілька ізольованих монтажних блоків через просторий салон і безліч опцій комфорту. Вони розміщені в моторному відсіку біля батареї, під водійською панеллю, а також у сервісних відсіках біля сидіння водія та стійок кузова.

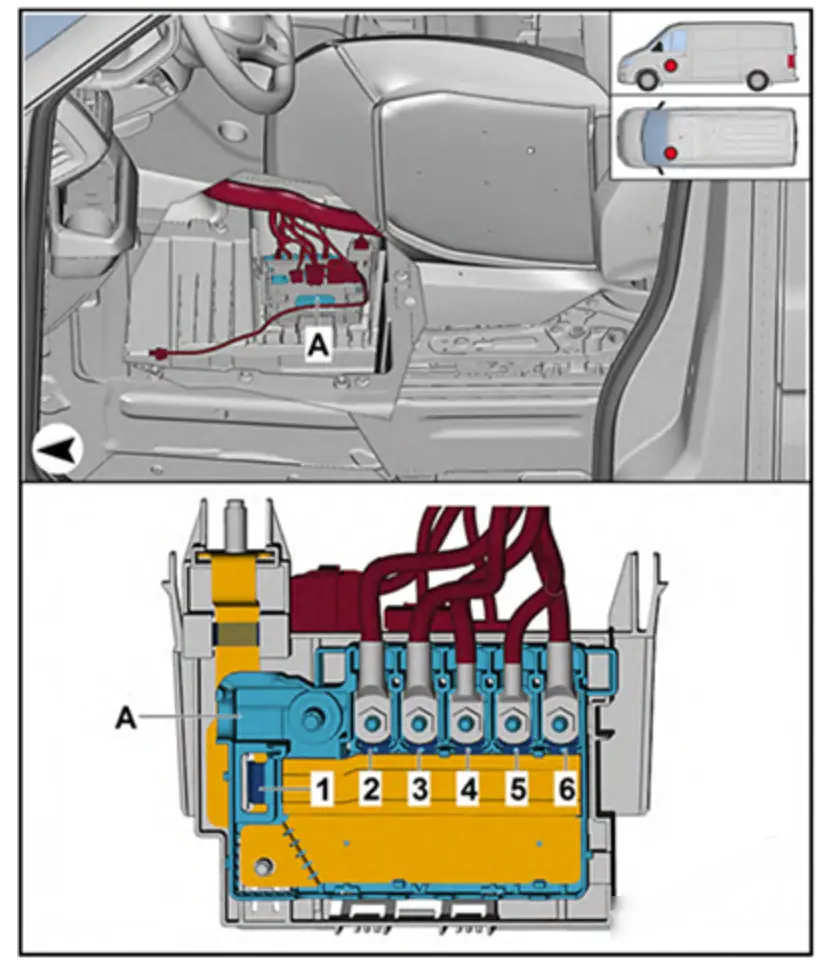

Тримач запобіжників A

№	Ампераж	Функція / компонент
1	–	не призначено
2	125 А	Запобіжники на тримачі запобіжників B: №1, 17, 38, 54
3	150 А	Нагрівальний елемент додаткового повітряного опалювача
4	100 А	Реле живлення клеми 15; запобіжники на тримачі запобіжників B: №24, 28, 29, 37
5	100 А	Запобіжники на тримачі запобіжників C: №1, 3, 16, 20, 23, 28, 43, 45, 52
6	125 А	Запобіжники на тримачі запобіжників C: №2, 4, 14, 31, 38, 42, 46, 50, 52, 53; реле обігріву заднього скла; реле живлення клеми 15 №2

Блок запобіжників і реле під сидінням (тримачі запобіжників B і D)

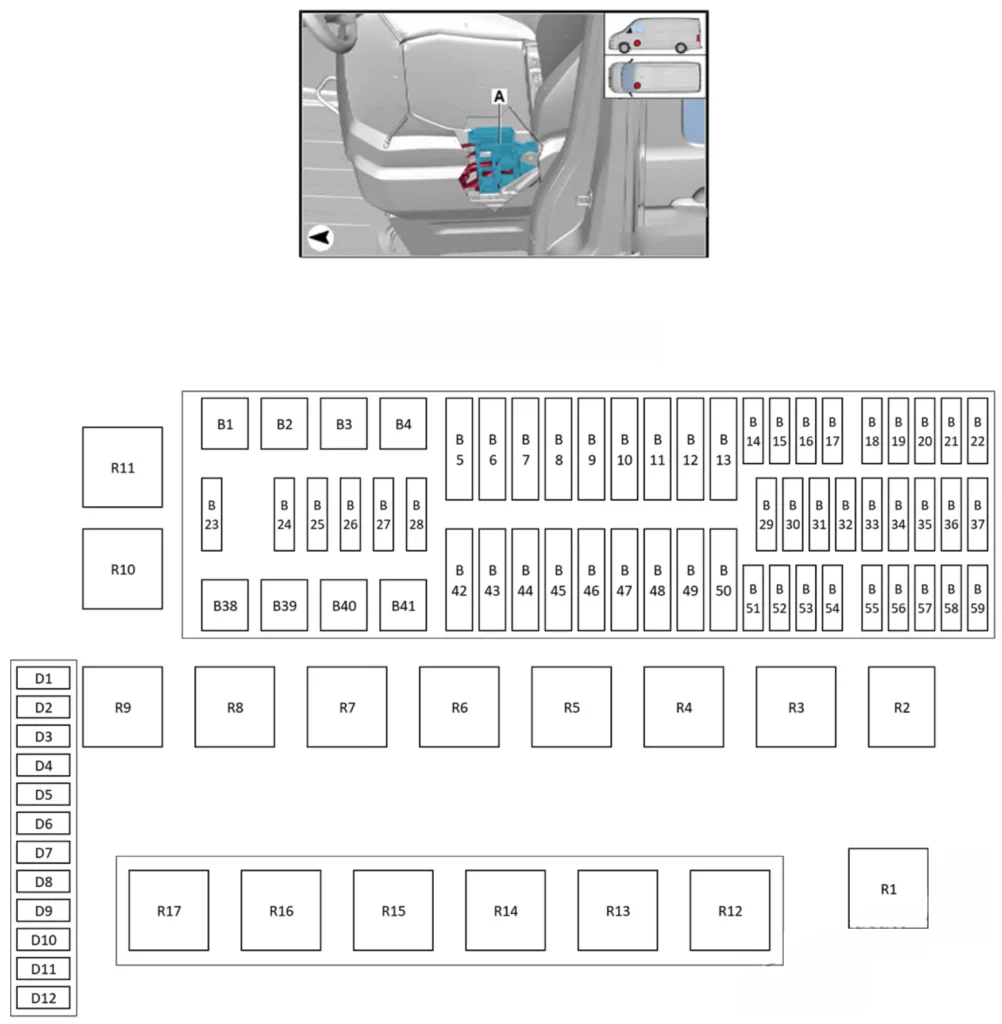

Розташування блоку запобіжників

№	Ампераж	Функція / компонент
B1	40 А	Блок керування додатковим вентилятором кондиціонера
B2	40 А	Блок керування вентилятором свіжого повітря
B2	60 А	Перетворювач постійного/змінного струму з розеткою, 12В–230В
B3	40 А	Блок керування додатковим вентилятором 2 кондиціонера
B4	50 А	Реле обігріву лобового скла; обігрів лобового скла
B5	15 А	Керування опаленням і кондиціонуванням
B6	20 А	Розетка 12В 4 (моделі без другого акумулятора); розетка 12В 5 (моделі без другого акумулятора); розетка 12В 6 (моделі без другого акумулятора); запобіжник 7 на тримачі запобіжників D (моделі з другим акумулятором)
B7	15 А	Точка підключення 3 для гідроборта
B8	30 А	Блок керування спеціального автомобіля
B9	20 А	Зарядний пристрій акумулятора, 230 або 110В/12В (моделі без другого акумулятора); розетка 12В (моделі без другого акумулятора); розетка 12В 2 (моделі без другого акумулятора); розетка 12В 3 (моделі без другого акумулятора); розетка 12В (моделі без другого акумулятора)
B10	20 А / 30 А	Блок керування додатковим опалювачем; блок керування масажем переднього правого сидіння
B11	30 А	Точка підключення 3 для трибокового самоскида
B12	15 А	Реле перемикання 1 вентилятора даху (моделі без другого акумулятора); вентилятор даху
B13	20 А	Блок керування масажем переднього лівого сидіння
B14	10 А	Блок керування системою контролю тиску в шинах
B15	10 А	Блок керування датчиками важеля селектора
B16	10 А	Реле системи дозування реагенту
B17	10 А	Реле циркуляційного насоса; циркуляційний насос
B18	10 А	Блок керування двигуном
B19	–	не призначено
B20	–	не призначено
B21	15 А	Мотор склоочисника заднього лівого крила дверей
B22	–	не призначено
B23	–	не призначено
B24	10 А	Регулятор коригування дальності фар; тахограф; передня ліва фара; передня права фара; діагностичний роз’єм; нагрівальний елемент додаткового повітряного опалювача
B25	15 А	Мотор склоочисника заднього лівого крила дверей (фургон і Kombi); запобіжники №21, 58 на тримачі запобіжників B
B26	20 А	Точка підключення 3 для гідроборта; точка підключення 3 для трибокового самоскида
B27	10 А	Блок керування адаптивним круїз-контролем; блок керування системою контролю сліпих зон; блок керування системою контролю сліпих зон 2; передня камера систем допомоги водієві
B28	15 А	Мотор склоочисника заднього правого крила дверей (моделі з другим акумулятором)
B29	10 А	Блок керування ABS
B30	7.5 А	Реле живлення клеми 50; реле живлення клеми 50 №2; датчик положення зчеплення; реле стартера 1; реле стартера 2
B31	10 А	Кнопка TCS та ESP; поворотний перемикач світла; вимикач заднього ходу
B32	7.5 А	Блок керування зумером попередження заднього ходу
B33	10 А	Тахограф; датчик якості повітря; датчик тиску в контурі холодоагенту; 12-контактний роз’єм
B34	7.5 А	Контрольна лампа відключення подушки безпеки переднього пасажира; блок керування подушками безпеки
B35	10 А	Блок керування паркувальним асистентом
B36	–	не призначено
B37	7.5 А / 10 А	Реле для спеціального обладнання, клема 15
B38	30 А	Реле живлення клеми 50; реле живлення клеми 50 №2; реле стартера 1; реле стартера 2
B39	–	не призначено
B40	40 А	Блок керування вентилятором теплого повітря
B41	50 А	Реле обігріву лобового скла 2; обігрів лобового скла
B42	30 А	Блок керування спеціального автомобіля
B43	30 А	Блок керування спеціального автомобіля
B44	30 А	Блок керування розпізнаванням причепа
B45	30 А	Блок керування розпізнаванням причепа
B46	30 А	Блок керування розпізнаванням причепа
B47	30 А	Блок керування розпізнаванням причепа
B48	30 А	Блок керування нагрівачем реагенту
B49	30 А	Блок керування спеціального автомобіля
B50	30 А	Реле паливного насоса; блок паливного насоса
B51	10 А	12-контактний роз’єм
B52	10 А	Блок керування двигуном
B53	7.5 А	Блок керування регулюванням акумулятора
B54	–	не призначено
B55	–	не призначено
B56	–	не призначено
B57	–	не призначено
B58	15 А	Мотор склоочисника заднього правого крила дверей
B59	–	не призначено
D1	30 А	Блок керування спеціального автомобіля (моделі з другим акумулятором)
D2	–	не призначено
D3	30 А	Блок керування спеціального автомобіля (моделі з другим акумулятором)
D4	–	не призначено
D5	20 А	Розетка 12В (моделі з другим акумулятором); розетка 12В 2 (моделі з другим акумулятором); розетка 12В 3 (моделі з другим акумулятором); розетка 12В (моделі з другим акумулятором)
D6	20 А	Зарядний пристрій акумулятора, 230 або 110В/12В (моделі з другим акумулятором)
D7	20 А	Розетка 12В 4 (моделі з другим акумулятором); розетка 12В 5 (моделі з другим акумулятором); розетка 12В 6 (моделі з другим акумулятором)
D8	15 А	Розетка радіостанції (моделі з другим акумулятором)
D9	15 А	Реле проблискового маячка (моделі з другим акумулятором)
D10	15 А	Блок керування проблисковим маячком (моделі з другим акумулятором)
D11	15 А	Реле перемикання 1 вентилятора даху (моделі з другим акумулятором); вентилятор даху
D12	25 А	Блок керування додатковим повітряним опалювачем

Реле

Позначення	Функція
R1	не призначено
R2	Реле перемикання 2 вентилятора даху
R3/1	Реле паливного насоса
R3/2	Реле системи дозування реагенту
R4/1	Реле стартера 1
R4/2	Реле стартера 2
R5	Реле живлення клеми 15
R6	Блок керування зумером попередження заднього ходу
R7	не призначено
R8	Реле салонного освітлення
R9	не призначено
R10	Реле циркуляційного насоса
R11	Реле перемикання 1 вентилятора даху
R12	Блок керування проблисковим маячком
R13/1	Реле проблискового маячка
R13/2	Реле для спеціального обладнання, клема 15
R14	Реле гідроборта
R15	не призначено
R16	не призначено
R17	не призначено

Блок запобіжників панелі приладів (тримач запобіжників C)

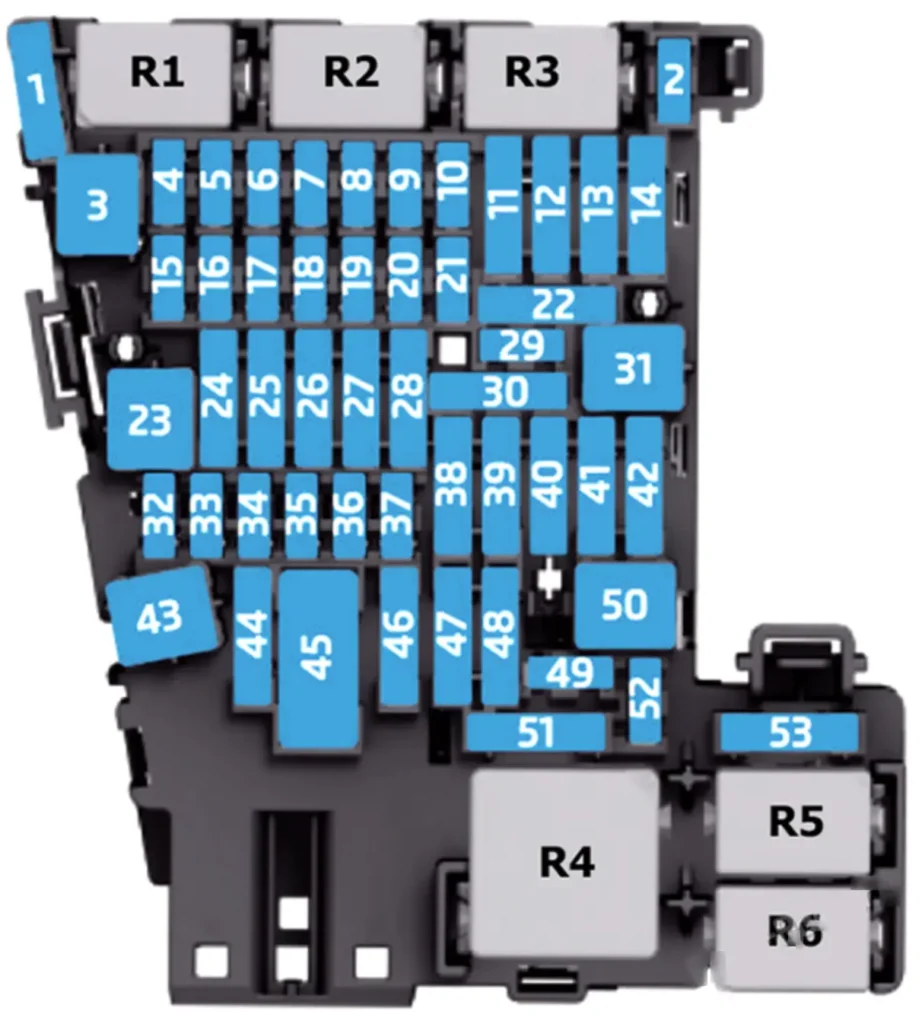

Розташування блоку запобіжників

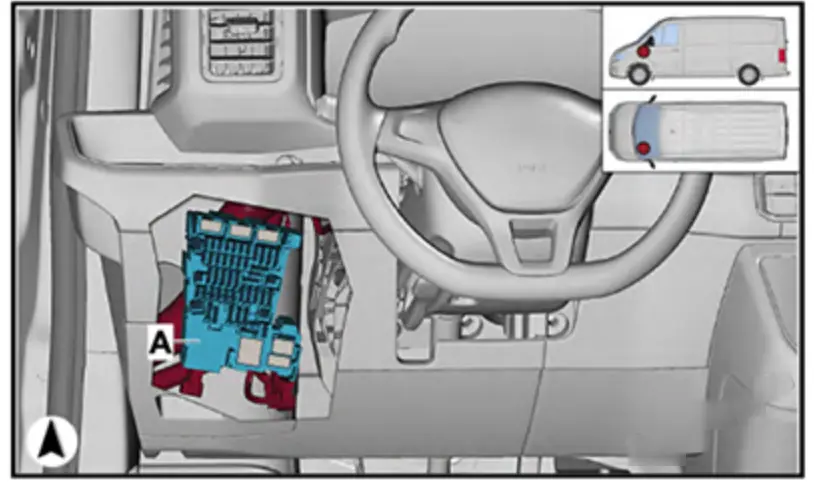

Автомобіль з лівостороннім керуванням

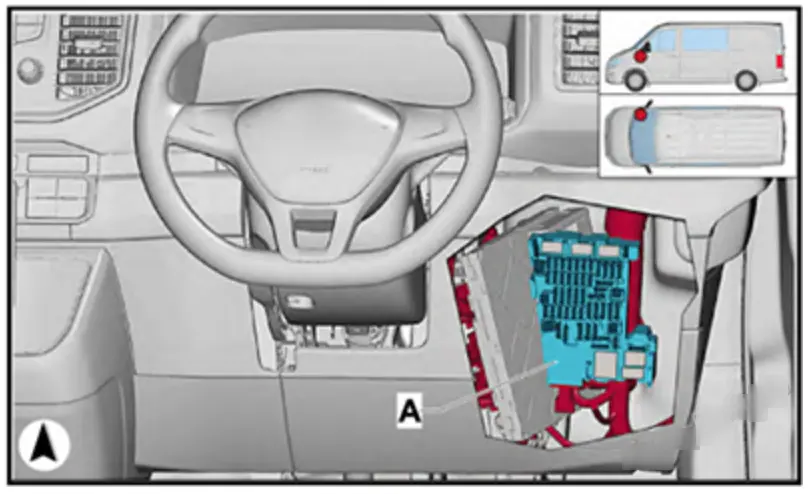

Автомобіль з правостороннім керуванням

Схема блоку запобіжників

№	Ампераж	Функція / компонент
1	30 А	Реле мотора склоочисника 1; реле мотора склоочисника 2
2	10 А	Блок електроніки рульової колонки
3	50 А	Блок керування ABS
4	10 А	Блок керування блокуванням диференціала; блок керування повним приводом
5	10 А	Діагностичний інтерфейс шини даних
6	10 А	Датчик салонного моніторингу; датчик салонного моніторингу 3
7	10 А	Реле обігріву заднього скла; блок керування системою кондиціонування; приймач дистанційного керування додаткового опалювача
8	10 А	Поворотний перемикач світла; датчик вологості повітря, дощу та світла; діагностичний роз’єм
9	7.5 А	Тахограф
10	10 А	Блок керування мультимедійною системою; блок дисплея переднього інформаційного екрана та блок керування
11	15 А	Реле для спеціального обладнання, клема 15; електрична клемна колодка для зовнішнього використання
12	30 А	Блок керування 1 інформаційної електроніки
13	15 А	Блок керування автоматичною коробкою передач
14	15 А	Блок керування зумером попередження заднього ходу
15	–	не призначено
16	7.5 А	USB-хаб
17	10 А	Блок керування модулем екстреного виклику та зв’язку; комбінація приладів
18	10 А	Камера заднього виду; камера для системи маневрування з причепом; 4-контактний роз’єм
19	7.5 А	Реле живлення клеми 15
20	7.5 А	Відсік для зберігання з інтерфейсом для мобільного телефону; блок керування стабілізацією прийому/передачі
21	10 А	Реле паливного насоса
22	20 А	Обігрів заднього скла в лівих дверях крила
23	40 А	Блок керування бортовим живленням
24	7.5 А	Сирена сигналізації
25	30 А	Блок керування дверима водія; блок керування задніми правими дверима
26	30 А	Блок керування бортовим живленням
27	30 А / 15 А	Блок керування ABS
28	25 А	Електрична клемна колодка для зовнішнього використання
29	–	не призначено
30	20 А	Обігрів заднього скла в правих дверях крила
31	40 А	Блок керування бортовим живленням
32	10 А	Вимикач стоп-сигналу; датчик положення зчеплення
33	7.5 А	Блок керування вентилятором радіатора; вентилятор радіатора; блок керування вентилятором радіатора 2; вентилятор радіатора 2; реле системи дозування реагенту; блок подачі реагенту системи дозування; датчик якості реагенту
34	15 А	Витратомір повітря; лямбда-зонд 1 до каталізатора; блок керування датчиком NOx; блок керування електронікою датчика; блок керування датчиком NOx 2
35	10 А	Клапан дозування палива
36	15 А	Клапан регулювання тиску масла; насос охолодження наддувного повітря; насос охолоджувача рециркуляції відпрацьованих газів; додатковий насос опалювача
37	7.5 А	Витратомір повітря; блок автоматичного керування розжарюванням; нагрівальний елемент вентиляції картера
38	15 А	Реле проблискового маячка
39	30 А	Блок керування дверима переднього пасажира; блок керування задніми правими дверима
40	15 А	Блок електроніки рульової колонки
41	10 А	Реле салонного освітлення
42	40 А	Блок керування бортовим живленням
43	30 А	Блок керування бортовим живленням
44	15 А	Реле звукового сигналу
45	20 А	Перемикач регулювання поперекового підпору переднього лівого сидіння (лівостороннє кермо); перемикач регулювання поперекового підпору переднього правого сидіння (правостороннє кермо)
46	30 А	Реле мотора склоочисника 1; реле мотора склоочисника 2; перетворювач постійного/змінного струму з розеткою, 12В–230В
47	30 А	Блок керування двигуном
48	10 А	Датчик рівня та температури масла; соленоїдний клапан регулювання наддувного тиску; заслінка випускної системи; заслінка впускного колектора; байпасний клапан охолодження рециркуляції відпрацьованих газів
49	10 А	Реле системи дозування реагенту; датчик якості реагенту; блок подачі реагенту системи дозування; мотор жалюзі радіатора; мотор жалюзі радіатора 2
50	40 А	Блок керування вентилятором свіжого повітря
51	–	не призначено
52	15 А	Блок керування проблисковим маячком
53	–	не призначено

Реле

Позначення	Функція
R1	Реле звукового сигналу
R2	не призначено
R3	не призначено
R4	Реле живлення клеми 15 №2
R5	не призначено
R6	Реле обігріву заднього скла

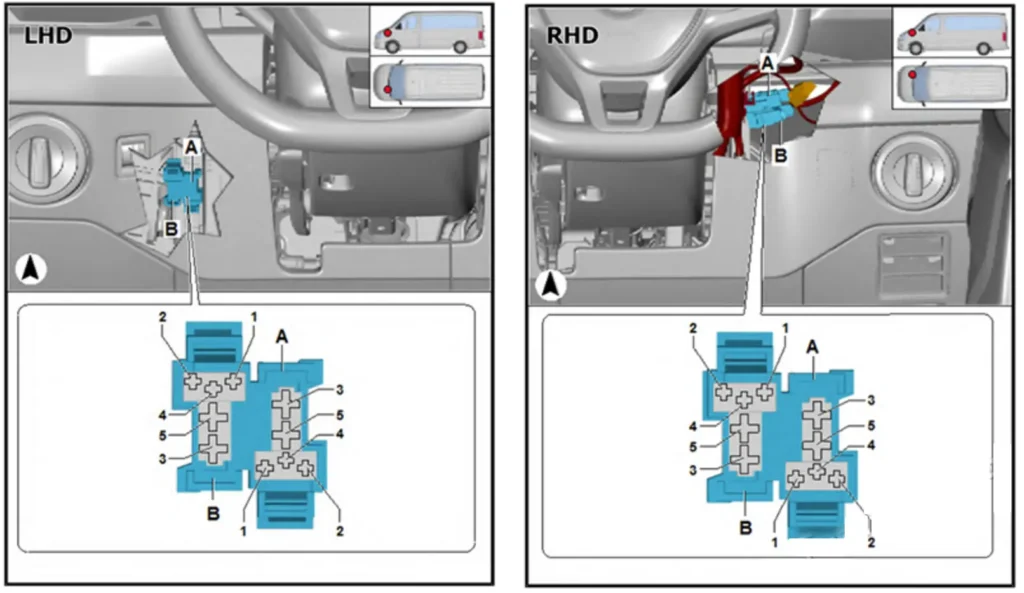

Тримач реле зліва під панеллю приладів

№	Реле
A	Реле мотора склоочисника 1
B	Реле мотора склоочисника 2

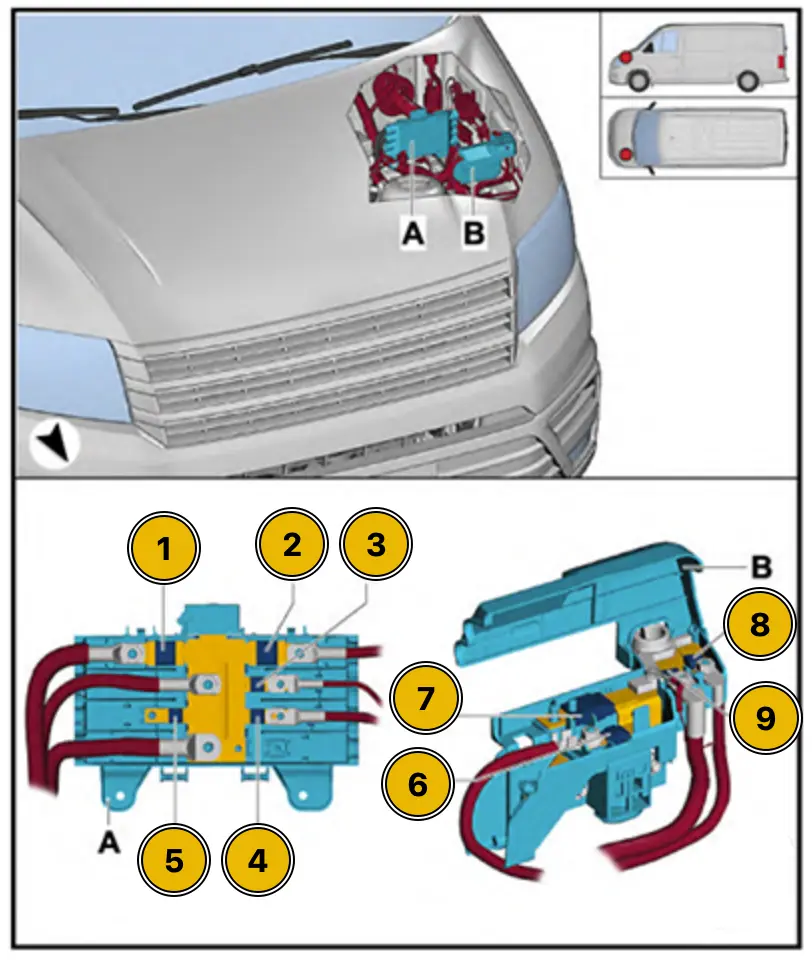

Тримачі запобіжників F і H

№	Ампераж	Функція / компонент
1	250 А / 400 А	Генератор з регулятором напруги
2	300 А	Реле кола зарядки другого акумулятора (моделі з другим акумулятором); другий акумулятор
3	60 А	Блок автоматичного керування розжарюванням
4	70 А / 100 А	Блок керування вентилятором радіатора; вентилятор радіатора; блок керування вентилятором радіатора 2; вентилятор радіатора 2
5	125 А	Блок керування підсилювачем рульового керування
6	200 А	не призначено
7	200 А	Точка підключення 1 для гідроборта; точка підключення 1 для трибокового самоскида
8	100 А	Тримач запобіжників D (моделі з другим акумулятором)
9	300 А	не призначено

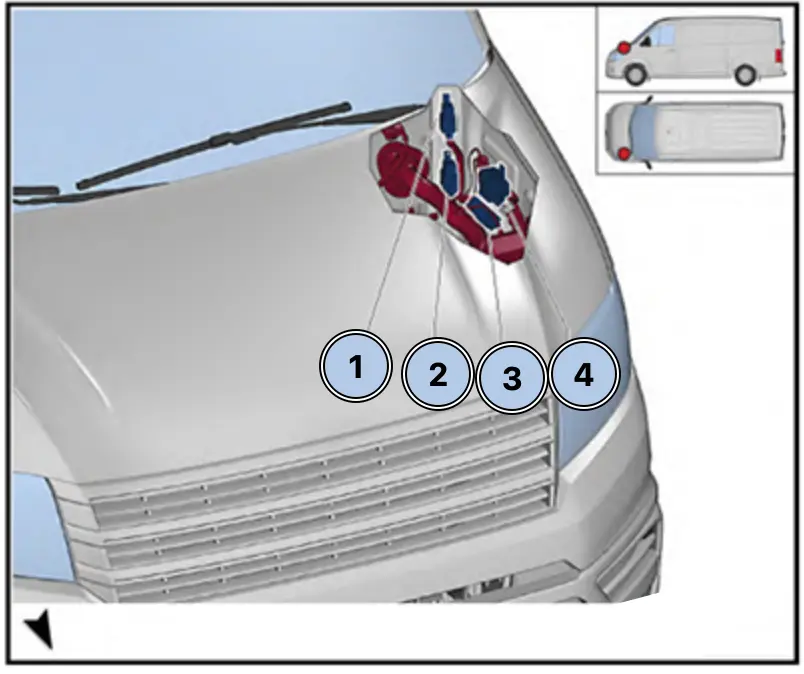

Реле в лівій частині моторного відсіку

№	Реле
1	Реле обігріву лобового скла
2	Реле обігріву лобового скла 2
3	Блок автоматичного керування розжарюванням
4	Реле кола зарядки другого акумулятора
