Схема реле та запобіжників Renault Megane 2

Популярний французький автомобіль Renault Megane другого покоління випускався з 2002 по 2009 рік у кузовах хетчбек, седан і універсал. У нашому матеріалі детально показано, де розташовані монтажні блоки запобіжників і реле в Рено Меган 2, як правильно до них дістатися, а також наведено схеми з фотографіями та розшифровкою призначення всіх елементів, включно із захистом розетки прикурювача.

Зовнішній вигляд блоків та кількість елементів можуть відрізнятися залежно від року випуску та комплектації машини. Схема розташування запобіжників зазвичай надрукована на зворотному боці захисної кришки.

Моторний відсік

У Megane 2 під капотом біля акумулятора встановлений спеціальний електронний блок комутації (так званий блок UPC), який об’єднує в собі силові запобіжники та реле. Він відповідає за управління зовнішнім освітленням, склоочисниками та системою запалювання, а через свою близькість до дороги та коліс часто страждає від вологи при пошкодженні захисної кришки. Під капотом Рено Меган II покоління знаходяться 3 блоки запобіжників.

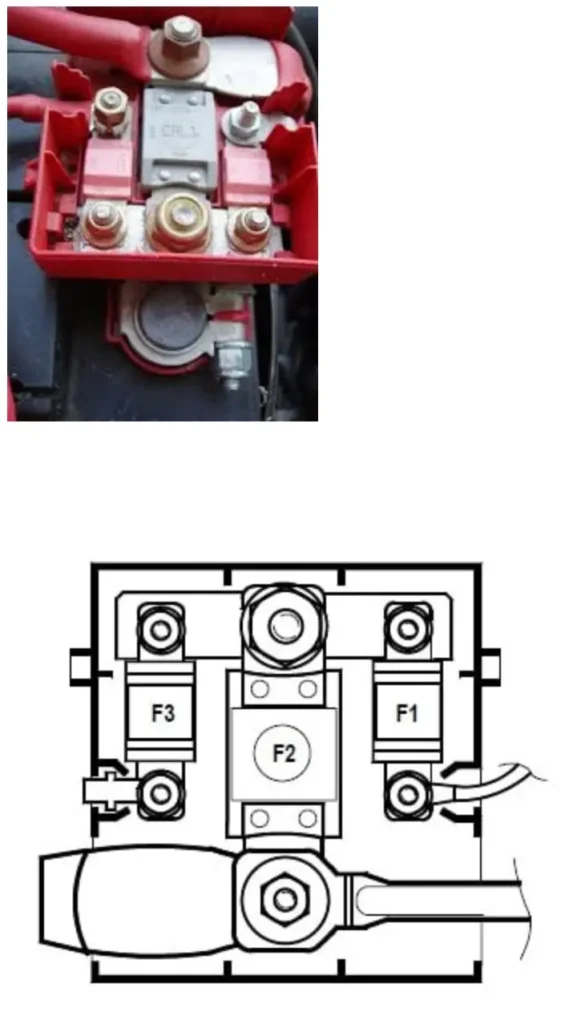

Акумуляторні запобіжники

Цей блок розташований на плюсовій клемі акумулятора.

Опис

1. 30 А – Електронний блок управління в салоні
2. 350 А – для автомобіля з бензиновим двигуном, генератором, 400 А – для автомобіля з дизельним двигуном – Блок комутації моторного відсіку
3. 30 А – Блок комутації моторного відсіку

Блок запобіжників

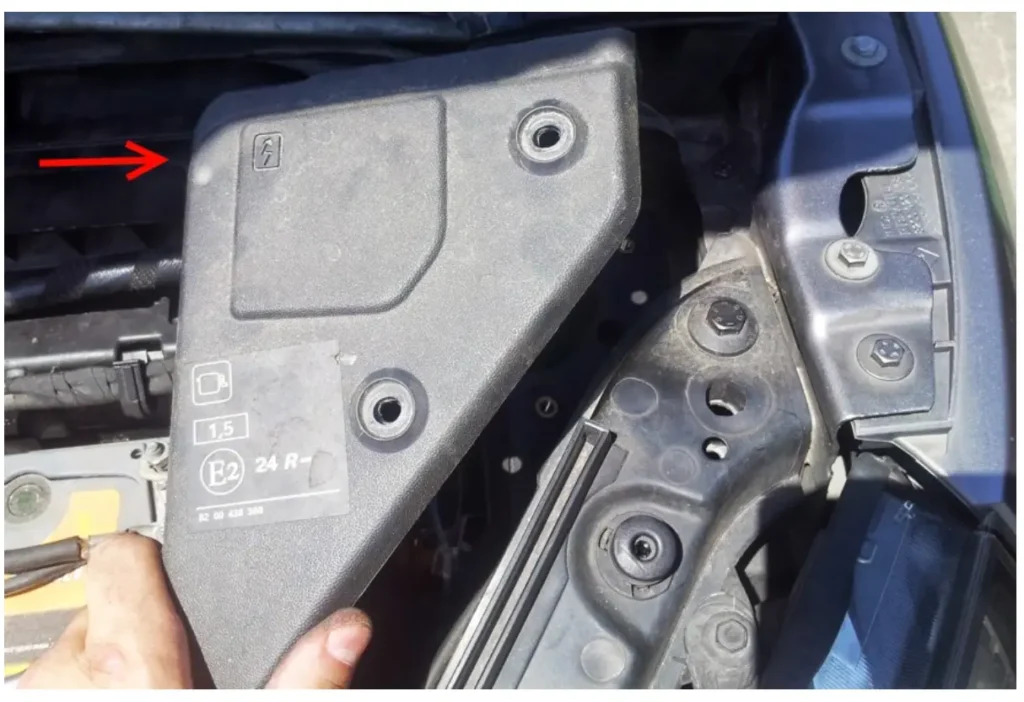

Встановлюється з лівого боку моторного відсіку. Закривається захисною кришкою.

Залежно від модифікації, доступ до запобіжників під капотом Renault Megane 2 може бути як відносно простим (через звичайне зняття кришки), так і значно складнішим.

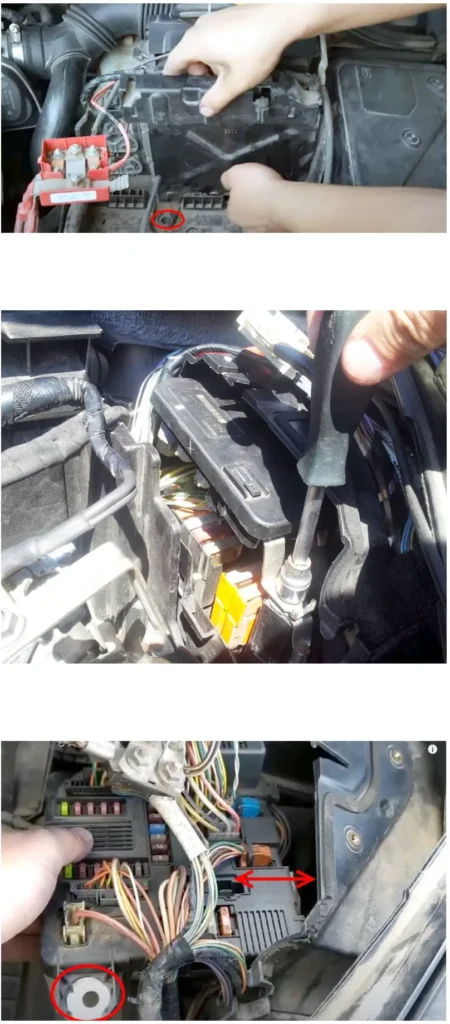

Щоб дістатися до підкапотного монтажного блоку, виконайте такі дії:

1. Демонтуйте акумуляторну батарею та відкрутіть кріплення її підставки, щоб отримати доступ до ЕБУ (блоку керування двигуном).
2. Відкрутіть фіксатори ЕБУ та обережно відведіть його в сторону.
3. Зніміть повітропровід біля радіатора та підніміть тримач блоку керування.
4. Відкрутіть засувку на самій коробці запобіжників, від’єднайте роз’єми живлення і зніміть кришку.

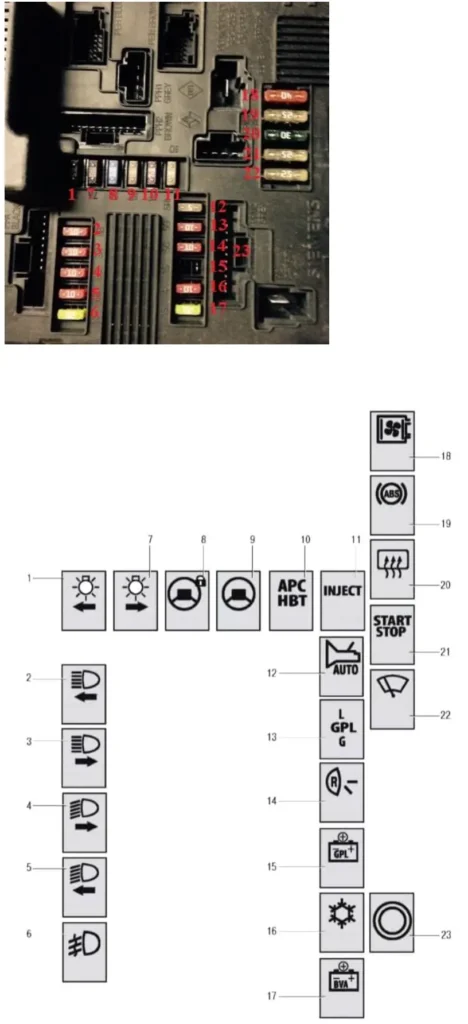

Варіант 1

Опис

1	7.5 Габаритний ліхтар лівої фари, прикурювач, перемикач центрального замка і сигналізації, регулятор світла фар, опалення (кондиціонування) і вентиляції
2	10А Лампа дальнього світла, ліва фара
3	10А Лампа дальнього світла права фара
4	10A Лампа ближнього світла для правої фари, датчики висоти переднього і заднього кузова, регулятор світла фар, двигун регулювання світла правої фари
5	10A Лампа ближнього світла, ліва фара, двигун коректора лівої фари
6	20А Протитуманні фари
7	7.5A Лампа ближнього світла для правої фари, правої сторони, індикатора положення селектора АКПП, блоку управління склопідйомниками всіх дверей
8	15А Електричний замок протиугінного пристрою рульової колонки
9	5A Модуль подушки безпеки водія, електропідсилювач керма
10	7.5A Індикатор положення селектора АКПП, діагностична розетка
11	5A Електро протиугінний механізм рульової колонки
12	5А АКПП
13	10А Блок керування системою подачі зрідженого газу
14	10А Ліхтарі заднього ходу
15	20A Реле електромагнітного клапана LPG
16	10A Електромагнітна муфта компресора кондиціонера
17	10А Резерв
18	Електричний вентилятор охолодження двигуна 40А
19	Блок управління ABS 25A
20	30A Обігрів скла багажника
21	25А Реле стартера
22	25A Двигун склоочисника
23	25А Резерв

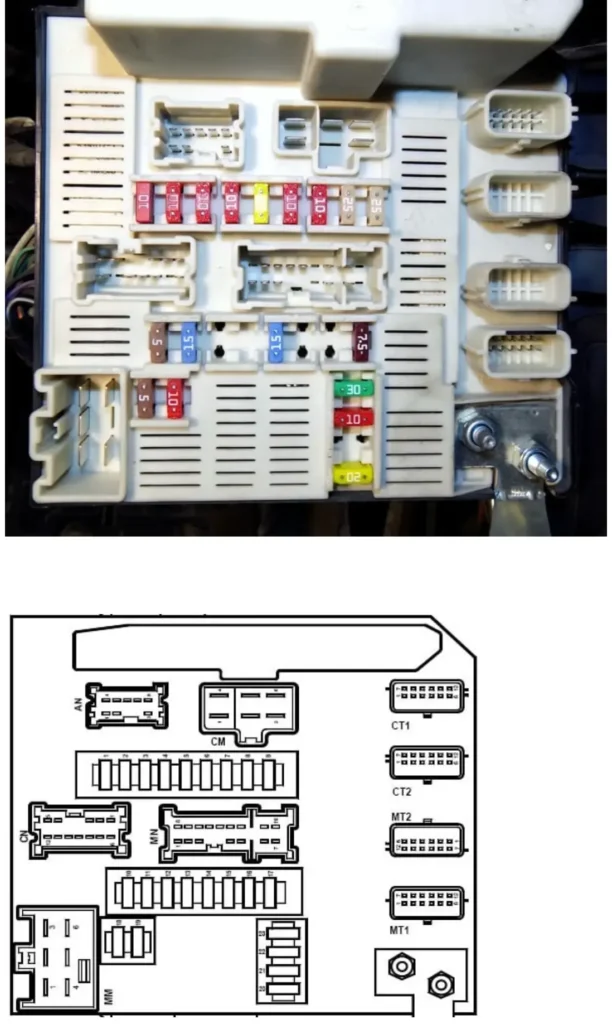

Варіант 2

Опис

1	Запобіжник правого габаритного ліхтаря на 10А (172-226) – перемикач регулювання швидкості (1081) – перемикач стабілізації траєкторії руху (1106) – покажчик положення важеля селектора АКПП (1129) – перемикач обігріву лівого сидіння (1514) – перемикач обігріву правого сидіння (1513) – перемикач жорсткого кабріолета
2	Запобіжник на 10А для лівих ламп центрального електронного блоку зв’язку габаритного світла (173-227) – прикурювача (101) – перемикачів електрозамків дверей і сигналізації (1391) – перемикача регулювання світла фар (1390) – панель клімат-контролю (319) – аудіосистеми (281 ) – багатофункціональний дисплей (653) – центральний електронний блок зв’язку
3	Запобіжник на 10 A для правої фари (низьке освітлення) (226) – задній датчик висоти (1372) – передній датчик висоти (1373) – перемикач регулювання положення фар (1360) – двигун регулювання положення фари (538) )
4	10A Запобіжник лівої фари (ближнє світло) (227) – двигун коректора лівої фари (537)
5	20A Запобіжник правий і лівий протитуманні фари (176-177)
6	10A Запобіжник ліва фара (дальнє світло)
7	Запобіжник правої фари (дальнього світла) 10А
8	Запобіжник на 25 А для ЕБУ ABS (113) або ESP (1094)
9	25A Двигун склоочисника
10	5A Схема запобіжників після запалювання на подушках безпеки та електропідсилювачі керма (756-1232)
11	Запобіжник електрозамка рульової колонки на 15А
12	Резерв
13	Резерв
14	15A Система впорскування, Реле захисту
15	10А Резерв
16	5А АКП
17	Запобіжник 7,5 А після запалювання в салоні: індикатор положення важеля селектора (1128) – перемикач режимів перемикання АКПП (129) – перемикач обмежувача швидкості (1081) – інструктора елементи керування у навчальному вагоні (459) – блок запобіжників і реле в салоні (260) – реле додаткового опалення 1 (1067) – реле додаткового опалення 2 (1088) – діагностична розетка (225) – ” мікрофон гарнітури
18	Електрозамок рульової колонки 5A
19	10А Ліхтарі заднього ходу
20	20А Реле підігріву палива
21	15А Насос омивача палива
22	10A Муфта компресора кондиціонера
23	30A Елементи обігріву заднього скла

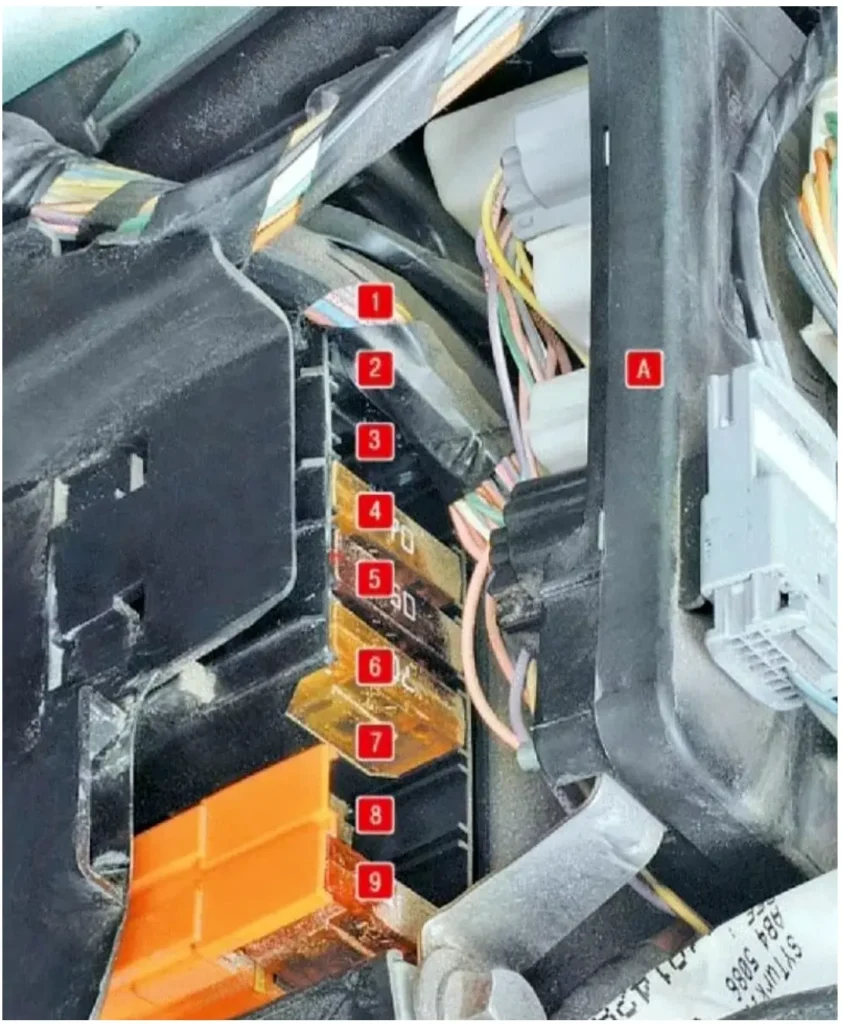

Силова коробка запобіжників

Знаходиться під монтажною коробкою.

Опис

1	70А Реле додаткового нагріву 2
2	60A Монтажний блок запобіжників і реле в салоні 70A Свічки розжарювання
3	40А Реле додаткового нагріву 1
4	Електропідсилювач керма 70А
5	Блок управління ABS 50A
6	70А Монтажний блок для запобіжників і реле в салоні
7	20А Реле підігріву фільтра дизельного палива
8	70А Блок управління передпусковим підігрівом
9	70A Реле додаткового нагрівача 2

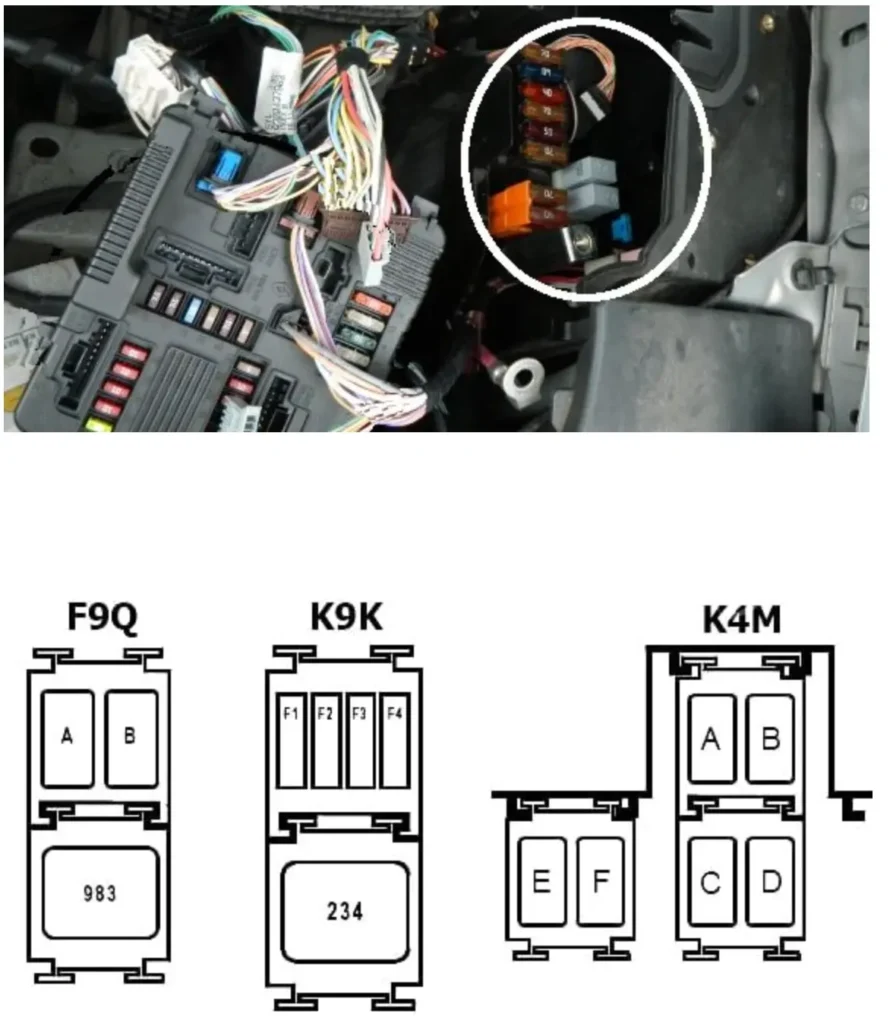

Додаткові елементи

Додаткові компоненти можна встановити біля блоку запобіжників.

Опис

	Двигун F9Q
A	F9Q: 20A дизельний обігрівач
Б	F9Q814: 20A Електричний насос охолоджуючої рідини
983	F9Q814: Реле живлення блоку керування уприскуванням 50A
	Двигун К9К
F1	Не використовується
F2	Не використовується
F3	Не використовується
F4	15A + джерело живлення реле основного інжектора (захист джерела живлення витратоміра повітря)
234	K9K724: 40A 460W реле вентилятора охолодження двигуна (з A C)
234	K9K732: 50A 550W реле вентилятора охолодження двигуна (з A C)
	Двигун К4М
А	20А Паливний насос
Б	20A Вимкнення паливного насоса LPG
C	Електромагнітний клапан LPG 20A
D	Бак LPG 20A
E	20A Електромагнітний клапан газового розширювального клапана
F	Не використовується

Деякі елементи монтуються зовні вищевказаних вузлів, наприклад, насос омивача фар та інші.

Пасажирський салон

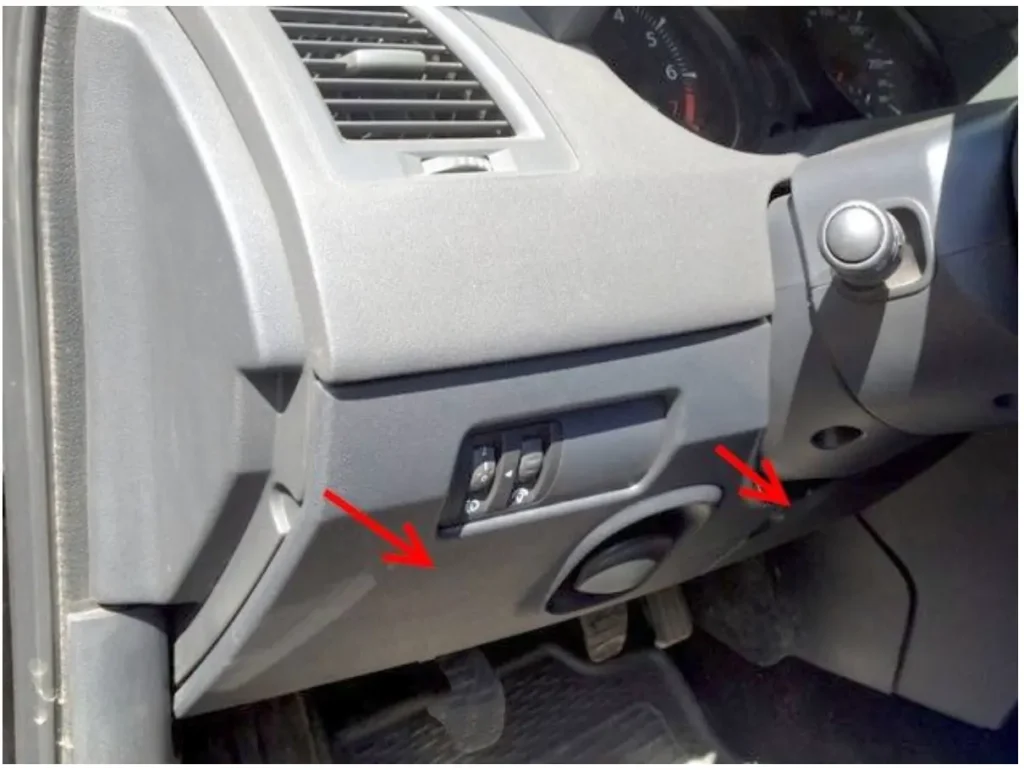

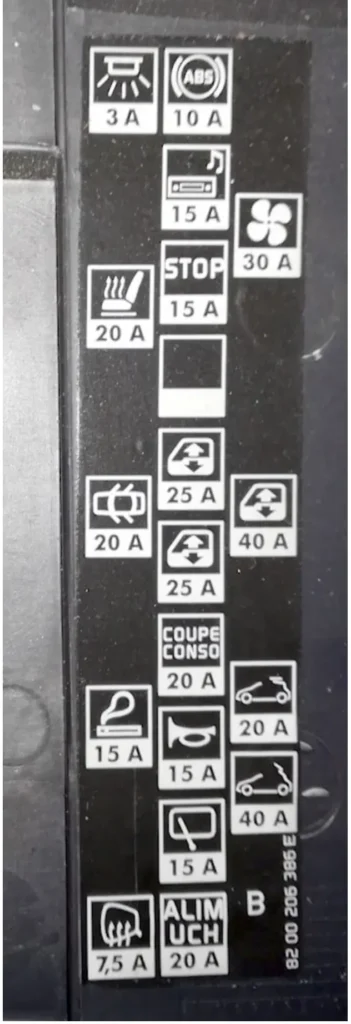

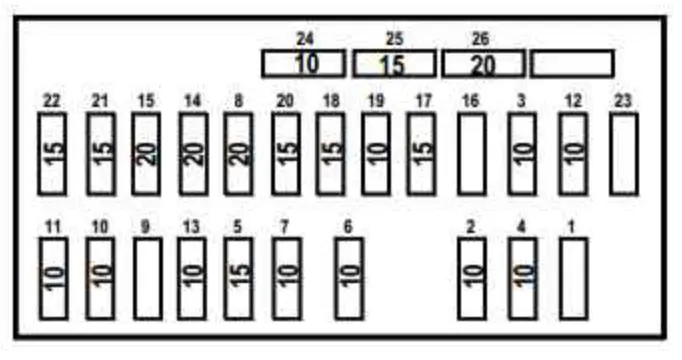

Основний блок запобіжників у салоні розташований у нижній лівій частині панелі приладів, за захисною кришкою. На його зворотному боці буде актуальна інформація з розшифровкою схеми.

Опис

1	Резерв
2	Резерв
3	Резерв
4	3A Мотор повітродувки та датчик температури салону, внутрішнє дзеркало заднього виду, датчики дощу та світла
5	20A Підігрів сидінь водія та переднього пасажира
6	20А Електрозамки на всі двері
7	15A Прикурювач
8	Зовнішні дзеркала з підігрівом 7,5 А
9	Блок управління ABS 10А
10	15А Головний пристрій аудіосистеми, бортовий комп’ютер, електродвигун омивачів фар, скла лобового і багажного відсіку (хетчбек, універсал), підігрів палива (двигун K9K), блок управління опаленням (кондиціонером) і вентиляцією салону, сигналізація блок керування
11	15А Стоп-сигнал
12	Резерв
13	25A Моторний підйомник скла водійських дверей
14	25A Мотор підйому скла передньої пасажирської двері
15	20А Комбінація приладів, електропривод зовнішніх дзеркал
16	15A Сигнал, діагностичний роз’єм, електричний двигун склоочисника
17	15A Двигун склоочисника задніх дверей
18	20А Блок управління електрообладнанням салону, реле додаткового обладнання
19	30А Електродвигун опалення (кондиціонування) та вентиляції салону
20	40А Електродвигуни скла задніх дверей
21	20Ð 40Ð Електродвигун люка, електричний відкидний дах
R1	Реле електродвигунів склопідйомників всіх дверей
R2	Аксесуари для реле

Запобіжник №7 на 15А відповідає за прикурювач.

У другому «Мегані» запобіжник прикурювача (разом із розеткою для задніх пасажирів) розташований у салонному блоці, який ховається в дуже незручному місці — в нижній частині панелі приладів ліворуч від керма, практично на рівні колін водія. Дістатися до нього без ліхтарика та гнучких пальців буває справжнім квестом.
