Схема реле та запобіжників Renault Scenic 3

Третє покоління мінівена Renault Scenic та його подовжена семимісна версія Grand Scenic III випускалися з 2009 по 2016 рік, пройшовши за цей час два етапи рестайлінгу. У нашому матеріалі детально показано розташування блоків запобіжників і реле в Рено Сценік 3, наведено схеми та повну розшифровку призначення всіх елементів для безпечного обслуговування авто.

Зверніть увагу: конфігурація блоків та кількість елементів можуть відрізнятися залежно від року випуску та комплектації вашої машини

Оскільки Scenic 3 масово оснащувався електричним стоянковим гальмом замість звичайного важеля, у його монтажних блоках задіяні потужні силові запобіжники та реле, що відповідають виключно за приводи супортів ручника. Будь-який збій у цій зоні одразу блокує систему допомоги під час паркування.

Моторний відсік

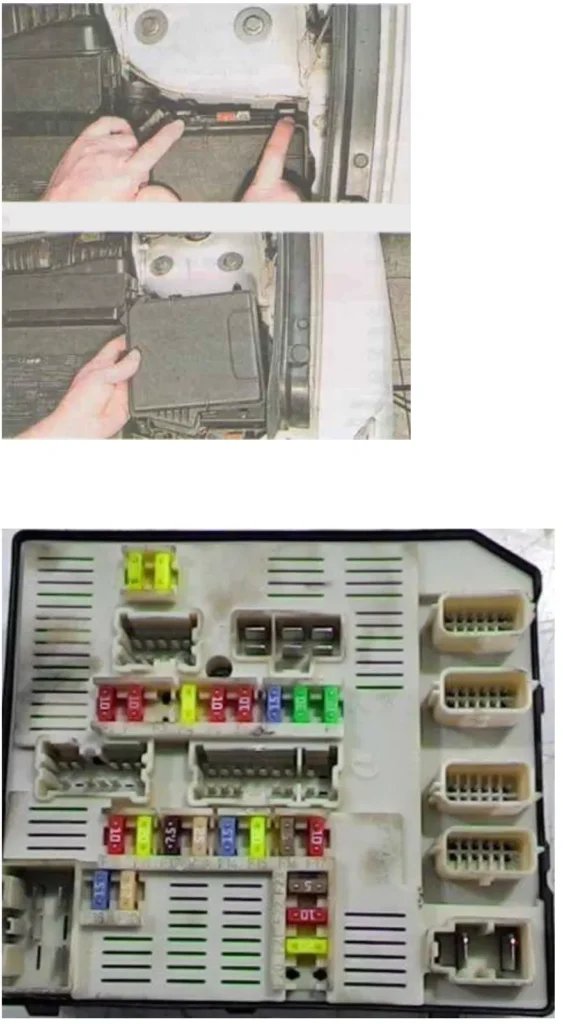

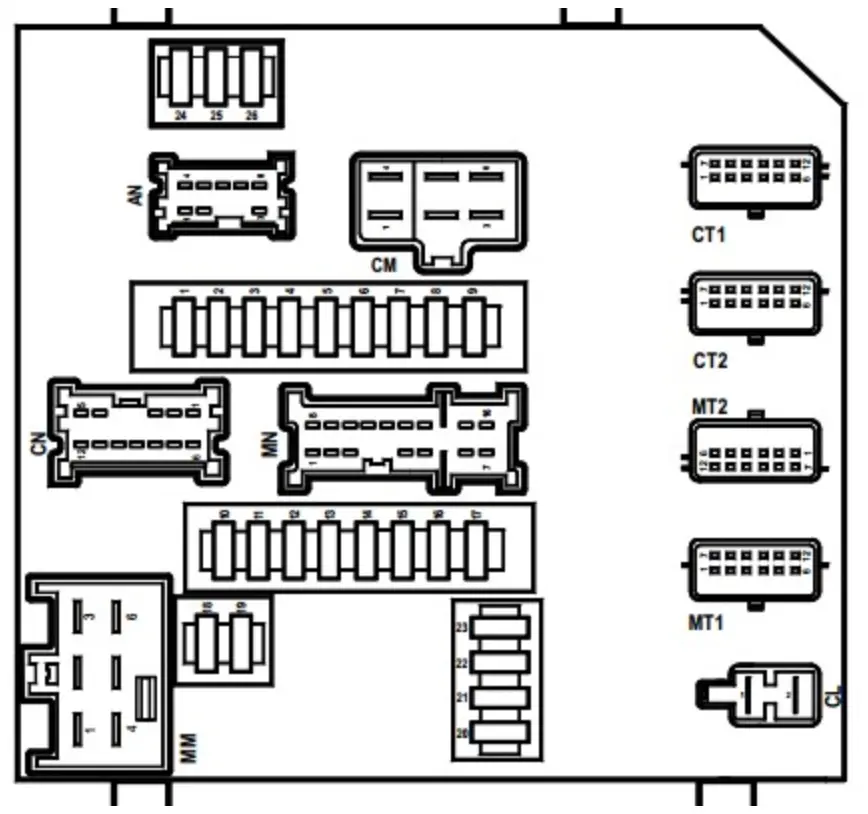

Блок запобіжників

Він знаходиться в розподільній коробці двигуна (моторному відсіку).

Опис

1. 10A Габаритний ліхтар (права фара, правий задні ліхтарі, фари), підсвічування номерного знака, підсвічування прикурювача, підсвічування вимикачів склопідйомників, аудіосистема, блок керування навігаційною системою, клавіатури мультимедійної системи
2. 10A Габаритний ліхтар (ліва фара, лівий задній ліхтар), лівий ліхтар на дверях багажника
3. 15A Насос омивача фар
4. 20A Протитуманні фари
5. 10A Дальнє світло (ліва блок-фара)
6. 10A Дальнє світло (права фара)
7. 15A Діагностична розетка, реле обігріву заднього скла, селектор режимів АКПП, електричний коректор фар, блок управління газорозрядною лампою, блок управління автономним обігрівачем, обмежувач швидкості, автоматичне стоянкове гальмо, блок керування автостоянкою, затемнене дзеркало в салоні.
8. 30A ECU ABS / ESP
9. 30A Передній склоочисник
10. 10A Блок керування подушкою безпеки
11. 20A Не використовується
12. 7,5 ЕБУ трансмісії
13. 25A Система керування двигуном
14. 15A Датчики концентрації кисню нагрівання
15. 20A ЕБУ трансмісії
16. 5A Сигнали гальмування, електроблок керування, електропідсилювач керма
17. 10А Датчик режимів роботи АКПП, електрокоректор фар, реле світла заднього ходу
18. 15A CECBS
19. 25A Стартер
20. Не використовується
21. 20A Паливний модуль, котушки запалювання, ECU LPG
22. 10A Електромагнітна муфта компресора кондиціонера
23. 5A Система впорскування ECU
24. 20А Ближнє світло (ліва фара), електрокоректор
25. 20А Ближнє світло (права фара), електрокоректор
26. Не використовується

Запобіжники 24, 25 і 26 на блоці захисту можуть бути незнімними.

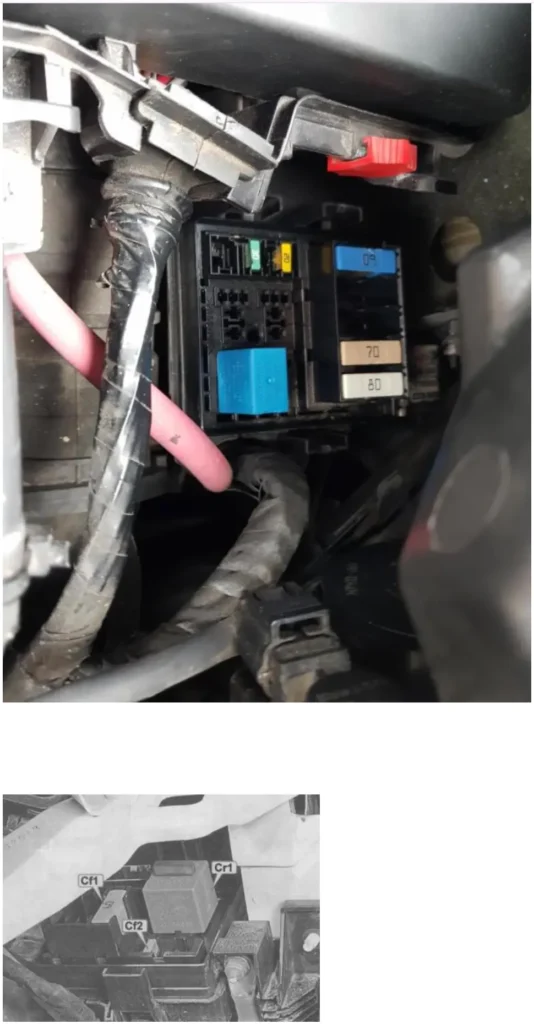

Коробка 2

Знаходиться в розподільній коробці в моторному відсіку під блоком захисту та комутації.

Опис

• A Не використовується
• B Реле підігрівача палива
• C Реле світла заднього ходу
• D Не використовується
• F1 Блок керування заглибним нагрівачем 80A
• F2 Блок попереднього нагріву 70A
• F3 Не використовується
• F4 Блок керування занурювальним нагрівачем 80A
• F5 60A / 40A реле вентилятора
• F6 20A Реле підігріву палива
• F7 Не використовується
• F8 30A реле вентилятора
• F9 Не використовується

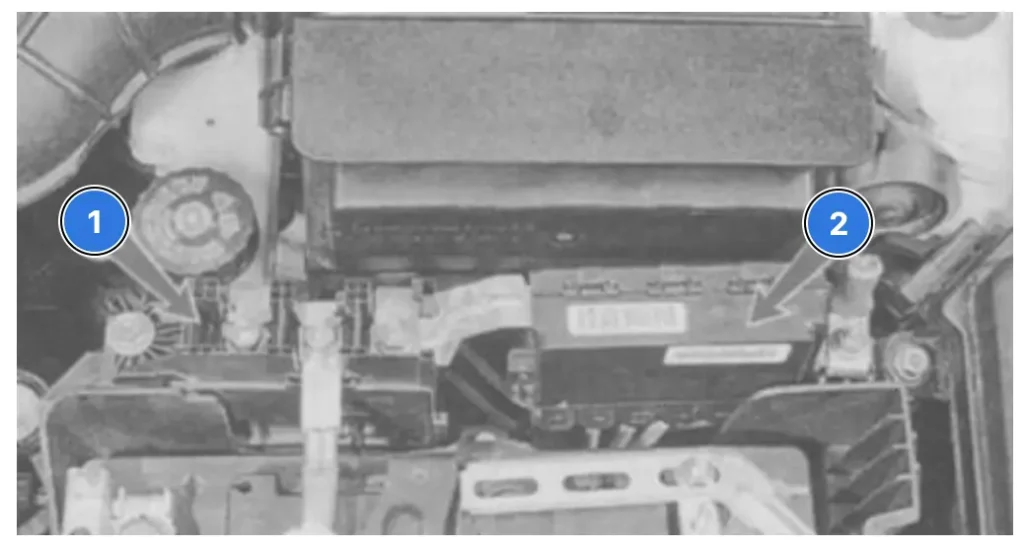

Ящик біля батареї

Варіант 1

Опис

• F1 190A Стартер
• F2 Блок запобіжників і реле на 50 А в салоні автомобіля
• F3 Блок запобіжників і реле 80A (блок керування та комутації) у моторному відсіку 1, блок запобіжників і реле в салоні
• F4 300A 190A моторний відсік запобіжників і блок реле 2 генератор
• F5 80A електропідсилювач керма
• F6 35A електронний блок керування двигуном (ECU) / блок запобіжників і реле (блок керування та комутації) у моторному відсіку 1
• F7 Блок запобіжників і реле 5A (блок керування та комутації) у моторному відсіку 1

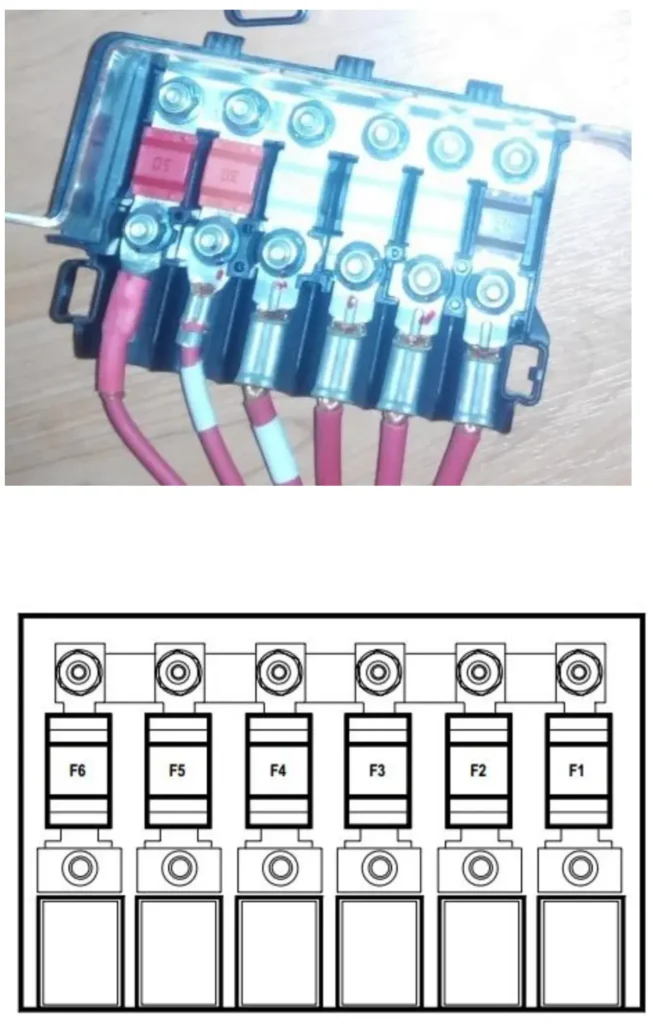

Варіант 2

1. 70А додатковий обігрівач салону
2. 80A блок запобіжників і реле в салоні
3. 80A блок запобіжників і реле в салоні
4. 80A Блок запобіжників і реле (блок управління і комутації) в моторному відсіку 1, Блок запобіжників і реле в салоні
5. 30A додатковий обігрівач
6. 50A Система стабілізації траєкторії ABS ECU

Біля електричного вентилятора можна розташувати реле електровентилятора системи охолодження двигуна номіналом 70А.

Пасажирський салон

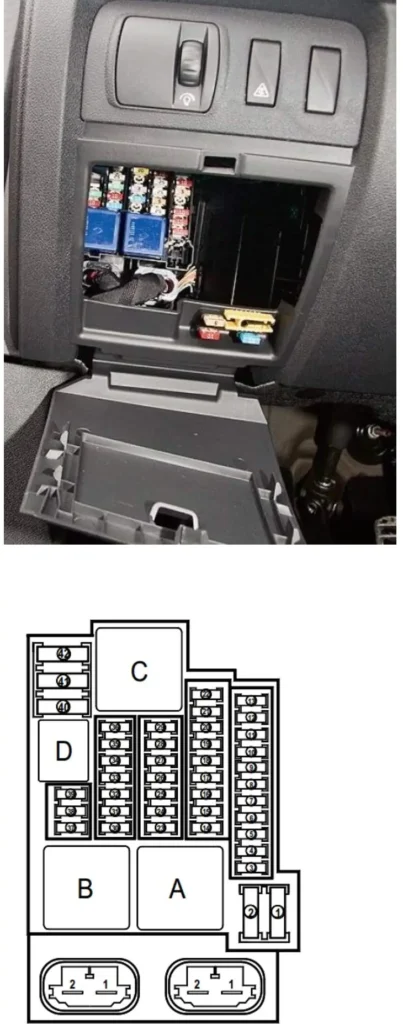

Головна коробка

Головний блок запобіжників у Scenic 3 розташований у самій глибині передньої панелі (часто в районі нижньої частини центральної консолі чи за бардачком), що робить доступ до нього специфічним квестом.

1	Запобіжник 40A для правого склоочисника
2	Запобіжник лівого склоочисника 40A
3	Прикурювач на 10А
4	Задня розетка 10А
5	Розетка 10А в багажному відділенні
6	Аудіосистема 10А
7	Зовнішні дзеркала з електропідігрівом 5А
8	10A омивач вітрового скла, індикатор відкритих дверей
9	Автоматичне стоянкове гальмо 30A
10	Резерв
11	Сидіння з електроприводом 25A, перемикачі на кермі
12	20А реле роботи двигуна
13	резерв
14	25A Електричний склопідйомник для передніх пасажирських дверей
15	Вимикач стоп-сигналу 5А, датчик положення педалі гальма, блок управління ABS ESP
16	25А Електросклопідйомник правої задньої двері
17	25А Електросклопідйомник лівих задніх дверей
18	Лампа бардачка 10A, лампа лівого багажного відділення, лампи дверей, лампи дзеркала сонцезахисного козирка, датчик дощу
19	Годинник 10A, індикатор зовнішньої температури, індикатор попередження про непристебнутий ремінь безпеки, роз’єм аудіосистеми
20	5А блок управління кондиціонером
21	3А дзеркальні лампи в сонцезахисних козирках
22	3А плафони салону, датчик дощу та світла
23	Роз’єм причепа 20A
24	15A CECBS
25	резерв
26	10А навігаційна система, CD-чейнджер, аудіосистема
27	Аудіосистема 20А, блок управління стоянковим гальмом
28	резерв
29	резерв
30	15А УЧ, покажчики поворотів
31	10A CECBS
32	30A електричний склопідйомник дверей водія
33	25А ЦКП, центральний замок
34	Пасажирські двері мультиплексної мережі ECU 30A
35	Годинник на 15 А, датчик зовнішньої температури, дисплей телефону
36	Розетка діагностична 15А, реле звукового сигналу, блок сигналізації, сирена
37	10A гальмівні сигнали, ECU
38	Автоматичне стоянкове гальмо 30A
39	Резерв
40	Вентилятор кондиціонера 40A, панель приладів
41	Люк з електроприводом 25А
42	Обігрів заднього скла 40А

• Реле живлення 70 (+ акумулятор) із затримкою відключення (без вимкнення живлення під час запуску)
• B 70 Реле живлення (+ батарея) із затримкою відключення (з відключенням живлення під час запуску)
• C 40C реле обігрівача заднього скла
• D 20A реле звукового сигналу

Запобіжник номер 3 відповідає за передній прикурювач, а задня розетка 4 розрахована на 10А.

Додаткові реле

Окреме реле + можна розташувати під сидінням пасажира, коли працює двигун 40A. Таким чином, на коробці обігрівача центральної консолі може бути 3 реле додаткового опалення.
