Восьме покоління легендарного хечбека Volkswagen Golf (з заводським кодом Mk8) виробляється у період з 2021 по 2028 рік, протягом якого лінійка отримала плановий рестайлінг. У цьому матеріалі зібрано вичерпну інформацію про електрообладнання моделі: схеми, фотоприклади та точне розташування блоків запобіжників і реле Гольф 8, а також окремо виділено запобіжник, що відповідає за прикурювач.
Враховуйте, що номінали та призначення елементів можуть відрізнятися залежно від року виготовлення, рівня комплектації та ринку постачання вашого автомобіля.
Усі версії восьмого покоління отримали ту чи іншу форму електрифікації — від м’яких гібридів (eTSI) до потужних гібридів, що заряджаються від мережі (eHybrid), що вимагало запровадження нових високовольтних та додаткових запобіжників у бортовій мережі.
Пасажирський салон

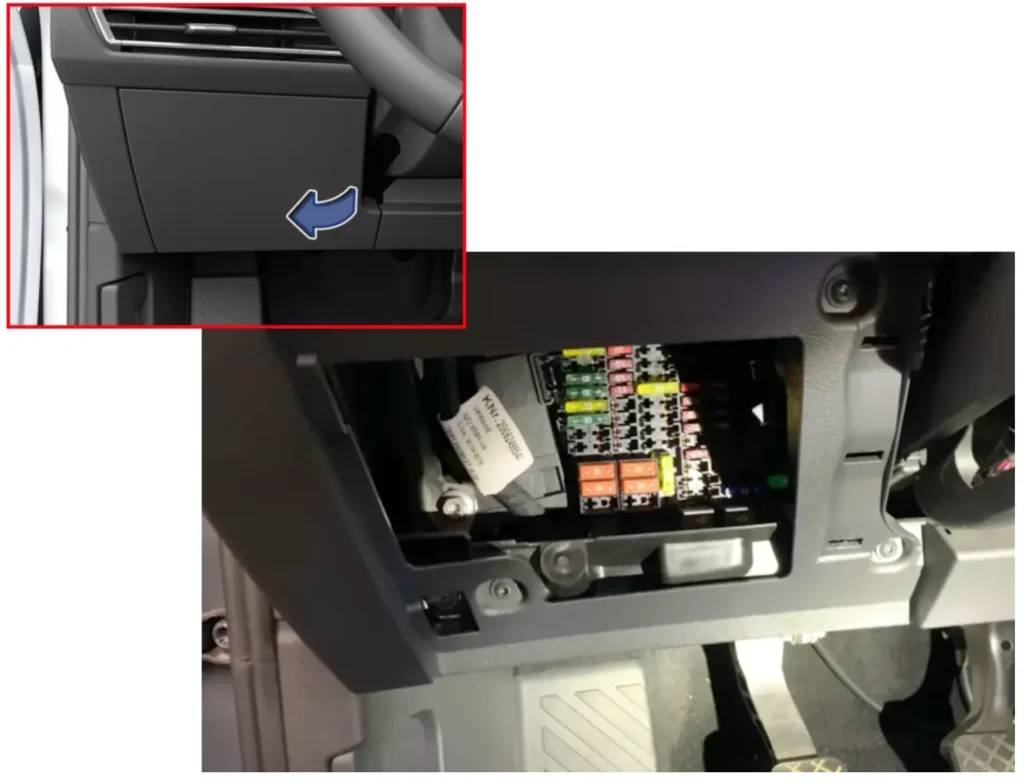

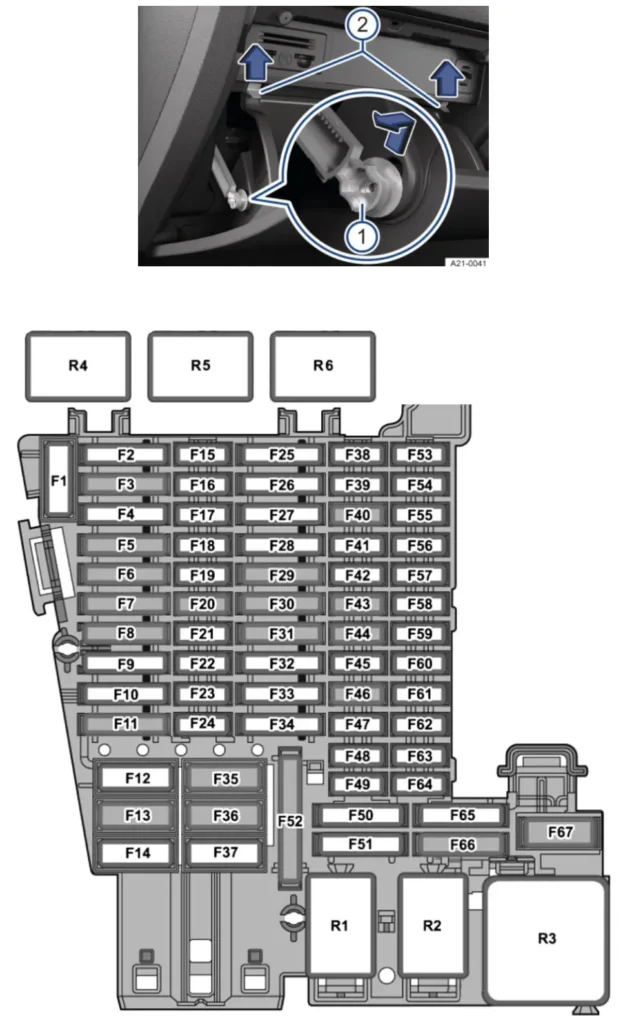

Він розташований за бардачком, з боку водія. Для доступу з зусиллям потягніть за праву сторону в напрямку стрілки.
У моделях з правостороннім розташуванням керма блок із запобіжниками та реле встановлений за бардачком. Приклад доступу на макеті.
| Позначення | Опис |
|---|---|
| SC1 | — |
| SC2 | — |
| SC3 | 25 А — Блок керування розпізнаванням причепа |
| SC4 | 20 А — Блок керування підігрівом реагенту AdBlue (дизель) |
| SC5 | 25 А — Привід стоянкового замка |
| SC6 | 30 А — Блок бортової мережі, внутрішнє освітлення |
| SC7 | 30 А — Блок керування кліматичною установкою, підігрів сидінь |
| SC8 | 20 А — Блок керування регулюванням люка |
| SC9 | 30 А — Блок керування дверима водія / пасажира, електросклопідйомники задніх дверей |
| SC10 | — |
| SC11 | 15 А — Блок керування розпізнаванням причепа |
| SC12 | 40 А — Блок бортової мережі, зовнішнє освітлення (ліва сторона) |
| SC13 | 40 А — Блок бортової мережі, центральний замок |
| SC14 | 30 А — Блок керування аудіосистемою (Digital Sound Package) |
| SC15 | — |
| SC16 | 7.5 А — Блок керування подушками безпеки |
| SC17 | 10 А — Реле системи дозування реагенту (AdBlue) |
| SC18 | 7.5 А — Інтерфейс системи доступу та запуску, ручки дверей, модулі захисту від зламу, електронний замок рульової колонки |
| SC19 | 7.5 А — Комбінація приладів, модуль системи екстреного виклику |
| SC20 | 7.5 А — Блок інтернет-доступу, USB-роз’єм, тримач телефону, ТВ-тюнер (Японія) |
| SC21 | 7.5 А — Блоки контролю сліпих зон, зовнішні дзеркала, ручка кришки багажника |
| SC22 | — |
| SC23 | — |
| SC24 | 15 А — Блок керування повним приводом |
| SC25 | 25 А — Передній ремінь безпеки |
| SC26 | 30 А — Блоки керування дверима та електросклопідйомниками |
| SC27 | 25 А — Передній ремінь безпеки |
| SC28 | — |
| SC29 | 15 А — Блок керування розпізнаванням причепа |
| SC30 | 30 А — Блок інформаційно-розважальної системи |
| SC31 | 25 А — Блок керування розпізнаванням причепа |
| SC32 | 25 А — Блок керування заднім клімат-контролем, підігрів задніх сидінь |
| SC33 | — |
| SC34 | — |
| SC35 | 40 А — Блок бортової мережі, зовнішнє освітлення (права сторона) |
| SC36 | 40 А — Блок керування вентилятором опалювача |
| SC37 | — |
| SC38 | — |
| SC39 | 10 А — Блок електроніки рульової колонки |
| SC40 | 7.5 А — Сирена сигналізації |
| SC41 | 7.5 А — Діагностичний інтерфейс CAN |
| SC42 | 7.5 А — Селектор КПП, індикація положення селектора |
| SC43 | 10 А — Датчик температури салону, блок керування кліматом, реле обігріву заднього скла |
| SC44 | 7.5 А — Кнопка стоянкового гальма, діагностичний роз’єм, модуль даху, датчик сигналізації, датчик дощу та світла |
| SC45 | 7.5 А — Блок електроніки рульової колонки |
| SC46 | 7.5 А — Блок керування проекційним дисплеєм (HUD) |
| SC47 | 10 А — Блок керування електронно-керованою підвіскою |
| SC48 | 7.5 А — USB зарядний роз’єм |
| SC49 | — |
| SC50 | — |
| SC51 | — |
| SC52 | 20 А — Розетка 12 В |
| SC53 | — |
| SC54 | — |
| SC55 | — |
| SC56 | — |
| SC57 | — |
| SC58 | 7.5 А — Передня камера систем допомоги водієві, блок паркування, адаптивний круїз-контроль |
| SC59 | 7.5 А — Кнопка стоянкового гальма, салонне дзеркало, датчик якості повітря |
| SC60 | 7.5 А — Діагностичний роз’єм |
| SC61 | 7.5 А — Реле стартера 1 / 2 |
| SC62 | — |
| SC63 | — |
| SC64 | — |
| SC65 | 10 А — Блок генератора звуку двигуна |
| SC66 | 15 А — Електродвигун заднього склоочисника |
| SC67 | 30 А — Реле обігріву заднього скла |
Реле
| Позначення | Опис |
|---|---|
| R1 | Реле розеток живлення |
| R2 | Реле живлення клеми 15 |
| R3 | Реле обігріву заднього скла |
| R4 | Реле системи дозування AdBlue (дизель) |
| R5 | — |
| R6 | — |
За роботу прикурювача відповідає запобіжник під номером 52 на 20А.

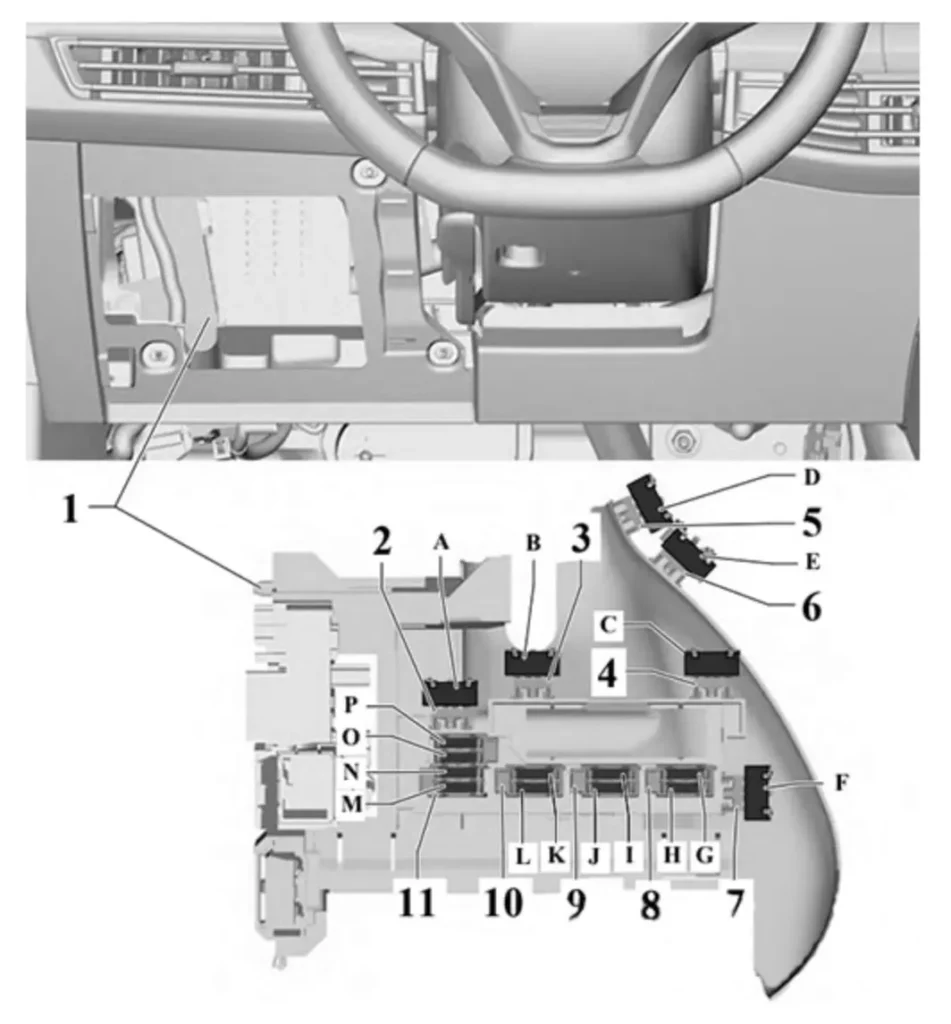

Додаткові елементи захисту можуть бути розташовані поруч.
| Позначення | Опис |
|---|---|
| A | 15 А — Блок керування регулюванням сидіння водія |
| B | — |
| C | — |
| D | 15 А — Вентилятор спинки сидіння водія, вентилятор подушки сидіння водія, блок керування регулюванням переднього лівого сидіння |
| E | 15 А — Вентилятор спинки сидіння переднього пасажира, вентилятор подушки сидіння переднього пасажира, блок керування регулюванням переднього правого сидіння |
| F | — |
| G | 10 А — Блок керування спеціального автомобіля, діагностичний роз’єм 2, точка підключення підйомника для інвалідного візка, точка підключення радіостанції, точки підключення передніх дверей, точка підключення реєстратора аварійних даних, точка підключення блока керування спецсигналами |
| H | — |
| I | — |
| J | — |
| K | 40 А — Точка підключення підйомника для інвалідного візка, блок керування спеціального автомобіля |
| L | 40 А — Блок керування спеціального автомобіля, 📋 запобіжник 16 на тримачі 📋 реле і запобіжників SRSH |
| M | — |
| N | — |
| O | — |
| P | — |
Моторний відсік

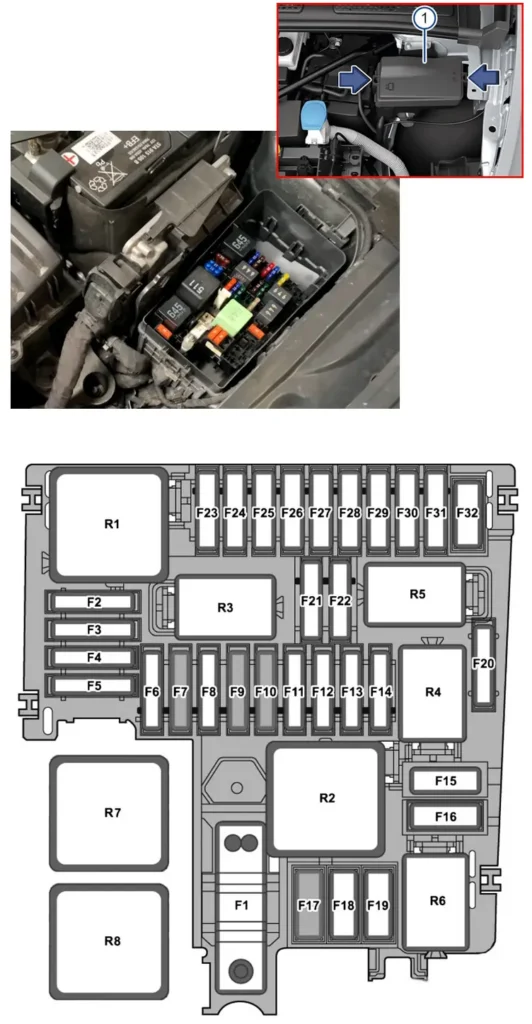

Розташований у лівій частині моторного простору, поряд з акумуляторною батареєю, і закритий захисною кришкою.
| Позначення | Опис |
|---|---|
| SB1 | 400 А — Блок керування електропідсилювачем рульового керування |
| SB2 | 7.5 А — Головне реле (бензин), реле живлення клеми 30 (дизель), блок керування 📋 двигуном, блок керування ABS |
| SB3 | 20 А — Реле живлення компонентів двигуна (2.0 л бензин) |
| SB3 | 7.5 А — Реле запірних газових клапанів (двигун на природному газі) |
| SB4 | 15 А — Передня ліва фара |
| SB5 | 15 А — Передня права фара |
| SB6 | — |
| SB7 | 30 А — Додатковий гідравлічний насос 1 масла коробки передач |
| SB8 | 40 А — Підсилювач гальм |
| SB9 | 15 А — Реле звукового сигналу |
| SB10 | 30 А — Блок керування мотором склоочисника |
| SB11 | — |
| SB12 | 15 / 30 А — Мехатронік коробки передач з подвійним зчепленням, блок керування автоматичною коробкою передач |
| SB13 | 25 А — Блок керування ABS |
| SB14 | 20 А — Блок керування додатковим опалювачем |
| SB15 | 40 А — Блок керування ABS |
| SB16 | — |
| SB17 | 40 А — Нагрівальний елемент додаткового повітряного опалювача (дизель) |
| SB18 | 40 А — Нагрівальний елемент додаткового повітряного опалювача (дизель) |
| SB19 | — |
| SB20 | 15 А — Блок керування блокуванням диференціала |
| SB21 | 7.5 А — Блок керування двигуном |
| SB22 | 30 А — Стартер |
| SB23 | 15 А — Блок керування двигуном |
| SB24 | 7.5 / 10 А — Вентилятор радіатора, датчик рівня і температури масла, клапан адсорбера, клапани керування розподільними валами, клапан регулювання тиску масла, клапан охолодження поршнів, клапан регулювання тиску палива (дизель), реле системи дозування реагенту (дизель), блок керування свічками розжарювання (дизель), стартер-генератор (48 В), приводи розподільних валів, датчик тиску газу в баку |
| SB25 | 10 А — Газові форсунки 1–4 (двигун на природному газі) |
| SB26 | 10 А — Нагрівач вентиляції картера, клапан регулювання тиску масла, виконавчий механізм регулювання температури двигуна, клапан регулювання охолоджувальної рідини, клапан охолодження поршнів, насос циркуляції охолоджувальної рідини, насос охолодження наддувного повітря, додатковий насос опалювача |
| SB27 | 10 / 15 А — Датчик сажового фільтра, лямбда-зонд до і після каталізатора, блоки керування датчиками NOx |
| SB28 | 20 А — Котушки запалювання 1–4 з вихідним каскадом, клапан адсорбера, клапани керування фазами газорозподілу, клапан регулювання тиску масла |
| SB29 | 15 / 20 А — Блок керування паливним насосом |
| SB30 | — |
| SB31 | — |
| SB32 | — |
Реле
| Позначення | Опис |
|---|---|
| R1 | Головне реле |
| R2 | Реле високої потужності нагрівача (дизель) |
| R3 | Реле звукового сигналу |
| R4 | Реле стартера 1 |
| R5 | Реле стартера 2 |
| R6 | Реле запірних газових клапанів (двигун на природному газі), реле живлення компонентів двигуна |
| R7 | Блок керування свічками розжарювання |
| R8 | Реле низької потужності нагрівача |

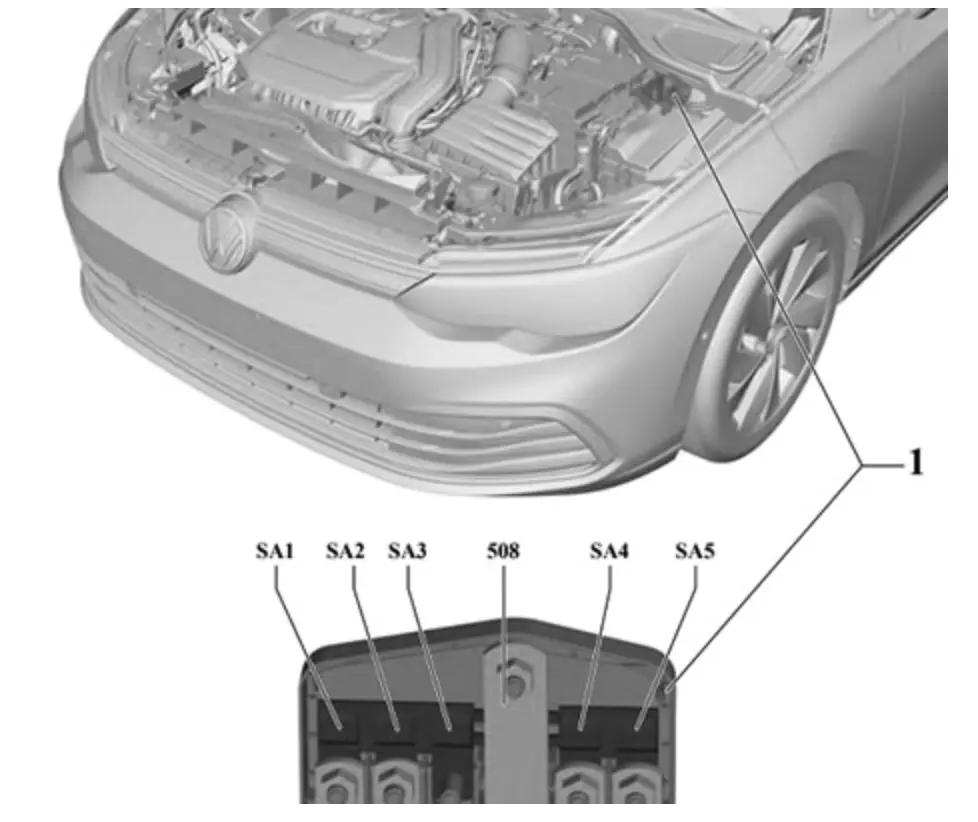

Поряд також може встановлюватися блок запобіжників високої потужності у вигляді плавких вставок.
Розшифровка
- SA1 — Блок запобіжників 150 А (моторний відсік)
- SA2 — Вентилятор радіатора 50 А
- SA3 — –
- 508 — Акумулятор
- SA4 — Блок запобіжників 125 А (пасажирський відсік)
- SA5 — Блок запобіжників 125 А (пасажирський відсік)
