Популярний кросовер Renault Duster (на деяких ринках відомий як Dacia Duster) дебютував у Європі у 2009 році та випускається в різних генераціях дотепер. За цей час модель пережила оновлення, які дещо змінили компонування електромережі. У нашій статті наведено детальні схеми та опис блоків запобіжників і реле для дорестайлінгових і рестайлінгових версій Дастера, показано їх розташування в салоні та під капотом, а також окремо вказано запобіжник прикурювача.
Оскільки Duster побудований на бюджетній глобальній платформі Logan/Sandero (B0), архітектура його салонного та підкапотного блоків запобіжників багато в чому перегукується з цими моделями. Проте через специфіку кросовера (наявність повного приводу 4×4) у монтажних блоках додалися окремі реле та запобіжники, що відповідають за роботу електромагнітної муфти підключення задньої осі.
Зверніть увагу: кількість елементів та конфігурація блоків можуть відрізнятися залежно від року випуску, рівня комплектації та ринку збуту вашого авто.

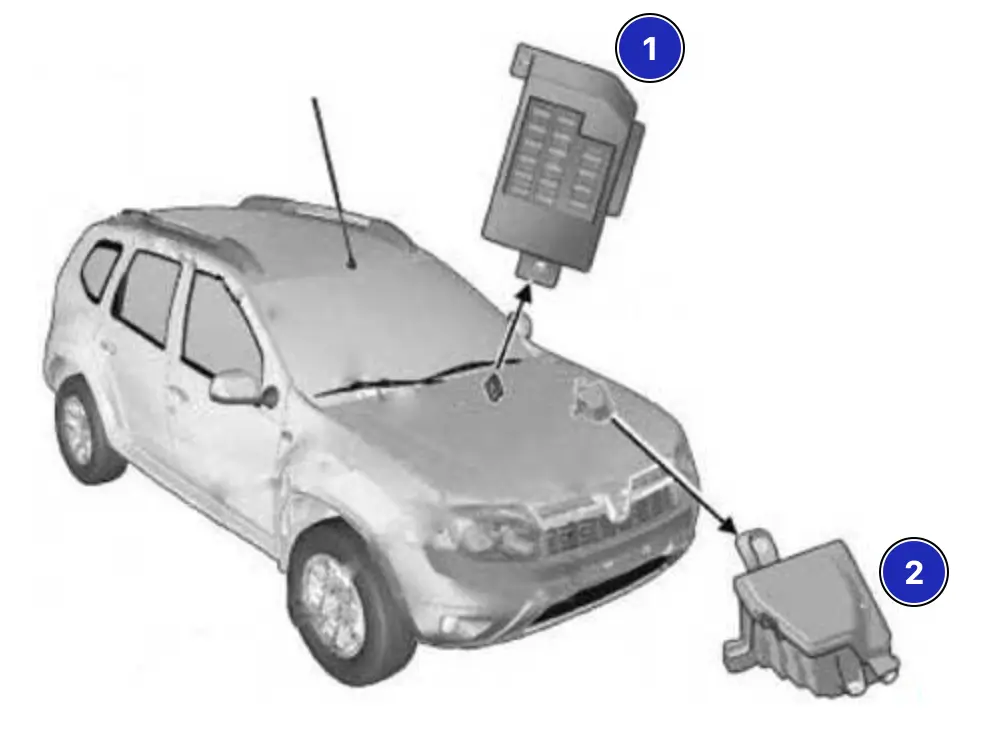

Розташування ящиків з запобіжниками і реле в Duster:
- Зліва в кінці приладової панелі.
- У моторному відсіку, відразу за акумулятором.
Варіант 1

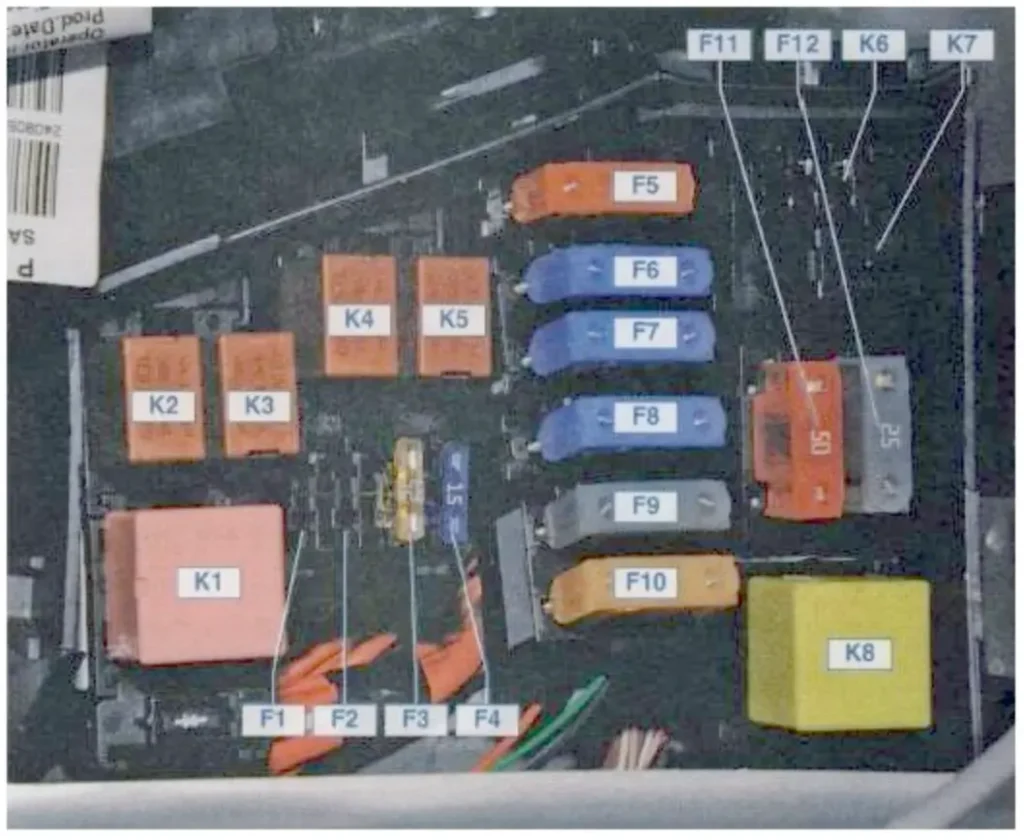

Моторний відсік
Опис
| F1 | Не використовується |
| F2 | Не використовується |
| F3 (25) | Ланцюги: паливний насос і котушки запалювання;головне реле системи керування двигуном K5 |
| F4 (15) | A C Електромагнітна муфта компресора |
| F5 (40) | Силові схеми: реле низької швидкості вентилятора охолодження |
| F6 (60) | Ланцюги захищені запобіжниками F9, F10, F28, F29, F30, F31, F32, F36 монтажного блоку 1 в салоні |
| F7 (60) | Ланцюги захищені запобіжниками F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 блоку кріплення в салоні |
| F8 (60) | Ланцюги захищені запобіжниками F1, F2, F3, F4, F5, F11, F12 блоку кріплення в салоні |
| F9 (25) | Ланцюги під напругою в положеннях S і A ключа запалювання |
| F10 (80) | Силові ланцюги реле включення електрообігрівача салону |
| F11 (50) і F12 (25) | Ланцюги блоку керування ABS |
Позначення реле:
- K1 – реле високошвидкісного вентилятора охолодження
- K2 – реле кондиціонера
- КЗ – Реле низької швидкості вентилятора системи охолодження
- K4 – Реле паливного насоса і котушок запалювання
- K5 – Головне реле системи керування двигуном
- K6 – Не використовується
- K7 – реле протитуманних фар.Якщо ні, то PTF не встановлено.
- K8 – реле вентилятора обігрівача

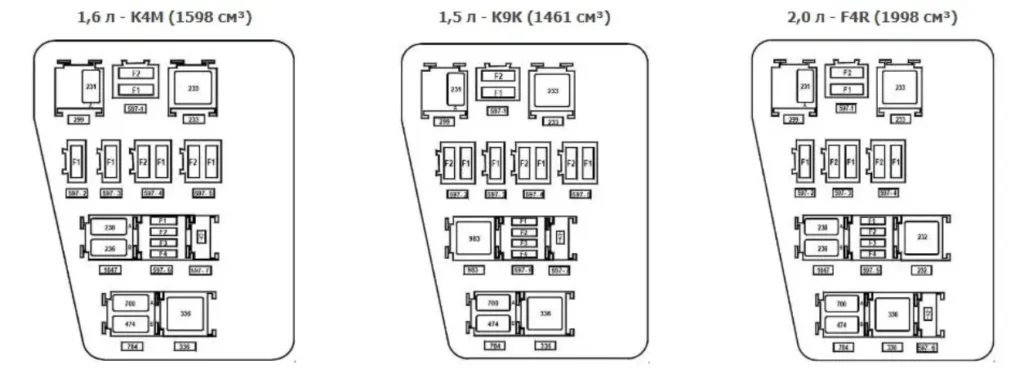

Інші версії цього блоку

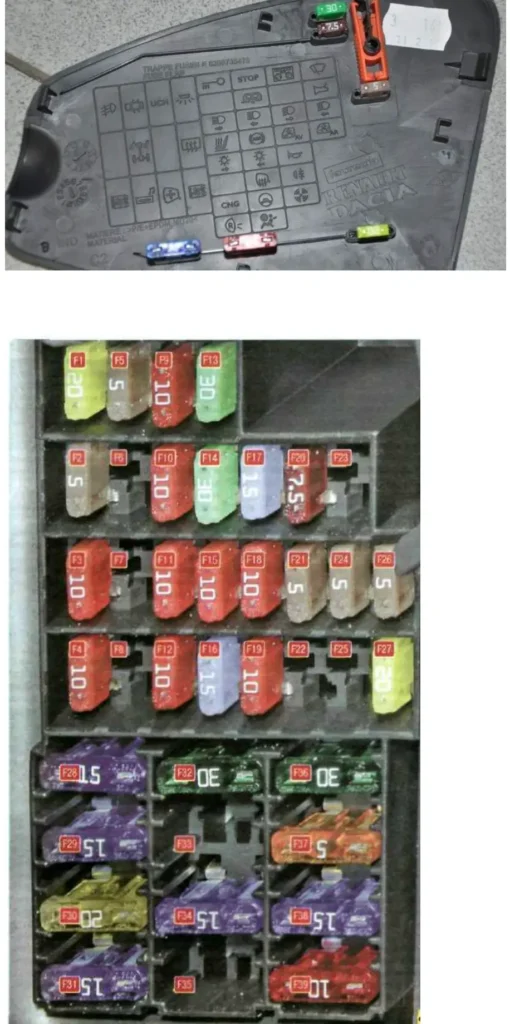

Пасажирський салон
Салонний монтажний блок у Дастері захований у дуже типовому для бюджетних моделей місці — в торці панелі приладів з боку водія. Дістатися до нього вдається лише при відкритих водійських дверях, знявши захисну пластикову кришку, що робить перевірку запобіжників на ходу не дуже зручною.
Опис
| F1 (20) | Ланцюги: склоочисника;обмотка реле підігріву скла дверей багажника |
| F2 (5) | Ланцюги: живлення комбінації приладів; обмотки реле К4 ТНВД і котушок запалювання; при живленні ЕБУ системи керування двигуном від замка запалювання; |
| F3 (10) | Ланцюги стоп-сигналів |
| F4 (10) | Ланцюги: лампи поворотників;діагностичний роз’єм системи управління двигуном (контакт 1); котушки іммобілайзера;блок комутації |
| F5 (5) | Схема керування електромагнітною муфтою задньої передачі |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Схема лампи ближнього світла блоку лівої фари |
| F10 (10) | Схема ліхтаря ближнього світла правої фари |
| F11 (10) | Ланцюги: лампи дальнього світла лівої фари; індикатор дальнього світла фар на панелі приладів |
| F12 (10) | Схема лампи дальнього світла правого блоку фар |
| F13 (30) | Електросклопідйомники задніх дверей |
| F14 (30) | Ланцюги електросклопідйомників передніх дверей |
| F15 (10) | Схема блоку управління ABS |
| F16 (15) | Контури обігріву сидінь водія та переднього пасажира |
| F17 (15) | Ланцюги звукових сигналів |
| F18 (10) | Ланцюги: габаритні лампочки лівої фари; лампочки габаритного світла лівого заднього ліхтаря |
| F19 (10) | Ланцюги: габаритні лампочки правої фари; габаритні ліхтарі правого заднього ліхтаря; лампи освітлення номерного знака; лампи бардачка; підсвічування панелі приладів і елементів керування на панелі приладів, консолі та обшивці тунелю підлоги |
| F20 (7,5) | Схема заднього протитуманного ліхтаря |
| F21 (5) | Ланцюги нагрівальних елементів зовнішніх дзеркал заднього виду |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Схема управління ГУР |
| F26 (5) | Схема блоку управління подушками безпеки |
| F27 (20) | Ланцюги: парктроник;лампочки заднього ходу;омивач лобового скла та скло багажника |
| F28 (15) | Мережі: лампи плафона внутрішнього освітлення; лампа багажного відділення;лампи підсвічування головного пристрою |
| F29 (15) | Ланцюги: переривчаста робота склоочисника; перемикач поворотників; вимикач сигналізації; управління центральним замком; зумер; діагностичний роз’єм системи керування двигуном |
| F30 (20) | Ланцюги центрального замка |
| F31 (15) | Ланцюг протитуманних фар |
| F32 (30) | Схема живлення реле обігріву скла багажного відділення |
| F33 | Резерв |
| F34 (15) | Схема електромагнітної муфти задньої передачі |
| F35 | Резерв |
| F36 (30) | Ланцюг живлення реле вентилятора обігрівача К8 |
| F37 (5) | Ланцюги електроприводів зовнішніх дзеркал заднього виду |
| F38 (15) | прикурювач Renault Duster; живлення головного пристрою відтворення звуку від замка запалювання |
| F39 (10) | Реле двигуна опалення, кондиціонування та вентиляції |
Запобіжник номер 38 відповідає за прикурювач. На відміну від легких міських авто, де запобіжник прикурювача часто розрахований на мінімальний струм, у Дастері лінія розетки розрахована на підключення потужніших компресорів, автохолодильників чи розгалужувачів. Проте при одночасному використанні кількох потужних ґаджетів цей запобіжник є однією з найчастіших «жертв» перевантаження серед власників авто.
Окремо під протиугінним пристроєм уздовж балки приладової панелі може розташовуватися реле додаткового обігрівача салону (1067 – 1068), а під панеллю приладів – реле обігріву заднього скла (235).
Варіант 2

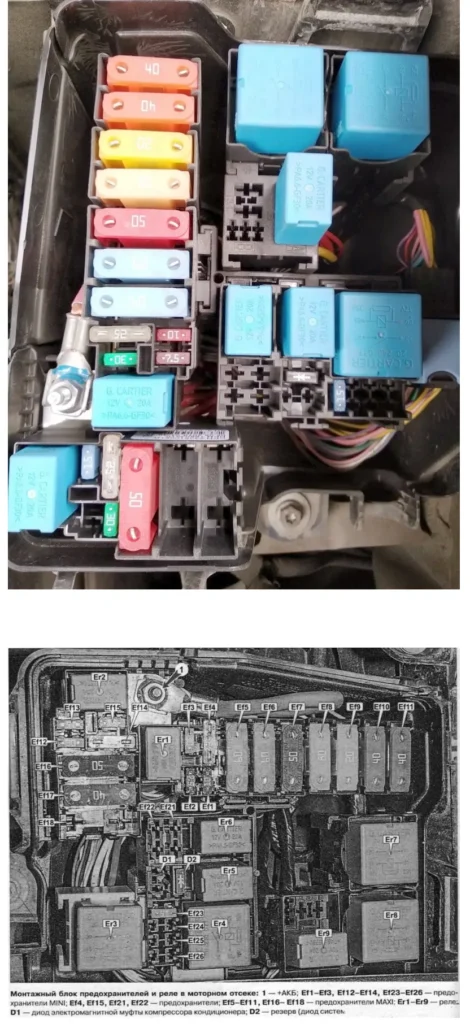

Моторний відсік
Опис
| Ef1 | 10А Протитуманні фари |
| Ef2 | Електричний блок керування 7,5 А |
| Ef3 | 30A Обігрів заднього скла, обігрів зовнішніх дзеркал |
| Ef4 | 25A Блок стабілізації |
| Ef5 | 60А запобіжники P11, P24-P27, P34, P39, P41 |
| Ef6 | 60A Замок запалювання (замок), ланцюги запобіжників P28, P31, P38, P43, P46, P47 |
| Ef7 | Блок стабілізації 50A |
| Ef8 | 80A Розетка для багажника |
| Ef9 | 20А Резерв |
| Ef10 | 40A Обігрів вітрового скла 1 |
| Ef11 | 40A Обігрів вітрового скла 2 |
| Ef12 | 30А Стартер |
| Ef13 | 15А Резерв |
| Ef14 | 25A Електронна система керування двигуном |
| Ef15 | 15A Реле муфти компресора A C, Муфта компресора A C |
| Ef16 | Електричний вентилятор охолодження 50А |
| Ef17 | 40А Блок керування АКПП |
| Ef18 | Насос електропідсилювача керма 80А |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | 15A Датчики концентрації кисню, клапан продувки каністри, датчик положення розподільного валу, клапан зміни фази |
| Ef22 | Електронний блок керування двигуном (ECU), електровентилятор охолодження, котушки запалювання, паливні форсунки, паливний насос |
| Ef23 | Паливний насос |

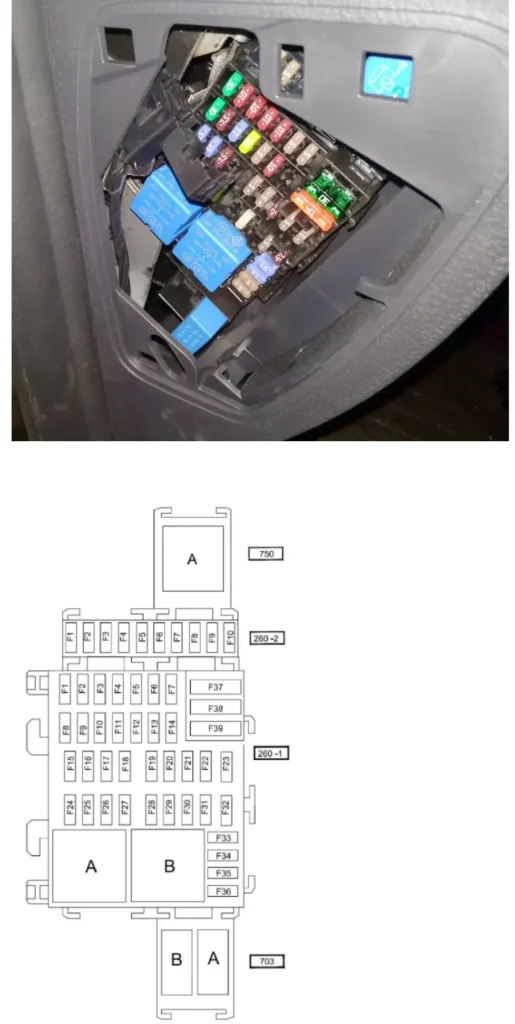

Пасажирський салон
Цокольовка запобіжників на 260-2
- Резерв
- 25А – Блок керування електрообладнанням, блок лівої фари, блок правої фари
- 5A – повнопривідна трансмісія (4WD)
- Резерв 15А Додатковий блок керування електрообладнанням
- 15АРоз’єм для підключення додаткового обладнання ззаду (гніздо)
- 5А – Блок керування електрообладнанням
- Резерв
- 7,5A – Немає даних
- Резерв
- Резерв
- Реле A – блокування заднього вікна
Цокольовка 260-1 (основна плата)
- 30A – Електросклопідйомники передніх дверей
- 10A – Дальнє світло лівої фари
- 10А – дальнє світло правої фари
- 10A – Ближнє світло лівої фари
- 10A – Ближнє світло правої фари
- 5A – Задні ліхтарі
- 5A – Передні габаритні вогні
- 30A – електросклопідйомники задніх дверей
- 7,5A – Задня протитуманна фара
- 15А – Звуковий сигнал
- 20A – Автоматичний замок дверей
- 5A – системи ABS – ESC, вимикач стоп-сигналу
- 10A – освітлення плафонів, освітлення багажного відділення, освітлення бардачка
- Не використовується
- 15A – склоочисник
- 15А – Мультимедійна система
- 7,5А – люмінесцентні лампи
- 7.5A – Стоп-сигнал
- 5А – Система впорскування, панель приладів, центральний електронний блок комутації в салоні
- 5A – подушка безпеки
- 7.5A – повнопривідна трансмісія з 4 ведучими колесами (4WD), задній хід
- 5A – гідропідсилювач керма
- 5А – обмежувач швидкості, реле заднього скла, сигналізація про непристебнутий ремінь безпеки, система паркування, реле додаткового обігріву салону
- 15A – UCH (центральний електронний блок комутації в салоні)
- 5A – UCH (центральний електронний блок комутації в салоні)
- 15A – Покажчики поворотів
- 20A – Перемикачі на рульовій колонці
- 15А – Звуковий сигнал
- 25A – Перемикачі на рульовій колонці
- Не використовується
- 5A – Панель приладів
- 7,5Ð – Радіоприймач, панель управління кондиціонером салону, внутрішньою вентиляцією, задній роз’єм для підключення електроаксесуарів
- 20A – прикурювач
- 15A – роз’єм діагностики та роз’єм аудіосистеми
- 5A – Дзеркало заднього виду з підігрівом
- 5А – Зовнішні дзеркала з електроприводом
- 30А – центральний електронний блок комутації салону, стартер
- 30A – склоочисник
- 40A – Вентиляція салону
- Реле А – електровентилятор кондиціонера
- Реле B – обігрів дзеркал
Запобіжник номер 33 відповідає за прикурювач.
Реле 703: B – резервне, A – додаткова розетка в багажному відділенні.
