Великий сімейний мінівен Volkswagen Sharan другого покоління (заводський індекс 7N) випускався з 2010 по 2023 рік, ставши еталоном комфорту та практичності для далеких поїздок. Завдяки складному німецькому компонуванню та багатому набору електронних систем (від електроприводів зсувних дверей до просунутих мультимедіа і клімат-контролю), електромережа мінівена має розгалужену структуру з кількома монтажними блоками.
У цій статті зібрано вичерпну інформацію про блоки запобіжників і реле Фольксваген Шаран 2: точне розташування захисних панелей у салоні та під капотом, актуальні схеми коробок, а також повну розшифровку призначення кожного елемента.
Зверніть увагу: конфігурація та наявність певних запобіжників можуть відрізнятися залежно від року випуску та рівня комплектації вашого автомобіля.

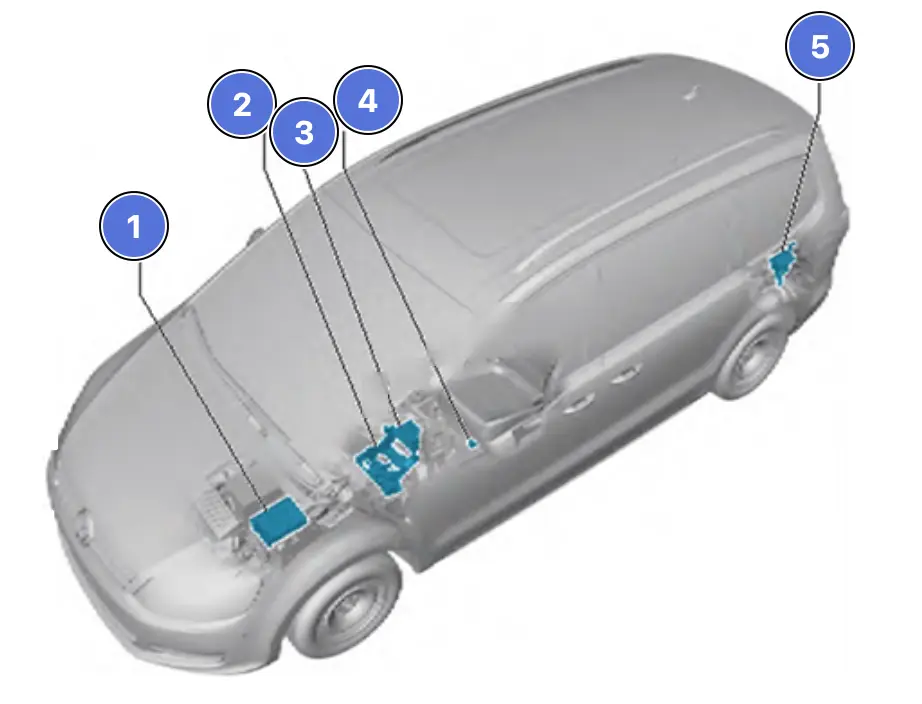

Розташування блоку запобіжників

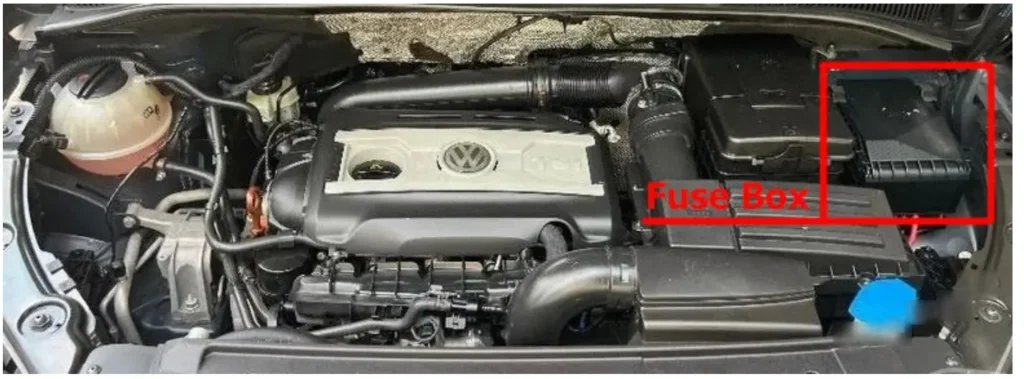

- Панель запобіжників A (-SA-), панель запобіжників B (-SB-) — розташування запобіжників у моторному відсіку:

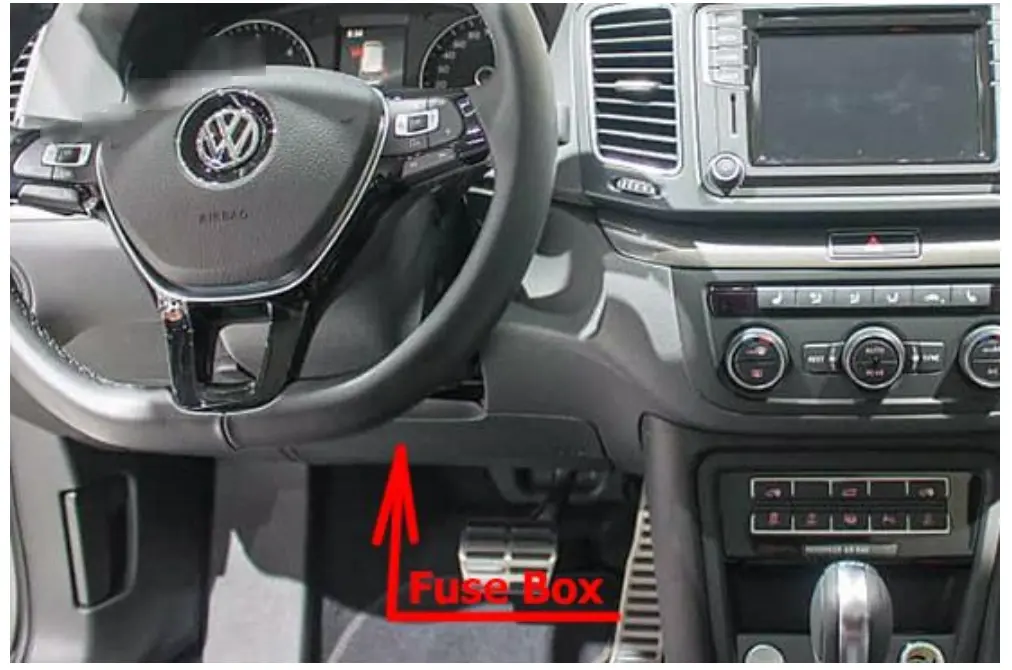

- Панель запобіжників C (-SC-) — розташування запобіжників у салоні:
- Тримач запобіжників і реле SR1
- Тримач запобіжників K (-SK-) (лише для спеціальних автомобілів)

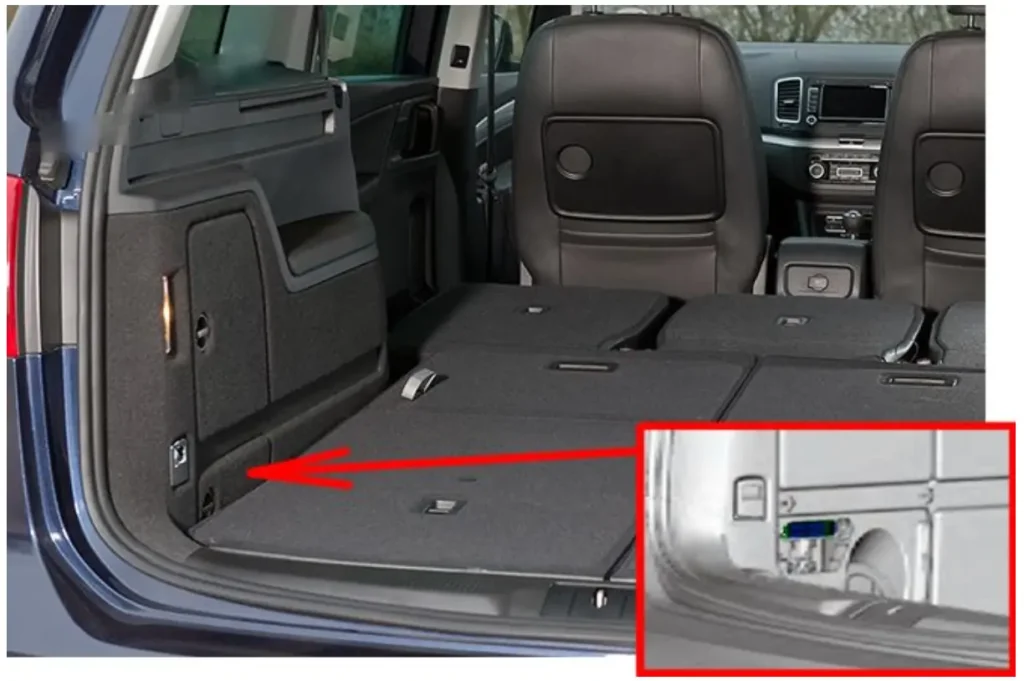

- Панель запобіжників D (-SD-) — розташування запобіжників у багажнику:
Схеми блоків запобіжників (2010–2014)

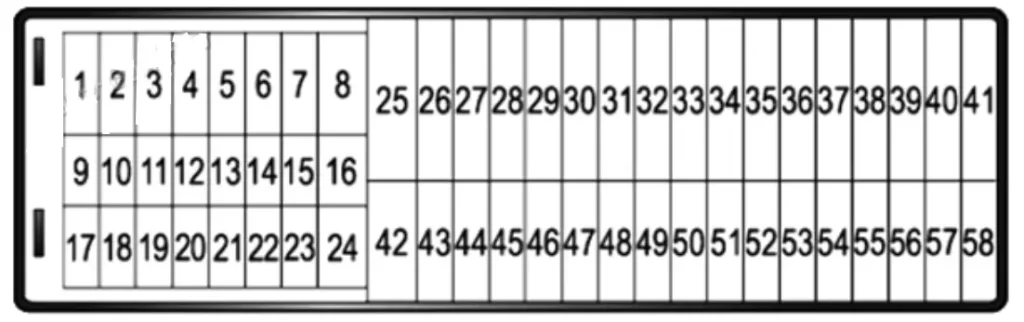

Блок запобіжників салону (-SC-)
| № | Ампераж | Функція / компонент |
|---|---|---|
| 1 | – | не призначено |
| 2 | – | не призначено |
| 3 | – | не призначено |
| 4 | 10 А | Перетворювач постійного/змінного струму з розеткою, 12В–230В; стабілізатор напруги; реле стартера 1; реле стартера 2 |
| 5 | 10 А | Блок керування електронно-керованим демпфуванням |
| 6 | – | не призначено |
| 7 | – | не призначено |
| 8 | – | не призначено |
| 9 | 7.5 А | Контрольна лампа відключення подушки безпеки переднього пасажира; блок керування подушками безпеки |
| 10 | 5 А | Таксометр; дзеркальний таксометр; блок керування дистанційним керуванням таксі-сигналізації |
| 11 | 10 А | Блок керування повним приводом |
| 12 | 10 А | Ліва газорозрядна (ксенонова) лампа |
| 13 | 5 А | Кнопка електромеханічного стоянкового гальма; датчик рівня та температури масла; вимикач заднього ходу; блок керування перед центральною консоллю; датчик високого тиску; блок керування паркувальним асистентом; салонне дзеркало; передня камера систем допомоги водієві |
| 14 | 7.5 А | Перемикач світла; блок керування розпізнаванням причепа; блок керування електромеханічним стоянковим гальмом; блок керування ABS; вимикач стоп-сигналу; блок керування підсилювачем рульового керування; блок керування двигуном; діагностичний інтерфейс шини даних; блок керування комбінацією приладів |
| 15 | 10 А | Реле роботи додаткового опалювача; діагностичний роз’єм; передня ліва фара (не ксенон); передня права фара (не ксенон); блок керування поворотним світлом і регулюванням дальності фар; регулятор підсвітки перемикачів і приладів; витратомір повітря |
| 16 | 10 А | Права газорозрядна (ксенонова) лампа |
| 17 | 5 А | Блок керування електронікою мобільного телефону; блок керування модулем екстреного виклику та зв’язку |
| 18 | 7.5 А | Блок керування дистанційним керуванням таксі-сигналізації; блок керування передачею даних |
| 19 | – | не призначено |
| 20 | 5 А | Блок керування ABS |
| 21 | 5 А | Клапан відключення 2-го теплообмінника |
| 22 | 7.5 А | Датчик дощу та світла; діагностичний роз’єм; блок керування системою камери заднього виду; перемикач світла |
| 23 | 7.5 А | Блок керування датчиками важеля селектора; кнопка електромеханічного стоянкового гальма; блок керування Climatronic; блок керування системою кондиціонування; блок керування та дисплей заднього клімат-контролю; датчик регулювання заднього вентилятора; приймач дистанційного керування додаткового підігрівача охолоджувальної рідини |
| 24 | 7.5 А | Блок керування доступом і запуском |
| 25 | 7.5 А | Мехатронік коробки передач з подвійним зчепленням; блок керування датчиками важеля селектора |
| 26 | 5 А | Датчик якості повітря |
| 27 | – | не призначено |
| 28 | 10 А | Мотор заднього склоочисника |
| 29 | 30 А | Розетка 12В; розетка 12В 3; блокувальний діод |
| 30 | 30 А | Прикурювач; розетка 12В 2; блок керування бортовим живленням; зворотний зв’язок діагностики клеми 75 |
| 31 | – | не призначено |
| 32 | – | не призначено |
| 33 | – | не призначено |
| 34 | – | не призначено |
| 35 | – | не призначено |
| 36 | 30 А | Блок керування електромеханічним стоянковим гальмом |
| 37 | 10 А / 25 А | Радіостанція; блок керування регулюванням розсувного даху |
| 38 | 10 А / 30 А | Таксометр; дзеркальний таксометр; кнопка переднього салонного освітлення; перемикач таксі-знака; кнопка активної таксі-сигналізації; блок керування роликовою шторкою даху |
| 39 | 7.5 А | Блок електроніки рульової колонки |
| 40 | 5 А | Блок керування мультимедійною системою |
| 41 | 5 А | Комбінація приладів |
| 42 | 15 А | Блок керування електронно-керованим демпфуванням |
| 43 | 30 А | Перемикач регулювання поперекового підпору сидіння водія; перемикач регулювання поперекового підпору сидіння переднього пасажира |
| 44 | 25 А | Реле вентилятора свіжого повітря; реле обігріву заднього скла |
| 45 | 30 А | Блок керування дверима переднього пасажира; блок керування заднімим правим розсувним дверима |
| 46 | 30 А | Блок керування дверима водія; блок керування заднімим лівими розсувним дверима |
| 47 | 10 А | Таксометр; дзеркальний таксометр; кнопка переднього салонного освітлення; перемикач таксі-знака; кнопка активної таксі-сигналізації |
| 48 | 15 А | Сирена протиугінної сигналізації; датчик салонного моніторингу; блок керування бортовим живленням; живлення протиугінної сигналізації клеми 30 |
| 49 | 30 А | Блок керування електромеханічним стоянковим гальмом |
| 50 | 30 А | Блок керування бортовим живленням (T52b/1); живлення центрального замка клеми 30 |
| 51 | 30 А | Блок керування підігрівом передніх сидінь |
| 52 | 20 А / 30 А | Реле системи омивача фар; насос системи омивача фар; задній вентилятор свіжого повітря |
| 53 | 30 А | Перетворювач постійного/змінного струму з розеткою, 12В–230В |
| 54 | 10 А | Блок керування електронним замком рульової колонки |
| 55 | 25 А | Реле живлення причепа; блок керування повним приводом |
| 56 | 30 А | Блок керування розпізнаванням причепа |
| 57 | 10 А | Радіостанція |
| 58 | 25 А | Блок керування спеціального автомобіля |

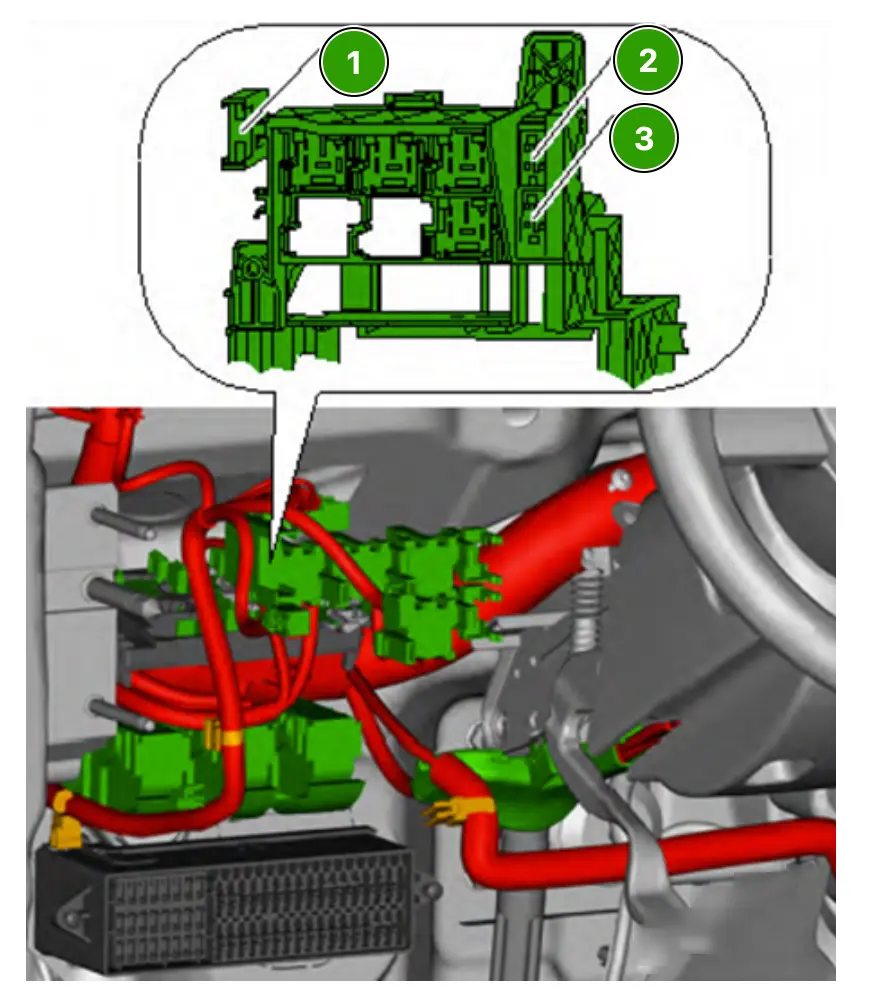

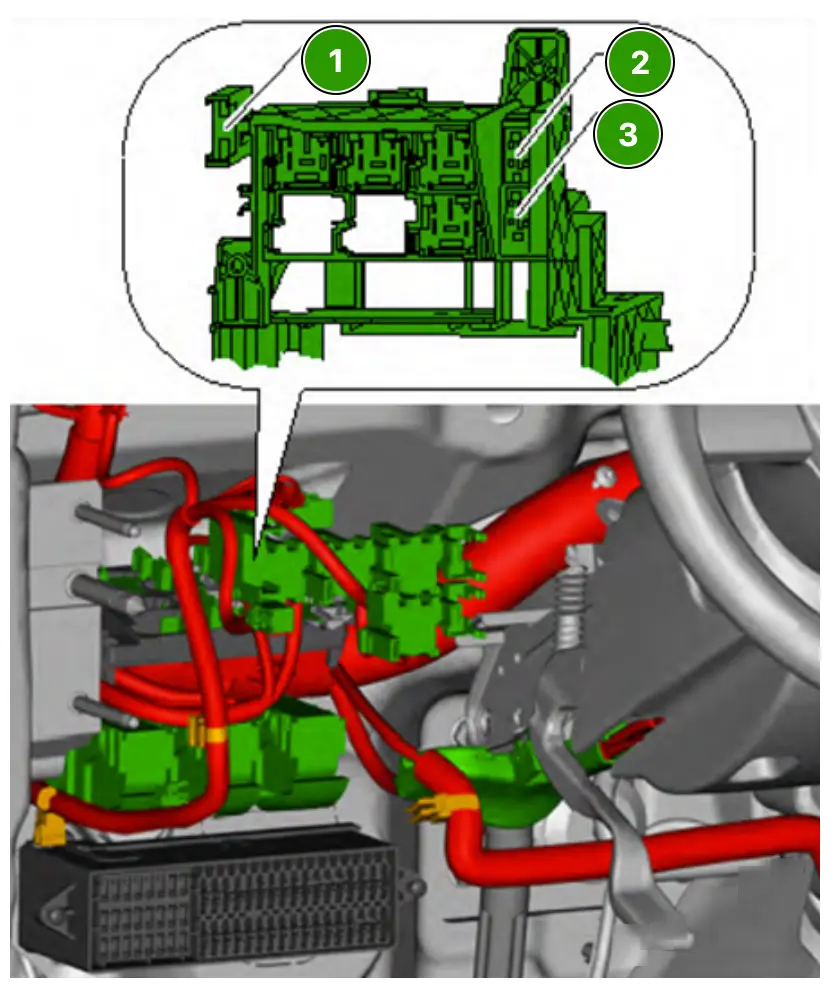

Окремі запобіжники
| № | Ампераж | Функція / компонент |
|---|---|---|
| 1 | 40 А | Блок керування правими розсувними дверима |
| 2 | 30 А | Блок керування регулюванням сидіння водія; блок керування регулюванням сидіння водія; перемикач регулювання спинки сидіння водія |
| 3 | 30 А | Блок керування регулюванням сидіння переднього пасажира; перемикач регулювання спинки сидіння переднього пасажира |

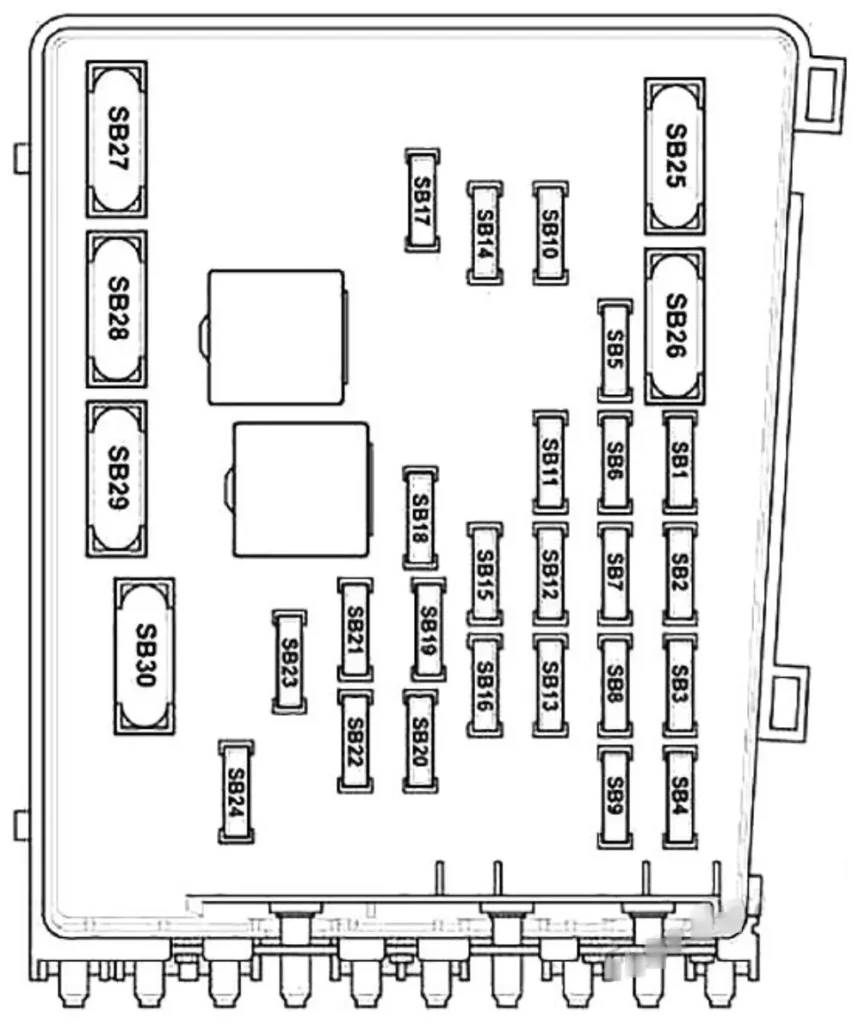

Блок запобіжників моторного відсіку (-SB-)
| № | Ампераж | Функція / компонент |
|---|---|---|
| F1 | 30 А | Стабілізатор напруги |
| F2 | 30 А | Блок керування бортовим живленням (T52b/42); живлення клеми 30 |
| F3 | 30 А | Блок керування ABS; блок керування мотором склоочисника |
| F4 | 30 А | Блок керування бортовим живленням (T52a/1); живлення лівого світла клеми 30 |
| F5 | 5 А | Блок керування бортовим живленням (T52a/24); опорна клема 30; блок керування контролем акумулятора |
| F6 | 30 А | Блок керування бортовим живленням (T52c/42); живлення правого світла клеми 30 |
| F7 | 25 А | Реле двотонального звукового сигналу; реле обігріву лобового скла |
| F8 | 30 А | Підсилювач Digital Sound Package |
| F9 | 20 А | Блок керування з дисплеєм радіо та навігації |
| F10 | 30 А | Блок керування двигуном |
| F11 | 5 А | Діагностичний інтерфейс шини даних |
| F12 | 15 А | Мехатронік коробки передач з подвійним зчепленням |
| F13 | 5 А | Блок керування двигуном; головне реле; запобіжники на тримачі запобіжників B: 10, 14, 16, 18, 20, 23, 24 |
| F14 | 10 А / 30 А | Насос реагенту; котушки запалювання 1–4 з вихідним каскадом |
| F15 | – | не призначено |
| F16 | 30 А / 15 А | Блок керування нагрівачем реагенту; лямбда-зонд; лямбда-зонд після каталізатора; електромагнітна муфта компресора наддуву |
| F17 | 15 А / 20 А | Клапан регулювання тиску палива |
| F18 | 30 А | Блок керування паливним насосом; вакуумний насос гальм |
| F19 | 30 А | Блок керування мотором склоочисника |
| F20 | 15 А | Реле додаткового насоса охолоджувальної рідини; лямбда-зонд; блок керування датчиком NOx; витратомір повітря |
| F21 | 20 А | Блок керування додатковим опалювачем |
| F22 | 20 А / 30 А | Задній вентилятор свіжого повітря; реле системи омивача фар, насос системи омивача фар |
| F23 | 15 А | Соленоїдний клапан регулювання наддувного тиску; нагрівальний елемент вентиляції картера; блок автоматичного керування розжарюванням; клапан перемикання охолоджувача рециркуляції відпрацьованих газів; клапан дозування палива; клапан регулювання тиску палива; насос циркуляції охолоджувальної рідини 2; реле додаткового насоса охолоджувальної рідини; датчик положення зчеплення; вимикач стоп-сигналу |
| F24 | 10 А | Реле живлення компонентів двигуна; запобіжники на тримачі запобіжників B: 17, 28; блок керування вентилятором радіатора; клапан рециркуляції повітря турбокомпресора; електромагнітний клапан адсорбера 1; клапан керування розподільним валом 1; соленоїдний клапан регулювання наддувного тиску; реле низької потужності нагрівача; реле високої потужності нагрівача |
| F25 | 40 А | Блок керування ABS |
| F26 | 40 А | Блок керування вентилятором свіжого повітря; реле низької потужності нагрівача |
| F27 | 50 А | Реле живлення клеми 15 №2 |
| F28 | 50 А | Блок автоматичного керування розжарюванням |
| F29 | 40 А | Запобіжники на тримачі запобіжників C: 17, 36, 37, 38, 39, 40, 41, 58 |
| F30 | 50 А | Реле живлення клеми 75 №1 |

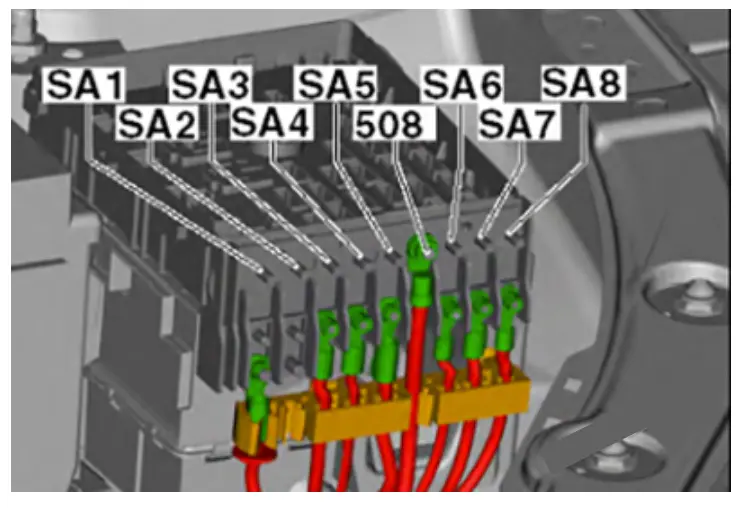

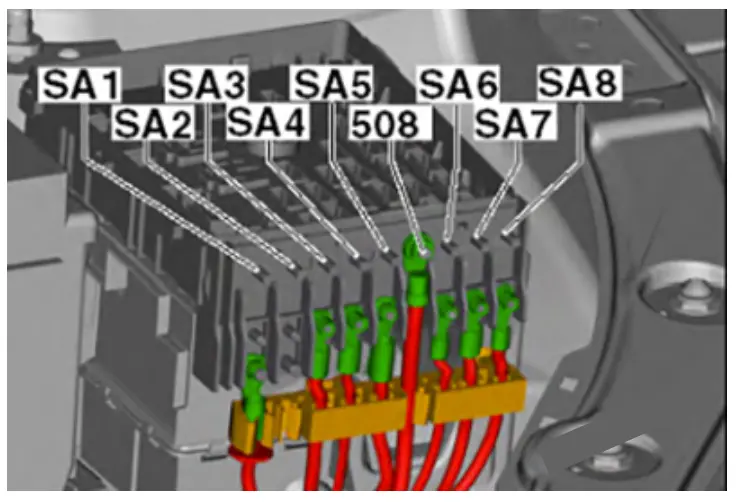

Силові запобіжники (-SA-)
| № | Ампераж | Функція / компонент |
|---|---|---|
| SA1 | 150 А / 200 А | Генератор |
| SA2 | 80 А | Блок керування підсилювачем рульового керування |
| SA3 | 80 А | Блок керування вентилятором радіатора |
| SA4 | 80 А | Тримач запобіжників D |
| SA5 | 100 А | 20-контактна перемичка тримача запобіжників C |
| 508 | – | З’єднувальний вузол проводки клеми 30 |
| SA6 | 50 А | Реле обігріву лобового скла |
| SA7 | 70 А | Реле високої потужності нагрівача |
| SA8 | 60 А | Термозапобіжник 2 (задні праві розсувні двері); термозапобіжник 1 регулювання сидіння водія; термозапобіжник 1 регулювання сидіння переднього пасажира |
Блок запобіжників багажника (-SD-)
| № | Ампераж | Функція / компонент |
|---|---|---|
| 1 | 40 А | Блок керування лівими розсувними дверима |
| 2 | 30 А | Блок керування кришкою багажника |
| 3 | 30 А | Блок керування розпізнаванням причепа |
| 4 | 30 А | Блок керування розпізнаванням причепа |
| 5 | 25 А | Реле живлення причепа |
| 6 | 30 А | Блок керування розпізнаванням причепа |
Схеми блоків запобіжників (2015–2023)

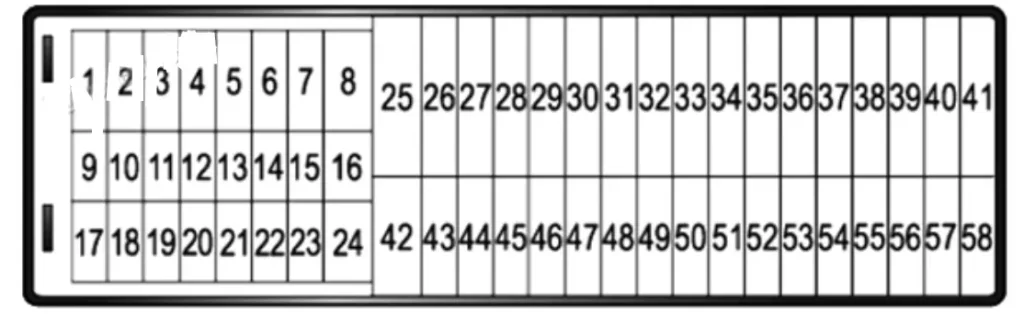

Блок запобіжників салону (-SC-)
| № | Ампераж | Функція / компонент |
|---|---|---|
| 1 | – | не призначено |
| 2 | 7.5 А | USB-з’єднання 1 |
| 3 | 7.5 А | Нагрівальний елемент лівої форсунки омивача; нагрівальний елемент правої форсунки омивача |
| 4 | 10 А | Перетворювач постійного/змінного струму з розеткою, 12В–230В; стабілізатор напруги; реле стартера 1; реле стартера 2 |
| 5 | 10 А | Блок керування електронно-керованим демпфуванням |
| 6 | 10 А | Блок керування системою контролю сліпих зон 1; блок керування системою контролю сліпих зон 2 |
| 7 | – | не призначено |
| 8 | – | не призначено |
| 9 | 7.5 А | Контрольна лампа відключення подушки безпеки переднього пасажира; блок керування подушками безпеки |
| 10 | 5 А | Таксометр; дзеркальний таксометр; стабілізатор напруги; блок керування дистанційним керуванням таксі-сигналізації |
| 11 | 10 А | Блок керування повним приводом |
| 12 | 10 А | Ліва газорозрядна (ксенонова) лампа |
| 13 | 5 А | Блок керування перед центральною консоллю; кнопка електромеханічного стоянкового гальма; датчик рівня та температури масла; вимикач заднього ходу; блок керування адаптивним круїз-контролем; датчик високого тиску; блок керування паркувальним асистентом; блок керування рульовим керуванням системи паркування; передня камера систем допомоги водієві; автоматичне протиослiплювальне салонне дзеркало |
| 14 | 7.5 А | Перемикач світла; блок керування розпізнаванням причепа; блок керування ABS; блок керування підсилювачем рульового керування; блок керування двигуном; діагностичний інтерфейс шини даних; блок керування комбінацією приладів; датчик рівня та температури масла; кнопка електромеханічного стоянкового гальма |
| 15 | 10 А | Реле роботи додаткового опалювача; діагностичний роз’єм; передня ліва фара (не ксенон); передня права фара (не ксенон); блок керування поворотним світлом і регулюванням дальності фар; регулятор підсвітки перемикачів і приладів; витратомір повітря |
| 16 | 10 А | Права газорозрядна (ксенонова) лампа |
| 17 | 5 А | Блок керування модулем екстреного виклику та зв’язку |
| 18 | – | не призначено |
| 19 | – | не призначено |
| 20 | 5 А | Блок керування ABS |
| 21 | 5 А | Клапан відключення 2-го теплообмінника; кнопка електромеханічного стоянкового гальма; важіль селектора |
| 22 | 7.5 А | Датчик дощу та світла; діагностичний роз’єм; блок керування системою камери заднього виду; перемикач світла |
| 23 | 7.5 А | Важіль селектора; кнопка електромеханічного стоянкового гальма; блок керування Climatronic; блок керування системою кондиціонування; блок керування та дисплей заднього клімат-контролю; датчик регулювання заднього вентилятора; приймач дистанційного керування додаткового підігрівача охолоджувальної рідини; клапан відключення 2-го теплообмінника |
| 24 | 7.5 А | Блок керування доступом і запуском |
| 25 | 7.5 А | Мехатронік коробки передач з подвійним зчепленням; важіль селектора |
| 26 | 5 А | Датчик якості повітря |
| 27 | – | не призначено |
| 28 | 10 А | Мотор заднього склоочисника |
| 29 | 20 А / 30 А | Прикурювач; розетка 12В; розетка 12В 2; розетка 12В 3; блокувальний діод; блок керування бортовим живленням; зворотний зв’язок діагностики клеми 75 |
| 30 | 30 А | Прикурювач; розетка 12В 2; реле вентилятора |
| 31 | – | не призначено |
| 32 | – | не призначено |
| 33 | – | не призначено |
| 34 | – | не призначено |
| 35 | – | не призначено |
| 36 | 5 А / 20 А | Двосторонній підсилювач сигналу для мобільного телефону/передачі даних; відсік для зберігання з інтерфейсом для мобільного телефону; блок керування 1 інформаційної електроніки |
| 37 | 25 А | Блок керування регулюванням розсувного даху |
| 38 | 30 А | Блок керування роликовою шторкою даху |
| 39 | 7.5 А | Блок електроніки рульової колонки |
| 40 | 5 А | Двосторонній підсилювач сигналу для мобільного телефону/передачі даних; відсік для зберігання з інтерфейсом для мобільного телефону |
| 41 | 5 А | Комбінація приладів |
| 42 | 15 А | Блок керування електронно-керованим демпфуванням |
| 43 | 30 А | Перемикач регулювання поперекового підпору сидіння водія; перемикач регулювання поперекового підпору сидіння переднього пасажира |
| 44 | 25 А / 30 А | Реле вентилятора свіжого повітря; реле обігріву заднього скла |
| 45 | 30 А | Блок керування дверима переднього пасажира; блок керування задніми правими розсувними дверима |
| 46 | 30 А | Блок керування дверима водія; блок керування задніми лівими розсувними дверима |
| 47 | 10 А | Перемикач салонного освітлення (таксі); перемикач таксі-знака; кнопка активної таксі-сигналізації |
| 48 | 15 А | Сирена сигналізації; датчик салонного моніторингу; блок керування бортовим живленням; живлення протиугінної сигналізації клеми 30 |
| 49 | 7.5 А | Реле системи дозування реагенту; блок подачі реагенту системи дозування |
| 50 | 30 А | Блок керування бортовим живленням (T52b/1); живлення центрального замка клеми 30 |
| 51 | 30 А | Блок керування підігрівом передніх сидінь |
| 52 | 30 А | Задній вентилятор свіжого повітря |
| 53 | 30 А | Перетворювач постійного/змінного струму з розеткою, 12В–230В |
| 54 | 10 А | Блок керування електронним замком рульової колонки |
| 55 | 20 А | Блок керування повним приводом |
| 56 | 30 А | Блок керування системою дозування реагенту |
| 57 | – | не призначено |
| 58 | 30 А | Стабілізатор напруги |
Окремі запобіжники
| № | Ампераж | Функція / компонент |
|---|---|---|
| 1 | 40 А | Блок керування правими розсувними дверима |
| 2 | 20 А / 30 А | Блок керування регулюванням сидіння водія; блок керування регулюванням сидіння водія; перемикач регулювання спинки сидіння водія; перемикач регулювання поперекового підпору сидіння водія |
| 3 | 20 А / 30 А | Блок керування регулюванням сидіння переднього пасажира; перемикач регулювання спинки сидіння переднього пасажира; перемикач регулювання поперекового підпору сидіння переднього пасажира |

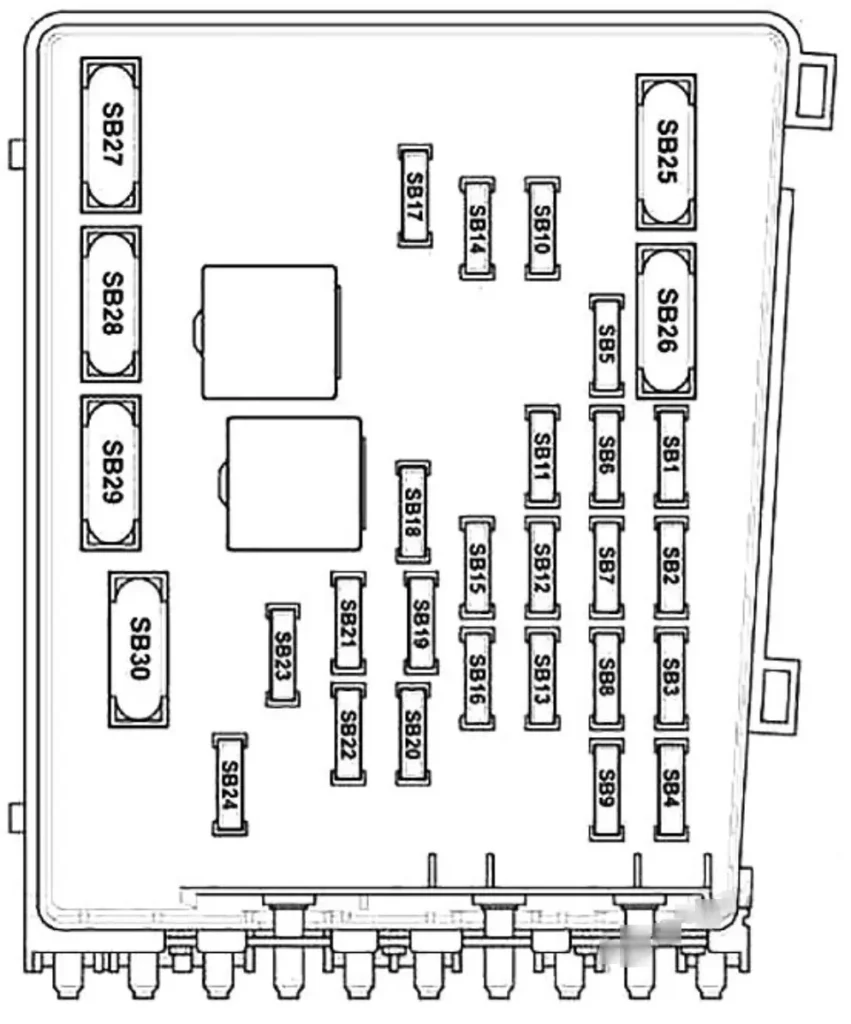

Блок запобіжників моторного відсіку (-SB-)
| № | Ампераж | Функція / компонент |
|---|---|---|
| F1 | 30 А / 20 А | Стабілізатор напруги; блок керування 1 інформаційної електроніки; блок дисплея переднього інформаційного екрана та блок керування |
| F2 | 30 А | Блок керування бортовим живленням (T52b/42); живлення клеми 30 |
| F3 | 30 А / 20 А | Блок керування ABS; блок керування мотором склоочисника; реле системи омивача фар; насос системи омивача фар |
| F4 | 30 А | Блок керування бортовим живленням (T52a/1); живлення лівого світла клеми 30 |
| F5 | 5 А | Блок керування бортовим живленням (T52a/24); опорна клема 30; блок керування контролем акумулятора |
| F6 | 30 А | Блок керування бортовим живленням (T52c/42); живлення правого світла клеми 30 |
| F7 | 25 А | Реле двотонального звукового сигналу; реле обігріву лобового скла |
| F8 | 30 А | Підсилювач Digital Sound Package |
| F9 | – | не призначено |
| F10 | 30 А | Блок керування двигуном |
| F11 | 5 А | Діагностичний інтерфейс шини даних |
| F12 | 15 А | Мехатронік коробки передач з подвійним зчепленням |
| F13 | 5 А | Блок керування двигуном; головне реле; запобіжники на тримачі запобіжників B: 10, 14, 16, 18, 20, 23, 24 |
| F14 | 15 А / 30 А | Котушки запалювання 1–4 з вихідним каскадом; запірний клапан охолоджувальної рідини; клапан охолоджувальної рідини коробки передач |
| F15 | – | не призначено |
| F16 | 30 А / 15 А | Лямбда-зонд 1 після каталізатора; лямбда-зонд 1 до каталізатора; електромагнітний клапан адсорбера 1; клапан керування розподільним валом 1; клапан регулювання тиску палива; клапан дозування палива; клапан керування випускним розподільним валом 1; насос циркуляції охолоджувальної рідини 2; вакуумний насос гальм; датчик тиску підсилювача гальм |
| F17 | 15 А | Котушки запалювання 1–4 з вихідним каскадом |
| F18 | 30 А | Блок керування паливним насосом; вакуумний насос гальм; датчик тиску підсилювача гальм |
| F19 | 40 А | Блок керування мотором склоочисника; блок керування ABS |
| F20 | 5 А | Вимикач стоп-сигналу; датчик положення зчеплення; реле додаткового насоса охолоджувальної рідини |
| F21 | 20 А | Блок керування додатковим опалювачем |
| F22 | 20 А / 30 А | Реле системи омивача фар; насос системи омивача фар; блок керування мотором склоочисника |
| F23 | 15 А / 10 А | Вимикач стоп-сигналу; витратомір повітря; реле додаткового насоса охолоджувальної рідини; насос циркуляції охолоджувальної рідини; соленоїдний клапан регулювання наддувного тиску; нагрівальний елемент вентиляції картера; клапан рециркуляції повітря турбокомпресора; заслінка впускного колектора; клапан регулювання тиску масла; клапан охолоджувальної рідини головки блока циліндрів; клапан охолодження поршнів форсункою; насос охолодження наддувного повітря; додатковий насос опалювача |
| F24 | 10 А / 20 А | Реле живлення компонентів двигуна; запобіжники на тримачі запобіжників B: 17, 28; лямбда-зонд 1 до каталізатора; блок керування вентилятором радіатора; реле низької потужності нагрівача; реле високої потужності нагрівача; блок керування датчиком NOx; реле системи дозування реагенту; електромагнітний клапан адсорбера 1; клапан керування розподільним валом 1; клапан керування випускним розподільним валом 1; клапан регулювання тиску масла; форсунка 2 циліндрів 1–4; привід випускного розподільного вала A циліндрів 1–4; привід випускного розподільного вала B циліндрів 1–4 |
| F25 | 40 А | Блок керування ABS |
| F26 | 40 А | Блок керування вентилятором свіжого повітря; реле низької потужності нагрівача |
| F27 | 50 А | Реле живлення клеми 15 №2 |
| F28 | 50 А | Блок автоматичного керування розжарюванням |
| F29 | 40 А | Запобіжники на тримачі запобіжників C: 17, 36, 37, 38, 39, 40, 41, 58 |
| F30 | 50 А | Реле живлення клеми 75 №1 |
Силові запобіжники (-SA-)
| № | Ампераж | Функція / компонент |
|---|---|---|
| SA1 | 400 А | Генератор |
| SA2 | 80 А | Блок керування підсилювачем рульового керування |
| SA3 | 80 А | Блок керування вентилятором радіатора |
| SA4 | 80 А | Тримач запобіжників D |
| SA5 | 100 А | 20-контактна перемичка тримача запобіжників C |
| 508 | – | З’єднувальний вузол проводки клеми 30 |
| SA6 | 50 А | Реле обігріву лобового скла |
| SA7 | 70 А | Реле високої потужності нагрівача |
| SA8 | 60 А | Термозапобіжник 2 (задні праві розсувні двері); термозапобіжник 1 регулювання сидіння водія; термозапобіжник 1 регулювання сидіння переднього пасажира |
Блок запобіжників багажника (-SD-)
| № | Ампераж | Функція / компонент |
|---|---|---|
| 1 | 40 А | Блок керування лівими розсувними дверима |
| 2 | 30 А | Блок керування кришкою багажника |
| 3 | 30 А | Блок керування розпізнаванням причепа |
| 4 | 30 А | Блок керування розпізнаванням причепа |
| 5 | 25 А | Реле живлення причепа |
| 6 | 30 А | Блок керування розпізнаванням причепа |
У списках неодноразово трапляються запобіжники для таксометра, дзеркального таксометра, перемикача таксі-знака та кнопки активної таксі-сигналізації (запобіжники 10, 38/47 та інші). Це не помилка й не зайва деталь: Volkswagen Sharan як просторий семимісний мінівен традиційно був популярним вибором для таксопарків і трансферних служб у Європі, тому завод пропонував офіційний “таксі-пакет” з відповідним обладнанням прямо з конвеєра — звідси й окрема електропроводка для нього в базовій документації.
