Друге покоління седана та універсала Renault Logan (на європейському ринку відомого як Dacia Logan 2) випускалося з 2014 по 2021 роки. За цей життєвий цикл популярна бюджетна модель пройшла плановий рестайлінг, який зберіг її практичність, але дещо оновив електронну архітектуру.
У цій публікації зібрано детальну інформацію про блоки запобіжників і реле Рено Логан 2-го покоління: їх точне розташування, фотографії та схеми коробок із розшифровкою призначення всіх елементів, а також покрокову інструкцію із заміни запобіжника прикурювача.
Зверніть увагу: кількість елементів та їхнє точне розташування можуть відрізнятися залежно від року випуску та рівня комплектації вашого автомобіля.
У порівнянні з першим поколінням, компонування монтажних блоків у Логан 2 стало значно впорядкованішим. Інженери покращили герметичність та якість роз’ємів, що практично позбавило модель типових для попередника проблем з окисненням контактів від вологи під капотом.
Моторний відсік

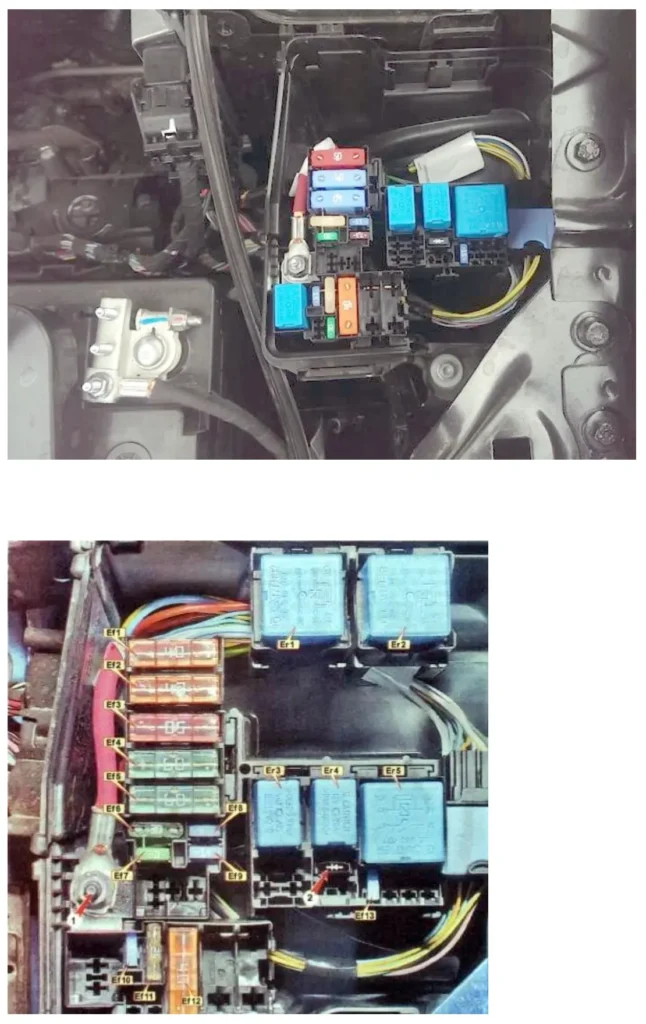

Монтажна коробка розташована з лівого боку, біля батареї і закривається пластиковою кришкою.
Оскільки друге покоління отримало чимало нових технологій для бюджетного сегмента (мультимедійну систему Media Nav, клімат-контроль, круїз-контроль або підігрів лобового скла), розкладка реле в блоках дуже сильно різниться: у базових версіях чимало гнізд залишаються пустими, тоді як у максимальних комплектаціях задіяний кожен слот.
- Клема акумулятора
- Діод компресора кондиціонера
| Ef1 | 40A Елемент обігріву правого лобового скла |
| Ef2 | 40A Елемент обігріву лівого лобового скла |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60A Іммобілайзер, ланцюг живлення запобіжника в салоні F28-F31 |
| Ef5 | 60A Джерело живлення для запобіжників салону F11, F23 – F27, F34 і F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30A Обігрів заднього скла та дзеркал |
| Ef8 | 15A Передні протитуманні фари |
| Ef9 | 15A Підігрів сидінь |
| Ef10 | 15А Муфта кондиціонера (обладнання з кондиціонером) 25А Перша швидкість електровентилятора (обладнання без кондиціонера) |
| Ef11 | 25A Запобіжник реле системи управління двигуном |
| Ef12 | Електричний вентилятор охолодження 40А |
| Ef13 | 15A Система керування двигуном |
| Er1 | 35А Реле підігріву лівого скла |
| Er2 | 35А Реле підігріву правого скла |
| Er3 | 20А Реле паливного насоса |
| Er4 | 20А Реле компресора кондиціонера або першої швидкості електровентилятора (в залежності від комплектації) |
| Er5 | 35A Реле управління двигуном |
Пасажирський салон

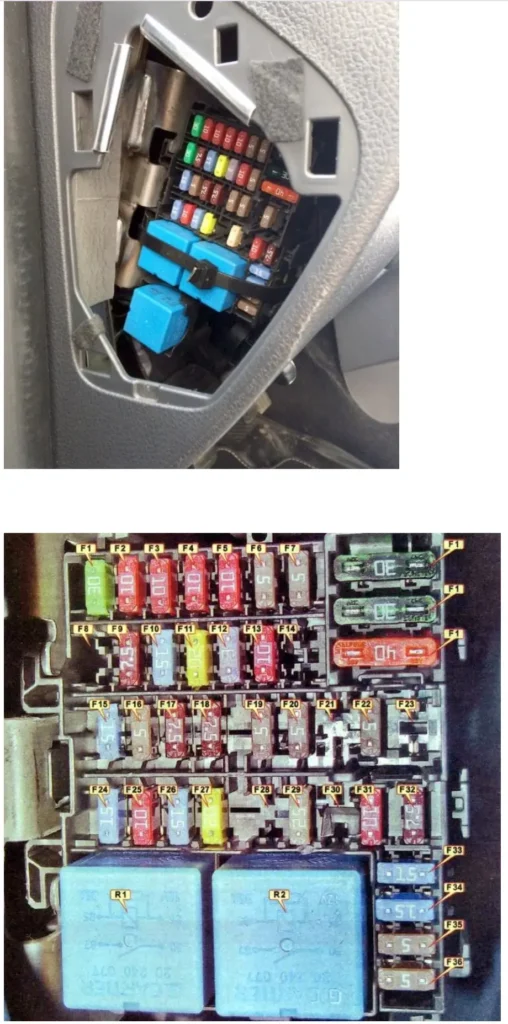

Основний блок запобіжників у другому Логані традиційно ховається в торці передньої панелі з боку водія. Така локалізація дозволяє швидко перевірити або замінити згорілу плавку вставку (наприклад, після підключення потужного компресора в розетку) за лічені секунди без використання спеціальних інструментів.
Опис
| F1 | Електропідйомники переднього скла 30A |
| F2 | 10А Дальнє світло лівої фари |
| F3 | 10А Дальнє світло правої фари |
| F4 | 10А ближнє світло лівої фари |
| F5 | 10А Дальнє світло правої фари |
| F6 | 5А задні розміри, підсвічування номерів, підсвічування |
| F7 | 5A передні розміри |
| F8 | Електропідйомники заднього скла 30A |
| F9 | Задня протитуманна фара 7,5А |
| F10 | 15А клаксон |
| F11 | Центральний замок 20А |
| F12 | 3А ABS/ESP |
| F13 | 10А освітлення салону, кондиціонер |
| F14 | 5А датчик кута повороту |
| F15 | Омивач скла 15А, радар паркувальний, ліхтар заднього ходу |
| F16 | Аудіосистема 5А, підігрів скла, обмежувач швидкості |
| F17 | 7.5A DRL |
| F18 | Стоп-сигнал 7,5 А |
| F19 | 5А система управління |
| F20 | 5A подушки безпеки |
| F21 | Ліхтар заднього ходу 7,5А, блок управління AMT |
| F22 | Насос електропідсилювача керма 5A |
| F23 | резерв |
| F24 | 15А покажчик повороту |
| F25 | 10А протиугінна система |
| F26 | Електричний блок керування 15A |
| F27 | 20A перемикачі на рульовій колонці (вхід ближнього світла) |
| F28 | резерв |
| F29 | Перемикачі на рульовій колонці 25A (вхід дальнього світла) |
| F30 | резерв |
| F31 | Комбінація приладів 10А |
| F32 | Аудіосистема 7,5 А |
| F33 | Прикурювач на 15А |
| F34 | 15А діагностичний роз’єм |
| F35 | Зовнішні дзеркала з підігрівом 5A |
| F36 | Привід дзеркал 5А |
| F37 | Стартер 30А |
| F38 | Склоочисник 30А |
| F39 | Кондиціонер 40А |
| R1 | Реле кондиціонера 35А |
| R2 | 35А реле заднього антизапотівача |

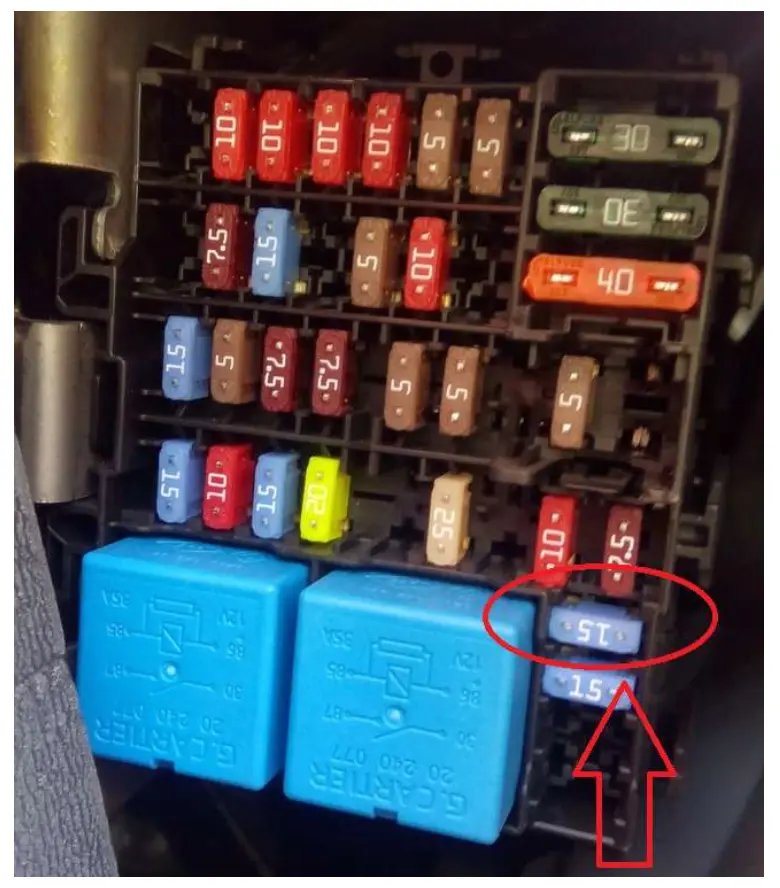

За прикурювач відповідає запобіжник 33 15А.
