Volkswagen Polo Liftback, індекс СК, вироблявся з 2020 по 2022 рік. Цей посібник містить детальний опис запобіжників і реле Фольксваген Поло Ліфтбек зі схемами блоків, фотографіями та точним розташуванням усіх вузлів. Запобіжник прикурювача виділено окремо.
Ця модель оснащена світлодіодними фарами вже в базових комплектаціях, що було великою рідкістю для автомобілів цього сегмента на момент старту продажів.
Зверніть увагу: призначення запобіжників і реле може відрізнятися залежно від року випуску та рівня електричного оснащення конкретного екземпляра.
Блоки в салоні
Блок запобіжників

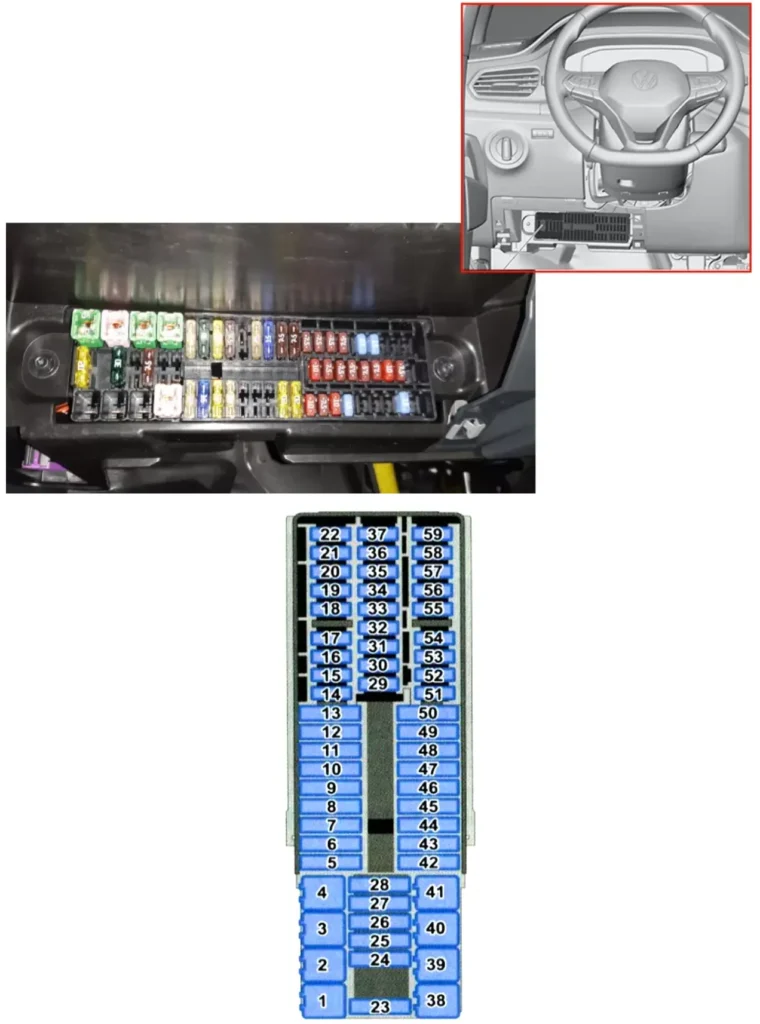

У салоні автомобіля блок із запобіжниками розташований у нижній частині панелі приладів за захисною кришкою.
| № | А | Опис |
|---|---|---|
| 1 | 40 | Зовнішні світлові прилади зліва. |
| 2 | 30 | Центральний замок, омивач вітрового та заднього скла (автомобілі з системою Keyless Access / автомобілі з обігрівом вітрового скла) |
| 3 | 40 | Запалювання |
| 4 | 40 | Зовнішні світлові прилади праворуч |
| 5 | 25 | Склопідйомник дверей водія. |
| 6 | 30 | Блок управління бортовою мережею |
| 7 | 20 | Звуковий сигнал. |
| 8 | 7,5 | Шина CAN (шина даних). |
| 9 | 10 | Система Keyless Access, підруповий перемикач покажчиків повороту та далекого світла, підрульовий перемикач склоочисників, замок запалювання |
| 10 | 25 | Склопідйомник ззаду зліва |
| 11 | 15 | Підігрів рульового колеса |
| 12 | 7,5 | Роз’єми USB спереду. |
| 13 | 7,5 | Замок кришки багажного відсіку |
| 14 | 7,5 | Підрульовий перемикач покажчиків повороту та далекого світла, підрульовий перемикач склоочисників, перемикач освітлення, блокування ключа в замку запалювання (автомобілі з АКПП), світловий сигнал, датчик дощу та освітленості, камера заднього виду. |
| 15 | 7,5 | Кліматична установка, автоматична коробка передам, обігрів вітрового скла, діагностичний роз’єм |
| 16 | 7,5 | Комбінація приладів, система аварійного виклику |
| 17 | 7,5 | Протиугінна сигналізація, автономна сирена |
| 18 | 15 | Підігрів задніх сидінь. |
| 19 | 15 | Світлодіодна фара зліва |
| 20 | – | |
| 21 | – | |
| 22 | 10 | Омивач вітрового та заднього скла (автомобілі без системи Keyless Access, без обігріву вітрового скла). |
| 23 | 20 | Підігрів передніх сидінь. |
| 24 | 30 | Кліматична установка, система опалення та вентиляції |
| 25 | – | |
| 26 | 7,5 | Підігрів передніх сидінь, Модуль перемикачів 1 центральної консолі (ЕХ23) |
| 27 | 15 | Очищувач заднього скла |
| 28 | Пусто | |
| 29 | 10 | Подушки безпеки |
| 30 | 7,5 | Вимикач ліхтаря заднього ходу, склопідйомники, електропривод зовнішніх дзеркал заднього виду, вимикач аварійної світлової сигналізації, кліматична установка, Система допомоги при парковці, |
| 31 | 7,5 | Паливний насос, що підкачує, вентилятор радіатора, перемикач освітлення, підрульовий перемикач покажчиків повороту і далекого світла, підрульовий перемикач склоочисників |
| 32 | 7,5 | Діагностичний роз’єм, коректор фар, підрульовий перемикач покажчиків повороту та далекого світла, підрульовий перемикач склоочисників |
| 33 | 7,5 | Вимикач педалі зчеплення для запуску двигуна |
| 34 | 7,5 | Обігрів форсунок омивача. |
| 35 | 10 | Вимикач переривчастого режиму роботи склоочисників та склоомивачів |
| 36 | 7,5 | Роз’єми USB ззаду |
| 37 | Радарний датчик | |
| 38 | ||
| 39 | ||
| 40 | Шина CAN (шина даних). | |
| 41 | 30 | Обігрів заднього скла. |
| 42 | 25 | Склопідйомник спереду праворуч. |
| 43 | 15 | Світлодіодна фара права |
| 44 | 20 | Запобіжник розетки прикурювача |
| 45 | 25 | Склопідйомник ззаду праворуч. |
| 46 | 15 | Омивач вітрового заднього скла, підрульовий перемикач покажчиків повороту та далекого світла, підрульовий перемикач склоочисників |
| 47 | – | |
| 48 | – | |
| 49 | 15/20 | Паливний насос, що підкачує (запобіжник бензонасоса) |
| 50 | 20 | Система Infotainment |
| 51 | 10 | Обігрів зовнішніх дзеркал заднього виду. |
| 52 | 7,5 | KESSY (система доступу м пуску двигуна без ключа) |
| 53 | 10 | Електронне блокування рульової колонки (автомобілі із системою KESSY) |
| 54 | 15 | Система ESC |
| 55 | – | |
| 56 | – | |
| 57 | Шина CAN (шина даних). | |
| 58 | 15 | Підігрів задніх сидінь. |
| 59 | – |
За роботу прикурювача відповідає запобіжник номер 44 на 20А.
Блок реле

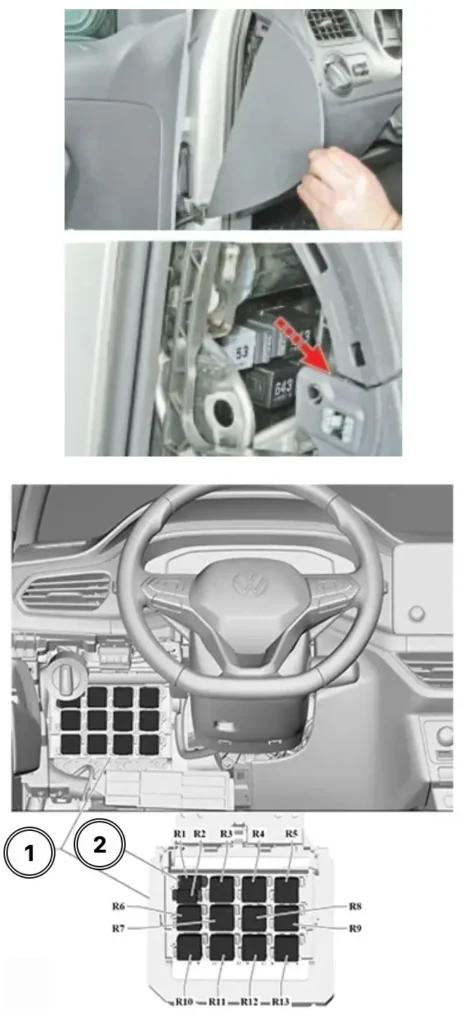

Блок з реле знаходиться з лівого боку всередині панелі приладів.
| № | Позначення |
|---|---|
| R1 | Не використовується |
| R2 | Реле паливного насосу (J17) |
| R3 | Реле клеми 15 (J940) |
| R4 | Реле електроживлення клеми 75x (J694) |
| R5 | Не використовується |
| R6 | Не використовується |
| R7 | Не використовується |
| R8 | Не використовується |
| R9 | Не використовується |
| R1 | Не використовується |
| R11 | Не використовується |
| R12 | Не використовується |
| R13 | Не використовується |
Блок під капотом

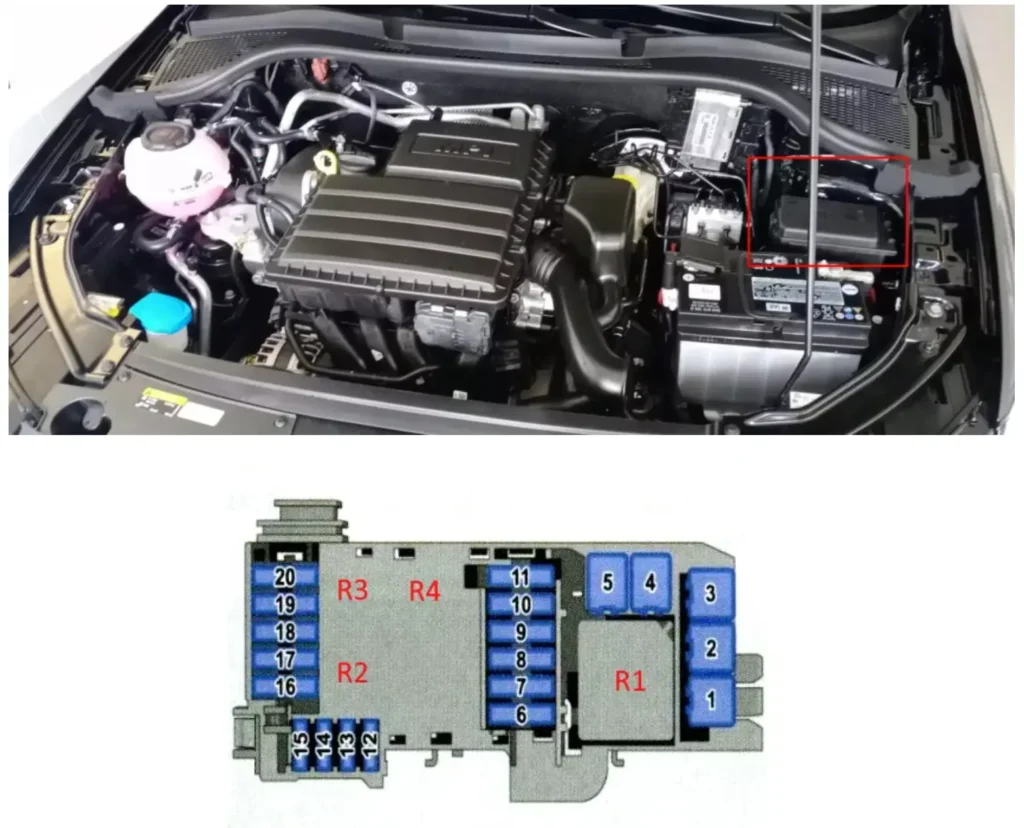

У моторному відсіку основний блок із запобіжниками та реле розташований з лівого боку, поряд з акумулятором.
| № | А | Призначення |
|---|---|---|
| 1 | 40 | Вентилятор радіатора |
| 2 | – | |
| 3 | 40 | Електронна система підтримки курсової стійкості |
| 4 | 30 | Обігрів вітрового скла |
| 5 | 30 | Обігрів вітрового скла |
| 6 | 30 | Автоматична коробка передам |
| 7 | 7,5 | Електронна система керування двигуном |
| 8 | 30 | Очищувач вітрового скла |
| 9 | 7,5 | Модуль контролю АКБ 12В |
| 10 | 25 | Електронна система підтримки курсової стійкості |
| 11 | – | |
| 12 | 10 | Система упорскування палива |
| 13 | 7,5 | Вимикач стоп-сигналів |
| 14 | 10 | Паливний насос, що підкачує, компоненти двигуна |
| 15 | 7,5 | Електронна система керування двигуном |
| 16 | 30 | Стартер |
| 17 | 20 | Електронна система керування двигуном |
| 18 | 10 | Компоненти двигуна |
| 19 | 15 | Система нейтралізації ОГ (лямбда-зонд) |
| 20 | 20 | Компоненти двигуна |
| Реле | ||
| R1 | Реле обігріву вітрового скла (J47) | |
| R2 | Реле 1 стартера (J906): компонент не замінюється | |
| R3 | Реле 2 стартера (J907): компонент не замінюється | |
| R4 | Головне реле (J271) компонент не замінюється | |
