Четверта генерація моделі (2001–2009) пропонувалася у кузовах седан та хетчбек, а після рестайлінгу 2005 року лінійку доповнив стильний Cross Polo у позашляховому виконанні. У нашому матеріалі ви знайдете карту розташування всіх електронних вузлів керування Фольксваген Поло 4, а також детальні схеми із призначенням кожного запобіжника та реле.
Версія Cross Polo, яка з’явилася після оновлення, відрізнялася не лише пластиковим обвісом та рейлінгами, а й збільшеним на 15 мм кліренсом, що робило її ідеальним варіантом для міських бордюрів та легкого бездоріжжя.

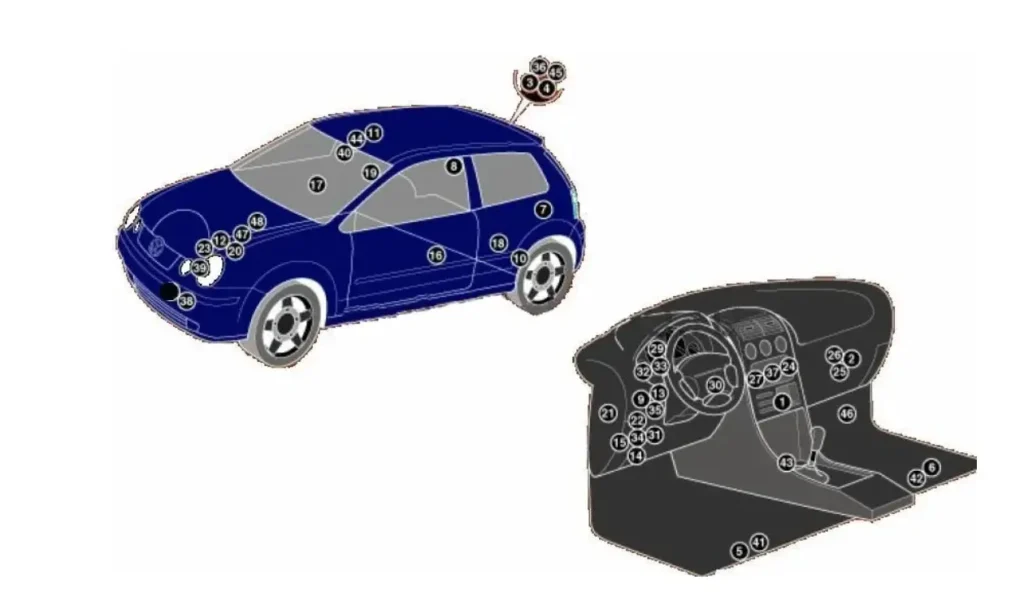

Макет
| № | Опис елементів |
|---|---|
| 1 | Блок управління кондиціонером – у панелі управління обігрівачем |
| 2 | Блок управління електродвигуном вентилятора кондиціонера / обігрівача (з автоматичним управлінням температурою) – блок вентилятора |
| 3 | Підсилювач сигналу антени (аудіосистема) – у антені аудіосистеми |
| 4 | Підсилювач сигналу антени (навігаційна система) – у антені аудіосистеми |
| 5 | Боковий датчик удару, з боку водія – під переднім сидінням |
| 6 | Боковий датчик удару, з боку пасажира – під переднім сидінням |
| 7 | Боковий датчик удару, лівий задній (ліва штора безпеки) – багажний відсік, за лівою обробною панеллю |
| 8 | Боковий датчик удару, правий задній (права штора безпеки) – багажний відсік, за правою обробною панеллю |
| 9 | Блок управління протиугонною системою – у багатофункціональному блоці управління 2 |
| 10 | Звуковий сигнал протиугонної системи – за накладкою задньої лівої колесної арки |
| 11 | Датчик зміни об’єму (протиугонна система) – передня лампа освітлення салону |
| 12 | Акумуляторна батарея |
| 13 | Блок управління центральним замком – у багатофункціональному блоці управління 2 |
| 14 | Діагностичний роз’єм (DLC) |
| 15 | Блок діагностики – у багатофункціональному блоці управління 1 |
| 16 | Блок управління функціями дверей, передній лівий (центральний замок / дзеркало заднього виду на двері / склопідйомник) |
| 17 | Блок управління функціями дверей, передній правий (центральний замок / дзеркало заднього виду на двері / склопідйомник) |
| 18 | Блок управління функціями дверей, задній лівий (центральний замок / склопідйомник) |
| 19 | Блок управління функціями дверей, задній правий (центральний замок / склопідйомник) |
| 20 | Блок управління електродвигуном вентилятора системи охолодження – з кондиціонером – AXU |
| 21 | Блок запобіжників / реле панель приладів 1 |
| 22 | Блок запобіжників / реле панель приладів 2 |
| 23 | Блок запобіжників / реле, моторний відсік – над акумуляторною батареєю |
| 24 | Додатковий запобіжник (5A/7,5A/10A) – у задній частині блоку аудіосистеми / блоку управління навігаційною системою |
| 25 | Резистор електродвигуна вентилятора обігрівача (ручне управління температурою) – блок вентилятора |
| 26 | Резистор електродвигуна вентилятора обігрівача (автоматичне управління температурою) – у блоці управління електродвигуном вентилятора кондиціонера / обігрівача |
| 27 | Блок управління обігрівачем – у панелі управління обігрівачем – без кондиціонера |
| 28 | Звуковий сигнал(и) – за переднім бампером |
| 29 | Блок управління іммобілайзером – у комбінації приладів |
| 30 | Кільцева антена іммобілайзера – біля замка запалювання |
| 31 | Реле покажчиків поворотів / аварійної сигналізації – у багатофункціональному блоці управління 1 |
| 32 | Блок управління комбінацією приладів, цифровий багатофункціональний дисплей – на комбінації приладів – функції: Іммобілайзер, попереджувальні пристрої та індикатори |
| 33 | Зуммер попередження про залишені включеними лампами – у комбінації приладів |
| 34 | Багатофункціональний блок управління 1 – під блоком запобіжників / реле 2 панелі приладів – функції: Система підтримки швидкості, електропривід / підігрів дзеркал заднього виду на дверях, пускове реле (паливна система), обігрівач заднього скла, звуковий сигнал, покажчики повороту аварійна сигналізація, лампи освітлення салону, очищувач заднього скла, ліхтар заднього ходу (АКПП), омивачі лобового скла, очищувачі лобового скла |
| 35 | Багатофункціональний блок управління 2 – функції: Протиугонна система, центральний замок, електропривід та підігрів дзеркал заднього виду на дверях, електропривід склопідйомників |
| 36 | Антена навігаційної системи – у антені аудіосистеми |
| 37 | Блок управління навігаційної системи – у панелі управління навігаційною системою / радіо |
| 38 | Датчик температури зовнішнього повітря – за переднім бампером |
| 39 | Блок управління підсилювачем кермового управління |
| 40 | Датчик дощу – у внутрішньому дзеркалі заднього виду |
| 41 | Блок управління підігрівом сидіння водія – під переднім сидінням |
| 42 | Блок управління підігрівом сидіння пасажира – під переднім сидінням |
| 43 | Блок управління системи SRS – за центральною консоллю |
| 44 | Блок управління люком – за лампою освітлення салону |
| 45 | Антена телефону – у антені аудіосистеми |
| 46 | Блок управління інтерфейсом телефону – передній правий простір |
| 47 | Електронний блок управління КПП |
| 48 | Датчик швидкості автомобіля – крім 11/02 –> без ABS – КПП |

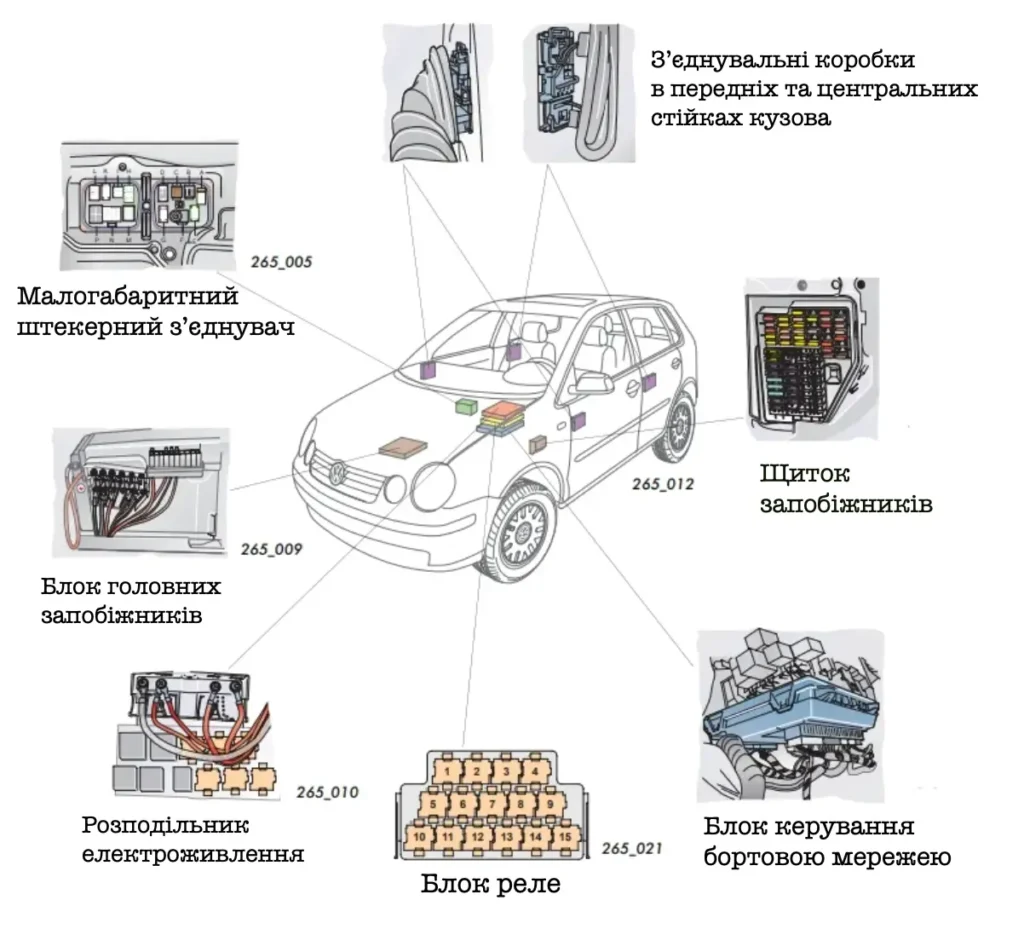

Бортові електрощити

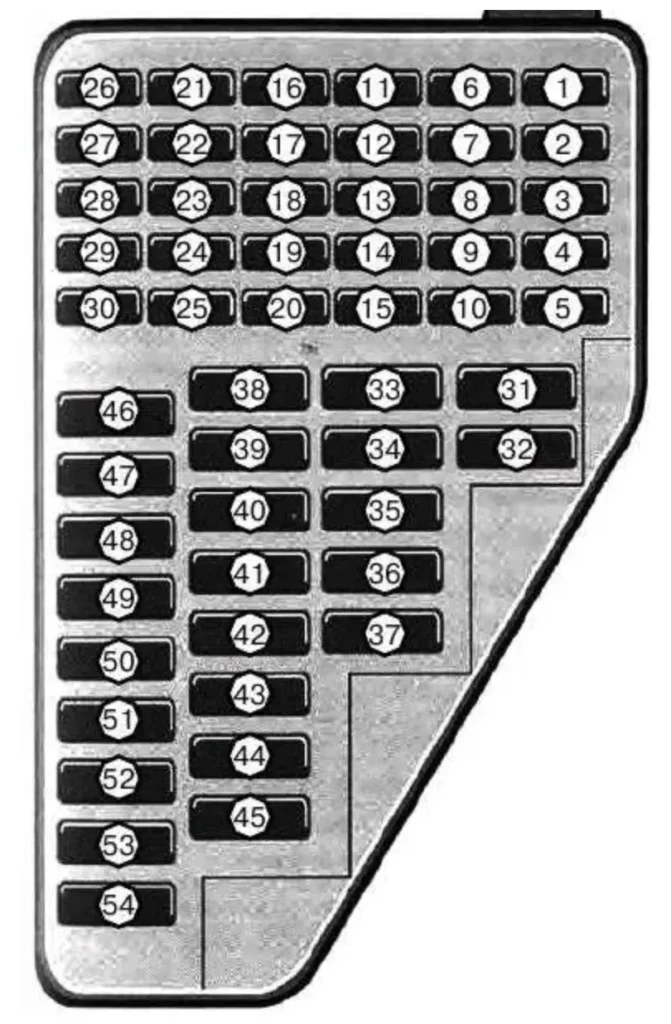

Блок запобіжників

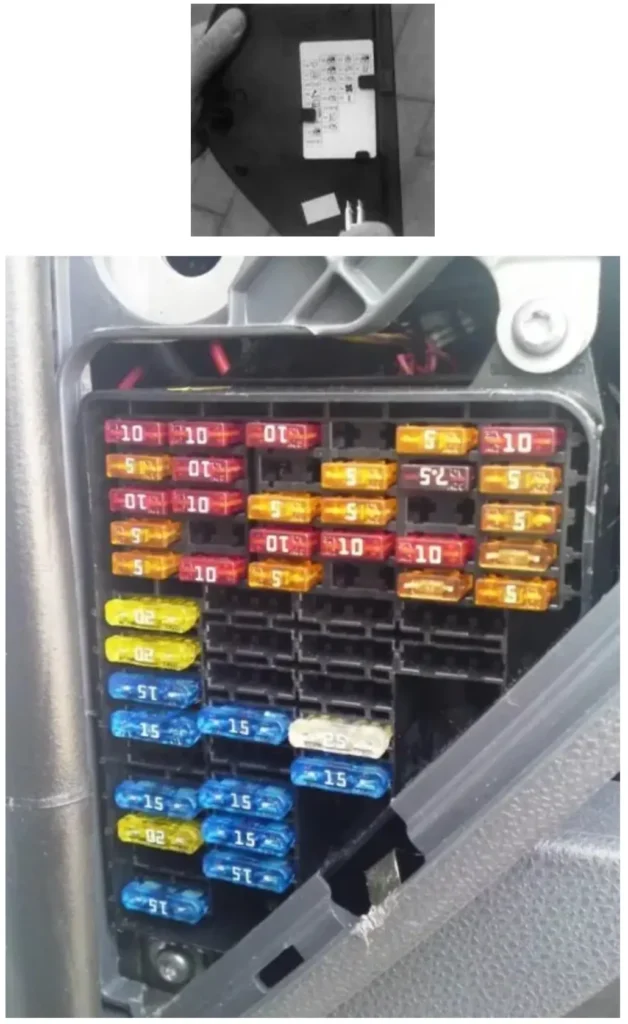

Блок запобіжників розташований у салоні, на торці приладової панелі з боку водія та закритий захисною кришкою.Перевірте позначення поточного запобіжника та номери на внутрішній стороні кришки.
| № | A | Призначення запобіжників |
|---|---|---|
| 1 | 10 | Очищувач, омивач заднього скла |
| 2 | 5 | Реостат підсвітки комбінації приладів, лампи підсвітки номерного знака |
| 3 | 5 | Задні протитуманні ліхтарі |
| 4 | 5 | Вимикач стоп-сигналів (датчик положення педалі гальма), система підтримки швидкості, система управління двигуном |
| 5 | 5 | Управління двигуном, циркуляція ОГ |
| 6 | 5 | Коректор фар |
| 7 | 5 | Управління двигуном, підсилювач кермового управління |
| 8 | 5 | Обігрівач дзеркал заднього виду на дверях |
| 9 | 10 | Управління двигуном |
| 10 | 5 | S-контакт |
| 11 | 5 | Електропривід обігрівач дзеркал заднього виду |
| 12 | 5 | Лампи переднього правого габариту, заднього правого габариту |
| 13 | 5 | Лампи переднього лівого габариту, заднього лівого габариту |
| 14 | 10 | Система управління двигуном, підігрівач впускного колектора |
| 15 | 10 | Автоматична коробка передач |
| 16 | 10 | Очищувач, омивач лобового скла |
| 17 | 5 | Управління двигуном |
| 18 | 5 | Система кондиціонування, система рециркуляції повітря (кондиціонер / обігрівач), протиугонна система, внутрішнє дзеркало заднього виду з автозатемненням, блок управління електродвигуном вентилятора системи охолодження, комбінація приладів, навігаційна система |
| 19 | 10 | Підігрівачі форсунок омивача лобового скла, ліхтарі заднього ходу |
| 20 | 5 | Комбінація приладів |
| 21 | 10 | Права фара – дальнє світло |
| 22 | 10 | Ліва фара – дальнє світло |
| 23 | 10 | Антиблокувальна система гальм, система курсової стійкості |
| 24 | 10 | Багатофункціональний блок управління 1 |
| 25 | 10 | Управління двигуном |
| 26 | 10 | Стоп-сигнали |
| 27 | 5 | Антиблокувальна система гальм (з ESP), комбінація приладів |
| 28 | 10 | Лампи освітлення салону |
| 29 | 5 | Система кондиціонування, діагностичний роз’єм (DLC), телефон |
| 30 | 5 | Багатофункціональний блок управління 1, система блокування селектора АКПП, датчик дощу (очищувач лобового скла) |
| 31 | 25 | Електродвигун склопідйомника передньої лівої двері |
| 32 | 15 | Підігрів сидінь |
| 33 | 15 | Звуковий сигнал протиугонної системи |
| 34 | 15 | Роз’єм живлення додаткового обладнання |
| 35 | 20 | Люк |
| 36 | 25 | Електродвигун вентилятора кондиціонера / обігрівача |
| 37 | 15 / 20 | Котушка(и) запалювання, комутатор(и) системи запалювання |
| 38 | 25 | Електродвигун приводу склопідйомника задньої лівої двері |
| 39 | 25 | Електродвигун приводу склопідйомника передньої правої двері |
| 40 | 10 / 30 | Управління двигуном |
| 41 | 15 | Паливний насос, підкачуючий паливний насос – бензин / TDI |
| 42 | 20 | Управління двигуном – AXU |
| 43 | 15 | Права фара – ближнє світло, коректор фар |
| 44 | 15 | Противтуманні фари |
| 45 | 15 | Управління двигуном – AUB |
| 46 | 20 | Очищувач, омивач лобового скла |
| 47 | 20 | Обігрівач заднього скла (^02/04) |
| 48 | 15 | Покажчики повороту, аварійна сигналізація |
| 49 | 15 | Прикурювач |
| 50 | 15 | Багатофункціональний блок управління 2, протиугонна система, центральний замок |
| 51 | 15 | Аудіосистема, навігаційна система |
| 52 | 20 | Звуковий сигнал, очищувач, омивач лобового скла |
| 53 | 25 | Електродвигун приводу склопідйомника задньої правої двері |
| 54 | 15 | Ліва фара – ближнє світло, коректор фар |
За прикурювач відповідає запобіжник 49 на 15А.
Релейна коробка

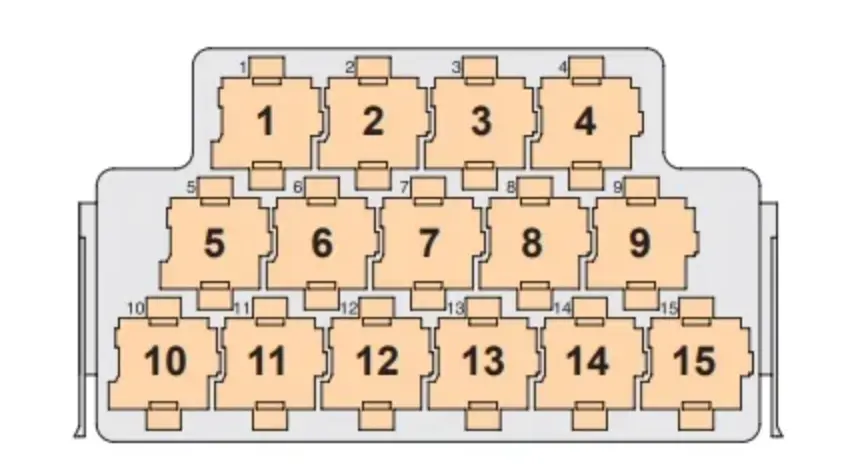

Блок реле розташований за облицюванням приладової панелі з боку водія. Volkswagen Polo 4 має одну релейну коробку з такими ж розетками.
| № | Опис |
|---|---|
| 1 | Резерв |
| 2 | Реле у ланцюзі живлення системи Motronic |
| 3 | (100) Реле свічок накалювання |
| 4 | (53) Реле підкачуючого паливного насоса (TDI) |
| 5 | (449) Реле включення габаритної лампи двері, ламп підсвітки прорізу двері |
| 6 | (53) Реле насоса омивача фар |
| 7 | (126) Реле блокування стартера |
| 8 | (53) Реле 1 додаткового обігрівача, низька потужність |
| 9 | (100) Реле 2 додаткового обігрівача, висока потужність (дизель) |
| 10 | (53/429) Реле системи управління двигуном (бензин, крім AXU) |
| 11 | (18) Реле допоміжних ланцюгів запалювання, Реле розвантаження клеми X |
| 12 | (404) Пускове реле (паливна система) (бензин, крім AXU) |
| 13 | (167) Реле паливного насоса (бензиновий двигун, крім AXU) |
| 14 | Блок запобіжників у ланцюзі автономного обігрівача |
| 15 | (109) Реле системи управління двигуном (дизель) |
У цьому блоці можуть кріпитися також і деякі запобіжники, наприклад додаткового обігрівача на 40А.
Основний блок запобіжників

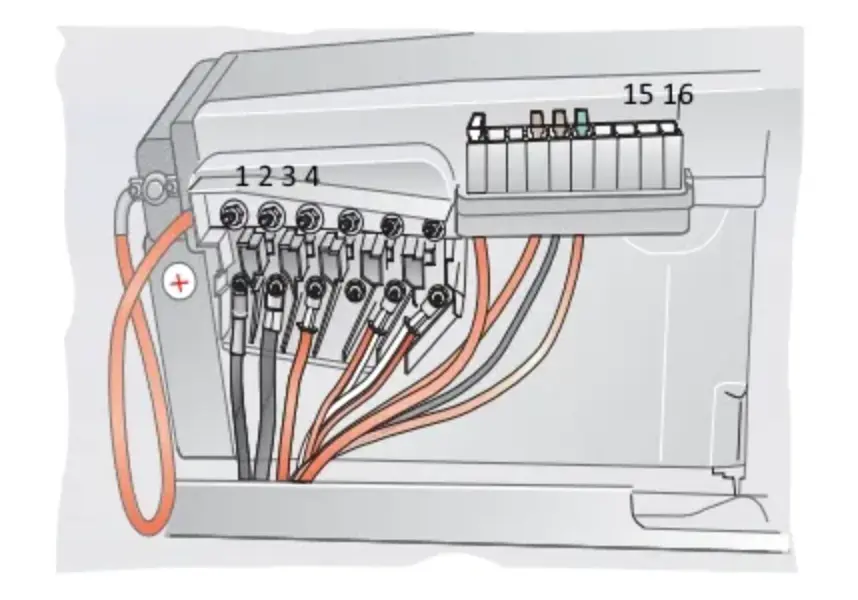

Він розташований на кришці акумулятора. Кількість запобіжників, що входять до нього, залежить від конкретної комплектації автомобіля. Тримачі блоків можуть утримувати максимум 6 лезових запобіжників і 10 лезових запобіжників. Підключення до плюсової клеми здійснюється за допомогою дроту з клемним наконечником і гвинтом. Запобіжники захищають окремі бортові схеми від перевантаження безпосередньо на виході акумулятора.
| № | A | Призначення запобіжників |
|---|---|---|
| 1 | 110 | Генератор |
| 2 | 110 | Салон, замок запалювання |
| 3 | 50 | Підсилювач кермового управління |
| 4 | 50 | Реле системи управління двигуном (AXU), насос подачі повітря на випуск |
| 5 | 40 | Електродвигун вентилятора системи охолодження |
| 6 | 40 | Антиблокувальна система гальм (ABS) |
| 7 | 40 | Антиблокувальна система гальм (ABS) |
| 8 | 30 | Електродвигун вентилятора системи охолодження |
| 9 | Резерв | |
| 10 | 5 | Багатофункціональний блок управління 1 |
| 11 | 5 | Система кондиціонування, блок управління електродвигуном вентилятора системи охолодження |
| 12 | Резерв | |
| 13 | 5 | Автоматична коробка передач |
| 14 | Резерв | |
| 15 | Резерв | |
| 16 | Резерв |
Електросхема Volkswagen Polo IV
Щоб отримати вичерпну інформацію про електросистему та детальні схеми Фольксваген Поло 4, радимо ознайомитися з цим посібником: завантажити.
