У даній публікації представлено документацію щодо електрообладнання Volkswagen Polo Classic третьої генерації, яка вироблялася в період з 1994 по 2001 рік. Враховуючи модернізацію моделі у 1999 році, посібник включає оновлені схеми та опис функціонального призначення компонентів. Ми наводимо детальний перелік реле та запобіжників автомобіля Фольксваген Поло, виділяючи елемент захисту ланцюга прикурювача та місця розташування основних блоків керування.
Модель Polo Classic у кузові седан технічно була майже повною копією іспанського автомобіля SEAT Cordoba, але з фірмовим оформленням передньої частини від Volkswagen.

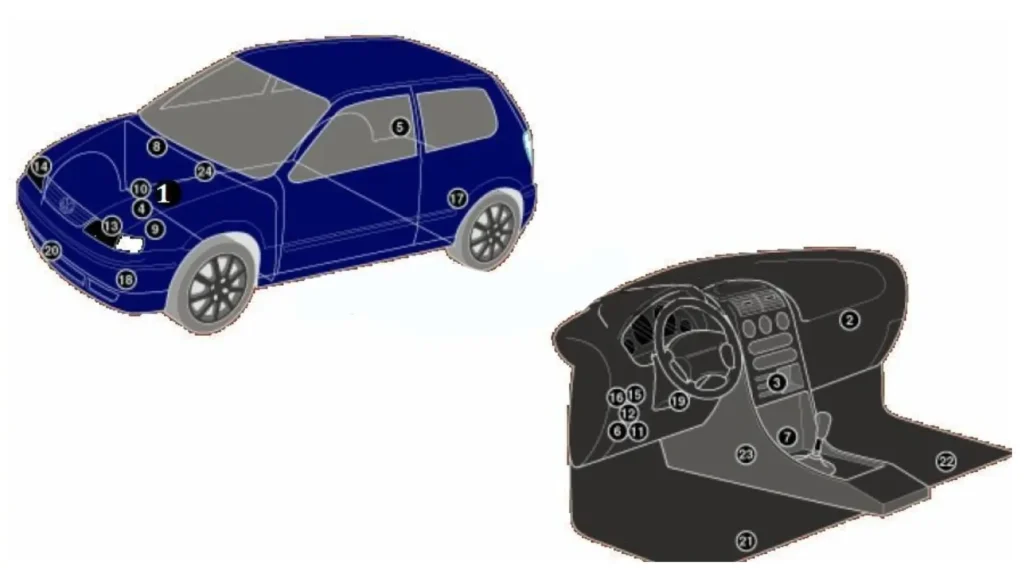

Розташування блоків управління
Опис
| 1 | Електронний блок керування ABS |
| 2 | Резистор електродвигуна вентилятора обігрівача/кондиціонера-в блоці обігрівача |
| 3 | Блок керування кондиціонером/опалювачем |
| 4 | Акумуляторна батарея |
| 5 | Блок управління центральним замком – у правій частині багажного відділення |
| 6 | Діагностичний роз’єм (DLC)-08/99 |
| 7 | Діагностичний роз’єм (DLC)-09/99> -за попільничкою |
| 8 | Електронний блок керування двигуном – на резонаторі системи впуску |
| 9 | Блок керування електродвигуном вентилятора системи охолодження |
| 10 | Блок запобіжників реле, моторний відсік |
| 11 | Блок запобіжників реле, панель приладів 1 |
| 12 | Блок запобіжників реле, панель приладів 2 |
| 13 | Блок керування ксеноновими фарами (лев.) |
| 14 | Блок керування ксеноновими фарами (прав.) |
| 15 | Блок управління свічками розжарювання біля блоку запобіжників, реле приладової панелі 2 |
| 16 | Реле свічок розжарювання біля блоку запобіжників, реле приладової панелі 2 |
| 17 | Блок управління коректором фар-у лівій частині багажного відділення |
| 18 | Звуковий сигнал – за бампером |
| 19 | Електронний блок керування іммобілайзером |
| 20 | Датчик температури навколишнього повітря |
| 21 | Блок керування підігрівом сидіння водія – під сидінням |
| 22 | Блок управління підігрівом сидіння пасажира-під сидінням |
| 23 | Електронний блок керування SRS |
| 24 | Електронний блок управління КПП – на резонаторі системи впуску |
Пасажирський салон

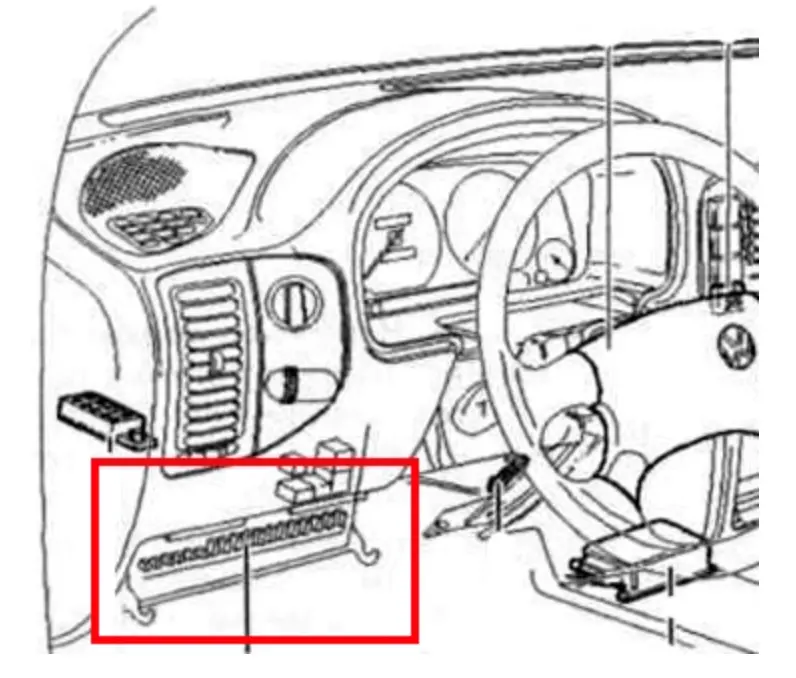

Він розташований під панеллю приладів з боку водія і закритий захисною кришкою.

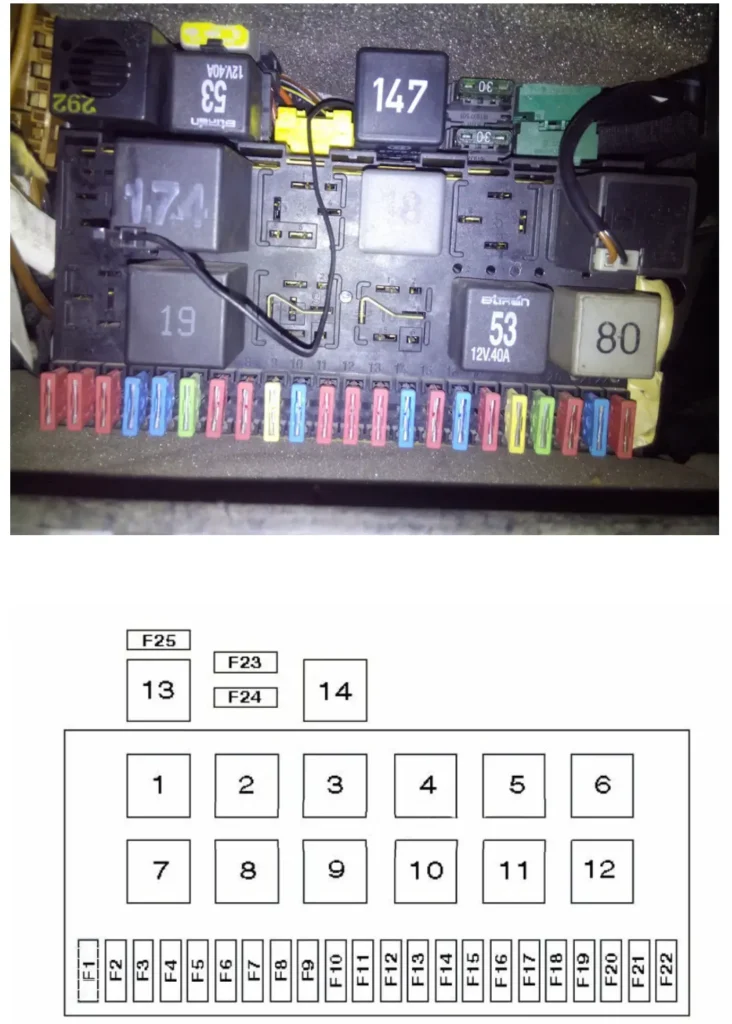

Тип 1
Опис
| 1 | Реле електромагнітної муфти компресора кондиціонера |
| 2 | Реле очищувача омивача заднього скла |
| 3 | |
| 4 | Реле допоміжних ланцюгів запалювання |
| 5 | |
| 6 | Реле-переривник покажчиків повороту |
| 7 | Реле насоса омивача фар |
| 8 | Реле переривчастого режиму роботи очищувача омивача лобового скла |
| 9 | Зумер попередження про залишені включені габарити |
| 10 | Перемичка (задній протитуманний ліхтар) |
| 11 | Перемичка (звуковий сигнал) |
| 12 | Реле паливного насосу |
| 13 | Реле свічок розжарювання |
| 14 | Реле підігрівача впускного колектора |
| F1 | (10A) Ліва фара – ближнє світло, коректор фар-лев. |
| F2 | (10A) Права фара-ближнє світло, коректор фар-прав. |
| F3 | (10A) Лампа підсвічування номерного знака |
| F4 | (15A) Очищувач заднього скла |
| F5 | (15A) Очищувач омивача лобового скла, підігрівач форсунок омивача лобового скла |
| F6 | (20A) Електродвигун вентилятора обігрівача, реле кондиціонера |
| F7 | (10A) Передні та задні габарити-праві |
| F8 | (10A) Передні та задні габарити – ліві |
| F9 | (20A) Обігрівач заднього скла |
| F10 | (15A) Задній протитуманний ліхтар |
| F11 | (10A) Далекий світло-ліва фара |
| F12 | (10A) Далеке світло- права фара |
| F13 | (10A) Звуковий сигнал |
| F14 | (15A) Ліхтарі заднього ходу, дзеркала заднього виду на дверях |
| F15 | (10A) Електроустаткування двигуна |
| F16 | (15A) Комбінація приладів |
| F17 | (10A) Лампи покажчиків повороту |
| F18 | (20A) Паливний насос, кисневий датчик |
| F19 | (30A) Реле електродвигуна вентилятора системи охолодження |
| F20 | (10A) Стоп-сигнали |
| F21 | (15A) Лампи освітлення салону, центральний замок, панель приладів, діагностичний роз’єм |
| F22 | (10A) Аудіосистема, прикурювач |
| F23 | (30A)ABS |
| F24 | (30A)ABS |
| F25 | (50A) Свічки розжарювання |
У цьому виконанні за прикурювач відповідає запобіжник номер 22.

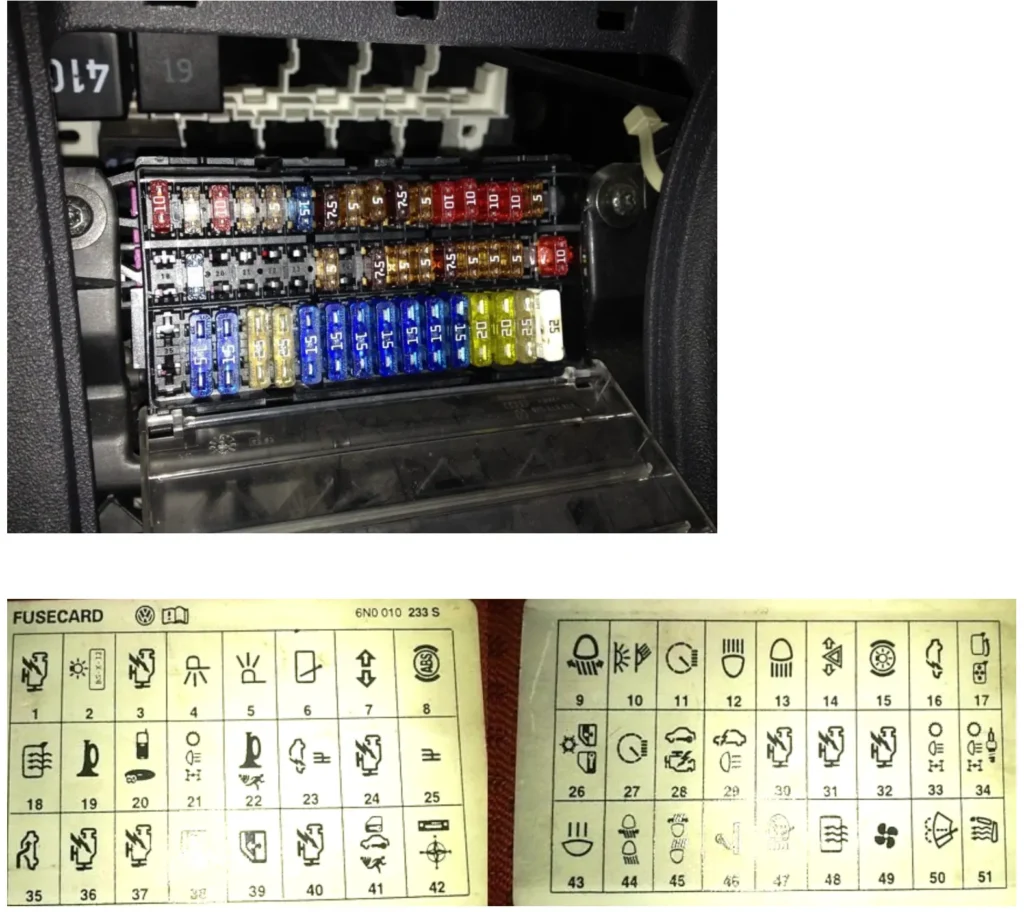

Тип 2
Опис
| 1 | 10A нагрівач кисневого датчика |
| 2 | 5A світло номерний знак |
| 3 | 10A паливний інжектор |
| 4 | 5A габаритний ліхтар LH |
| 5 | 5A габаритний ліхтар RH |
| 6 | 15A двірник заднього вікна |
| 7 | 7.5A індикатори посібника |
| 8 | 5A ABS з EDL/ESP |
| 9 | 5A коректор фар |
| 10 | 7.5A внутрішнє освітлення, світло рукавичного боксу, світло дзеркала марнославства |
| 11 | 5A діагностичний роз’єм, кондиціювання повітря |
| 12 | 10A Фара права |
| 13 | 10A Фара ліва |
| 14 | 10А світлова сигналізація небезпеки |
| 15 | 10А стоп-сигнали |
| 16 | 5А вимикач займання, комутатор |
| 17 | – |
| 18 | 5А дзеркала з підігрівом |
| 19 | 15А сигнал |
| 20 | 10А Телематика |
| 21 | 5A Електронний блок керування КПП |
| 22 | 15А система аварійної сигналізації |
| 23 | 5А EGR, метр маси повітря, додаткове реле нагрівача, реле запальної свічки |
| 24 | 5А вимикач педалі зчеплення (Дизель) |
| 25 | 5А Вимикач рівня селектора (автоматична коробка) |
| 26 | 7.5А кондиціонер, система замикання дверей з центральним керуванням, вікна з електричним склопідйомником, дзеркала з електропідігрівом, навігаційна система |
| 27 | 5А комбінація приладів |
| 28 | 5А пристрій датчика спідометра, пристрій автоматичного блокування двигуна |
| 29 | 7.5А ліхтарі заднього ходу, жиклери омивача з підігрівом, вирівнювання передньої фари |
| 30 | 5А Клапан EGR |
| 31 | 10А керування двигуном |
| 32 | 5А паливний блок керування вимкнення (Дизель) |
| 33 | 10A Електронний блок правління КПП |
| 34 | 10А трансформатор запалювання |
| 35 | 25А люк |
| 36 | 15А керування двигуном |
| 37 | 15А керування двигуном |
| 38 | 25А вікно з електричним склопідйомником водіїв |
| 39 | 25А вікно з електричним склопідйомником пасажирів |
| 40 | 15А паливний насос |
| 41 | 15А центральний замок, система аварійної сигналізації |
| 42 | 15А радіо, навігація |
| 43 | 15А передні та задні протитуманні фари |
| 44 | 15А коректор лівої фари |
| 45 | 15А коректор правої фари |
| 46 | 15А прикурювач |
| 47 | 20А омивач фар |
| 48 | 20А заднє скло з підігрівом |
| 49 | 25А двигун вентилятора з підігрівом |
| 50 | 15А двірники |
| 51 | 15А сидіння з підігрівом |
За прикурювач відповідає запобіжник номер 46 на 15А.
Як видно з фото прикладу, блок реле в цьому варіанті розташований за блоком запобіжників.Тут можуть бути наступні елементи:
- Реле сигналізації
- Реле омивача лобового скла
- Реле допоміжних ланцюгів запалювання
- Реле паливного насоса
- Реле підігріву дзеркал

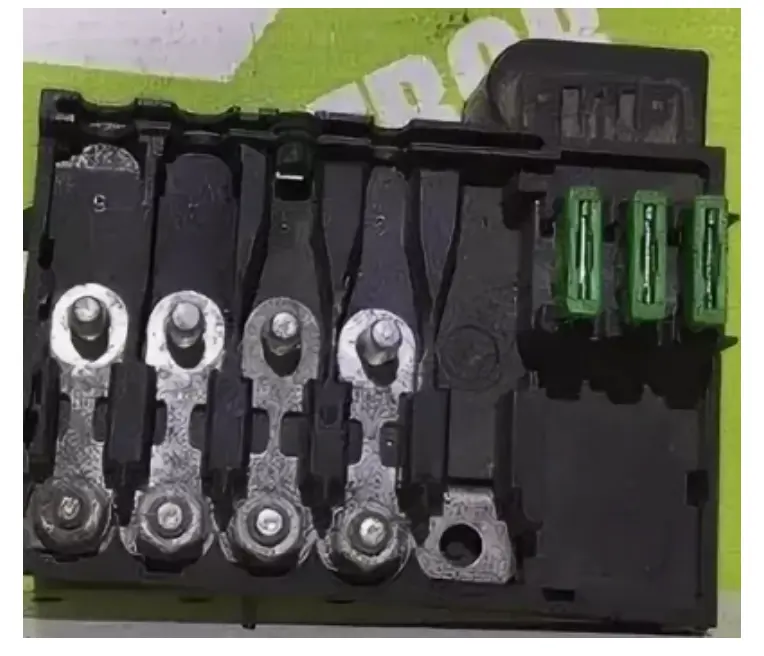

Моторний відсік
Він розташований у кришці акумулятора. Складається з запобіжників великої потужності та запобіжників.
Опис
| 1 | (110A) Генератор |
| 2 | (80A) |
| 3 | (50A) Свічки розжарювання |
| 4 | (50A) Дизель: Свічки розжарювання. (30А) Бензин: Кондиціонер обігрівач |
| 5 | (30A) Система ABS/ESP |
| 6 | (30A) Система ABS/ESP |
| 7 | (30A) Електродвигун вентилятора системи охолодження |
| 8 | (20A) Кондиціонер / обігрівач |
| 9 | (10A) Кондиціонер / обігрівач |
