Volkswagen Pointer випускався у двох поколіннях, починаючи з 1994 року, та здобув популярність на різних глобальних ринках як маневрений міський автомобіль. В Україні цю модель частіше зустрічають на вторинному ринку, де цінують її простоту та надійність. У нашій публікації ми підготували детальний опис блоків запобіжників і реле Фольксваген Пойнтер зі схемами та фотоприкладами, а також окремо виділили запобіжник, що відповідає за роботу прикурювача.
Зверніть увагу: кількість та розташування елементів у блоках можуть відрізнятися залежно від року випуску та конкретної комплектації автомобіля.

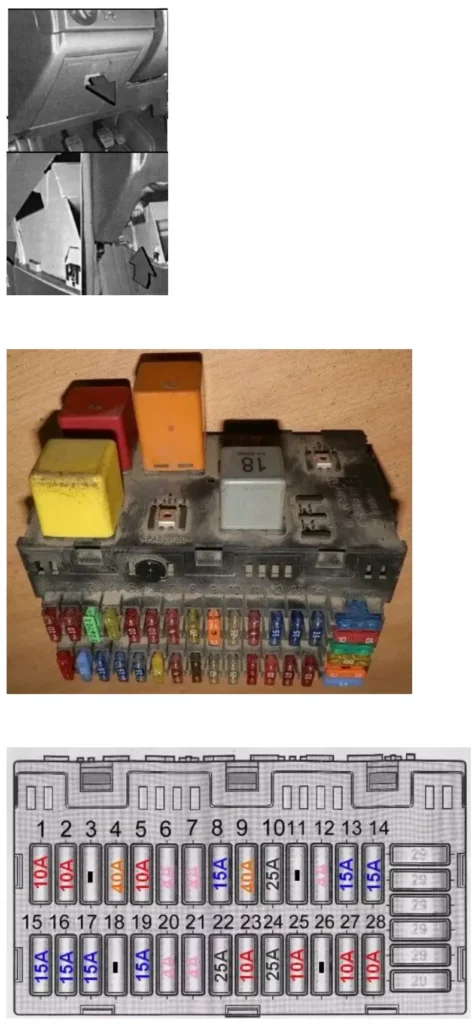

Блок запобіжників і реле
Він знаходиться під панеллю приладів, за бардачком. Щоб отримати доступ до ящиків, потрібно зняти сам ящик.
Позначення
| 1 | Звуковий сигнал |
| 2 | Лівий коректор нахилу фар |
| 3 | Система ABS |
| 4 | Вентилятор радіатора першої стадії |
| 5 | Правий коректор нахилу фар |
| 6 | Годинник, Освітлення багажного відділення, Внутрішнє освітлення |
| 7 | Праві стоянкові вогні |
| 8 | Вогні гальмові, Аварійна світлова сигналізація, Світловий сигнал |
| 9 | Вентилятор радіатора другої стадії |
| 10 | Кондиціонер |
| 11 | Резерв |
| 12 | Центральний замок, Система охоронної сирени |
| 13 | Система упорскування |
| 14 | Паливний насос |
| 15 | Праве дальнє світло, Контрольна лампа |
| 16 | Ліве дальнє світло |
| 17 | Передній склоочисник та омивач вітрового скла, склоомивач заднього скла |
| 18 | Протитуманні фари |
| 19 | Дванадцятивольтова штепсельна розетка |
| 20 | Ліві стоянкові вогні |
| 21 | Ящик для рукавичок, Попільничка, Прикурювач, Ліхтар освітлення номерного знака, Задні протитуманні фари, Вогні стоянки |
| 22 | Обігрів заднього скла |
| 23 | Склоочисник заднього скла |
| 24 | Вентиляційна система |
| 25 | Прикурювач, попереджувальний сигнал про використання ременів безпеки |
| 26 | Регулювання зовнішніх дзеркал |
| 27 | Покажчики поворотів, Контрольні лампи покажчиків поворотів, Попереджувальні вогні, Резервний запас палива, Покажчик температури охолоджувальної рідини |
| 28 | Ліхтарі заднього ходу |
| 29 | Запасні запобіжники |
За прикурювач відповідають запобіжник номер 21 чи 25.
У цій коробці (з верхом) є основна секція з реле.
Призначення реле
- Реле переднього склоочисника
- Реле покажчика поворотів та аварійної сигналізації
- Pеле для а/м з очищувачем або омивачем заднього скла
- Реле протитуманних фар
- Реле відключення обігріву заднього скла
- Функція X (зарезервована позиція)
- Реле сигналу
- Термозапобіжник для склопідйомників з електроприводом
- центральний замок
- Реле кондиціонера
- Реле коректора фар

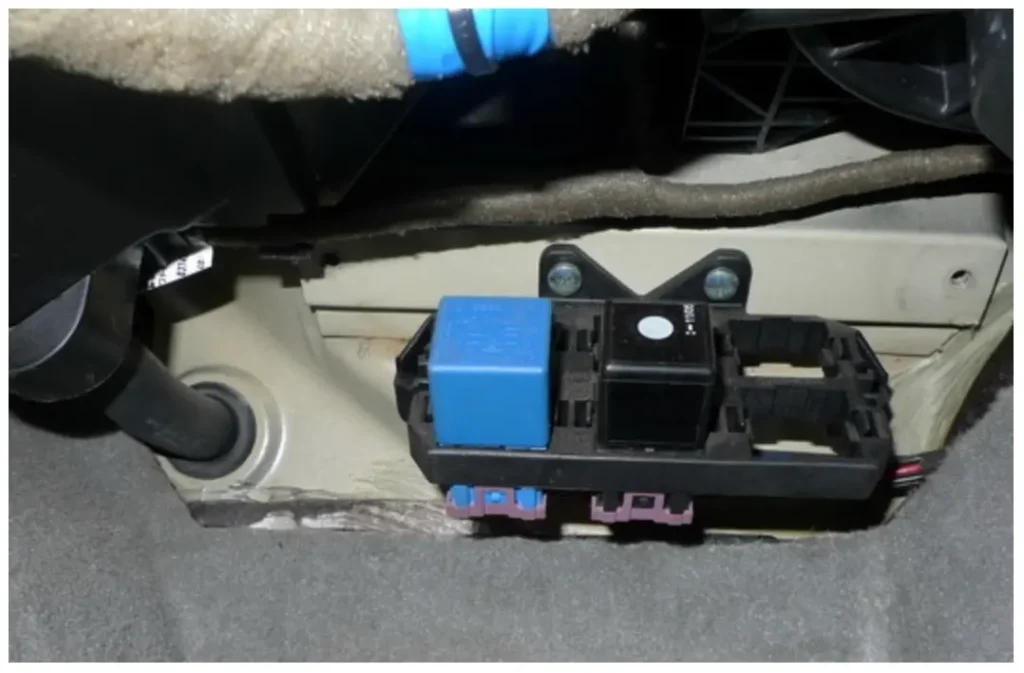

Додаткова коробка реле
Він розташований за обшивкою, біля ніг переднього пасажира.
Тут можуть бути такі елементи: реле системи впорскування, реле паливного насоса, реле високої потужності.
На деяких моделях автомобілів ще кілька додаткових запобіжників знаходяться у моторному відсіку, наприклад, на акумуляторній батареї.
