Volkswagen New Beetle (A4) випускався у 1998–2008 роках. Попри візуальну схожість із класичним Beetle, даний автомобіль є повністю самостійною інженерною розробкою з іншою архітектурою електричних мереж. Стаття містить схеми та опис функціонального призначення запобіжників і реле Фольксваген Нью Бітл, включаючи ідентифікацію запобіжника прикурювача. Комплектація електроніки може варіюватися, тому для точної діагностики рекомендується використовувати технічну документацію конкретного року випуску.
New Beetle став справжнім феноменом маркетингу, адже його «ретро-футуристичний» дизайн дозволив компанії Volkswagen успішно відродити легендарний бренд і привернути увагу нового покоління водіїв.
Моторний відсік

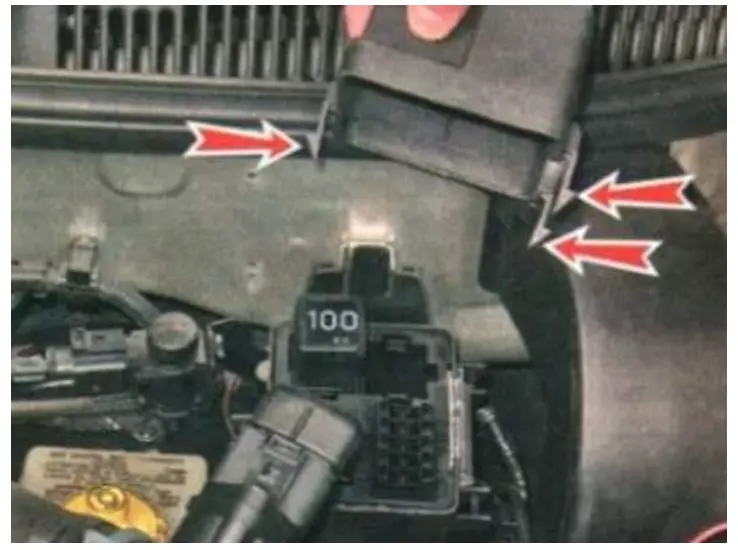

Релейна коробка

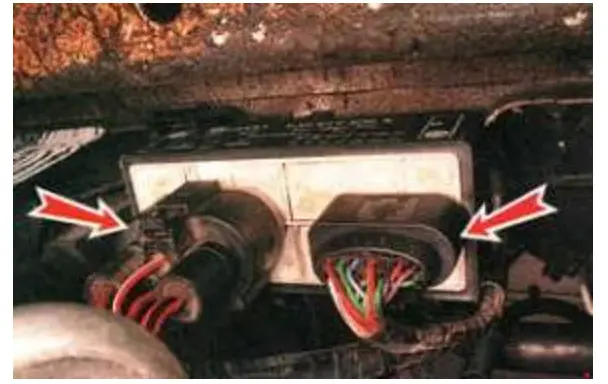

Під капотом на перегородці розташований додатковий блок реле. Там можуть розташовуватися наступні реле: включення насоса вторинного повітря або свічки розжарювання. Покажчик поворотів і реле сигналізації вбудовані в сам перемикач сигналізації. А блок управління електровентиляторами системи охолодження встановлений на лівому лонжероні під акумулятором.

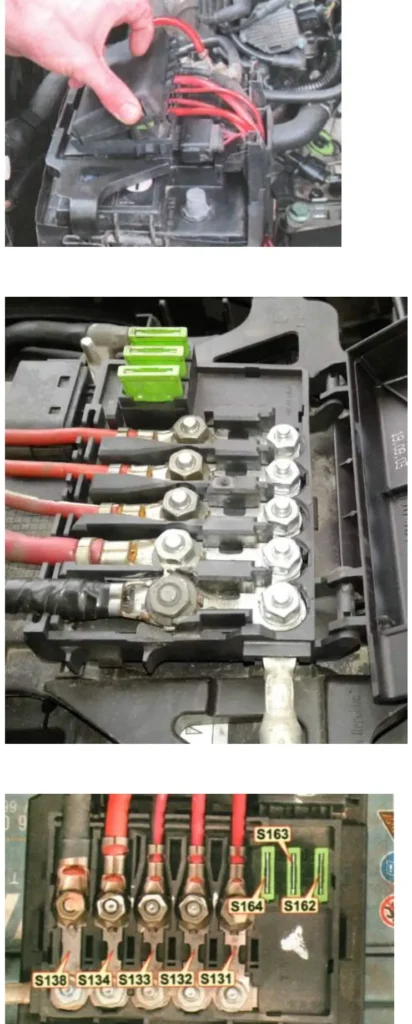

Ящик на кришці акумулятора
Він знаходиться на кришці акумуляторної батареї. Складається з відділу запобіжників та плавких вставок високої потужності.
Позначення
| S131 | 50А Насос вторинного повітря |
| S132 | 50А Система керування двигуна |
| S133 | 40/50А Електродвигун вентилятора системи охолодження двигуна |
| S134 | 110А Електроустаткування |
| S138 | 110/150А Висновок «В+» генератора |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | 30А Електродвигун вентилятора системи охолодження двигуна |
Пасажирський салон

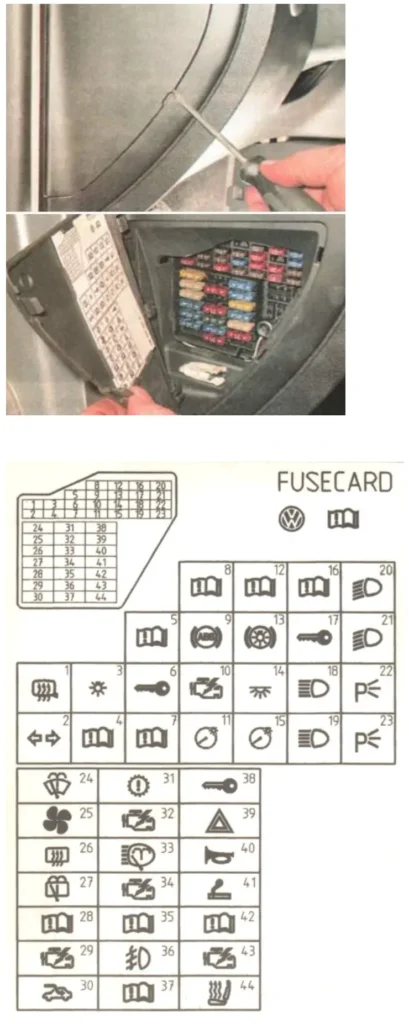

Блок запобіжників
Він розташований у лівій частині панелі приладів і закритий захисною кришкою. На зворотному боці якого повинна бути інструкція з поточним призначенням запобіжників.
Опис
| F1 | 10А Лампа освітлення речового ящика, електрообігрів дзеркал |
| F2 | 10А Покажчики повороту, аварійна сигналізація, електрокоректор світла Фар |
| F3 | 5А Реле протитуманних фар, регулятор освітлення |
| F4 | 5А Лампи ліхтарів освітлення номерного знака |
| f5 | 7,5А Кондиціонер, система керування двигуном, електропривод дзеркал, обігрів сидінь |
| F6 | 5А Центральне блокування замків та електричні склопідйомники |
| f7 | 10А Лампи світла заднього ходу |
| F9 | 5А АБС, система стабілізації руху, система керування тяговою силою |
| F10 | 15А Електронний блок керування (ЕБУ) |
| F11 | 5А Щиток приладів |
| F12 | 7,5А Живлення діагностичного приладу |
| F13 | 10А Лампи сигналів гальмування |
| F14 | 10А Лампи освітлення салону |
| F15 | 5А Щиток приладів, система стабілізації руху |
| F18 | 10А Права фара (дальнє світло) |
| F19 | 10А Ліва фара (дальнє світло) |
| F20 | 15А Права фара (ближнє світло), права фара (газорозрядна лампа), керування світлом фар з газорозрядними лампами |
| F21 | 15А Ліва фара (ближнє світло), ліва фара (газорозрядна лампа) |
| F22 | 5А Лампа габаритною світла (права фара) |
| F23 | 5А Лампа габаритного світла (ліва фара) |
| F24 | 20А Електродвигун очищувача вітрового скла, електродвигун склоомивача |
| F25 | 25А Електровентилятор обігрівача, кондиціонер |
| F26 | 25А Електрообігрів заднього скла |
| F27 | 15А Електродвигун очищувача скла дверей багажного відділення |
| F28 | 15А Паливний насос |
| F29 | 15А Електронний блок керування, запалювання |
| F31 | 20А Автоматична коробка передач |
| f32 | 10А Форсунки |
| f34 | 10А Система керування двигуном |
| F35 | 30А Гніздо 12 В |
| F36 | 15А Протитуманні фари |
| F37 | 10А Автомагнітола, система «комфорт», центральне блокування, електричні склопідйомники |
| F38 | 15А Лампа освітлення багажника, центральне блокування, кришка лючка горловини паливного бака |
| F39 | 15А Аварійна сигналізація |
| F40 | 20А Звуковий сигнал |
| F41 | 15А Запобіжник прикурювача |
| F42 | 15А Автомагнітола |
| f43 | 10А Система керування двигуном |
| F44 | 15А Обігрів сидінь |
За прикурювач відповідає запобіжник номер 41 на 30А.

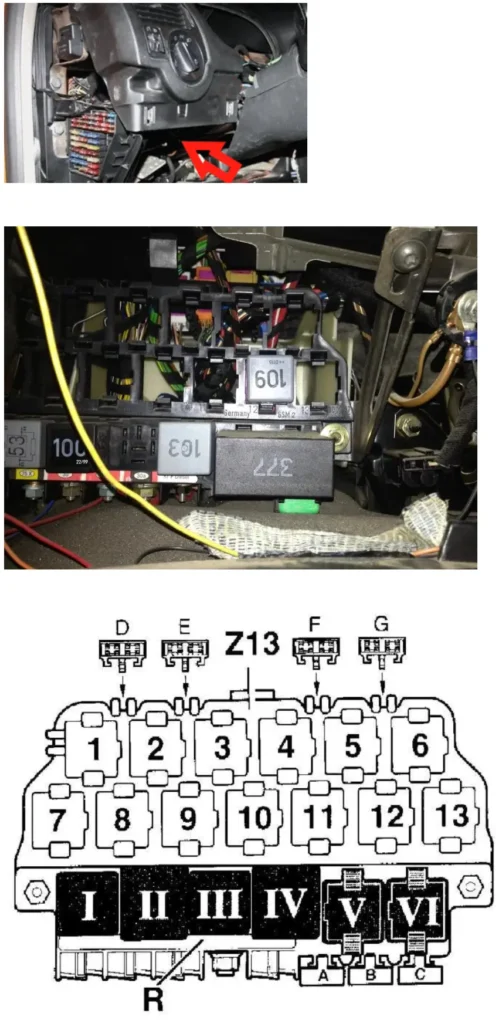

Релейна коробка
Основний блок з реле знаходиться під самою панеллю, з боку водія.
Розшифровка
Блок R
- I Реле звукового сигналу — Реле 53
- II Проміжне реле контакту Х – Реле 100
- III Вільне
- IV Реле паливного насосу. Реле свічок розжарювання – Реле 409/167/103
- V Реле склоочисників – Реле 603, 377, 389, 192
- VI Вільне
- А Запобіжник для електричного регулювання сидіння
- В вільне
- З Запобіжник для електричних склопідйомників, центрального замку та зовнішніх дзеркал заднього виду, що обігріваються.
Блок Z13
- Реле протитуманних фар – Реле 53
- Реле дистанційного розблокування задніх дверей
- Реле блокування стартера
- Вільне
- Вільне
- Реле розподільне для радіо/телефону — Реле 147
- Реле електронного контролю частоти обертання (EPS)
- Реле зовнішнього освітлення
- Реле паливного насоса (Syncro-дизель) та блок управління сигналізації – ТАКСІ
- Блок управління сигналізації – ТАКСІ
- Реле блокування стартера та заднього ходу – Реле 175
- Реле подачі напруги на клему 30
- Реле вентилятора радіатора (кондиціонер)
Плавкі запобіжники на блоці Z13
- D Вільне
- Е Задній склопідйомник
- F Миготливий світлосигнальний пристрій для попереджувальної сигналізації крадіжки
- G Рупор для попереджувальної сигналізації крадіжки
