Чотиридверний фастбек Volkswagen Arteon доступний з 2017 року по теперішній час. У цій статті ви знайдете схеми блоків запобіжників Arteon 2017, 2018 та 2019 років, інформацію про розташування панелей запобіжників усередині автомобіля, а також дізнаєтеся призначення кожного запобіжника (розкладку запобіжників) і реле.
На Фольксваген Артеон штатно встановлюється електронно-регульована підвіска DCC (Dynamic Chassis Control). За її роботу, а також за живлення численних датчиків положення кузова відповідають спеціальні високонавантажені реле та виділені запобіжники у моторному відсіку, які забезпечують швидкий відгук амортизаторів у режимі реального часу.
Блок запобіжників салону
Розташування блоку запобіжників

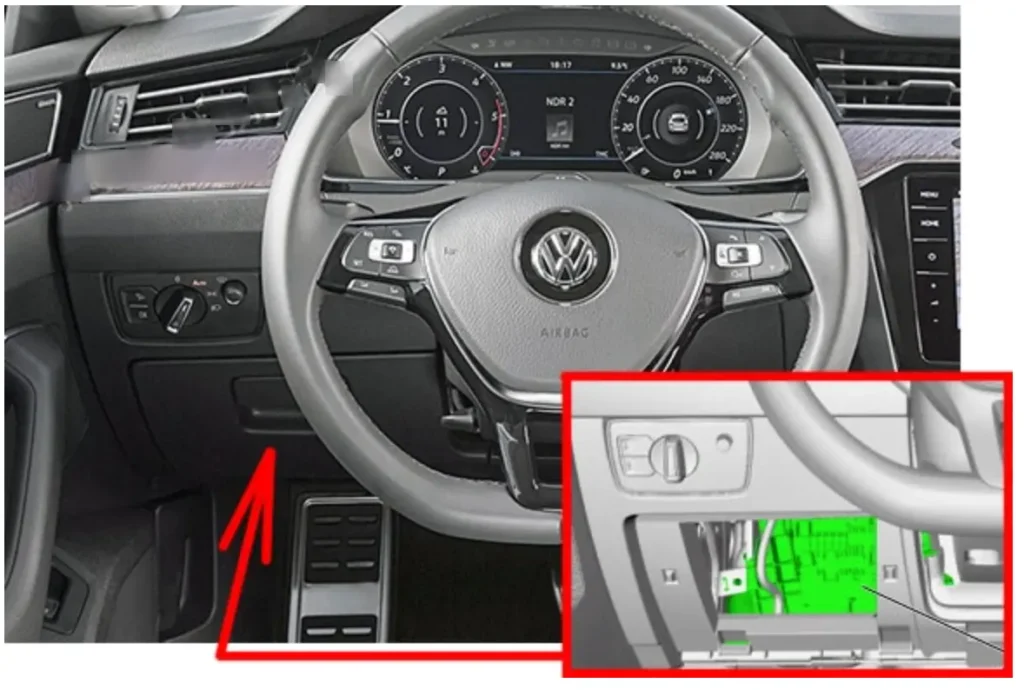

Лівостороннє кермо: блок запобіжників розташований за відсіком для зберігання з лівого боку панелі приладів.

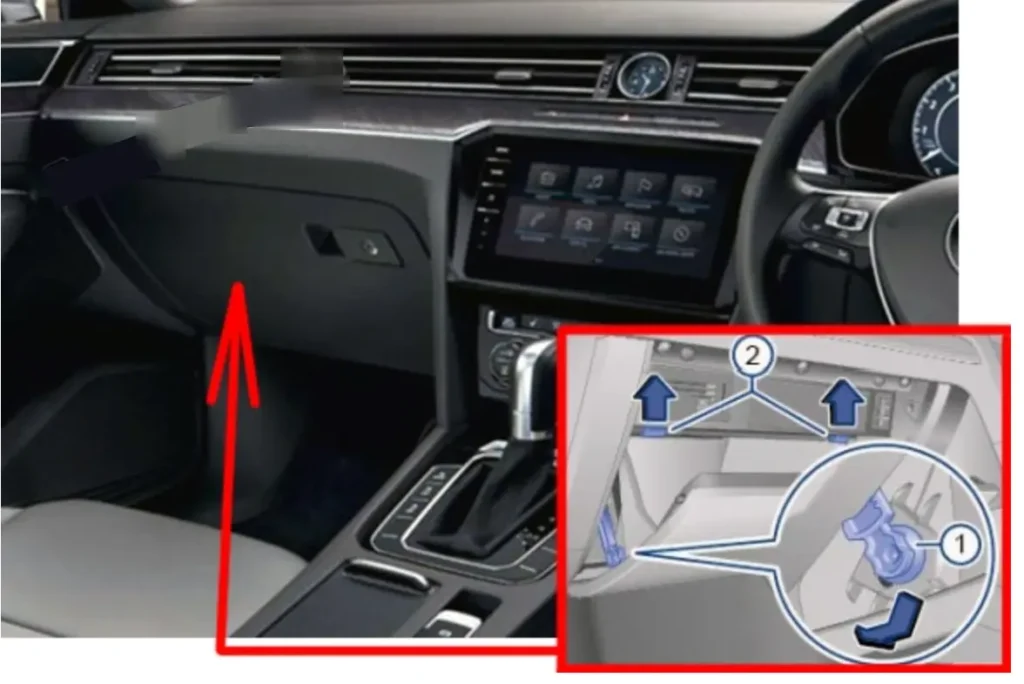

Правостороннє кермо: цей блок запобіжників розташований за кришкою з лівого боку бардачка.

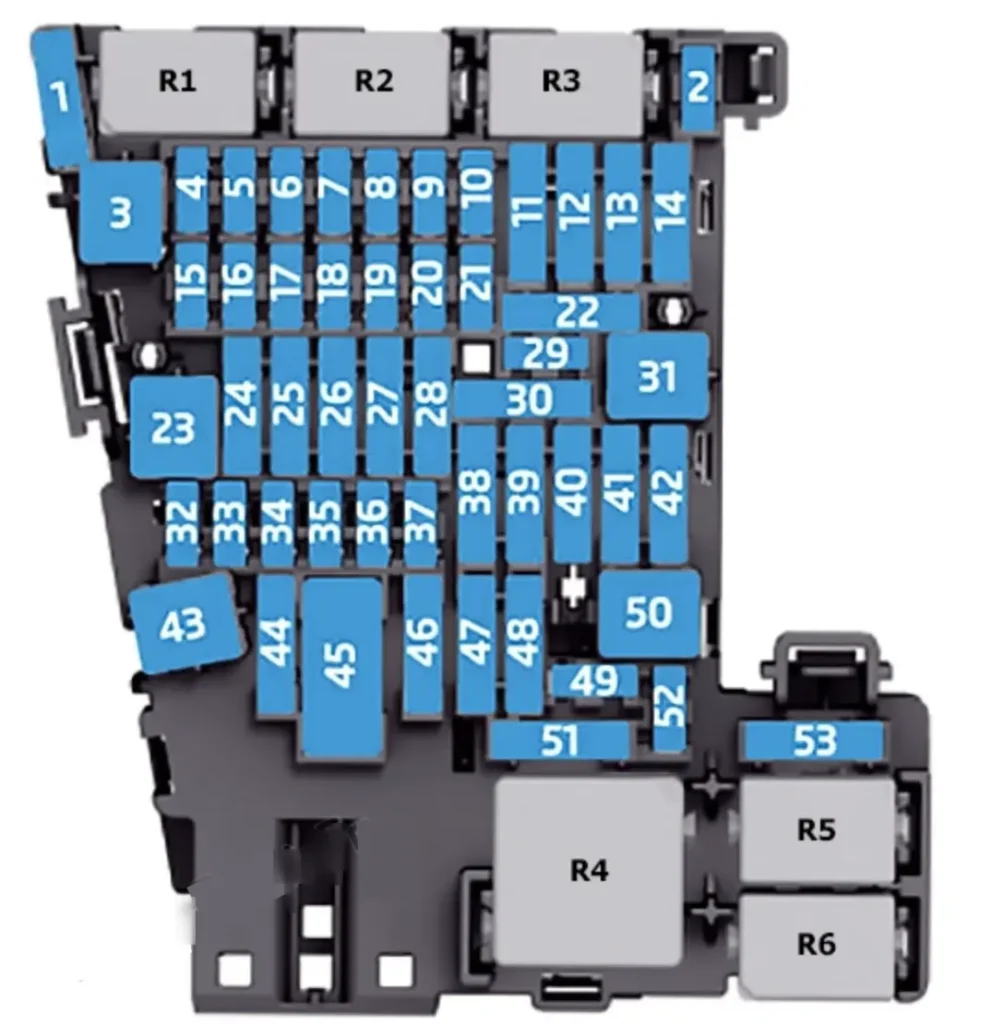

Схема блоку запобіжників
| № | Ампераж | Функція |
|---|---|---|
| 1 | 30 А | Блок керування нагрівачем реагенту -J891- |
| 2 | 10 А | Блок електроніки рульової колонки -J527- |
| 3 | – | – |
| 4 | 7.5 А / 10 А | Сирена сигналізації -H12- |
| 5 | 5 А / 7.5 А | Діагностичний інтерфейс шини даних -J533- |
| 6 | 5 А / 7.5 А | Важіль селектора -E313- |
| 7 | 10 А | Блок керування опаленням і кондиціонуванням -EX21-; блок керування та дисплей заднього клімат-контролю -E265-; приймач дистанційного керування додаткового підігрівача охолоджувальної рідини -R149-; реле обігріву заднього скла -J9-; аналоговий годинник -Y-; блок керування системою контролю тиску в шинах -J502- |
| 8 | 7.5 А / 10 А | Поворотний перемикач світла -EX1-; кнопка електромеханічного стоянкового гальма -E538-; датчик дощу та світла -G397-; діагностичний роз’єм -U31-; датчик сигналізації -G578-; світлодіод лівого фонового підсвічування -L181-; світлодіод правого фонового підсвічування -L182-; переднє салонне освітлення -WX1-; датчик сигналізації -G578-; блок керування поворотним світлом і регулюванням дальності фар -J745-; підсвітка контуру передніх лівих дверей -L251-; підсвітка контуру задніх лівих дверей -L253-; підсвітка контуру передніх правих дверей -L252-; підсвітка контуру задніх правих дверей -L254- |
| 9 | 5 А / 7.5 А | Блок електроніки рульової колонки -J527- |
| 10 | 7.5 А / 10 А | Блок дисплея переднього інформаційного екрана та блок керування -J685-; блок керування проекційним дисплеєм -J898- |
| 11 | 40 А | Блок керування бортовим живленням -J519- |
| 12 | 20 А | Блок керування 1 інформаційної електроніки -J794-; блок керування навігаційною системою -J856- ¹⁾ |
| 13 | 25 А | Передній лівий ремінь безпеки -NX10- |
| 14 | 40 А | Блок керування вентилятором свіжого повітря -J126- |
| 15 | 10 А | Блок керування електронним замком рульової колонки -J764- |
| 16 | 7.5 А | Двосторонній підсилювач сигналу для мобільного телефону/передачі даних -J984-; USB зарядний роз’єм 1 -U37-; відсік для зберігання з інтерфейсом для мобільного телефону -R265-; USB-хаб -R293- |
| 17 | 7.5 А | Комбінація приладів -KX2-; блок керування модулем екстреного виклику та зв’язку -J949- |
| 18 | 7.5 А | Блок керування камерою кругового огляду -J928-; ручка кришки багажника -EX37-; задня камера кругового огляду -R246- |
| 19 | 7.5 А | Інтерфейс системи доступу та запуску -J965- |
| 20 | 7.5 А / 10 А / 15 А | Реле системи дозування реагенту -J963-; реле вакуумного насоса -J318- |
| 21 | 15 А | Блок керування повним приводом -J492- |
| 22 | 15 А | Блок керування розпізнаванням причепа -J345- |
| 23 | 20 А / 30 А | Блок керування регулюванням розсувного даху -J245- |
| 24 | 40 А | Блок керування бортовим живленням -J519- |
| 25 | 30 А | Блок керування дверима водія -J386-; блок керування задніми лівими дверима -J926- |
| 26 | 30 А | Блок керування бортовим живленням -J519- |
| 27 | 30 А | Блок керування бортовим живленням -J519- |
| 28 | 25 А | Блок керування розпізнаванням причепа -J345- |
| 29 | 5 А | Реле системи дистанційного запуску -J471- |
| 30 | 10 А | Реле системи дистанційного запуску -J471- |
| 31 | 30 А | Блок керування кришкою багажника -J605- |
| 32 | 10 А | Передня камера систем допомоги водієві -R242-; блок керування адаптивним круїз-контролем -J428-; блок керування паркувальним асистентом -J446-; блок керування допомогою при зміні смуги -J769-; блок керування допомогою при зміні смуги 2 -J770- |
| 33 | 5 А / 7.5 А | Блок керування подушками безпеки -J234- |
| 34 | 7.5 А | Салонне дзеркало -EX5-; реле розеток живлення -J807-; вимикач заднього ходу -F4-; датчик тиску в контурі холодоагенту -G805-; датчик якості повітря -G238-; центральний модуль перемикачів на панелі приладів -EX22-; модуль перемикачів 1 у центральній консолі -EX23-; блок керування структурним звуком -J869-; кнопка електромеханічного стоянкового гальма -E538- |
| 35 | 7.5 / 10 А | Діагностичний роз’єм -U31- |
| 36 | 5 А / 7.5 А | Передня права фара -MX2- |
| 37 | 5 А / 7.5 А | Передня ліва фара -MX1- |
| 38 | 25 А | Блок керування розпізнаванням причепа -J345- |
| 39 | 30 А | Блок керування дверима переднього пасажира -J387-; блок керування задніми правими дверима -J927- |
| 40 | 20 А | Розетка 12В -U5-; розетка 12В 2 -U18-; розетка 12В 3 -U19- |
| 41 | 25 А | Передній правий ремінь безпеки -NX11- |
| 42 | 40 А | Блок керування бортовим живленням -J519- |
| 43 | 40 А | Блок керування Digital Sound Package -J525- |
| 44 | 15 А | Блок керування розпізнаванням причепа -J345- |
| 45 | 15 А | Блок керування регулюванням сидіння водія -J810-; вентилятор подушки переднього лівого сидіння 1 -V514-; вентилятор спинки переднього лівого сидіння 1 -V512- |
| 46 | 30 А | Перетворювач постійного/змінного струму з розеткою, 12В–230В -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5 А / 7.5 А | Датчик положення зчеплення -G476-; реле стартера 1 -J906-; реле стартера 2 -J907- |
| 50 | 40 А | Блок керування кришкою багажника -J605- |
| 51 | 25 А | Блок керування та дисплей заднього клімат-контролю -E265- |
| 52 | 15 А | Блок керування електронно-керованим демпфуванням -J250- |
| 53 | 30 А | Реле обігріву заднього скла -J9- |
Реле
| Позначення | Функція |
|---|---|
| R1 | Реле системи дозування реагенту -J963- |
| R2 | – |
| R3 | – |
| R4 | Реле живлення клеми 15 -J329- |
| R5 | Реле обігріву заднього скла -J9- |
| R6 | Реле розеток живлення -J807- |
Наступні запобіжники також розташовані всередині кріплення блоку запобіжників:
| № | Ампераж | Функція |
|---|---|---|
| A | 15 А | Блок керування регулюванням переднього правого сидіння -EX34-; вентилятор подушки переднього правого сидіння 1 -V518-; вентилятор спинки переднього правого сидіння 1 -V516- |
| B | 5 А | Реле системи дистанційного запуску -J471- |
| C | 7.5 А | USB зарядний роз’єм 1 -U37- |
| R1 | – | Реле системи дистанційного запуску -J471- |
Блок запобіжників моторного відсіку

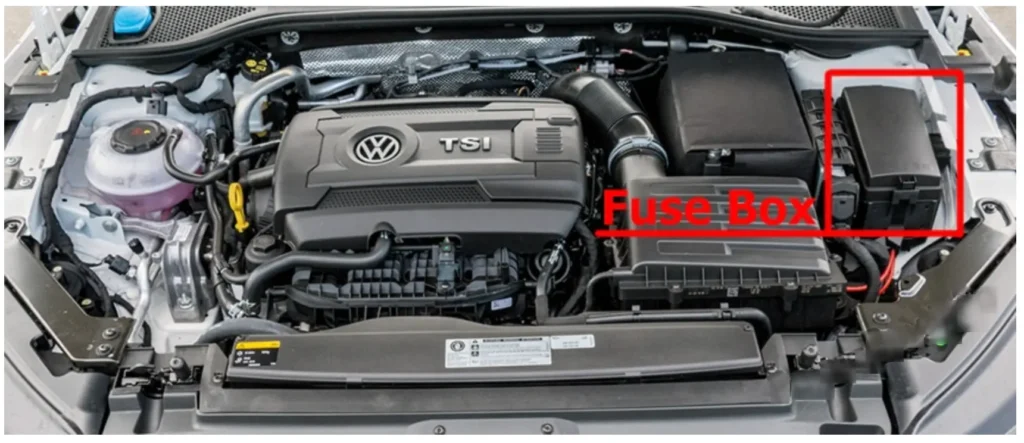

Розташування блоку запобіжників

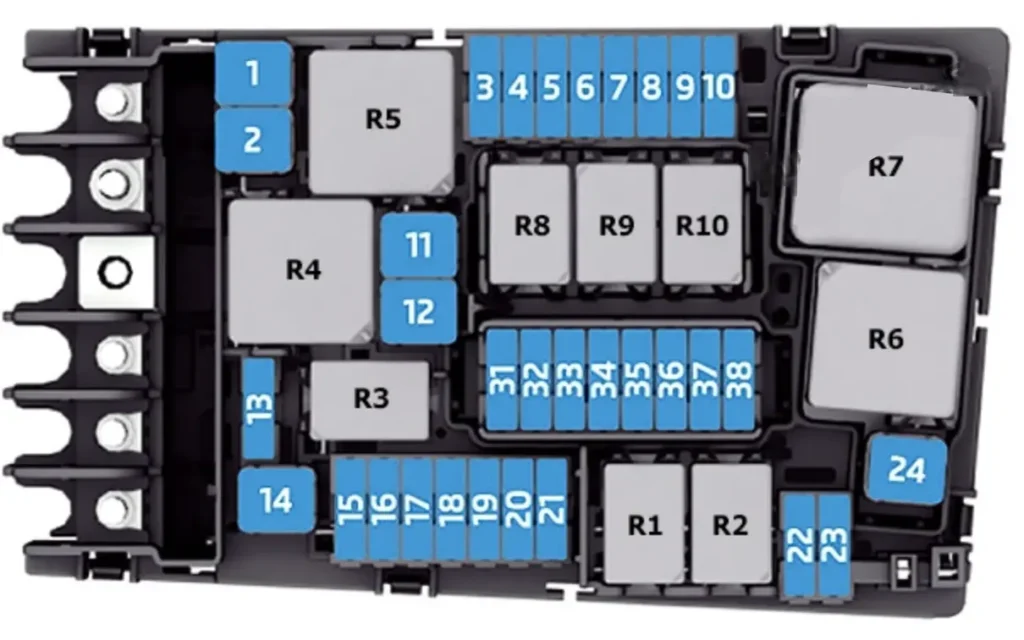

Схема блоку запобіжників
| № | Ампераж | Функція |
|---|---|---|
| 1 | 25 А | Блок керування ABS -J104- |
| 2 | 40 А / 60 А | Блок керування ABS -J104-; гідравлічний насос ABS -V64- |
| 3 | 15 А / 30 А | Блок керування двигуном -J623- |
| 4 | 5 А / 7.5 А / 10 А | Вентилятор радіатора -VX57-; реле високої потужності нагрівача -J360-; реле низької потужності нагрівача -J359-; клапан регулювання тиску масла -N428-; клапан рециркуляції повітря турбокомпресора -N249-; заслінка впускного колектора -N316-; клапан охолодження поршнів форсункою -N522-; датчик рівня та температури масла -G266-; клапан перемикання турбіни -N529-; реле живлення компонентів двигуна -J757- |
| 5 | 10 А | Клапан регулювання тиску палива -N276-; клапан дозування палива -N290-; реле живлення компонентів двигуна -J757-; клапан перемикання турбіни -N529- |
| 6 | 5 А / 7.5 А | Вимикач стоп-сигналу -F- |
| 7 | 7.5 А / 10 А / 15 А | Насос охолодження наддувного повітря -V188-; клапан охолоджувальної рідини коробки передач -N488-; запірний клапан охолоджувальної рідини -N82-; додатковий насос опалювача -V488-; клапан охолоджувальної рідини головки блока циліндрів -N489-; клапан регулювання тиску масла -N428-; блок керування виявленням витоку в паливному баку -J909- |
| 8 | 15 А | Лямбда-зонд 1 до каталізатора -GX10-; лямбда-зонд 1 після каталізатора -GX7-; блок керування датчиком NOx -GX30-; блок керування датчиком NOx 2 -J881- |
| 9 | 5 А / 10 А | Блок керування заслінкою випускної системи -J883-; блок керування заслінкою випускної системи 2 -J945-; блок автоматичного керування розжарюванням -J179-; нагрівальний елемент вентиляції картера -N79-; витратомір повітря -G70-; додатковий насос опалювача -V488-; електромагнітний клапан адсорбера 1 -N80-; клапан керування випускним розподільним валом 1 -N318-; клапан керування розподільним валом 1 -N205- |
| 10 | 15 А / 20 А | Блок керування паливним насосом -J538- |
| 11 | 40 А / 50 А | Нагрівальний елемент додаткового повітряного опалювача -Z35- |
| 12 | 40 А | Нагрівальний елемент додаткового повітряного опалювача -Z35- |
| 13 | 30 А | Додатковий гідравлічний насос 1 масла коробки передач -V475- |
| 14 | 40 А | Реле обігріву лобового скла -J47- |
| 15 | 15 А | Реле звукового сигналу -J413- |
| 16 | 20 А | Реле живлення компонентів двигуна -J757- |
| 17 | 7.5 А | Блок керування двигуном -J623-; блок керування ABS -J104-; реле обігріву лобового скла -J47- |
| 18 | 5 А / 7.5 А | Блок керування контролем акумулятора -J367-; діагностичний інтерфейс шини даних -J533- |
| 19 | 30 А | Блок керування мотором склоочисника -J400- |
| 20 | 10 А | Сирена сигналізації -H12- |
| 21 | 30 А | Реле обігріву лобового скла 2 -J611- |
| 22 | 5 А / 7.5 А | Блок керування двигуном -J623- |
| 23 | 30 А | Стартер -B- |
| 24 | 40 А | Нагрівальний елемент додаткового повітряного опалювача -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30 А | Реле обігріву лобового скла 2 -J611- |
| 34 | 30 А | Реле обігріву лобового скла 2 -J611- |
| 35 | 30 А | Блок керування мотором склоочисника -J400- |
| 36 | – | – |
| 37 | 30 А | Блок керування додатковим опалювачем -J364- |
| 38 | – | – |
Реле
| Позначення | Функція |
|---|---|
| R1 | Реле стартера 1 -J906- |
| R2 | Реле стартера 2 -J907- |
| R3 | Реле звукового сигналу -J413- |
| R4 | Реле високої потужності нагрівача -J360- |
| R5 | Головне реле -J271- (бензин); реле живлення клеми 30 -J317- (дизель) |
| R6 | Блок автоматичного керування розжарюванням -J179- (бензин) |
| R7 | Реле низької потужності нагрівача -J359- (дизель) |
| R8 | Реле живлення компонентів двигуна -J757- (двигун 2.0 л бензин) |
| R9 | Реле обігріву лобового скла -J47- |
| R10 | Реле обігріву лобового скла 2 -J611- |
