Mercedes-Benz Vito W638, що належить до першого покоління модельного ряду Vito, сходив із конвеєра з 1995 по 2003 роки, пропонуючи як бензинові, так і дизельні двигуни, зокрема популярний 2.2 CDI. За цей період автомобіль зазнав рестайлінгу, зберігаючи свою популярність серед водіїв. У цій статті ми детально розглянемо схеми та розташування запобіжників і реле Мерседес Віто 638, доповнивши опис фотографіями блоків для зручності. Особливу увагу приділимо запобіжнику прикурювача, щоб ви могли швидко знайти потрібну інформацію.
У статті розповімо про:
Конструкція блоків і функції їхніх компонентів можуть відрізнятися від наведених і залежать від року виробництва та рівня електричного обладнання автомобіля.

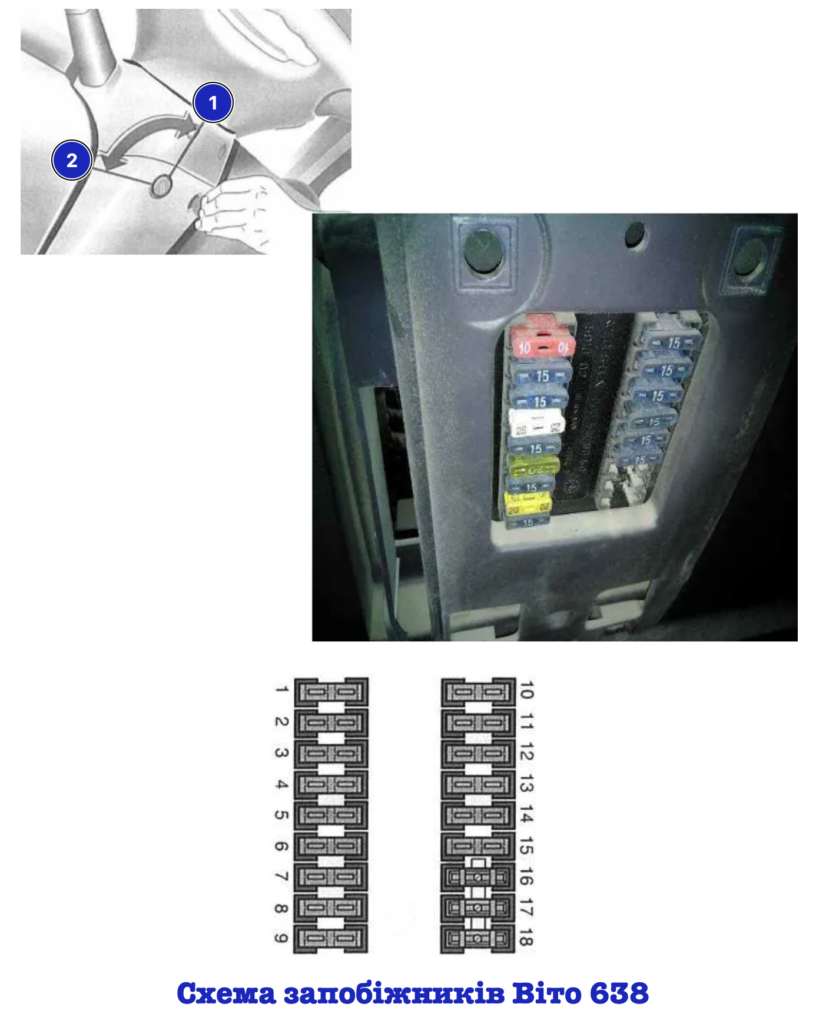

Блок під кермом
Перший блок запобіжників розташований безпосередньо під кермом і закритий захисною кришкою.
| № | A | Опис |
|---|---|---|
| 1 | 10/15 | Праві габаритні вогні, ланцюг живлення 58 реле K71, роз’єм причепа X18 |
| 2 | 10/15 | Праве дальнє світло, роз’єм X146 |
| 3 | 10/15 | Ліве дальнє світло, індикатор дальнього світла, реле 1 протитуманних ламп K88 (система DRL), роз’єм X146 |
| 4 | 15 | Блок керування системи “Центральний замок підвищеної комфортності” (Convenience locking system), реле звукового сигналу, кінцевий вимикач ламп заднього ходу (МКПП), перемикач (датчик) положення селектора АКПП, кнопка Cruise control (M111) |
| 5 | 15 | Датчик увімкнення стоп-сигналів, кнопка Cruise control, індикатор відмови трансмісії (M104.900) |
| 6 | 20 | Склоочисник, задній склоочисник, аварійна сигналізація |
| 7 | 10/15 | Блок контролю виходу з ладу ламп зовнішнього освітлення, теплообмінник (M611), тахограф, діагностичний роз’єм, лампи підсвічування бардачка, датчик швидкості (M104.900), перемикач рециркуляції повітря в салоні, індикатор рівня рідини в бачку склоомивача, індикаторна лампа та дисплей системи ADS/ABD, індикатор ABS/ETS |
| 8 | 20 | Процесор системи навігації, прикурювач, лампа освітлення салону, лампа освітлення прорізу зсувних дверей, автоматична антена, радіо, роз’єм у багажнику |
| 9 | 10/15 | Показчики поворотів (аварійна сигналізація), комбінація приладів, тахограф, годинник |
| 10 | 7,5/15 | Підсвічування комбінації приладів, освітлення номерного знака, денні ходові вогні, Автомагнітола або приймач, лампи підсвічування блоку управління кондиціонером, лампа підсвічування селектора перемикання передач АКПП, лампа підсвічування прикурювача, лампи підсвічування номерного знака, обмотка реле K19 системи очищення стекол блок-фар, реле ввімкнення передніх протитуманних ламп K88/K89 (тільки з DRL), тахограф, комбінація приладів, лампи підсвічування кнопок і вимикачів. |
| 11 | 10/15 | Ліві габаритні вогні, лампи підсвічування номерного знака, ланцюг 58 реле K71, роз’єм причепа |
| 12 | 15 | Праве ближнє світло, задній протитуманний ліхтар, реле системи DRL, лампа підсвічування вимикача передніх і задніх протитуманних ламп |
| 13 | 15 | Ліве ближнє світло, реле системи DRL |
| 14 | 15 | Вимикач передніх і задніх протитуманних ламп, вимикача передніх протитуманних ламп |
| 15 | 15 | Автомагнітола або радіоприймач, процесор системи навігації, подушки безпеки |
| 16 | Не використовується | |
| 17 | Не використовується | |
| 18 | Не використовується |
Примітка:
За прикурювач відповідає запобіжник номер 8 на 20А.
Збоку блоку встановлено два реле. Ліворуч реле покажчиків повороту, праворуч реле склоочисника.
Додаткові відомості про електричні схеми живлення склоочисників (передніх і задніх) Мерседес-бенц Віто (638) доступні нижче:
Блок під бардачком
Другий блок запобіжників розташований у нижній частині панелі, у просторі для ніг пасажира, під бардачком.
| № | A | Позначення |
|---|---|---|
| 1 | 7,5 | Квартирки бічних вікон кузова |
| 2 | 30 | Склопідіймач правих дверей і передній зсувний люк, перемикач положення переднього зсувного люка, центральний перемикач склопідіймачів (на дверях водія), перемикач склопідіймача дверей пасажира |
| 3 | 30 | Склопідйомник лівих дверей і задній зсувний люк, перемикач положення заднього зсувного люка, перемикач склопідйомника дверей водія |
| 4 | 25 | Блок керування центральним замком, актуатори замків |
| 5 | 10 | Лампа підсвічування в лівому сонячному козирку, лампа підсвічування в правому сонячному козирку, лампи освітлення лівого боку салону, лампи освітлення правого боку салону, лампи освітлення задньої частини салону |
| 6 | 20 | Штепсельні розетки |
| 7 | 7,5 | Блок мобільного телефону GSM, телефонна трубка мобільного телефону |
| 8 | 20 | Блок керування протиугінною системою, кнопка тривожного сигналу протиугінної системи |
| 9 | 10 | Реле додаткового рідинного обігрівача |
| 10 | 7,5/10 | Сирена протиугінної системи (ATA) |
| 11 | 7,5 | Блок керування протиугінною системою, додатковий блок керування покажчиками повороту (лівий сигнал повороту), блок керування спецсигналами (лівий сигнал повороту), блок керування протиугінною системою (ATA 2), лампа лівого повторювача повороту, лампа лівого переднього покажчика повороту, лампа лівого заднього покажчика повороту, реле сигналів повороту лівого боку, лампа індикації увімкнення лівого повороту |
| 12 | 7,5 | Блок керування протиугінною системою, додатковий блок керування покажчиками повороту (правий сигнал повороту), блок керування спецсигналами A44 (правий сигнал повороту), блок керування протиугінною системою (ATA 2), лампа правого повторювача повороту, лампа правого переднього покажчика повороту, лампа правого заднього покажчика повороту, реле сигналів повороту правого боку, лампа індикації увімкнення правого повороту |
| 13 | 7,5/15/20 | Блок керування протиугінною системою (ATA 2) |
| 14 | 7,5 | Блок керування протиугінною системою (ATA 2) |
| 15 | 7,5 | Передній ультразвуковий датчик (ATA2), задній ультразвуковий датчик (ATA2), сирена протиугінної системи (ATA 2) H18 |
| 16 | Не використано | |
| 17 | Не використано | |
| 18 | Не використано |
Блоки під сидінням водія
Збоку, під сидінням водія, є 2 окремі коробки з запобіжниками та реле.
Блок запобіжників
| № | A | Призначення |
|---|---|---|
| 1 | 7,5/10 | Електронний блок керування ABS, ASR, EBV, блок керування пневматичною підвіскою |
| 2 | 25 | Комбінація реле керування склоочисником заднього скла (M111, M611) / Блок керування системи авторизації керування автомобілем (DAS) (M104) |
| 3 | 7,5 | Вентилятор радіатора (M111 до 01.02.00) / Блок керування системи авторизації керування автомобілем (DAS) (M111, M611) |
| 4 | 25 | Вентилятор радіатора (бензиновий двигун), охолоджувач повітря, що нагнітається (дизельний двигун) |
| 5 | 25 | Електрогідравлічний блок ABS (з 01.02.00) |
| 6 | 10 | Блок керування АКПП (ETC control module), блок керування системи авторизації керування автомобілем (DAS) / Блок керування бензиновим двигуном (ME-SFI control module) (M104) |
| 7 | 30 | Блок керування обігрівачем |
| 8 | 20 | Реле системи очищення скла блок-фар |
| 9 | 7,5 | Блок керування додатковим обігрівачем / Вимикач режиму ASR (M111, M611 з 01.02.00) |
| 10 | 25 | Штепсельна розетка причепа, холодильника |
| 11 | 30 | Комбіноване реле заднього склоочисника, пристрій захисту від буксирування (EDW/ZV), реле сигналів повороту лівого боку, реле сигналів повороту правого боку |
| 12 | 10 | Блок керування кондиціонером |
| 13 | 30 | Реле компресора пневмопідвіски |
| 14 | 7,5 | Блок керування пневматичною підвіскою, тахограф, ліхтар додаткового освітлення, блок керування стаціонарним рідинним обігрівачем, додатковий блок керування покажчиками повороту |
| 15 | 7,5 | Живлення радіостанції |
| 16 | 15 | Блок керування опаленням, консоль таксі |
| 17 | 15 | Блок керування АКПП, селектор перемикання передач АКПП, кнопка вибору програми АКПП (M111 з 01.02.00 і M611), перемикач режимів АКПП (M111 до 01.02.00), перемикач (датчик) положення селектора АКПП |
| 18 | 10 | Блок керування протиугінною системою, блок мобільного телефону GSM, блок телефонної трубки, регулятор дзеркала на дверях водія, регулятор дзеркала на дверях пасажира, підігрів зовнішніх дзеркал заднього виду, блок перемикачів регулювань положення дзеркал |
| 19 | 15 | Реле блокування стартера (M111), реле паливного насоса (M111), електродвигун вентилятора радіатора (M111), Реле рідинного насоса (M611), нагрівач сапуна (M611) |
| 20 | 15 | Затискач 15 (бензинових двигунів) |
| 21 | 15 | Живлення котушок запалювання (бензиновий двигун) |
| 22 | 20 | Паливний насос (бензиновий двигун) |
| 23 | 7,5 | Блок керування дизельним двигуном |
| 24 | 25 | Блок керування дизельним двигуном |
| 25 | 10 | Реле стаціонарного рідинного обігрівача |
| 26 | 25 | Блок керування обігрівачем (дизельний двигун), живлення енергонезалежного обігрівача (робота при зупиненому двигуні) |
| 27 | 25 | Блок керування додатковим обігрівачем |
| 28 | 15 | Реле ланцюг живлення D+, реле протитуманних ламп (DRL) |
| 29 | 10 | Реле системи DRL (денні ходові вогні) |
| 30 | 10 | Реле системи DRL (денні ходові вогні) |
| 31 | 10 | Реле силового ланцюга 58 |
| 32 | 30 | Ланцюг підігріву та регулювання положення лівого сидіння |
| 33 | 25 | Ланцюг підігріву та регулювання положення правого сидіння |
| 34 | 7,5 | Водовідділювач |
| 35 | 7,5 | Кондиціонер задньої частини салону |
| 36 | 15 | Кондиціонер задньої частини салону |
| M1 | 40 | Блок вентилятора охолодження двигуна 250 Вт |
| M1 | 60 | Блок вентилятора охолодження двигуна 500 Вт |
| M2 | 50/60 | Насос гідравлічного блоку ABS |
| M3 | 40 | Нагнітач вторинного повітря (бензиновий двигун) |
Блок реле
| № | Призначення |
|---|---|
| K91 | Реле сигналів повороту правого боку (система центрального замка з пультом дистанційного керування) |
| K90 | Реле сигналів повороту лівого боку (система центрального замка з пультом дистанційного керування) |
| K4 | Реле ланцюга живлення 15 (замок рульової колонки 2) |
| K10 | Реле компресора пневмопідвіски |
| K19 | Реле системи очищення скла блок-фар |
| K39 | Реле паливного насоса |
| K27 | Реле системи розпізнавання наявності пасажира (Seat unloaded relay) |
| K6 | Реле блоку управління двигуном |
| K103 | Реле підкачувального насоса системи охолодження двигуна |
| K37 | Реле звукового сигналу (клаксона) |
| K26 | Реле ланцюга живлення D (замок рульової колонки 3) |
| K83 | Реле протитуманних ламп |
| K29 | Реле стаціонарного обігрівача (ZHE) |
| K70 | Реле ланцюга живлення 15 (спеціальне обладнання) |
| K1 | Реле блокування стартера |
| V9 | Діод протиугінної системи ATA 1 |
| V10 | Діод протиугінної системи ATA 2 |
| V8 | Діод підкачувального насоса стаціонарного обігрівача |
| K71 | Реле силового ланцюга 58 |
| K68 | Реле системи DRL |
| K69 | Реле системи DRL |
| K88 | Реле 1 увімкнення протитуманних ламп (із системою DRL) |
| K89 | Реле 2 увімкнення протитуманних ламп (із системою DRL) |
Примітка:
Окремо під капотом можна встановити додаткові реле, наприклад, реле попереднього розжарювання.
Більше інформації про ремонт та обслуговування автомобіля можна дізнатися в керівництві з технічного обслуговування та ремонту: завантажити.
