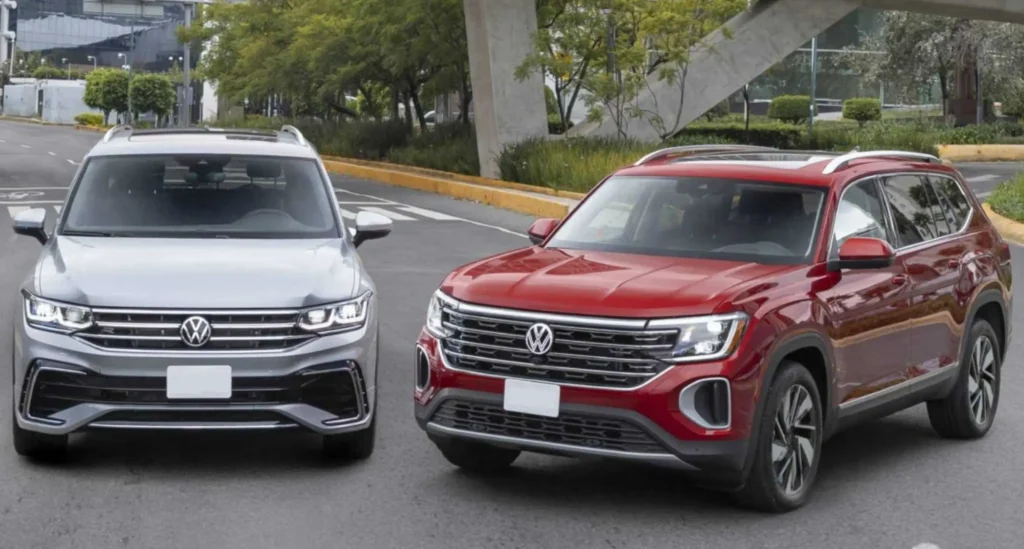

Перше покоління повнорозмірного кросовера Volkswagen Teramont вироблялося у період з 2017 по 2023 рік, протягом якого модель пережила офіційний рестайлінг. На деяких ринках цей автомобіль також продається під назвою Volkswagen Atlas. У нашій публікації зібрано детальний огляд електричної системи: схеми, фотографії розташування блоків та розшифровку призначення запобіжників і реле Фольксваген Терамонт, з особливою увагою до елемента живлення прикурювача.
Враховуйте, що схеми можуть відрізнятися залежно від року випуску, рівня комплектації та країни-виробника вашого авто.
Пасажирський салон

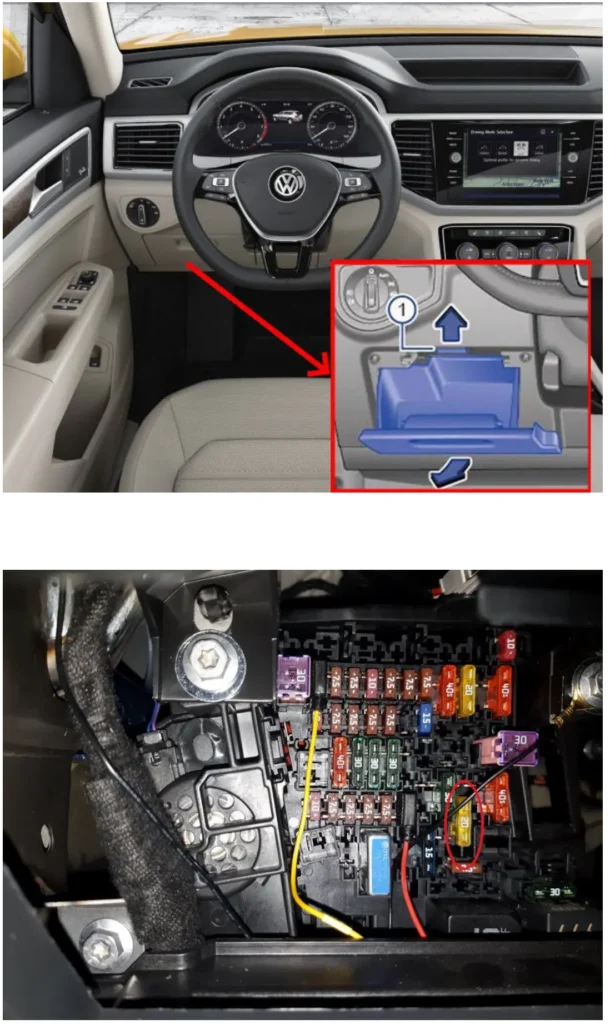

Блок запобіжників розташований у нижній частині приладової панелі, з боку водія. Для доступу потрібно зняти бардачок

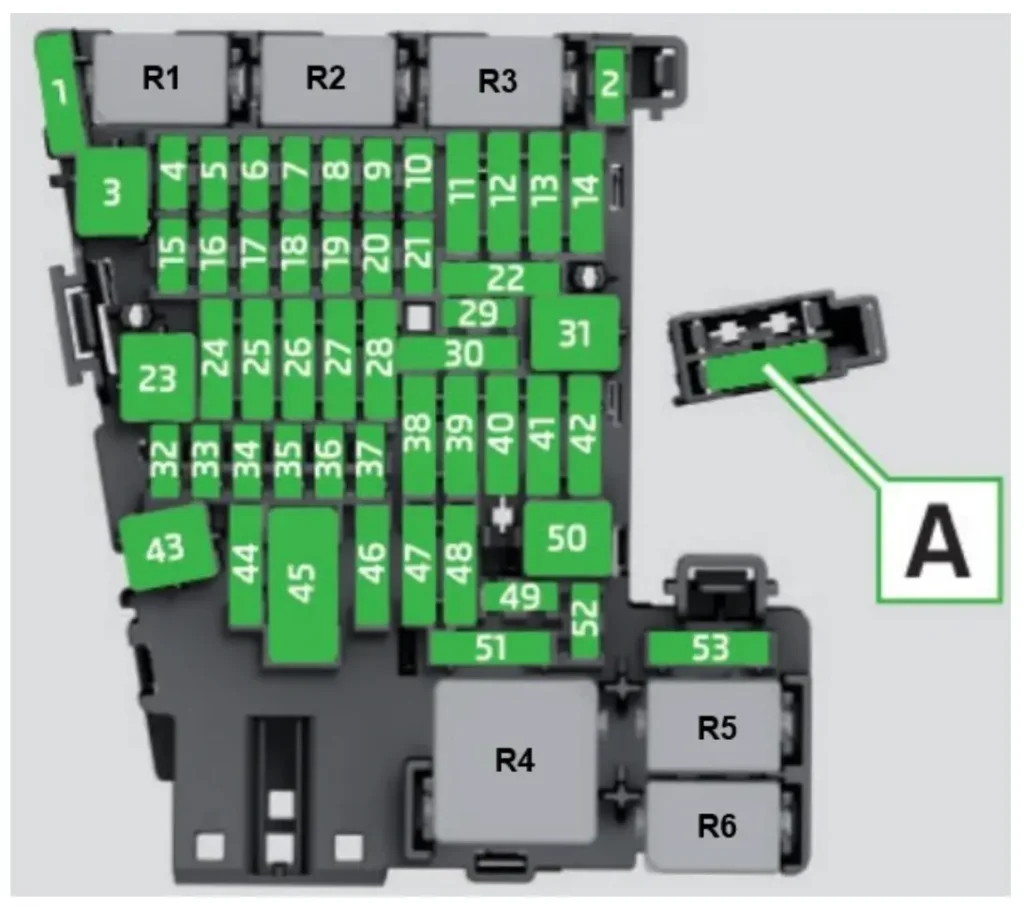

Позначення
| 1 | Не використовується |
| 2 | 10A Модуль керування електронікою кермової колонки |
| 3 | 30А Модуль керування заднім вентилятором припливного повітря |
| 4 | 7,5А Модуль управління бортовою мережею |
| 5 | 7,5A Шина даних бортового діагностичного інтерфейсу |
| Реле системи дистанційного запуску | |
| 6 | 7,5А Селекторний механізм |
| Соленоїд замку запалювання | |
| 7 | 10A Управління обігрівачем та кондиціонером |
| Блок керування заднім дисплеєм кондиціонера | |
| Реле обігрівача заднього скла | |
| Реле муфти кондиціонера | |
| Модуль контролю тиску в шинах | |
| 8 | 7,5A Діагностична сполука |
| Кнопка електромеханічного гальма стоянки | |
| Головка керування вибором профілю водіння | |
| Датчик дощу/світла | |
| Поворотний перемикач світла | |
| Модуль освітлення поворотів та коректора фар | |
| Лампа 1 контурного підсвічування панелі приладів | |
| Лампа 2 контурного підсвічування панелі приладів | |
| Лампа 3 контурного підсвічування панелі приладів | |
| Головка управління відчиненням гаражних воріт | |
| 9 | 7,5А Блок керування електронікою кермової колонки |
| Вимикач запалювання/стартерера | |
| 10 | 7,5А Головка керування переднім інформаційним дисплеєм |
| 11 | 40A Модуль управління бортовою мережею |
| 12 | 20А Модуль управління інформаційною електронікою 1 |
| 13 | Не використовується |
| 14 | 40А Модуль керування вентилятором припливного повітря |
| 15 | 10А Електронний блок керування замком кермової колонки |
| 16 | 7,5A USB-розподільник |
| USB-з’єднання 1 | |
| 17 | 7,5А Комбінація приладів |
| Модуль управління модулем екстреного виклику та блоком зв’язку | |
| 18 | 7,5A Селекторний механізм |
| Модуль керування периферійною камерою | |
| Ручка задньої кришки | |
| 19 | 7,5A Інтерфейс системи доступу/запуску |
| 20 | Не використовується |
| 21 | 15А Модуль керування повним приводом |
| 22 | 15A Модуль керування розпізнаванням буксирування |
| 23 | 30А Модуль керування люком з електроприводом |
| 24 | 40A Модуль управління бортовою мережею |
| 25 | 30A Модуль керування дверима водія |
| Електродвигун заднього склопідйомника з боку водія | |
| 26 | 30A Модуль управління бортовою мережею |
| 27 | 30A Модуль управління бортовою мережею |
| 28 | 25A Модуль керування розпізнаванням буксирування |
| 29 | 5A Датчик тиску в контурі холодоагенту |
| 30 | 10A Реле системи дистанційного запуску |
| 31 | Модуль керування задньою кришкою |
| 32 | 10A Модуль керування виявленням сліпих зон |
| Модуль керування виявленням сліпих зон 2 | |
| Блок управління системою допомоги під час паркування | |
| Передня камера системи допомоги водієві | |
| Модуль керування дистанційним регулюванням | |
| 33 | 7,5А Модуль управління подушками безпеки |
| Датчик присутності пасажира на передньому сидінні | |
| Модуль керування системою виявлення присутності пасажирів | |
| 34 | 7,5A Датчик тиску в контурі холодоагенту |
| Модуль перемикачів в панелі приладів, в центрі / Контрольна лампа відключення подушки безпеки переднього пасажира | |
| Внутрішнє дзеркало заднього виду | |
| Поворотний перемикач світла | |
| Розетки реле | |
| 35 | 7,5/10A Діагностичний роз’єм |
| 36 | 7,5/10А Фара передня права |
| 37 | 7,5/10А Фара передня ліва |
| 38 | 25A Модуль керування розпізнаванням буксирування |
| 39 | 30A Модуль керування дверима переднього пасажира |
| Електродвигун заднього склопідйомника з боку пасажира | |
| 40 | Розетка 20А 12 В |
| Розетка 12 В 2 | |
| Розетка 12 В 3 | |
| 41 | Не використовується |
| 42 | 40A Модуль управління бортовою мережею |
| 43 | 30/40A Модуль керування цифровою аудіосистемою |
| 44 | 15A Модуль керування розпізнаванням буксирування |
| 45 | 15A Вентилятор 1 спинки переднього лівого сидіння |
| Вентилятор 1 подушки лівого переднього сидіння | |
| 46 | Перетворювач 7,5/30А з розеткою, 12В-230В |
| 47 | 15А Електродвигун склоочисника заднього скла |
| 48 | Не використовується |
| 49 | 7,5А Реле стартера 1 |
| Реле стартера 2 | |
| Реле системи дистанційного запуску | |
| 50 | 40А Модуль керування задньою кришкою |
| 51 | 25A Блок керування заднім дисплеєм кондиціонера |
| 52 | Не використовується |
| 53 | 30А Реле обігрівача заднього скла |
Запобіжник №40, 20А, відповідає за прикурювач.
Реле
- R1 Реле системи дозування відновника -J963-
- R2 –
- R3 –
- R4 Реле живлення клеми 15 -J329-
- R5 Реле обігріву заднього скла -J9-
- R6 Реле розеток -J807-

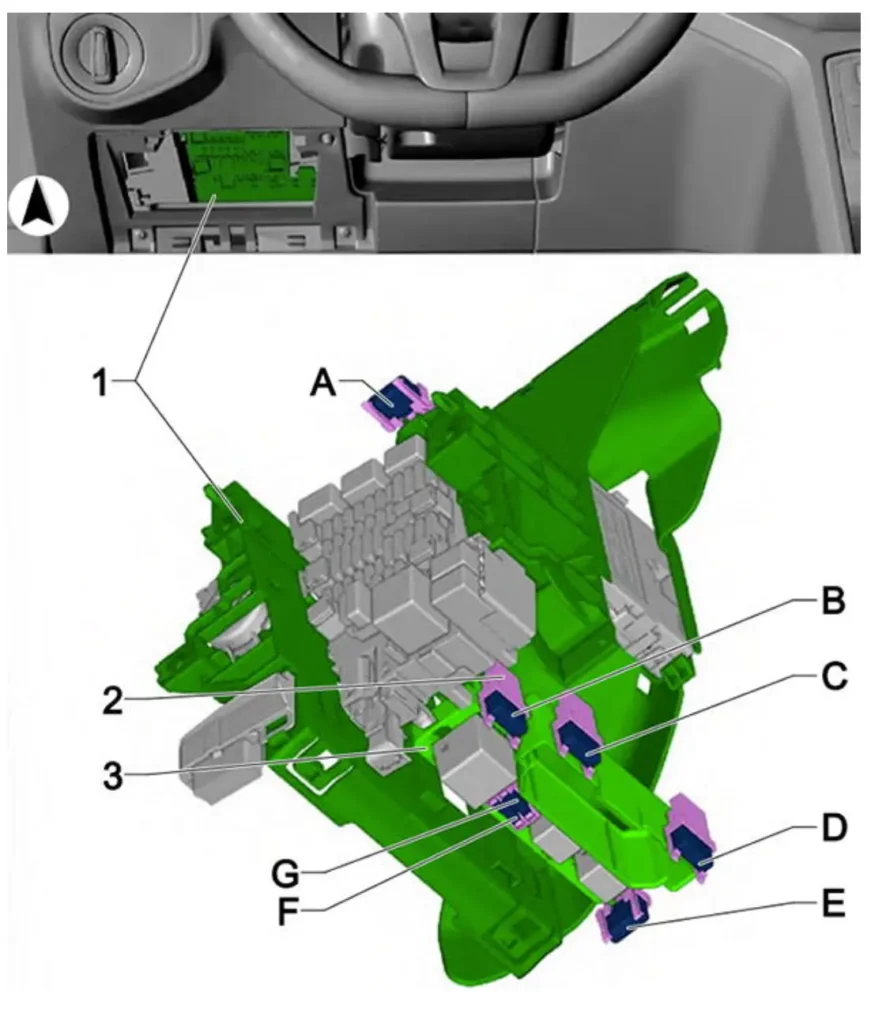

Додаткові запобіжники
Позначення
| А | Не використовується |
| Б | 15А Головка керування регулюванням правого переднього сидіння |
| Вентилятор спинки правого переднього сидіння 1 | |
| Вентилятор подушки правого переднього сидіння 1 | |
| C | Не використовується |
| Д | 7,5A USB-роз’єм для заряджання 1 |
| E | 5A Датчик тиску в контурі холодоагенту |
| Ф | Не використовується |
| Г | 25A Електричний датчик положення гальм причепа |
Моторний відсік

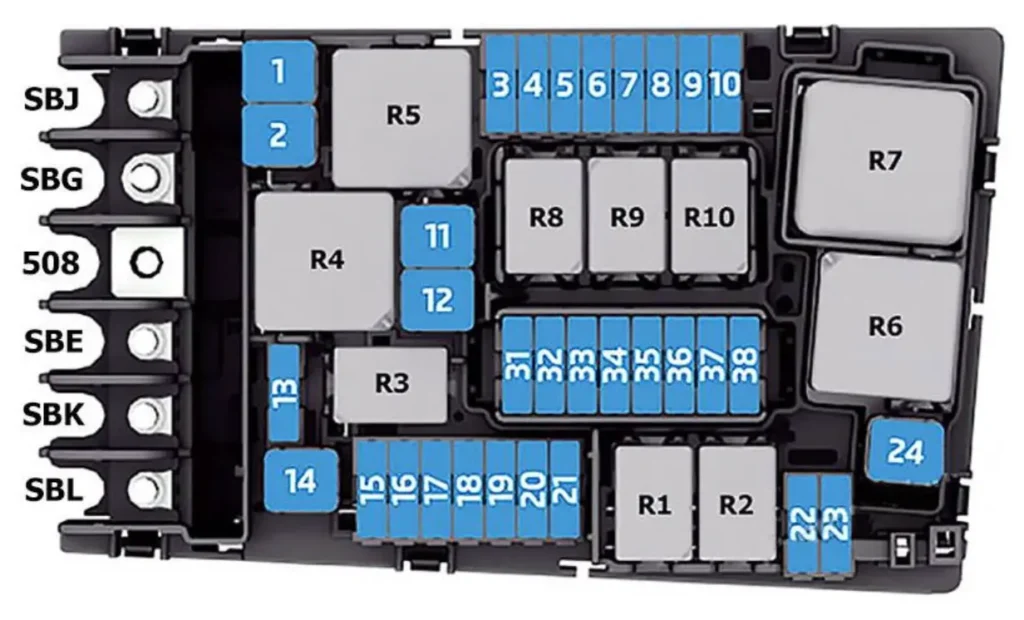

Основний блок запобіжників і реле

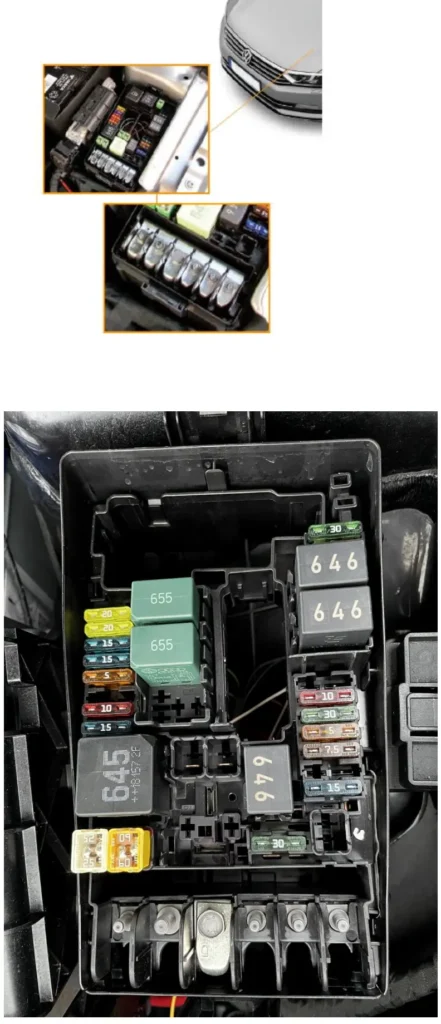

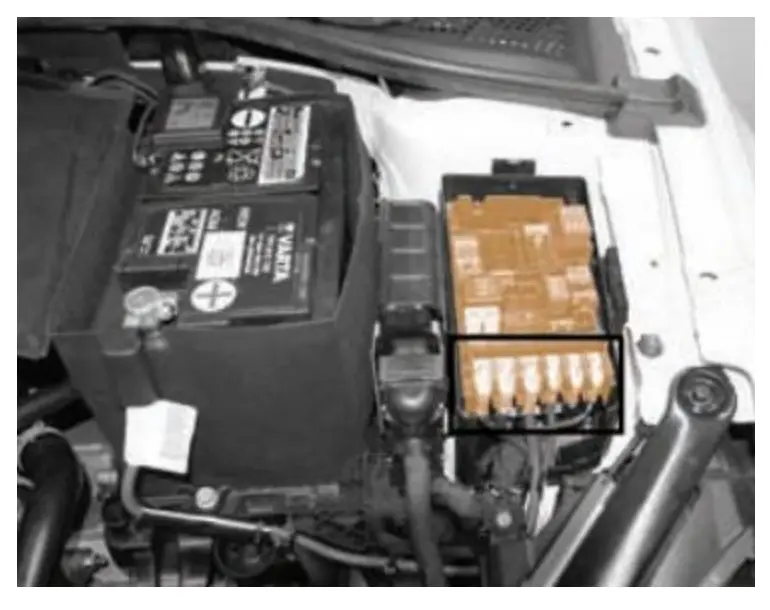

Основний блок запобіжників під капотом розташований зліва в моторному відсіку, поруч з акумулятором.
Складається з 2 секцій: секції зв’язку з запобіжниками та реле та секції для запобіжників великої потужності.
Позначення
| SBJ | Живлення запобіжників 125А (на панелі запобіжників С) №4, 12, 14, 22, 38, 40, 42, 46, 51, 53. |
| Розетки реле | |
| Клема реле живлення 15 | |
| Автоматичний вимикач 1 регулювання сидіння переднього пасажира | |
| Автоматичний вимикач причепа | |
| SBG | Генератор 400А з регулятором напруги |
| 508 | Різьбове з’єднання – клема 30 (на блоці електроніки) / батарея |
| SBE | 80А Модуль управління підсилювачем керма |
| SBК | Живлення запобіжників 80А (на панелі запобіжників С): №3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SBL | 80А Вентилятор радіатора |
| SB1 | Модуль керування АБС 25/40А |
| SB2 | Блок керування АБС 60А |
| SB3 | 15А Модуль керування двигуном |
| SB4 | 10A Модуль керування виявленням течі паливного бака |
| Вентилятор радіатора (модуль керування вентилятором радіатора, вентилятор радіатора) | |
| Термодатчик рівня олії | |
| Запірний клапан охолоджувальної рідини | |
| Клапан регулювання розподільного валу 1 | |
| Клапан циркуляції охолоджувальної рідини | |
| Клапан управління направляючої впускного колектора | |
| Клапан регулювання випускного розподільного валу 1 | |
| Клапан 1 регулятора продування адсорбера EVAP | |
| Клапан рециркуляції турбонагнітача | |
| Клапан регулювання тиску олії | |
| Клапан керування форсункою охолодження поршня | |
| Клапан регулювання охолоджувальної рідини | |
| SB5 | 10A Реле живлення компонентів двигуна |
| Приводи випускних кулачків циліндрів 1-4 A та B | |
| SB6 | 5/7,5A Вимикач стоп-сигналу |
| SB7 | 7,5/10/15A Електродвигун заслінки радіатора |
| Модуль керування виявленням течі паливного бака | |
| Допоміжний насос обігрівача | |
| Клапан охолоджуючої рідини блоку циліндрів | |
| Нагрівальний елемент примусової вентиляції картера | |
| Насос рециркуляції охолоджувальної рідини | |
| Клапан охолоджуючої рідини коробки передач | |
| Запірний клапан охолоджувальної рідини | |
| SB8 | 15A Лямбда-зонд 1 після каталітичного нейтралізатора / Нагрівач лямбда-зонда 1 після каталітичного нейтралізатора |
| Лямбда-зонд 2 після каталітичного нейтралізатора / Нагрівач лямбда-зонда 2 після каталітичного нейтралізатора | |
| Лямбда-зонд 1 перед каталітичним нейтралізатором/нагрівачем лямбда-зонда | |
| SB9 | 10/20А Котушка запалювання 1-6 із силовим вихідним каскадом |
| Допоміжний насос нагрівача | |
| Клапан регулятора продування адсорбера EVAP 1 | |
| Клапан регулювання розподільного валу 1 | |
| Клапан регулювання випускного розподільного валу 1 | |
| SB10 | 20А Модуль керування паливним насосом |
| SB11 | Не використовується |
| SB12 | Не використовується |
| SB13 | 30А Модуль керування коробкою передач |
| SB14 | 40/60А Реле обігрівача вітрового скла |
| SB15 | Реле звукового сигналу 15А |
| SB16 | 20A Реле живлення компонентів двигуна |
| Котушка запалювання 1-4 із силовим вихідним каскадом | |
| SB17 | 7,5А Блок управління АБС |
| Модуль керування двигуном | |
| Реле живлення блоку керування двигуном Motronic | |
| SB18 | 5/7,5A Модуль контролю батареї |
| Шина даних бортового діагностичного інтерфейсу | |
| SB19 | 30A Реле електродвигуна склоочисника 1 |
| Реле електродвигуна склоочисника 2 | |
| SB20 | 7,5/10A Модуль керування відкриванням гаражних воріт |
| SB21 | 15A Не використовується/модуль керування коробкою передач |
| SB22 | 5/7,5А Модуль керування двигуном |
| SB23 | 30А Стартер |
| SB24 | Не використовується |
| SB25 | Не використовується |
| SB26 | Не використовується |
| SB27 | Не використовується |
| SB28 | Не використовується |
| SB29 | Не використовується |
| SB30 | Не використовується |
| SB31 | Не використовується |
| SB32 | Не використовується |
| SB33 | Не використовується |
| SB34 | Не використовується |
| SB35 | Не використовується |
| SB36 | Не використовується |
| SB37 | 20А Модуль керування додатковим обігрівачем |
| SB38 | Не використовується |
Реле
- R1 Реле стартера 1-J906-
- R2 Реле стартера 2 -J907-
- R3 Реле звукового сигналу -J413-
- R4 Реле високої теплової потужності -J360-
- R5 Головне реле -J271- (бензин) / Реле електроживлення клеми 30 -J317- (дизель)
- R6 БО автоматики розжарювання -J179- (бензин)
- R7 Реле малої теплової потужності -J359-(дизель)
- R8 Реле електроживлення компонентів двигуна J757 (бензиновий двигун 2,0 л)
- R9 Реле обігріву вітрового скла -J47-
- R10 Реле 2 обігріву вітрового скла -J611-

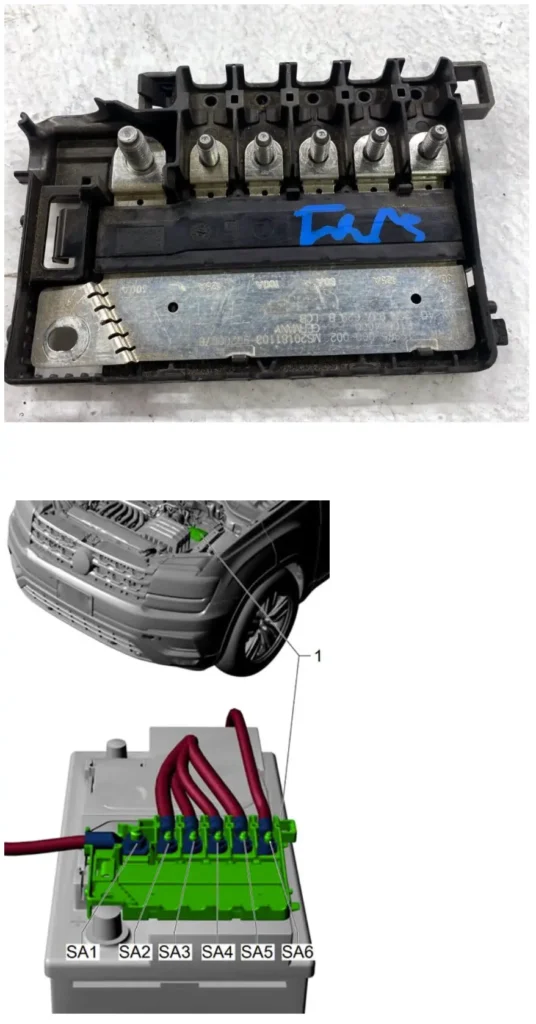

Додатковий блок запобіжників
Цей блок запобіжників встановлений у кришку на акумуляторі.
Позначення
| SA1 | Генератор 400А з регулятором напруги |
| SA2 | – |
| SA3 | 100А Вентилятор радіатора |
| SA4 | Живлення запобіжників 80А (на панелі запобіжників С): №3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SA5 | Живлення запобіжників 125А (на панелі запобіжників С) №4, 12, 14, 22, 38, 40, 42, 46, 51, 53. |
| Розетки реле | |
| Клема реле живлення 15 | |
| Автоматичний вимикач 1 регулювання сидіння переднього пасажира | |
| Автоматичний вимикач причепа | |
| SA6 | 80А Модуль управління ГУР |
