Volkswagen Scirocco — культовий спортивний компакт-хетчбек, історія якого налічує три покоління починаючи з 1974 року. Цей матеріал орієнтований на власників третього покоління моделі, що сходило з конвеєра у період з 2008 по 2017 рік. Ми підготували детальний огляд електричної системи: схеми, фото та опис блоків запобіжників і реле, розроблені спеціально для Фольксваген Сирокко 3.
Зауважте, що конфігурація та виконання блоків можуть відрізнятися залежно від року випуску та комплектації конкретного авто.
Пасажирський відсік

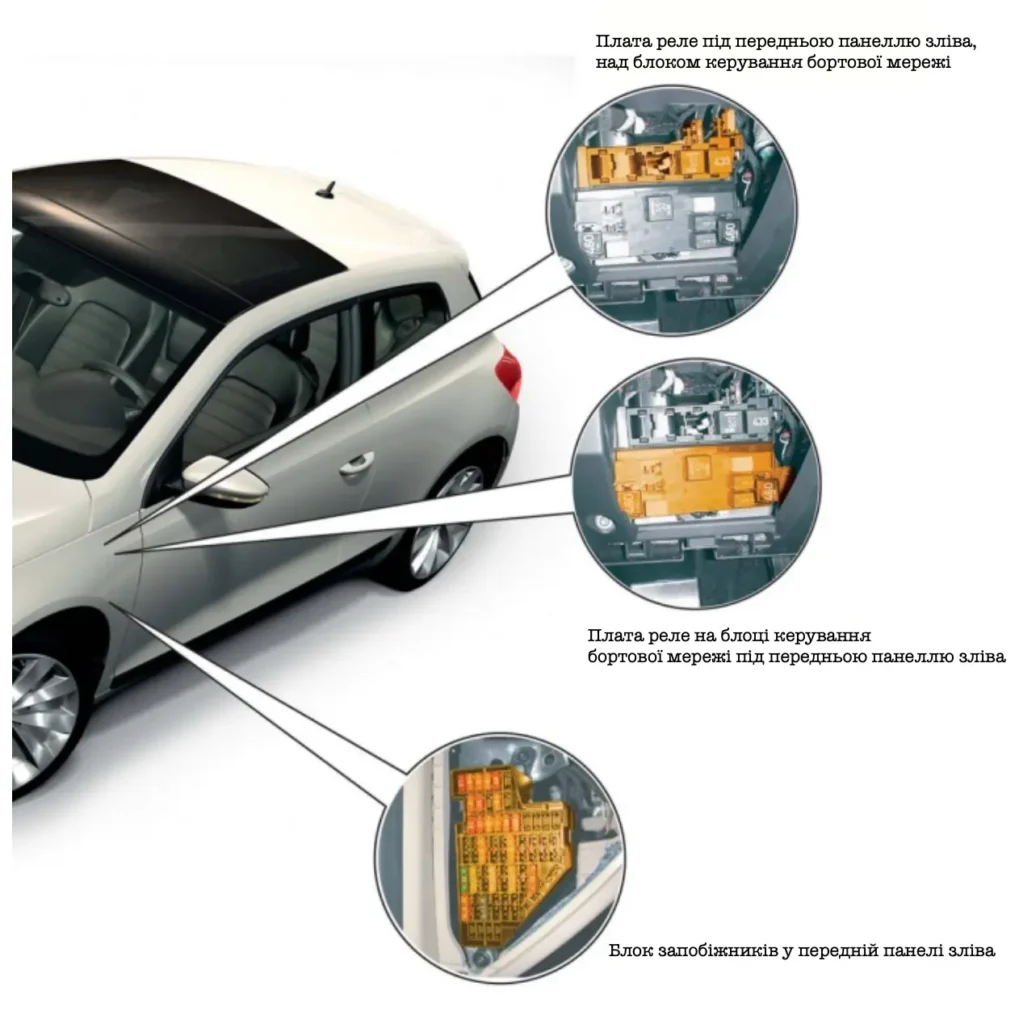

Схема розташування блоків

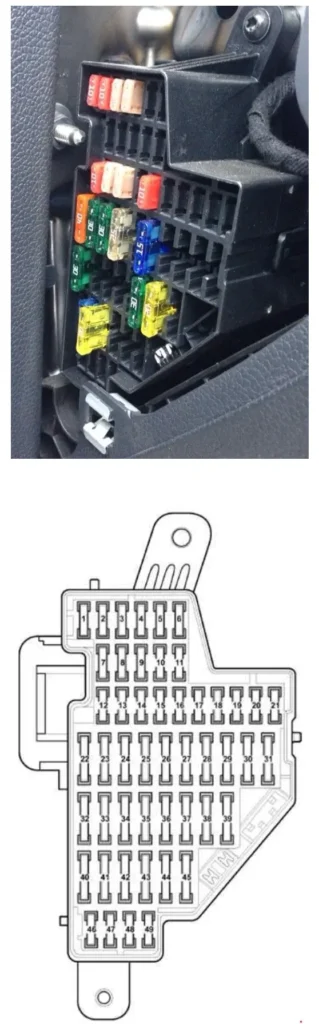

Блок запобіжників
Розташований на торці панелі за захисною кришкою.
| Споживач | Номер (струм в Амперах) |
| АБС | 2 (10), 4 (5) |
| Сенсор нахилу | 17 (5) |
| Подушки безпеки | 3 (5) |
| Вимикач сигналів гальмування | 2 (10) |
| Система регулювання депфірмування | 35 (20) |
| ESP | 2 (10), 4 (5) |
| Склопідйомники передні | 23 (30) |
| Вентилятор | 22 (40), 40 (40) |
| Обігрівач заднього скла | 25 (25) |
| Задній склоочисник | 41 (15) |
| Система охорони салону | 17 (5) |
| Комбінація приборів | 2 (10) |
| Паливний насос | 27 (15) |
| Поперековий підпір | 34 (15) |
| Коректор фар | 1 (10) |
| Люк | 33 (30) |
| Датчик дощу | 13 (10) |
| Форсунки склоомивача | 4 (5) |
| Очищувач фар | 36 (20) |
| Обігрів сидінь | 37 (30) |
| Прикурювач та розетки | 42 (20) |
| центральний замок | 12 (10) |
За прикурювач відповідає запобіжник номер 42 на 20А.

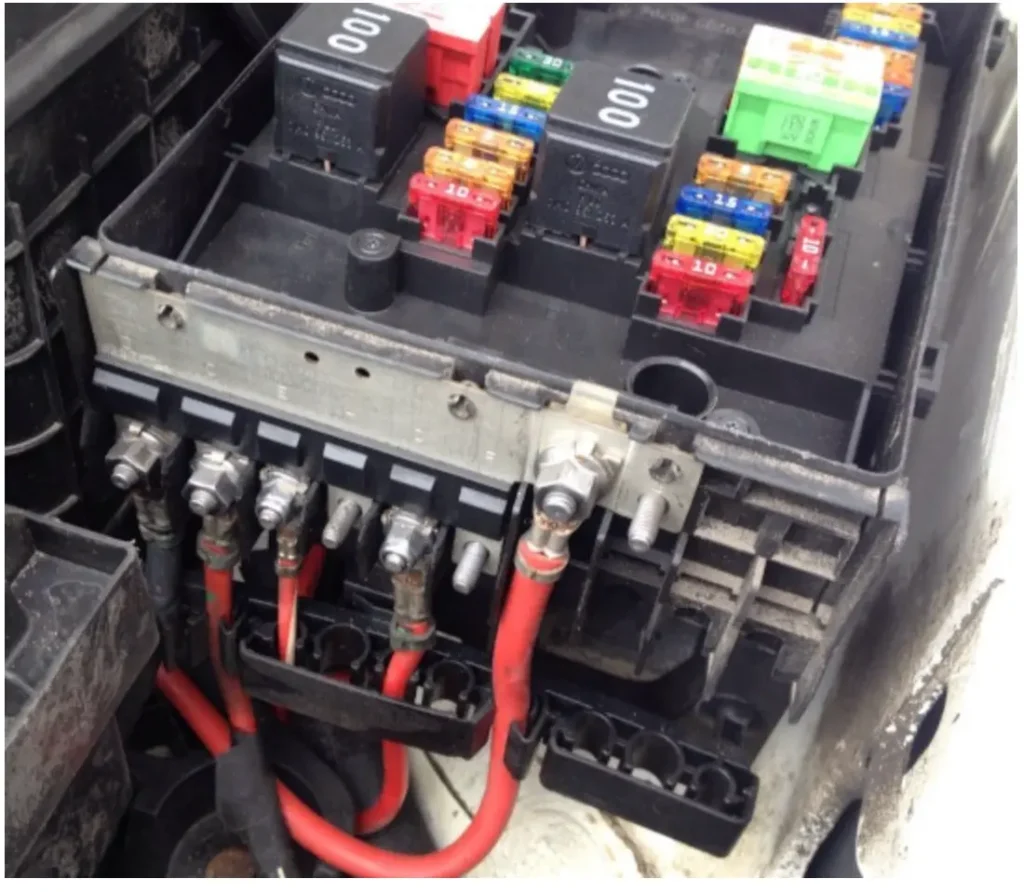

Моторний відсік

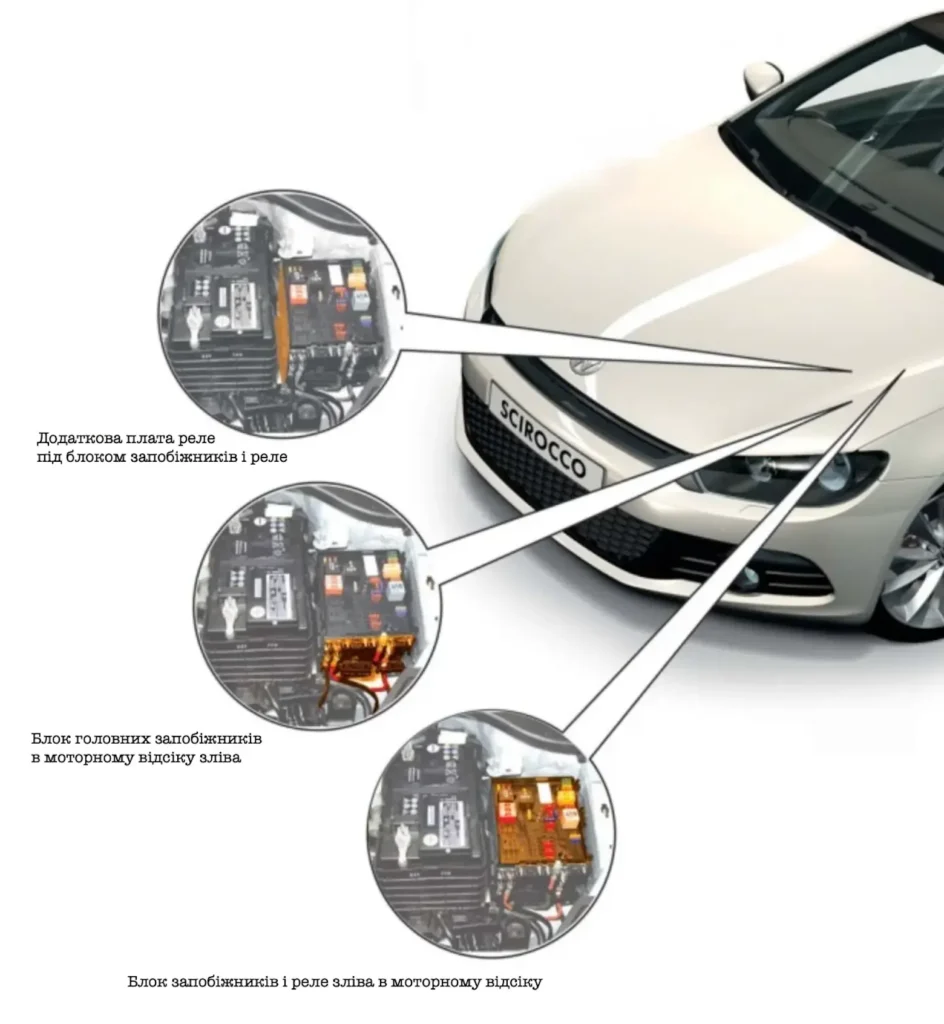

Схема розташування блоків

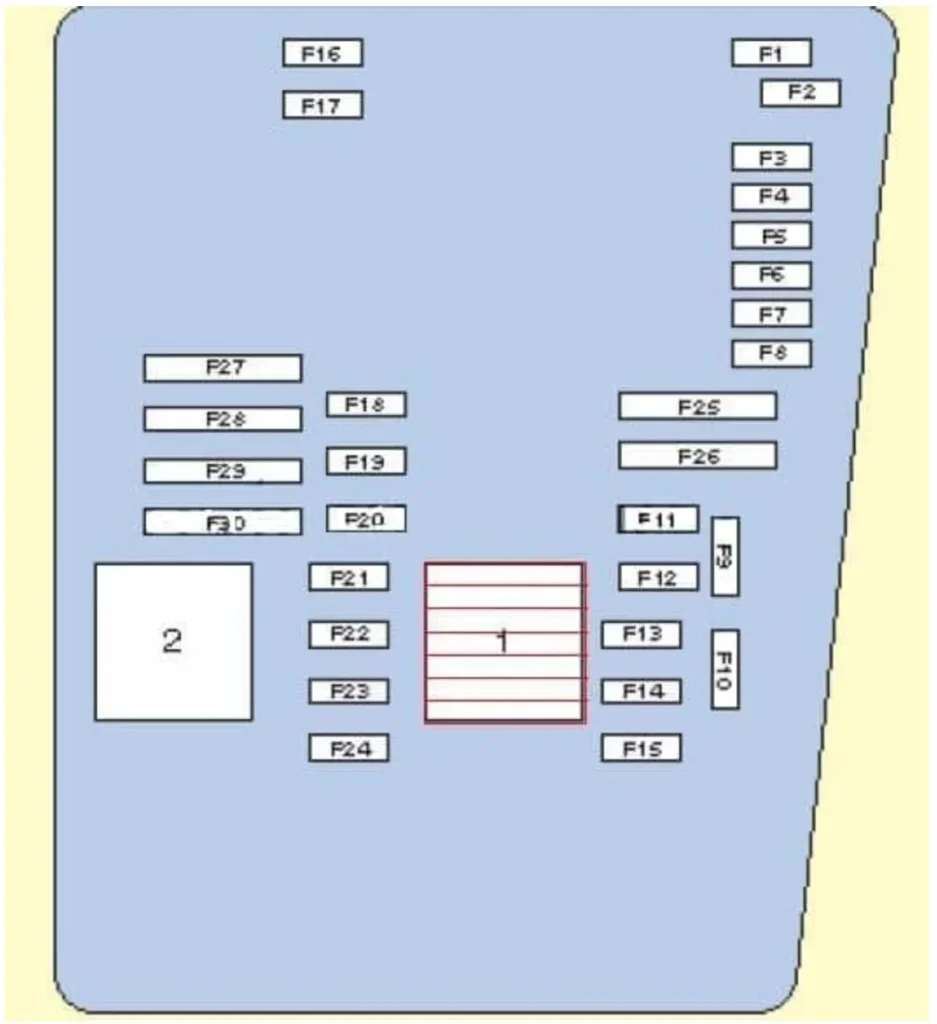

Тип 1

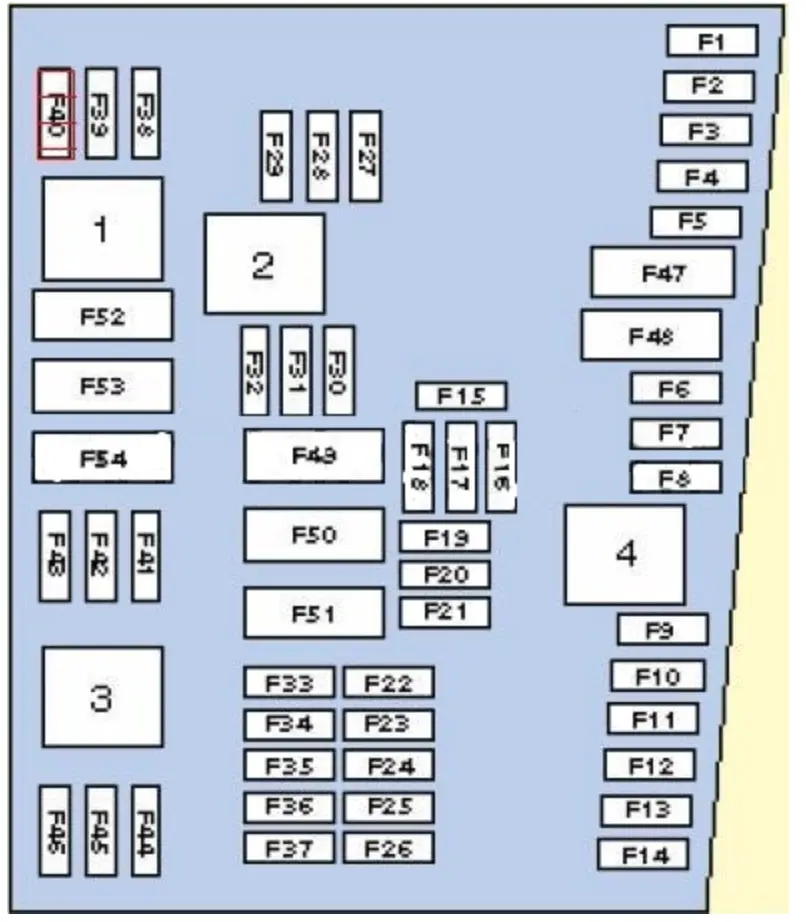

Тип 2
Позначення окремих елементів
| Споживач | Номер (струм в Амперах) |
|---|---|
| АБС | 4 (30), 25 (30) |
| Фари ліві | 26 (30) |
| Фари праві | 16 (30) |
| ESP | 4 (30), 25 (30) |
| Склоочисники лобового скла | 19 (30) |
| Звуковий сигнал | 17 (15) |
| Вентилятор радіатора | 24 (10) |
| Магнітолу | 8 (15) |
| Аудіосистема | 18 (30) |
| Телефон | 9 (15) |
