Серія Volkswagen LT охоплює мало- та середньотоннажні вантажівки й мікроавтобуси двох поколінь, доступні з різними типами двигунів. Характеристики вантажопідйомності зашифровані в назві: цифри після “LT” вказують на повну вагу автомобіля (наприклад, LT28 – 2800 кг). Ця стаття присвячена електричній системі: ми надамо схеми, розташування та повне позначення запобіжників і реле для Фольксваген ЛТ другого покоління (1996–2006 рр. випуску), зокрема вкажемо запобіжник прикурювача.
Призначення елементів в коробках може відрізнятися і залежить від року випуску та рівня електрообладнання вашого Volkswagen LT.

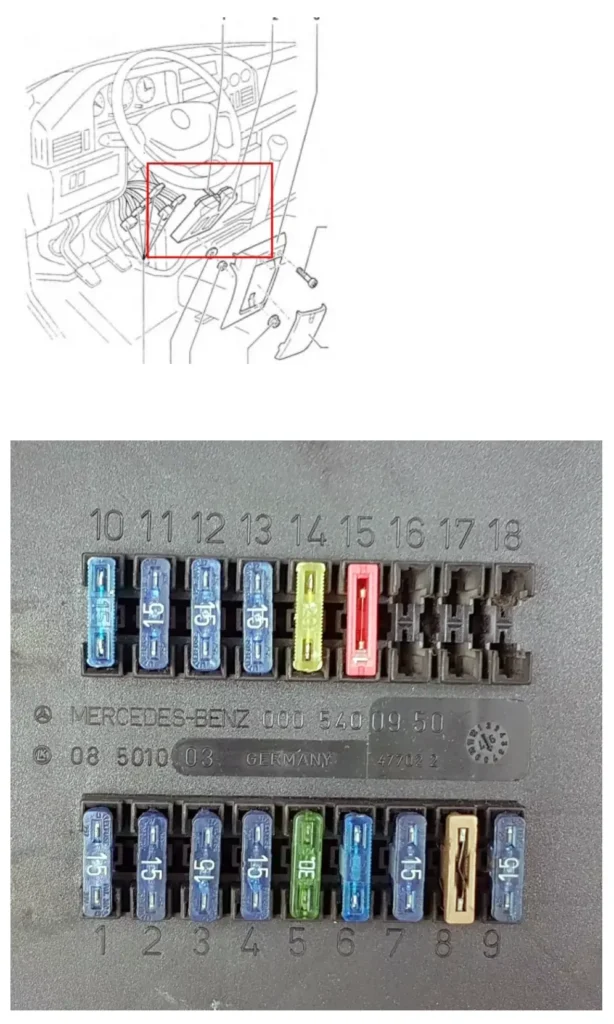

Блок запобіжників на панелі приладів
Він знаходиться під рульовою рейкою за захисним кожухом.
| № | Призначення | Номінал (А) |
| 1 | Ліхтар правий і габаритний правий | 15 А |
| 2 | Дальнє світло правої фари | 15 А |
| 3 | Дальнє світло лівої фари, сигнальна лампа | 15 А |
| 4 | Ліхтарі заднього ходу | 15 А |
| 5 | Стоп-сигнали | 15 А |
| 6 | Двигун склоочисника | 20 А |
| 7 | Підігрів заднього скла, сигнал | 15 А |
| 8 | Лампи, запальничка (прикурювач), магнітола | 20 А |
| 9 | Годинник, аварійна сигналізація, габаритні вогні | 20 А |
| 10 | Підсвічування панелі приладів, підсвічування номерного знака, денні ходові вогні | 15 А |
| 11 | Лівий задній ліхтар і лівий габаритний ліхтар | 15 А |
| 12 | Ближнє світло правої фари | 15 А |
| 13 | Ліве ближнє світло | 15 А |
| 14 | Протитуманна фара, задня протитуманна фара | 15 А |
| 15 | Магнітола | 15 А |
| 16 | Резерв | – |
| 17 | Резерв | – |
| 18 | Резерв | – |
Запобіжник номер 8, 20А, відповідає за прикурювач.
Під цим блоком запобіжників можуть бути розташовані окремі реле (реле склоочисника, поворотів і т.д.).

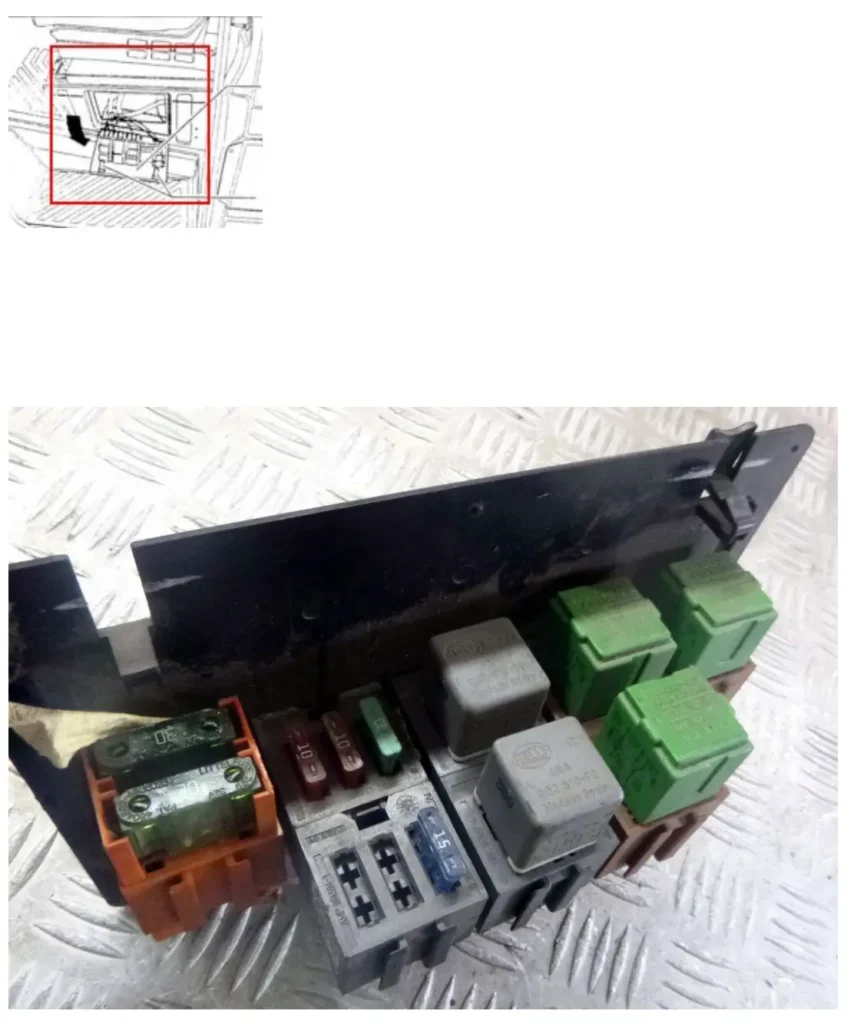

Ящик під сидіння
Додатковий блок реле і запобіжників знаходиться під сидінням переднього пасажира.
| Призначення | Номінал (А) |
| Вентилятор обігрівача | 30 |
| Обігрів заднього скла | 30 |
| Автономний обігрівач | 25 |
| Електросклопідйомники | 25 |
| Блок управління ABS | 10 |
| Центральний замок | 15 |
| Дзеркала з електроприводом | 10 |
| Паливний насос | 30 |
| Додаткове реле акумулятора | 15 |
| Реле покажчика повороту причепа | 10 |
| Блокування диференціала | 15 |
| Розетка 12 вольт | 20 |
| Кондиціонер | 10 |
| Підігрів сидінь | 15 |
У моторному відсіку може бути додатковий блок в районі АКБ, з елементами, що відповідають за підігрів, свічки розжарювання, підігрів фільтра і т.д.
