Volkswagen Touareg 1 (2003–2010 рр.) – середньорозмірний кросовер, доступний із широкою лінійкою бензинових та дизельних двигунів та оновлений протягом свого виробничого циклу. У цьому технічному огляді представлено схеми, фотографії та докладний опис призначення блоків запобіжників і реле Фольксваген Туарег 1. Ми акцентуємо увагу на визначенні запобіжників, відповідальних за живлення прикурювача.
Через різноманіття двигунів (особливо дизельних) у Touareg 1, релейні групи в моторному відсіку можуть мати суттєві відмінності. Завжди звіряйте маркування реле, що відповідають за керування двигуном (наприклад, реле паливного насоса або свічок розжарювання), оскільки вони можуть займати різні позиції залежно від типу встановленого агрегату.
Для точної діагностики завжди враховуйте рік випуску та рівень електричного оснащення Вашого автомобіля.
Розташування блоків
Загальну схему місць, де розташовані основні блоки із запобіжниками і реле, представлено на цих малюнках.
Пасажирський салон

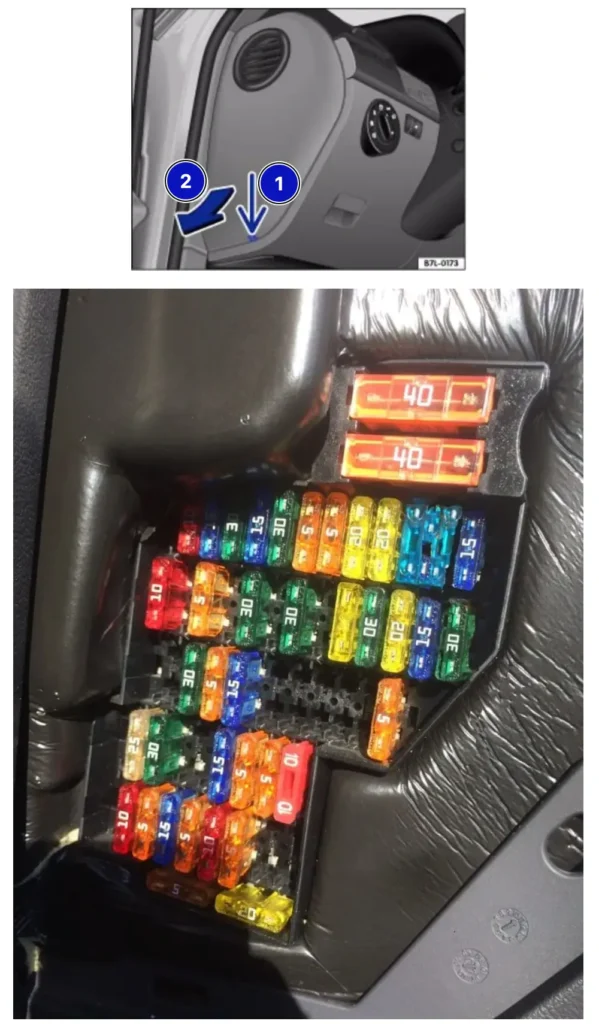

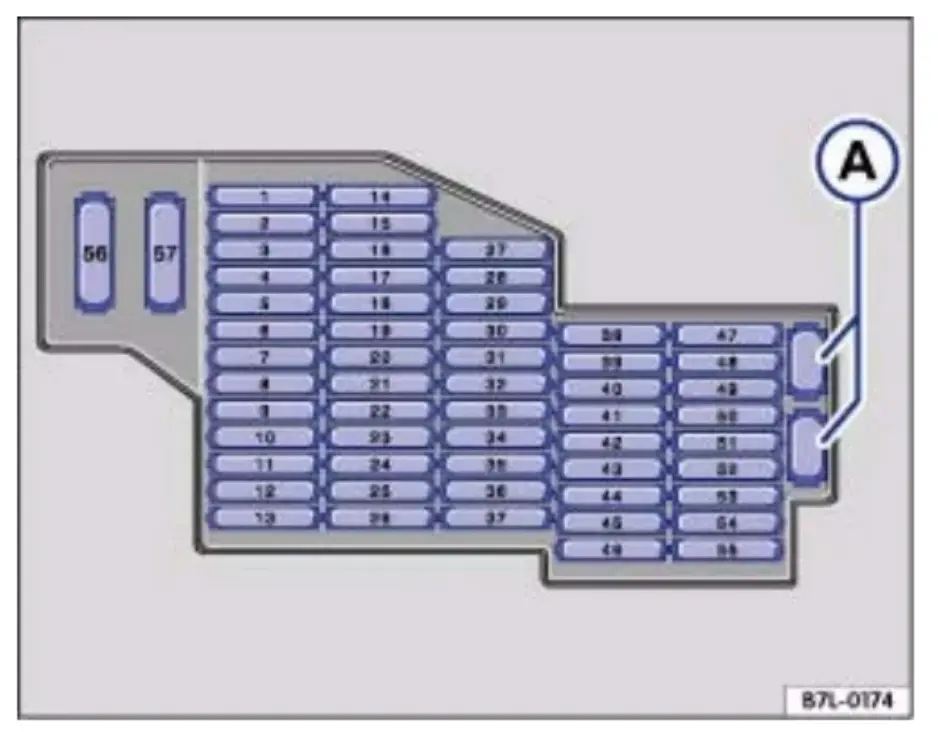

Ліва бічна коробка
Щоб отримати доступ, зніміть захисну кришку з лівого краю приладової панелі.
| № | A | Опис |
|---|---|---|
| 1 | 20 | Прикурювач |
| 2 | 5 | Стоянкове опалення (годинник, датчик, насос) 15А Реле циркуляційного насоса |
| 3 | 20 | Додаткові розетки (12V) |
| 4 | 20 | Стоянкове опалення – нагрівач |
| 5 | 20 | Реле розеток |
| 6 | 15 | KESSY |
| 7 | 5 | Діагностика, мультиплексна система, датчик дощу та освітленості |
| 8 | 30 | Склоочисники |
| 9 | 15 | Насос омивачів скла |
| 10 | 25 | Склопідйомник – лівий задній |
| 11 | 15 | Центральний замок – лівий |
| 12 | 20 | Салонне освітлення |
| 13 | – | |
| 14 | 25 | Склопідйомник – лівий передній |
| 15 | 20 | Лівий задній ліхтар |
| 16 | 20 | Звуковий сигнал |
| 17 | 10 | Покажчик повороту, Стоянкові вогні – ліві |
| 18 | 20 | Реле SRA |
| 19 | 15 | Протитуманні фари |
| 20 | 30 | Електропривод сидінь |
| 21 | 15 | Додаткова поворотна фара |
| 22 | 30 | Поперечне блокування, блок керування 2 кришки багажного відсіку |
| 23 | 10 | Поперечне блокування ззаду |
| 24 | 5 | Система контролю тиску в шинах |
| 25 | 15 | Регулювання рульової колонки – електро |
| 26 | 10 | Блок керування подушками безпеки, Відключення подушки безпеки переднього пасажира, вимикач педалі зчеплення |
| 27 | 5 | Вимикач вимкнення системи охорони салону, підсвічування салону |
| 28 | Резерв | |
| 29 | Резерв | |
| 30 | Резерв | |
| 31 | Резерв | |
| 32 | Резерв | |
| 33 | 15 | Обігрів рульового колеса, блок управління рульової колонки |
| 34 | 5 | Датчик обігріву сидінь, Охоронне спостереження за внутрішнім простором |
| 35 | 15 | Ближнє світло, Дальнє світло 30А Блок керування бортовою мережею |
| 36 | 10 | Живлення від бортової батареї |
| 37 | – | |
| 38 | 10 | Сигнали гальмування |
| 39 | 5 | Реле системи запалювання, кліматичної установки, обігріву сидінь, панелі приладів |
| 40 | 5 | Панель приладів |
| 41 | 15 | KESSY |
| 42 | 30 | Електро люк |
| 43 | 30 | Сабвуфер |
| 44 | 30 | Електро пристрої сидінь |
| 45 | 30 | Електро пристрої сидінь |
| 46 | – | |
| 47 | 10 | Блок керування блокування міжколісного диференціала |
| 48 | 5 | Годинник стоянкового опалення, блок управління асистента зміни смуги руху |
| 49 | 5 | Сервотронік |
| 50 | 10 | Датчик рівня та температури оливи, Обдув труби обігрівача (VR6) |
| 51 | 5 | Датчик якості повітря, Система моніторингу тиску в шинах, Діагностика |
| 52 | 30 | Задній склоочисник |
| 53 | 5 | Охоронне спостереження за внутрішнім простором салону, Блок перемикання зовнішнього освітлення, Обігрів дзеркал |
| 54 | 10 | Коректор нахилу фар |
| 55 | 15 | реле припливного вентилятора (швидкість 2) |
| 56 | 40 | Кліматична установка |
| 57 | 40 | Електродвигун регулювання вентилятора Bitron |
| А | запасні запобіжники |
За прикурювачі відповідають запобіжники з номерами 1, 3 і 5 на 20А. Запобіжник №1 - це: прикурювач + розетка на 12v у центральному тунелі для задніх пасажирів. Запобіжник №3 - це: розетка на 12v у багажному відсіку (у стінці праворуч), та, яка ближче до п'ятих дверей. Запобіжник №5 - це: 12v водійська розетка (біля ручки АКПП) і розетка 12v у багажному відсіку (у стінці праворуч).
Правий боковий ящик
Розташована в правій частині панелі приладів, вона також закрита захисною кришкою.
| № | A | Позначення |
|---|---|---|
| 1 | 15 | блок управління розпізнавання причепа |
| 2 | 5 | Парктроник, Компас |
| 3 | 15 | Блок керування причепа |
| 4 | 5 | Телефон |
| 5 | 15 | Блок керування розпізнавання причепа |
| 6 | 30 | Протизаносна система ESP, АБС |
| 7 | 5 | Блок керування роздавальної коробки |
| 8 | 20 | Додаткові фари дальнього світла |
| 9 | 5 | CD-чейнджер |
| 10 | 5 | TV-тюнер |
| 11 | 10 | Радіо |
| 12 | 30 | Аудіопідсилювач, Перемикач антени |
| 13 | – | |
| 14 | 20 | Правий задній ліхтар, 15А блок управління кришки багажного відсіку |
| 15 | 25 | Склопідйомник – правий задній |
| 16 | 10 | Освітлення багажника |
| 17 | 15 | Ближнє світло, Дальнє світло |
| 18 | 30 | Реле обігріву заднього скла |
| 19 | 25 / 30 | Двигун нахилу тягово-зчіпного пристрою |
| 20 | 30 | Електро регулювання сидінь 20А Інвертор з розеткою, 12 В-230 В |
| 21 | 10 | Охоронна система сигналізації, Відмикання запасного колеса |
| 22 | 25 / 30 | Електро регулювання правого переднього сидіння, Обігрів передніх сидінь |
| 23 | 10 | Кліматична установка |
| 24 | 25 / 30 | Електро регулювання сидінь |
| 25 | 5 | Задня консоль управління мікрокліматом |
| 26 | – | |
| 27 | 15 | Система моніторингу тиску в шинах, Блок управління системи регулювання дорожнього просвіту |
| 28 | 10 | Автоматичне підтримування дистанції |
| 29 | 10 | Автоматична коробка передач (АКПП) |
| 30 | 20 | Лебідка, реле дотягувача |
| 31 | 25 | Задній блок керування, 15А Блок керування кришки багажного відсіку |
| 32 | 10 | Центральний замок – правий |
| 33 | 10 | Задній блок керування охоронною системою сигналізації 15А Індивідуальне обладнання |
| 34 | 25 | Склопідйомник – правий передній |
| 35 | 10 | Покажчик повороту, Стоянкові вогні праворуч 30А Панель керування регулюваннями сидіння переднього пасажира |
| 36 | 5 | Стельовий модуль, Телефон |
| 37 | – | |
| 38 | EPS, АБС | |
| 39 | 10 | Кліматична установка 5А Реле нагрівального елемента вітрового скла |
| 40 | 10 | Поздовжнє блокування |
| 41 | 10 | Блок керування для причепа |
| 42 | 5 | Радіо, Керування відчиненням дверей гаража |
| 43 | 5 | Вимикач ліхтарів заднього ходу |
| 44 | Форсунки склоомивачів, що обігріваються, регулятор підігріву сидіння | |
| 45 | Резерв | |
| 46 | Резерв | |
| 47 | 10 | Автоматичне регулювання дистанції, радарний сенсор, модуль правої фари |
| 48 | 10 | Блок керування пневмопідвіскою |
| 49 | 5 | Дзеркало, Телефон |
| 50 | 5 | Ключ для вимкнення парктроніка, ASR та ESP |
| 51 | 20 | Коробка передач |
| 52 | 5 | Селектор |
| 53 | 30 | Реле нагрівального елемента вітрового скла |
| 54 | 30 | Електропривод гальм причепа, Реле нагрівального елемента вітрового скла |
| 55 | 20 | Електропривод рульової колонки |
| 56 | 40 | ABS, ESP |
| 57 | 40 | Поздовжнє блокування |
Ящик під водійським сидінням
Знаходиться на кришці акумуляторної батареї або поруч із нею.
| № | A | Позначення |
|---|---|---|
| 1 | Головний вимикач АКБ | |
| 2 | Реле електроживлення клеми 15 (100) / (433) | |
| 3 | Реле зарядки другої АКБ | |
| SD1 | 150 | Лівий блок запобіжників |
| SD2 | 150 | Правий блок запобіжників |
| SD3 | 60 | Правий блок запобіжників |
| SD4 | 60 | Комутаційний блок, лівий блок запобіжників |
| SD5 | 60 | Реле клеми 15 |
| SD7 | 250 | Паралельне включення АКБ |
| SD8 | 150 | Розетка |
| SD9 | 5 | Блок керування бортовою мережею |
| SD10 | 10 | Блок керування бортовою мережею |
| SD11 | 5 | Діагностика проводу стартера |
| SD12 | Не використовується | |
| SD13 | 40 | Електродвигун компресора системи регулювання дорожнього просвіту |
| SD14 | Не використовується |

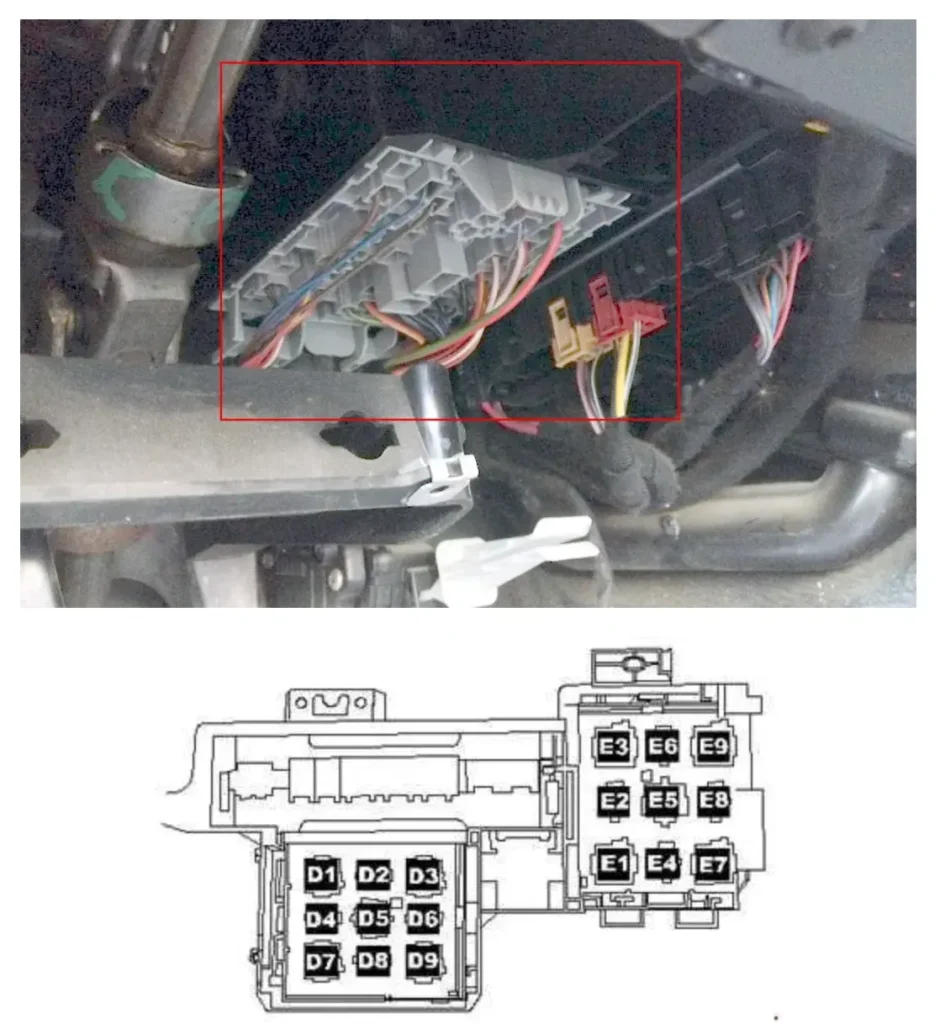

Релейна коробка
Встановлюється в нижній частині панелі приладів, в районі рульової рейки.
| № | Опис |
|---|---|
| D1 | Блок керування Servotronic (476) |
| D2 | Реле дотягувача (404) |
| D3 | Реле компресора системи регулювання дорожнього просвіту (373) |
| D4 | Реле розеток (404) |
| D5 | Реле кліматичної установки (100) |
| D6 | Реле припливного вентилятора, швидкість 2 (404) тільки з ручною кліматичною установкою |
| D7 | Реле обігріву заднього скла (53) |
| D8 | Реле циркуляційного насоса (404) тільки VR6 з додатковим обігрівачем |
| D9 | Реле підключення генератора (53) |
| E1 | Роздільне реле сонячної батареї (79) |
| E2 | Реле відмикання запасного колеса (404) |
| E3 | Реле обігріву лівої частини вітрового скла (53) |
| E4 | Реле циркуляційного насоса (404) |
| E5 | Реле 2 електроживлення клеми (432) тільки V10 TDI |
| E6 | Не використовується |
| E7 | Реле системи очищення фар (53) |
| E8 | Реле акумулятора залишкового тепла (404) |
| E9 | Реле обігріву правої частини вітрового скла (53) |
Моторний відсік
Цей блок реле та запобіжників розташований у повітрозабірному відділенні моторного відсіку.
| № | A | Призначення запобіжників |
|---|---|---|
| 1 | 60 | блок керування вентилятора радіатора, вентилятор радіатора |
| 2 | 30 | блок керування вентилятора радіатора, вентилятор радіатора |
| 3 | 40 | насоса вторинного повітря |
| 4 | 40 | насоса вторинного повітря |
| 5 | 30 | котушка запалювання, запобіжники в реле та блок запобіжників |
| 6 | 30 | котушка запалювання |
| 7 | 10 | форсунки циліндра, реле насоса системи охолодження палива 20А котушка запалювання |
| 8 | 10 | форсунки циліндра 20А котушка запалювання |
| 9 | 30 | блок керування Motronic, блок керування двигуна, блок керування системи впорскування дизельного двигуна |
| 10 | 10 | датчик високого тиску, витратомір повітря, блок керування кліматичної установки, реле підключення генератора, реле додаткового насоса системи охолодження, реле підсилювача гальм (3,2 л), діагностичний насос паливної системи, блок керування турбонагнітача |
| 11 | 15 | датчик рівня і температури оливи, блок керування Climatronic, електромагнітний клапан абсорбера, блок керування турбонагнітача 10А, блок керування кліматичної установки |
| 12 | 5 | реле насоса вторинного повітря, реле електричного паливного насоса 10А електромагнітний клапан 1 абсорбера, регулятор, блок керування свічок розжарювання 20А термостат системи охолодження двигуна з електронним керуванням, датчик високого тиску, реле прокачування ОР після вимкнення двигуна, блок керування кліматичної установки, клапан регулятора фаз газорозподілу впускних клапанів, електродвигун зміни геометрії впускного колектора |
| 13 | 15 | регулятор тиску палива, паливний насос |
| 14 | 15 | регулятор тиску палива, паливний насос 10А клапан дозування палива |
| 15 | 15 | реле паливного насоса, блок керування Motronic, блок керування двигуна |
| 16 | 10 | реле паралельного включення АКБ, 30А насос гальмівної системи |
| 17 | 15 | лямбда-зонд 30А лямбда-зонд |
| 18 | 7,5 / 15 | лямбда-зонд після каталізатора |
| Опис реле | ||
| A1 | Блок керування свічок розжарювання (475) | |
| A2 | Реле електроживлення клеми 30 (109) / (219) | |
| A4 | Реле паливного насоса (53) | |
| A6 | Реле насоса системи охолодження палива (404) | |
| A5 | Реле додаткового насоса системи охолодження (404) | |
| A3 | Блок керування системи автоматичного розжарювання свічок (475) | |
| B6 | Реле додаткового паливного насоса (449) | |
| B7 | Не використовується | |
| B4 | Реле малої потужності обігріву (100) Реле 1 електроживлення (100) | |
| B3 | Реле високої потужності обігріву (100) | |
| B1 | Реле електроживлення клеми 30 (219) | |
| B2 | Реле паливного насоса (53) | |
| C20 | Реле електроживлення клеми 50 (433) | |
| C19 | Реле підкачувального паливного насоса (404) | |
