Мінівен Volkswagen Sharan (I покоління), який вироблявся у 1996–2009 роках, має кілька версій електричної системи через подвійний рестайлінг. Даний матеріал містить інформацію про розташування електронних блоків керування, а також повну схему та опис призначення запобіжників і реле для Фольксваген Шаран 1. Окремо представлено дані щодо запобіжника прикурювача.
Кількість одиниць, їх конструкція та призначення елементів можуть відрізнятися від представлених і залежати від року випуску, рівня комплектації та країни постачання. Представимо 2 найпопулярніших варіанти: 1-й варіант підходить в основному для моделей, випущених до 1998 року, а 2-й після.

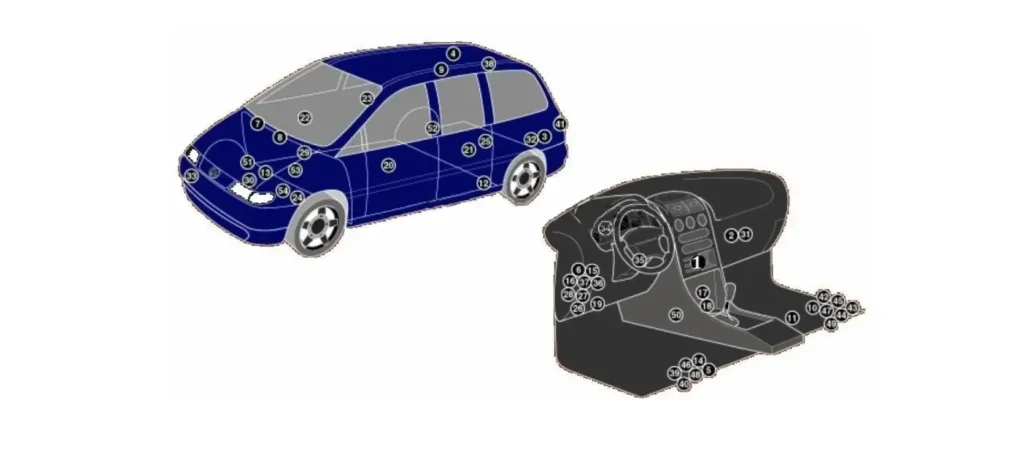

Загальне розташування блоків
| № | Опис |
|---|---|
| 1 | Електронним блок керування кондиціонером |
| 2 | Блок керування електродвигуном вентилятора кондиціонера опалювача, перед. (з автоматичним керуванням температурою) |
| 3 | Блок керування електродвигуном вентилятора кондиціонера кондиціонера опалювача, зад. (з автоматичним керуванням температурою) |
| 4 | Підсилювач сигналу антени – за стельовою панеллю |
| 5 | Блок керування протиугінною системою блок керування центральним замком – під сидінням водія (^08/97) |
| 6 | Блок керування протиугінною системою – у багатофункціональному блоці керування (09/97^) |
| 7 | Звуковий сигнал протиугінної системи – резонатор системи впуску (^04/00) |
| 8 | Звуковий сигнал протиугінної системи – резонатор системи впуску (05/00^) |
| 9 | Антена аудіосистеми – праве заднє бокове скло |
| 10 | Додаткова акумуляторна батарея – під сидінням пасажира, якщо є |
| 11 | Реле додаткової акумуляторної батареї (11/98^) – під переднім правим сидінням |
| 12 | Блок керування додатковим обігрівачем |
| 13 | Акумуляторна батарея |
| 14 | Блок керування центральним замком – у блоці керування протиугінною системою – під сидінням водія (^08/97) |
| 15 | Блок керування центральним замком – у багатофункціональному блоці керування (09/97^) |
| 16 | Блок управління (у разі аварії) – блок 2 запобіжників / реле приладової панелі |
| 17 | Блок керування системою підтримки швидкості (круїз-контроль) |
| 18 | Діагностичний роз’єм (DLC) – ^04/00 – під передньою попільничкою |
| 19 | Діагностичний роз’єм (DLC) – 05/00^ |
| 20 | Блок керування лівим переднім склопідйомником -двері |
| 21 | Блок керування лівим заднім склопідйомником – двері |
| 22 | Блок керування правим переднім правим склопідйомником – двері |
| 23 | Блок керування правим заднім склопідйомником – двері |
| 24 | Блок керування електродвигуном вентилятора системи охолодження |
| 25 | Електронний блок керування 4WD – на муфті |
| 26 | Блок запобіжників /реле, приладова панель 1 – у багатофункціональному блоці керування (09/97^) |
| 27 | Блок запобіжників /реле приладова панель 2 |
| 28 | Блок запобіжників /реле приладова панель 3 |
| 29 | Блок запобіжників /реле, моторний відсік 1 |
| 30 | Блок запобіжників /реле, моторний відсік 2 |
| 31 | Резистор електродвигуна вентилятора обігрівача, перед. (ручне керування температурою) |
| 32 | Резистор електродвигуна вентилятора обігрівача, зад. (ручне керування температурою) |
| 33 | Звукові сигнали – за бампером |
| 34 | Блок керування іммобілайзером – за комбінацією приладів |
| 35 | Кільцева антена іммобілайзера – біля замка запалювання |
| 36 | Реле покажчиків повороту – у багатофункціональному блоці керування |
| 37 | Багатофункціональний блок керування-в блоці запобіжників/реле приладової панелі 1 – функції: обігрівач лобового скла/обігрівач заднього скла, очищувачі лобового скла/очищувач заднього скла, вказівники повороту, аварійна сигналізація, лампи освітлення салону, електропривод склопідйомників, центральний замок, дистанційне керування центральним замком, протиугінна система |
| 38 | Антена навігаційної системи, телефону |
| 39 | Блок керування системи паркування – під сидінням водія |
| 40 | Зумер системи паркування, передній – під сидінням водія |
| 41 | Зумер системи паркування, задній – під кришкою лампи заднього габариту |
| 42 | Додатковий запобіжник (30А/40А), додаткова акумуляторна батарея – під переднім правим сидінням |
| 43 | Додатковий запобіжник (30А), додатковий обігрівач (09/01^) – під переднім правим сидінням |
| 44 | Додатковий запобіжник (15А), роз’єм 1 живлення додаткового обладнання ^ 1/98 – 05/00) – під переднім правим сидінням |
| 45 | Додатковий запобіжник (15А), роз’єм 2 живлення додаткового обладнання ^ 1/98 – 05/00) – під переднім правим сидінням |
| 46 | Блок керування підігрівом сидіння, з боку водія – під сидінням водія |
| 47 | Блок керування підігрівом сидіння, з боку пасажира – під сидінням пасажира |
| 48 | Бічний датчик удару, з боку водія – під сидінням водія |
| 49 | Бічний датчик удару, з боку пасажира – під сидінням пасажира |
| 50 | Електронний блок керування SRS |
| 51 | Датчик висоти положення кузова, передній – коректор фар на стабілізаторі поперечної стійкості |
| 52 | Датчик висоти положення кузова, задній – коректор фар – задня права півось |
| 53 | Електронний блок керування КПП – моторний відсік, ліворуч |
| 54 | Датчик швидкості автомобіля – на КПП |

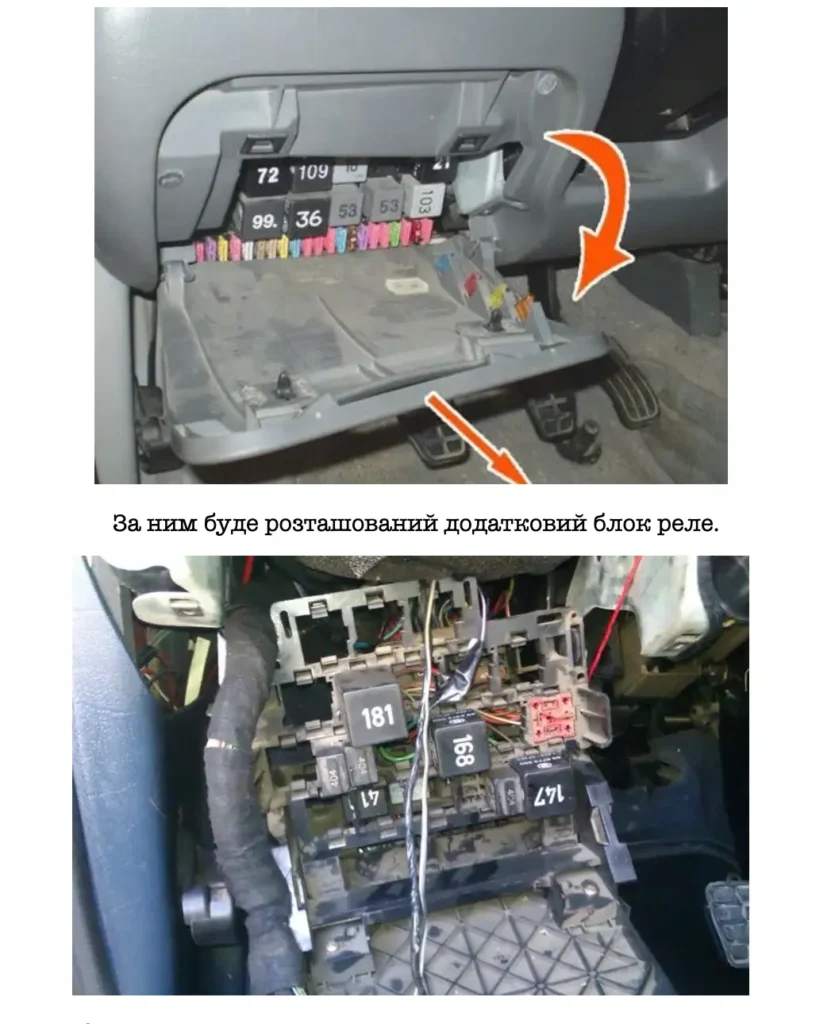

Пасажирський салон
Основні блоки запобіжників і реле розташовані зліва на панелі приладів, за захисною кришкою.

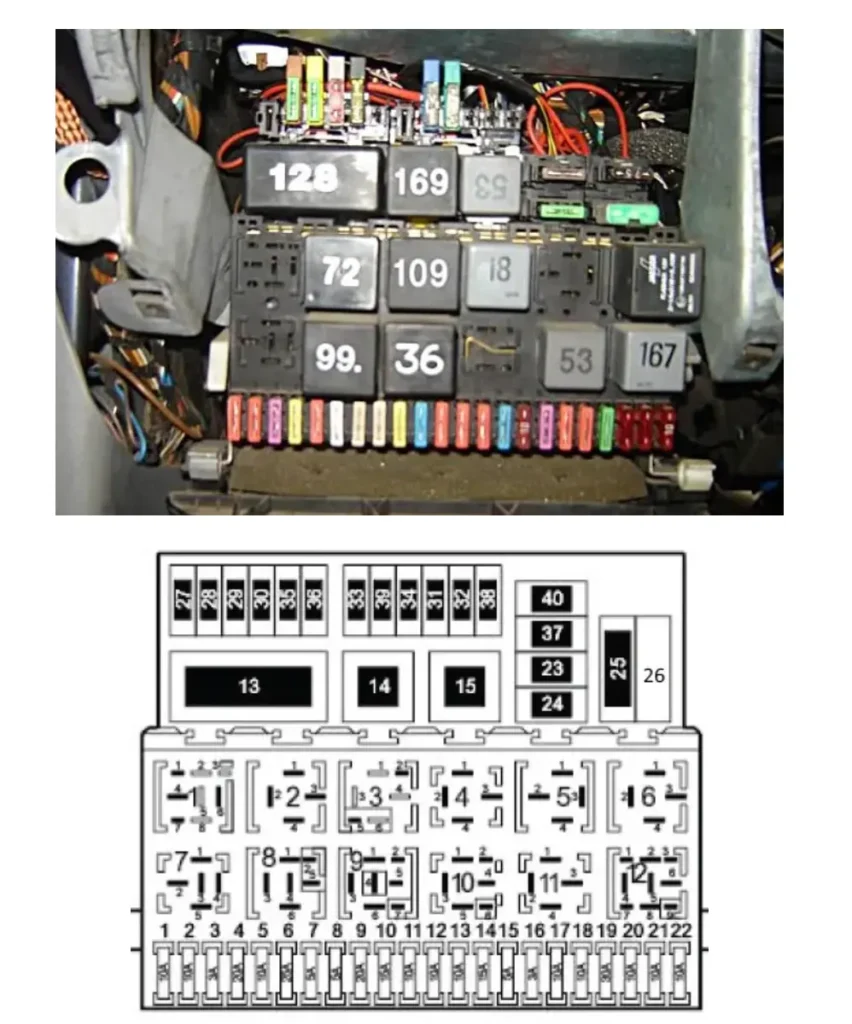

Блок запобіжників
Тип 1
| № | A | Опис |
|---|---|---|
| 1 | – | |
| 2 | (72) Реле очищувача омивача заднього скла | |
| 3 | (30/109) Реле системи керування двигуном – ADY /AKT /1Z /AHU /AFN | |
| 4 | (18) Реле допоміжних ланцюгів запалювання | |
| 5 | – | |
| 6 | (21/22) Реле аварійної сигналізації | |
| 7 | (95) Реле насоса омивача фар | |
| 8 | (19/99) Реле переривчастого режиму роботи очищувача омивача лобового скла | |
| 9 | (36) Зумер попередження про не вимкнені фари | |
| 10 | (53) Реле протитуманних фар | |
| 11 | (53) Реле звукового сигналу | |
| 12 | (167) Реле паливного насоса – AAA /ADY /AKT | |
| 13 | (128) Реле перемикання світлофорів | |
| 14 | (169) Реле обігрівача заднього скла | |
| 15 | (53/204) Реле електродвигуна очищувача лобового скла | |
| F1 | 10 | Ліва фара – ближнє світло, коректор фари-лівої |
| F2 | 10 | Права фара – ближнє світло, коректор фари-правої |
| F3 | 3 | Лампи підсвічування номерного знака |
| F4 | 20 | Очищувач омивач заднього скла, система освітлення в денний час, електродвигун вентилятора кондиціонера/опалювача – задній |
| F5 | 10 | Очищувач омивач лобового скла, обігрівачі форсунок омивача лобового скла |
| F6 | 25 | Система кондиціонування, електродвигун вентилятора кондиціонера/опалювача |
| F7 | 5 | Передній /задній габарит (прав.), лампа підсвічування моторного відсіку |
| F8 | 5 | Лампи переднього лівого габариту /заднього лівого габариту |
| F9 | 20 | Обігрівач заднього скла, реле обігрівача лобового скла |
| F10 | 15 | Задні протитуманні ліхтарі |
| F11 | 10 | Ліва фара |
| F12 | 10 | Права фара |
| F13 | 10 | Звуковий сигнал |
| F14 | 15 | Ліхтар(и) заднього ходу, система підтримання швидкості, реле обігрівача лобового скла, центральний замок, електропривод склопідіймачів, електропривод дзеркал заднього виду на дверях, підігрівач сидінь, кондиціонер, додатковий обігрівач, система повного приводу, автоматична коробка передач (АКПП), лампа підсвічування селектора АКПП |
| F15 | 5 / 10 | Система керування двигуном, іммобілайзер, лампа підсвічування селектора КПП, підігрівач сапуна вентиляції картера, е/м клапан системи рециркуляції ОГ (ЕГР), клапан акумулятора парів палива |
| F16 | 3 | Годинник, лампа освітлення салону – передн., лампа підсвічування речового ящика, реле обігрівача заднього скла, комбінація приладів |
| F17 | 10 | Покажчики повороту |
| F18 | 10 | Паливний насос, кисневий датчик, що підігрівається – AAA/ ADY /AKT |
| F19 | 30 | Блок керування електродвигуном вентилятора системи охолодження, електродвигун вентилятора системи охолодження |
| F20 | 10 | Вимикач стоп-сигналів (датчик положення педалі гальма) |
| F21 | 10 | Комбінація приладів, годинник, аудіосистема, CD-чейнджер аудіосистеми, підсилювач вихідного сигналу аудіосистеми, лампи освітлення салону, люк |
| F22 | 10 | Система кондиціонування, діагностичний роз’єм (DLC) |
| F23 | 7,5 | Блок керування електродвигуном вентилятора системи охолодження, електродвигун насоса охолоджувальної рідини, електро магнітна муфта компресора кондиціонера |
| F24 | 30 | Очищувач лобового скла |
| F25 | 60 | Свічки розжарювання |
| F26 | Резерв | |
| F27 | 50 | Обігрівач лобового скла |
| F28 | 30 | Електронний блок управління ABS |
| F29 | 30 | Електронний блок управління ABS |
| F30 | 10 | Центральний замок |
| F31 | 10 | Центральний замок, звуковий сигнал протиугінної системи |
| F32 | 10 | Центральний замок, лампи аварійної сигналізації-протиугінна система |
| F33 | 25 / 30 | Додатковий обігрівач |
| F34 | 25 | Електродвигун вентилятора кондиціонера / обігрівача – задній |
| F35 | 20 | Прикурювач, роз’єм електрообладнання причепа, роз’єми живлення додаткового обладнання |
| F36 | 10 | Телефон |
| F37 | 30 | Електропривод склопідйомників |
| F38 | 20 | Запасний |
| F39 | 25 | Передній модуль Climatronic |
| F40 | 5 | Реле електродвигуна вентилятора системи охолодження 1 і 2 швидкість |
У цьому варіанті за прикурювач відповідає запобіжник номер 35 на 20А, за додаткові розетки 22.

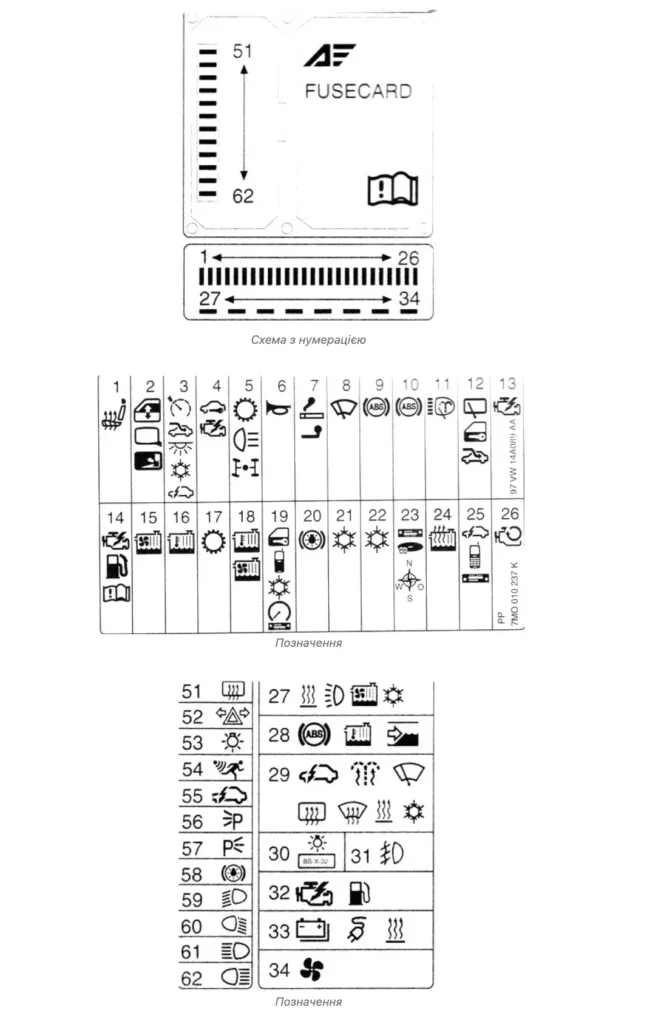

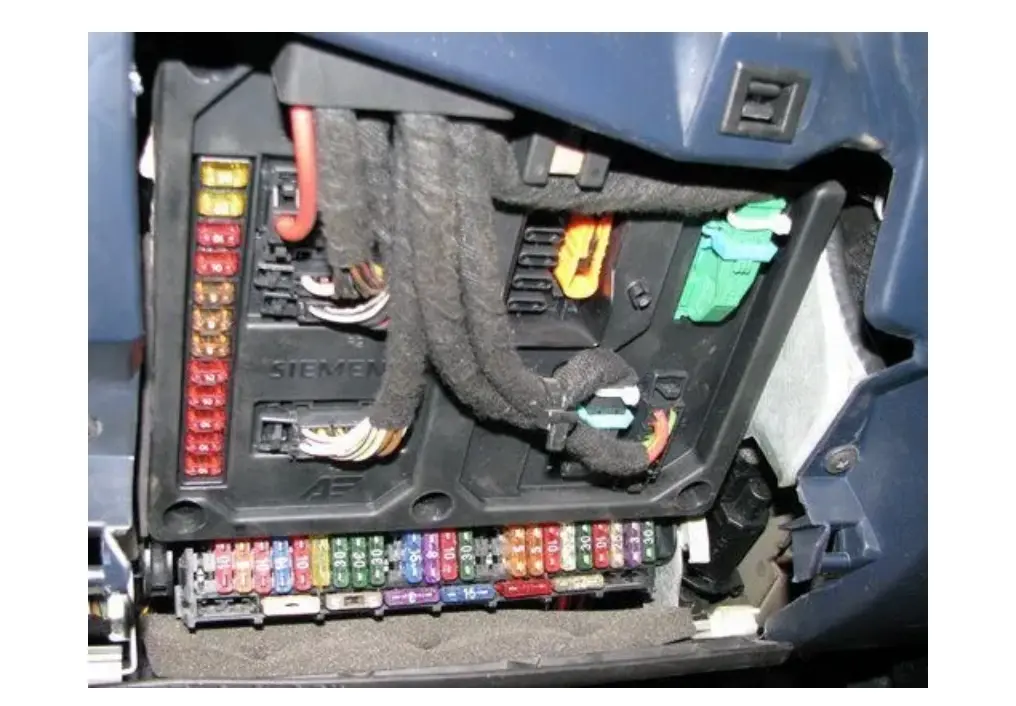

Тип 2
Актуальне призначення може бути представлено у вигляді брошури, розташованої на зворотному боці захисної кришки.
| № | A | Детальне призначення |
|---|---|---|
| 1 | 20 | Підігрівач сидінь |
| 2 | 10 | Електропривод склопідйомників, електропривод дзеркал заднього виду на дверях |
| 3 | 5 | Система підтримання швидкості, люк, лампа підсвічування шухляди для речей, годинник, навігаційна система, система кондиціонування, додатковий обігрівач, багатофункціональний блок/керування |
| 4 | 10 | Керування двигуном, іммобілайзер, підігрівач сапуна вентиляції картера-AAA/AMY/ANU |
| 5 | 15 | Ліхтар(и) заднього ходу, автоматична коробка передач(АКПП), система повного приводу |
| 6 | 10 / 25 | Звуковий сигнал |
| 7 | 20 | Прикурювач |
| 8 | 30 | Очищувач/ омивач лобового скла |
| 9 | 30 | Антиблокувальна система гальм (ABS) |
| 10 | 30 | Антиблокувальна система гальм (ABS) |
| 11 | 20 | Омивачі фар |
| 12 | 15 | Люк, годинник, багатофункціональний блок керування: Центральний замок, очищувач/омивач заднього скла |
| 13 | 3 | Керування двигуном -бензин |
| 14 | 10 / 20 / 25 / 30 | керування двигуном |
| 15 | 30 | Електродвигун вентилятора системи охолодження -AAA/ AFN/ AHU |
| 16 | 15 / 30 | Електродвигун вентилятора системи охолодження (06/00^) |
| 17 | 10 | Автоматична коробка передач |
| 18 | 5 / 10 | Електродвигун вентилятора системи охолодження |
| 19 | 5 | Центральний замок, телефон, система кондиціонування, комбінація приладів, аудіосистема, система паркування (11/98-05/00), діагностичний роз’єм (DLC) |
| 20 | 10 | Стоп-сигнали |
| 21 | 25 / 30 | кондиціонер |
| 22 | 25 / 30 | кондиціонер |
| 23 | 10 | Аудіосистема, CD-чейнджер аудіосистеми, навігаційна система |
| 24 | 25 | Додатковий обігрівач |
| 25 | 3 | Багатофункціональний блок керування, телефон, аудіосистема |
| 26 | 30 | Реле вимикача заборони запуску /реле ліхтарів заднього ходу |
| 27 | 25 | Система кондиціонування, електродвигун вентилятора системи охолодження |
| 28 | 10 | Антиблокувальна система гальм (ABS), електродвигун вентилятора системи охолодження, очищувач/омивач лобового скла |
| 29 | 5 | Багатофункціональний блок керування, підігрівачі форсунок омивача лобового скла, очищувач лобового скла (-^10/98), обігрівач лобового скла, обігрівач заднього скла, додатковий обігрівач, система опалення вентиляції (-10/98), кондиціонер |
| 30 | 3 | Лампи підсвічування номерного знака |
| 31 | 15 | Протитуманні фари |
| 32 | 3 / 10 | Керування двигуном-ADY /AAAAJ H/AKT /ANU |
| 33 | 25 | Роз’єм електрообладнання причепа, роз’єм живлення додаткового обладнання (12v), додаткова акумуляторна батарея |
| 34 | 25 | Система опалення/ вентиляції |
| 51 | 20 | Обігрівач заднього скла |
| 52 | 20 | Покажчики повороту |
| 53 | 10 | Лампи освітлення салону |
| 54 | 10 | Протиугінна система |
| 55 | 5 | Лампи підсвічування прорізів дверей, комбінація приладів, протиугінна система, центральний замок, електропривод склопідйомників |
| 56 | 5 | Лампи переднього правого габариту, заднього правого габариту |
| 57 | 5 | Лампи переднього лівого габариту, заднього лівого габариту |
| 58 | 10 | Коректор фар |
| 59 | 10 / 15 | Ліва фара – ближнє світло |
| 60 | 10 / 15 | Права фара – ближнє світло |
| 61 | 10 | Ліва фара – дальнє світло |
| 62 | 10 | Права фара – дальнє світло |
У цьому варіанті за прикурювач відповідає запобіжник номер 7 на 20А, за додаткові розетки 8.
Релейні коробки

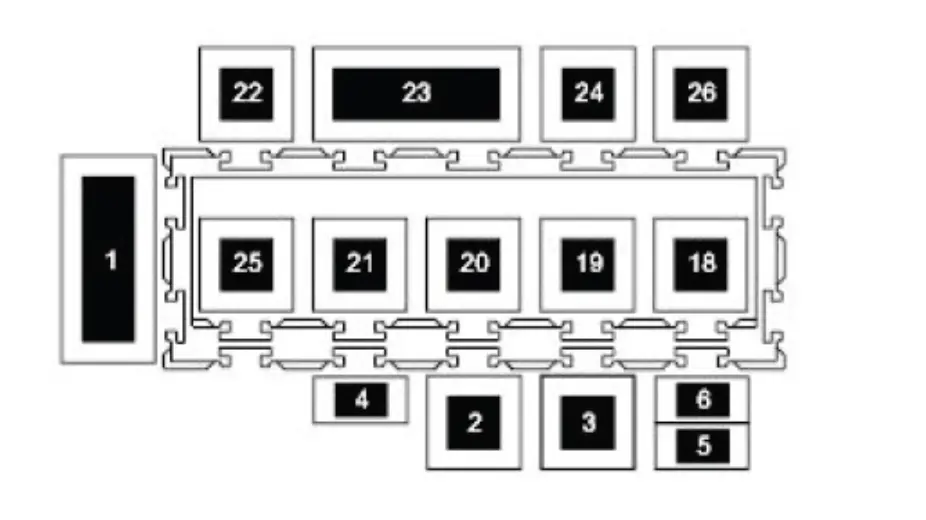

Тип 1
Головна коробка
| № | Призначення елементів |
|---|---|
| 1 | Розгалужувач Діагностики |
| 2 | Розгалужувач Клеми 15а |
| 3 | Розгалужувач Клема 58б |
| 4 | Розгалужувач сигналу швидкості |
| 5 | Розгалужувач Клема 54 |
| 6 | Розгалужувач кінцевих викл. дверей |
| 18 | Реле перемикання гучномовця радіо – телефон |
| 19 | Реле Освітлення в денний час (200) |
| 20 | Резерв |
| 21 | Реле задніх ввентиляційних вікон (149) |
| 22 | Реле обігріву вітрового скла (170) |
| 23 | Не використовується |
| 24 | Реле електричних скло підйомників (53) |
| 25 | Реле припливного вентилятора заднього обігрівача (94) |
| 26 | Реле попередження не пристебнутих ременів безпеки |
Тип 2

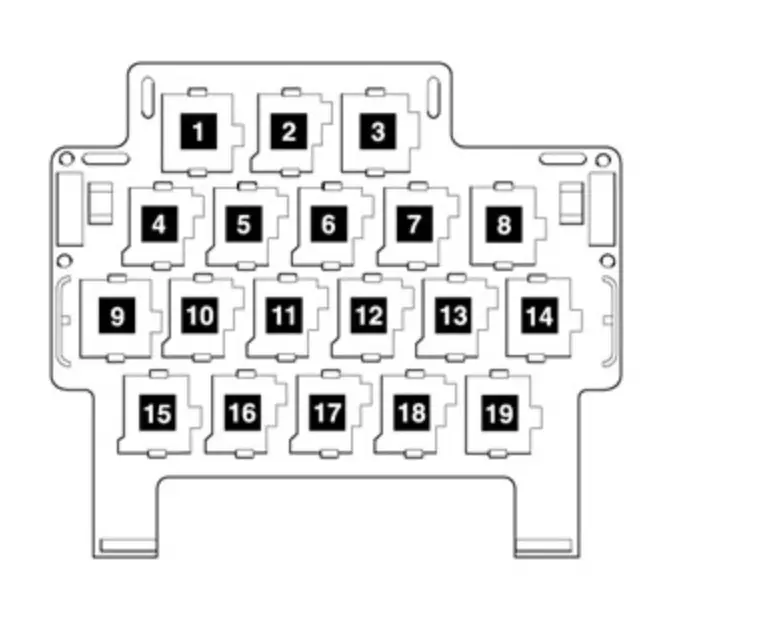

Головна коробка
| № | Позначення |
|---|---|
| 1 | (361) Блок керування складанням дзеркал |
| 2 | (361) Блок керування складанням дзеркал |
| 3 | Реле, що перемикає динамік динаміка аудіосистеми /телефону |
| 4 | (94) Реле електродвигуна вентилятора обігрівача – без кондиціонера |
| 5 | (53/131/181) Реле, що відключає електродвигун електродвигуна вентилятора системи охолодження (після зупинки двигуна) |
| 6 | (175) Реле вимикача заборони запуску /реле ліхтаря заднього ходу |
| 7 | (106) Реле додаткового обігрівача (^04/98) |
| 8 | (95) Реле насоса омивача фар |
| 9 | (200) Реле системи освітлення в денний час – якщо встановлено |
| 10 | (53/404) Реле звукового сигналу |
| 11 | (94) Реле електромагнітної муфти компресора кондиціонера – AFN/AHU |
| 12 | (168) Реле електромагнітної муфти компресора кондиціонера |
| 13 | (153) Діод |
| 14 | (185) Реле іммобілайзера |
| 15 | (114) Реле електродвигуна вентилятора обігрівача -додатковий обігрівач (^04/98) |
| 16 | (149) Реле електроприводу задніх бічних стекол |
| 17 | (53/404) Реле додаткового обігрівача |
| 18 | (94) Реле насоса охолоджувальної рідини |
| 19 | (109) Реле системи керування двигуном |

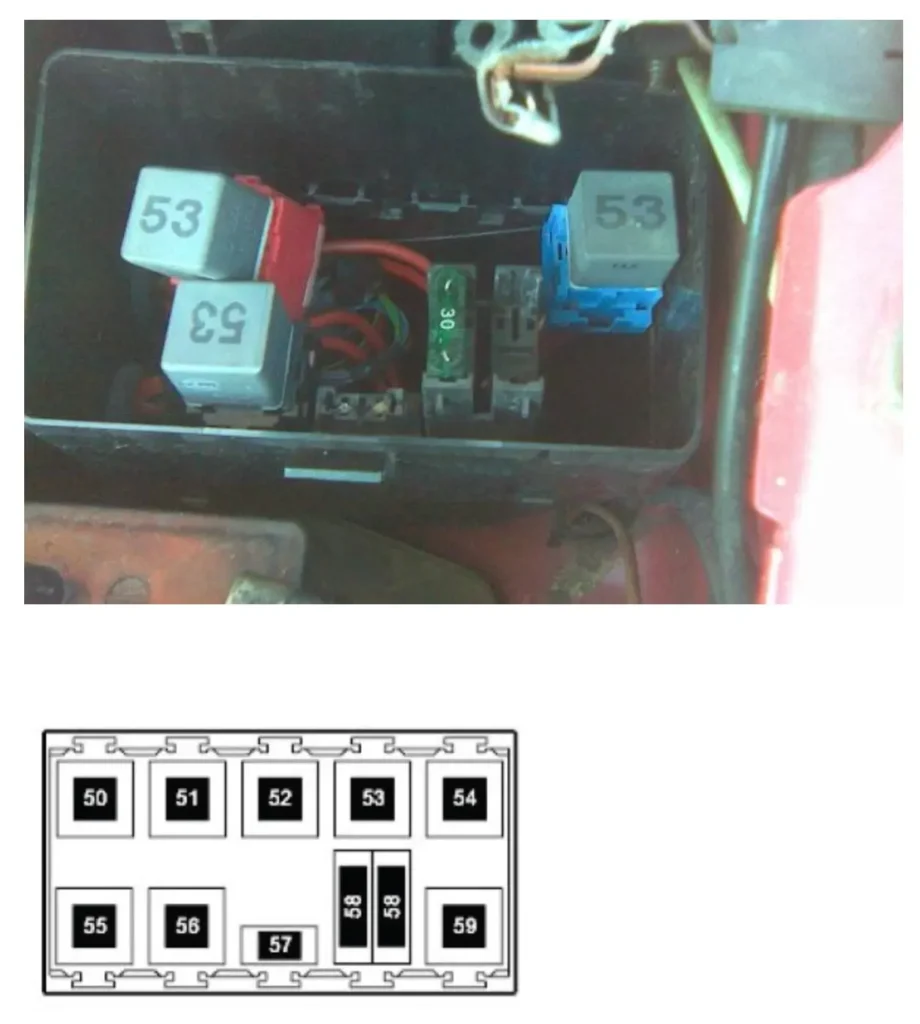

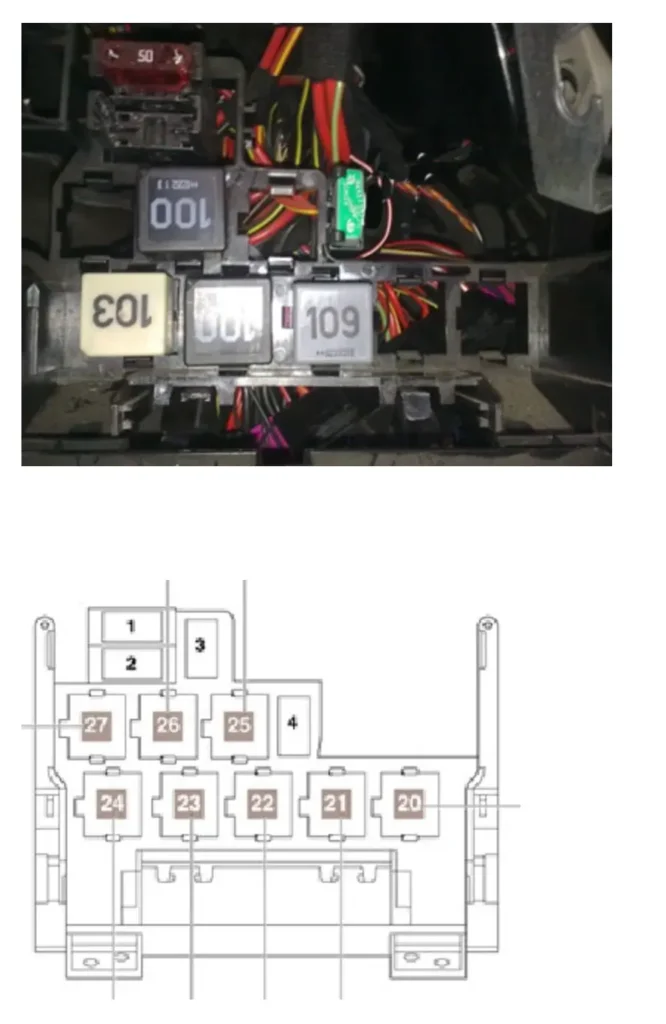

| № | A | Призначення елементів |
|---|---|---|
| 1 | 50 | Обігрів вітрового скла |
| 2 | 50 | Насос вторинного повітря |
| 25 | Додатковий обігрівач | |
| 3 | 25 | Додатковий обігрівач |
| 4 | 30 | Окремий запобіжник скло – підйомників |
| Реле | ||
| 20 | (404) Реле роботи в режимі автономного обігрівача | |
| 21 | (53) Реле електродвигуна очищувача лобового скла / реле вентилятора радіатора (361) | |
| 22 | (53) Реле насоса системи подачі повітря навипуск / реле обігріву зовнішніх дзеркал (404) | |
| 23 | (100) Реле обігрівача лобового скла | |
| 24 | (167) Реле паливного насоса / вентилятора (53) | |
| 25 | (53) Реле нагрівача охолоджувальної рідини | |
| 26 | (100) Реле допоміжних ланцюгів запалювання | |
| 27 | (114) Реле відключення електромагнітної муфти компресора кондиціонера | |
Моторний відсік
Основний блок запобіжників живлення розташований поруч з акумулятором і закритий кришкою.
Головна коробка
| № | A | Призначення елементів |
|---|---|---|
| 1 | 60 | Свічки розжарювання |
| 2 | 40 | Вентилятор радіатора |
| 3 | 40 / 60 | Вертилятор радіатора |
| 4 | 110 | Інтер’єр салону |
| 5 | 150 | Геніратор |
| 6 | 3 | Багатофункціональний блок керування |
| 7 | 30 | АБС |
| 8 | 30 | АБС (насос) |
На деяких моделях встановлювали ще один додатковий блок
Додаткова коробка
| № | Опис |
|---|---|
| 50 | Реле розв’язки кондиціонера (114) |
| 51 | Реле вимкнення кондиціонера (147) |
| 52 | Резерв |
| 53 | Резерв |
| 54 | Реле великої потужності нагріву (103) |
| 55 | Реле блока стартера і ліхтарів заднього ходу (158) |
| 56 | Реле насоса повітря (53) |
| 57 | Реле насоса вторинного повітря |
| 58 | Запобіжник вентилятора радіатора, свічки розжарення додаткових елементів підігріву ОР |
| 59 | Реле малої потужності нагріву (103) |
Оскільки рівень електрооснащеності автомобілів Volkswagen Sharan значно варіюється, детальний опис всіх схем не вміщується в один матеріал. У разі, якщо наведені тут схеми вам не підходять, скористайтеся альтернативними схемами: скачати.
