Volkswagen Jetta VII (A7) – актуальна версія седана, виробництво якої охоплює період з 2018 по теперішній час (2025 рік) після двох планових оновлень. У Китаї дана модель представлена у вигляді подовженої версії під назвою Volkswagen Sagitar. У цьому матеріалі детально розглядається електросистема Jetta 7: ми наведемо схеми, фотографії та місця розташування блоків запобіжників і реле, а також опишемо їхнє призначення. Окрема увага приділяється запобіжнику прикурювача.
Через архітектуру MQB, деякі запобіжники у Фольксваген Джетта 7 можуть бути не просто силовими, а й логічними, забезпечуючи живлення модулів, пов’язаних із керуванням системою. Це підвищує важливість використання оригінальних схем.
Зверніть увагу, що конфігурація запобіжників і реле залежить від року виробництва та країни постачання. У разі виникнення проблем зверніться до офіційного дилера для професійної допомоги.
Пасажирський салон

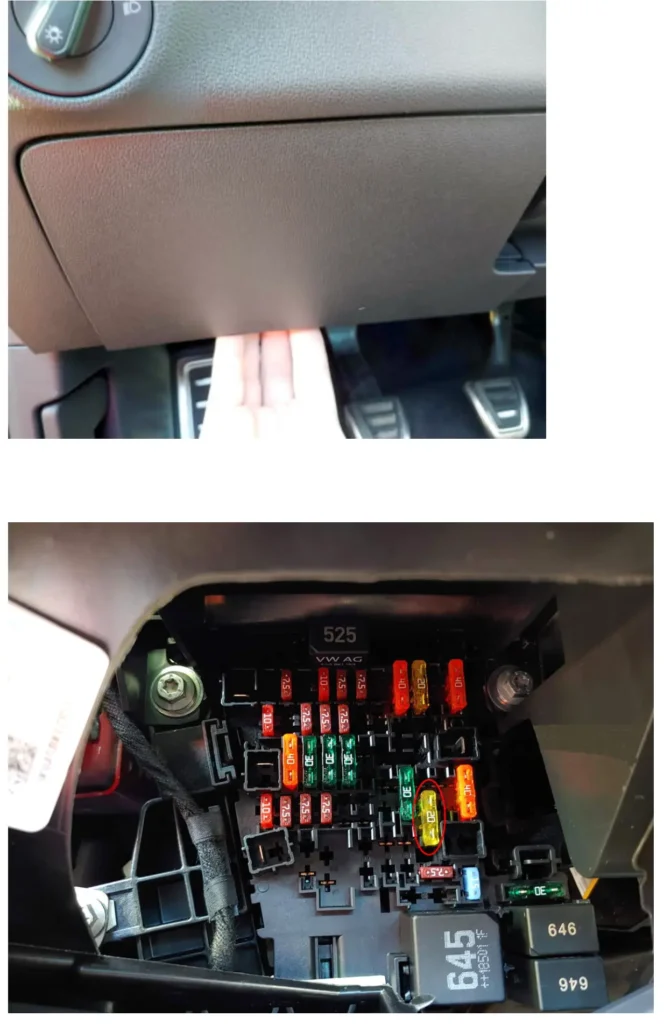

Він розташований у нижній частині приладової панелі, з боку водія. Для доступу необхідно зняти захисну кришку.
Поруч знаходиться блок управління бортовою мережею.

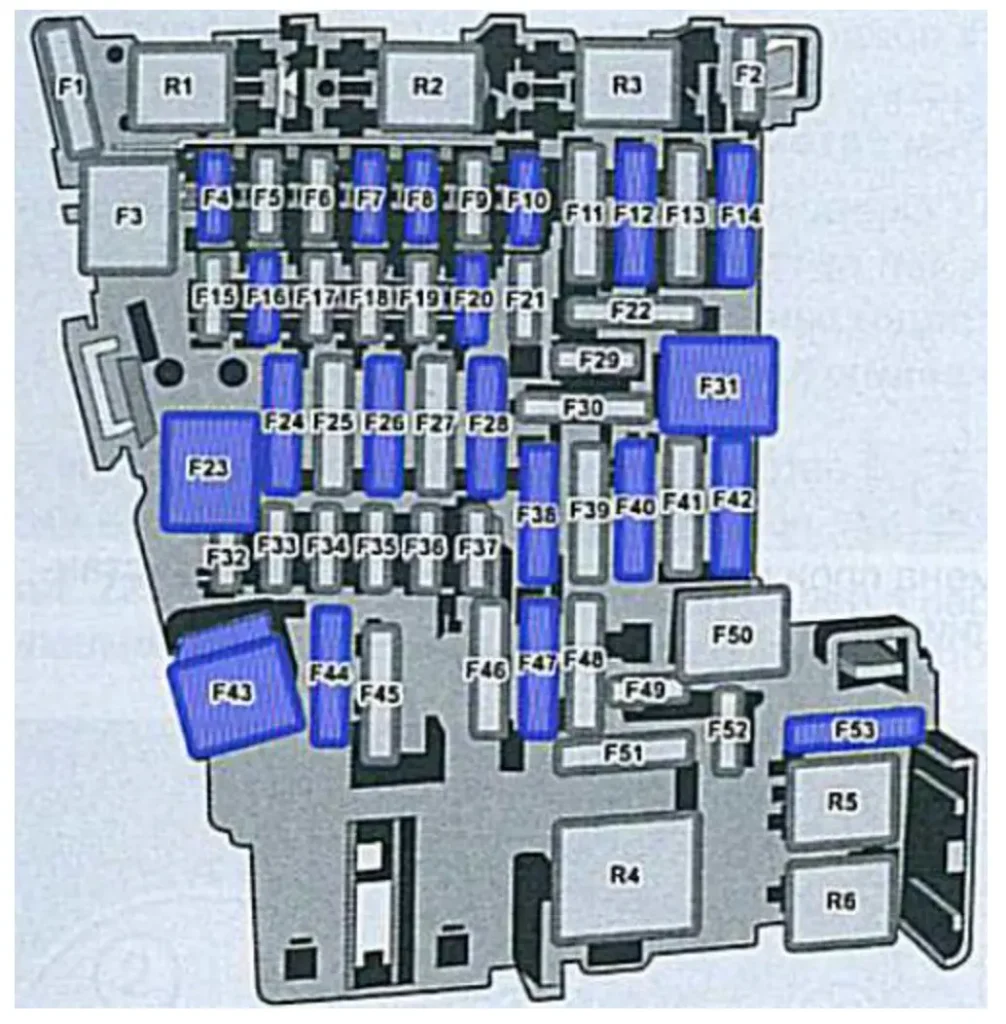

| № | Призначення |
|---|---|
| F1 | – |
| F2 | 10А Електропідсилювач рульового керування |
| F3 | – |
| F4 | 10А Блок управління бортової мережі, Протиугінна система (7,5А), Панель управління інформаційно-командної системи (Infotainment) |
| F5 | 7,5А Шина даних на борту діагностичного інтерфейсу |
| F6 | 7,5А Селектор (перемикач) |
| F7 | 10А Регулятори опалення та кондиціювання, Модуль керування обігрівачем, Блок керування Climatronic, Модуль керування кондиціонером, Важіль селектора АКП, Допоміжний радіатор обігрівача охолоджуючої рідини двигуна, Реле обігріву заднього скла, Приймач частоти |
| F8 | 7,5А Поворотний вимикач світла, Кнопка електромеханічного гальма стоянки, Датчик вологості, дощу та світла, Діагностичне з’єднання |
| F9 | 7,5А Електропідсилювач рульового керування, Запалювання / стартер (перемикач) |
| F10 | 7,5А Управління дисплеєм |
| F11 | 40А Електронний модуль керування, зовнішні світлові прилади зліва |
| F12 | 20А Модуль управління інформаційною електронікою, Компоненти системи Infotainment |
| F13 | – |
| F14 | 40А Модуль керування вентилятором припливного повітря |
| F15 | 10А Електронний блок керування замком кермової колонки |
| F16 | 7,5А Підсилювач 2-смугового сигналу мобільного зв’язку (телефон), Антенний підсилювач, Перетворювач напруги для зарядного USB-модуля |
| F17 | 7,5А Модуль управління комбінації приладів |
| F18 | 7,5А Камера заднього виду, Вимикач розблокування задньої кришки |
| F19 | 7,5А Доступ / запуск системного інтерфейсу |
| F20 | 15А Реле вакуумного насосу |
| F21 | 10А Реле обігріву лобового скла |
| F22 | – |
| F23 | 20А Модуль керування люком |
| F24 | 40А Електронний модуль управління, зовнішні світлові прилади праворуч |
| F25 | 30А Модуль управління дверима водія та пасажира |
| F26 | 30А Блок управління бортовою мережею, 30А Переднє сидіння з підігрівом |
| F27 | 30А Модуль керування цифровою звуковою системою, Освітлення салону |
| F28 | – |
| F29 | 5А Моніторинг тиску в шинах |
| F30 | 10А Реле віддаленого запуску |
| F31 | – |
| F32 | 10А Система допомоги водієві фронтальної камери, Модуль керування дистанційним керуванням, Модуль керування системою допомоги при паркуванні, Модуль паралельного керування паркуванням |
| F33 | 7,5А Модуль управління подушками безпеки |
| F34 | 7,5А Вимикач світла, Внутрішнє дзеркало заднього виду, Кнопка індикації контролю тиску в шинах, Вимикач ліхтаря заднього ходу, Датчик якості повітря, Кнопка електромеханічного гальма стоянки |
| F35 | 10А Діагностичний роз’єм, Автоматичне затемнення внутрішнього дзеркала заднього виду, Регулювання кута повороту та дальнього світла фар, Електродвигун регулювання світла фар |
| F36 | – |
| F37 | – |
| F38 | – |
| F39 | 30А Модуль керування дверей переднього пасажира, електродвигун заднього правого скла, модуль керування дверей водія, електродвигун регулятора лівого заднього скла |
| F40 | 20А Прикурювач, розетка 12V |
| F41 | – |
| F42 | 40А Блок управління бортової мережі, Склоомивач, Центральний замок |
| F43 | 30А Блок управління бортовою мережею |
| F44 | – |
| F45 | 15А Регулювання сидіння водія та пасажира |
| F46 | – |
| F47 | 15А Електродвигун склоочисника заднього скла |
| F48 | – |
| F49 | 5А Датчик положення педалі зчеплення, реле стартера |
| F50 | – |
| F51 | 25А Модуль підігріву задніх сидінь |
| F52 | 15А Електричний модуль демпфуючого контуру |
| F53 | 30А Обігрів заднього скла |
За прикурювач відповідає запобіжник номер 40 на 20А. У сучасних моделях (MQB) запобіжник прикурювача може бути розташований у салонному блоці і часто обслуговує також USB-порти. Перед заміною слід перевірити його номінал та візуально оглянути гніздо на наявність пошкоджень, спричинених підключенням потужних зарядних пристроїв.
Звісно. Ось структурована таблиця з описом реле, згідно з наданою інформацією:
| Позначення | Компонент | Призначення |
| R1 | Реле системи дозування відновника -J963- | Керування системою дозування відновника (AdBlue / SCR-система) |
| R2 | – | Не задіяно / Резерв |
| R3 | – | Не задіяно / Резерв |
| R4 | Реле електроживлення клеми 15 -J329- | Керування живленням клеми 15 (Запалювання: живлення основних споживачів) |
| R5 | Реле обігріву заднього скла -J9- | Керування системою обігріву заднього скла |
| R6 | Реле розеток -J807- | Керування живленням електричних розеток (наприклад, 12V / прикурювач) |
У ланцюгах живлення електросклопідйомників і електроприводів сидінь можуть використовуватися автоматичні запобіжники, які, наприклад, усунувши причину перевантаження (наприклад, замерзання вікон), знову автоматично вмикаються.
Моторний відсік

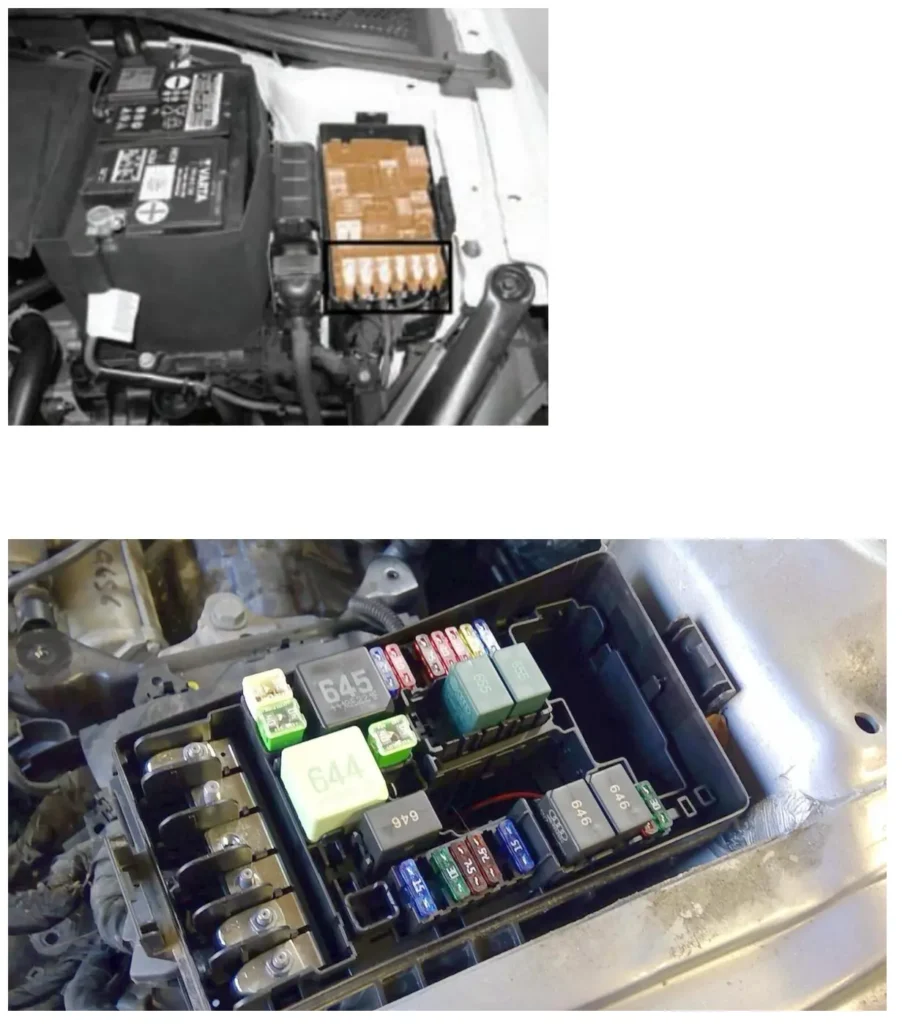

Він розташований з лівого боку моторного відсіку, поруч з акумулятором і закритий захисною кришкою.

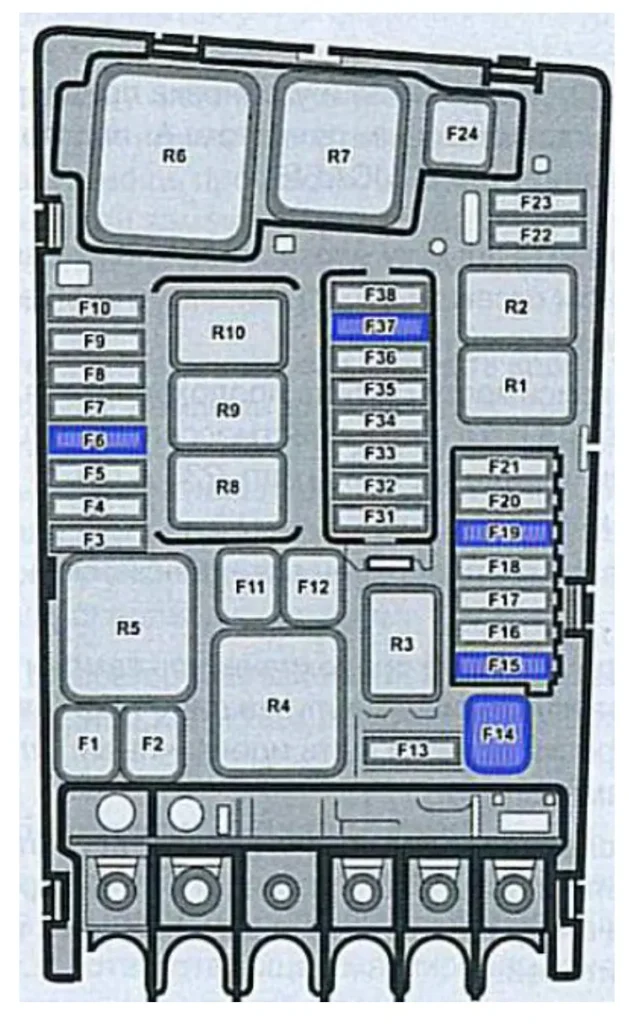

| № | Призначення |
|---|---|
| F1 | 40А Блок керування ABS |
| F2 | 40А Блок керування ABS |
| F3 | 15А Модуль керування двигуном |
| F4 | 5А Термодатчик рівня масла, Клапан регулювання тиску масла, Реле теплової потужності, Регулятор впускного розподільного валу циліндрів, Датчик концентрації етанолу |
| F5 | 10А Клапан регулятора тиску та дозування палива |
| F6 | 5А Вимикач стоп-сигналу |
| F7 | 7,5А Клапан регулятора тиску палива, Електромагнітний клапан контуру охолодження , Насос охолодження наддувного повітря 10А Насос підтримки обігрівача |
| F8 | 10А Датчика кисню (лямбда – зонда) |
| F9 | 5А Котушка запалювання 20А Нагрівальний елемент раннього випаровування палива |
| F10 | 15/20А Модуль керування паливним насосом |
| F11 | 40А Нагрівальний елемент автономного обігрівача |
| F12 | 40А Нагрівальний елемент автономного обігрівача |
| F13 | 30А Коробка передач (Блок Mechatronik КП DSG) |
| F14 | 40А Обігрів вітрового скла |
| F15 | 15А Звуковий сигнал |
| F16 | 20А Реле електроживлення електронних компонентів двигуна 7,5А Реле запірних газових клапанів |
| F17 | 7,5А Блок керування двигуном Motronic, реле живлення, АБС |
| F18 | 5А Модуль контролю батареї, Шина даних на борту діагностичного інтерфейсу |
| F19 | 30А Модуль управління електродвигуном склоочисника |
| F20 | 20А Протиугінна система, сигнал |
| F21 | – |
| F22 | 5А Модуль керування двигуном |
| F23 | 30А Стартер |
| F24 | 40А Нагрівальний елемент автономного обігрівача |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | 15А Вакуумний насос гальмівної системи |
| F32 | – |
| F33 | – |
| F34 | 15А Блок управління блокування міжколесного диференціала |
| F35 | 7,5А Реле кліматичної установки |
| F36 | – |
| F37 | 20А Модуль управління автономним обігрівачем |
| F38 | – |
Звісно. Ось структурована таблиця з описом реле, згідно з наданою інформацією, з урахуванням особливостей для бензинових та дизельних двигунів:
| Позначення | Компонент | Призначення |
| R1 | Реле стартера 1 -J906- | Керування живленням стартера (ланцюг 1) |
| R2 | Реле стартера 2 -J907- | Керування живленням стартера (ланцюг 2) |
| R3 | Реле звукового сигналу -J413- | Керування роботою звукового сигналу |
| R4 | Реле високої теплової потужності -J360- | Керування електричними споживачами високої потужності (наприклад, додатковий обігрів) |
| R5 | Головне реле -J271- (бензин) / Реле електроживлення клеми 30 -J317- (дизель) | Основне реле живлення для систем керування двигуном (бензин) або постійне живлення клеми 30 (дизель) |
| R6 | БО автоматики розжарювання -J179- | Бензин: блок керування (БО) автоматики розжарювання |
| R7 | Реле малої теплової потужності -J359- | Дизель: керування електричними споживачами малої теплової потужності (наприклад, додатковий обігрів) |
| R8 | Реле електроживлення компонентів двигуна -J757- | Бензин (2,0 л): керування живленням окремих компонентів двигуна |
| R9 | Реле обігріву вітрового скла -J47- | Керування основним ланцюгом обігріву вітрового скла |
| R10 | Реле 2 обігріву вітрового скла -J611- | Керування додатковим (другим) ланцюгом обігріву вітрового скла |
