Випуск Volkswagen Jetta VI розпочався у 2010 році (прем’єра в США) і тривав до 2020 року. За цей період модель пройшла етап рестайлінгу. У даному матеріалі детально описано електричну архітектуру Jetta 6: ми покажемо схеми та фотографії блоків запобіжників і реле, надамо позначення всіх елементів, а також визначимо розташування всіх електронних блоків управління. Окрема увага приділяється запобіжнику прикурювача.
Рестайлінг Фольксваген Джетта 6 (близько 2014 року) вплинув на встановлення новіших поколінь радіо та мультимедійних систем. Якщо виникли проблеми з цими системами, слід перевіряти запобіжники в салонному блоці, оскільки їхнє призначення могло бути змінене або додане порівняно з дорестайлінговими версіями.

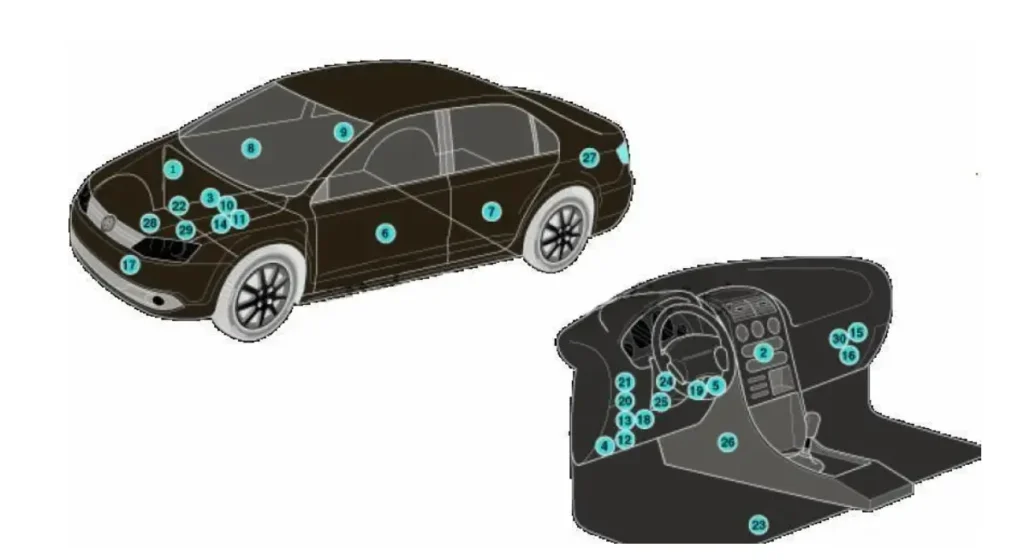

Розташування блоків управління
| № | Опис |
|---|---|
| 1 | Електронний блок управління ABS |
| 2 | Електронний блок управління кондиціонером |
| 3 | Акумуляторна батарея |
| 4 | Діагностичний роз’єм (DLC) |
| 5 | Блок діагностики |
| 6 | Блок управління електрообладнанням двери водія |
| 7 | Блок управління електрообладнанням лівої задньої двери |
| 8 | Блок управління електрообладнанням двери пасажира |
| 9 | Блок управління електрообладнанням правої задньої двери |
| 10 | Електронний блок управління двигуном (ECM) |
| 11 | Блок запобіжників /реле, моторний відсік |
| 12 | Блок запобіжників /реле, приладова панель 1 |
| 13 | Блок запобіжників /реле, приладова панель 2 |
| 14 | Блок управління свічками розжарення — під блоком запобіжників /реле у моторному відсіку |
| 15 | Блок управління коректором фар |
| 16 | Резистор електродвигуна вентилятора обігрівача — поруч із електродвигуном вентилятора обігрівача |
| 17 | Звуковий сигнал |
| 18 | Блок управління замком запалювання (деякі моделі) — у блоці запобіжників /реле приладової панелі 2 |
| 19 | Блок управління системи дистанційного управління центральним замком та запуску двигуна |
| 20 | Багатофункціональний блок управління — функції: Протиугонна система, центральний замок, система зарядки, блоки управління функціями дверей, управління електричним навантаженням, лампи зовнішнього освітлення, лампи підсвітки простору для ніг, привід відкривання лючка заливної горловини паливного бака, паливний насос, обігрівач дзеркал заднього виду, обігрівач заднього скла, звуковий сигнал, іммобілайзер, покажчики повороту /аварійна сигналізація, підсвітка комбінації приладів, лампи освітлення салону, система дистанційного управління центральним замком та запуску двигуна, датчик дощу/сонячного світла, стоп-сигнали, очищувач/омивач лобового скла |
| 21 | Блок управління системою паркування |
| 22 | Блок управління підсилювачем кермового управління — на кермовій рейці |
| 23 | Блок управління підігрівом сидіння — під сидінням водія |
| 24 | Блок управління електрообладнанням кермової колонки |
| 25 | Блок управління блокуванням кермової колонки |
| 26 | Електронний блок управління SRS |
| 27 | Блок управління електрообладнанням причепа |
| 28 | Електронний блок управління трансмісією (TCM) (трансмісія DSG) |
| 29 | Електронний блок управління трансмісією (TCM) – з АКПП |
| 30 | Блок стабілізатора напруги |
Пасажирський салон
Блок запобіжників

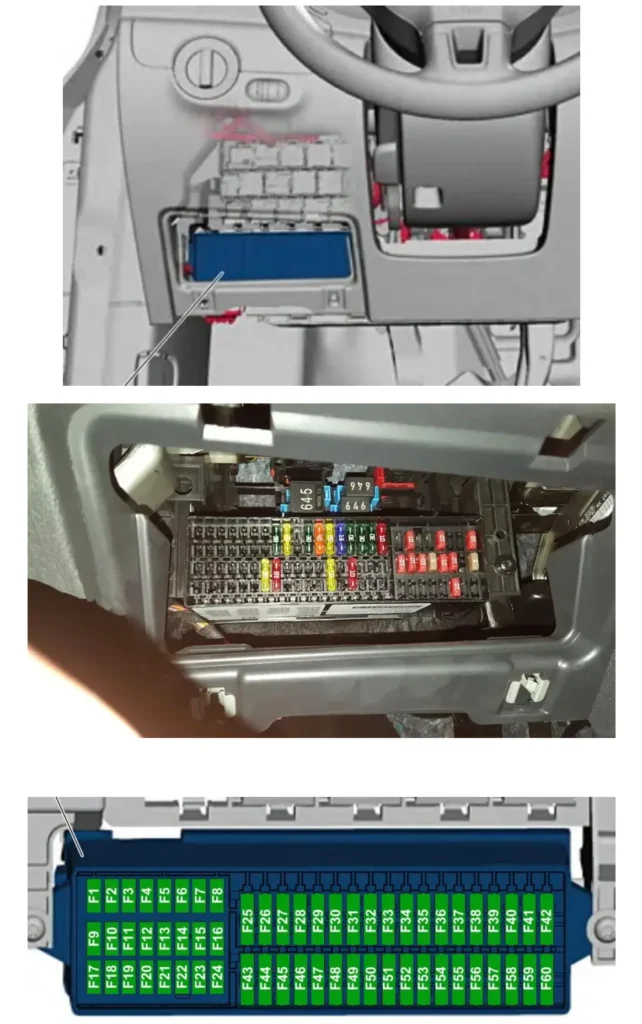

Знаходиться під панеллю. Для доступу зніміть захисну кришку.
Тип 1
| № | A | Позначення |
|---|---|---|
| F1 | ||
| F2 | 5 | Замок кермової колонки |
| F3 | 10 | Комбінація приладів |
| F4 | ||
| F5 | ||
| F6 | 10 | Багатофункціональний блок управління |
| F7 | 5 | Реле протитуманних фар (тільки AW0), регулятор яскравості підсвітки вимикачів та комбінації приладів (тільки AW0), ліхтар освітлення номерного знака, блок управління бортової мережі (тільки AW1) |
| F8 | 7.5 | Вимикач насоса омивача склоприбирачів та системи очищення фар, насос склоомивача |
| F9 | 5 | Система SRS, airbag |
| F10 | 10 | Правий підрульовий перемикач |
| F11 | ||
| F12 | ||
| F13 | 5 | Електрохромне внутрішнє дзеркало, датчик освітленості, блок управління паркувального асистента, датчик забруднення повітря, датчик високого тиску, блок управління Climatronic, клавіша контролю тиску в шинах, вимикач ліхтарів заднього ходу, нагрівальний резистор лівого жиклера омивача, нагрівальний резистор правого жиклера омивача — |
| F14 | 10 | Лівий підрульовий перемикач, блок управління ABS, перемикач освітлення, блок управління паливного насоса |
| F15 | 10 | Регулятор яскравості підсвітки вимикачів та комбінації приладів, регулятор коректора фар, реле для роботи в режимі автономного обігрівача, витратомір повітря, нагрівальний резистор системи вентиляції картера двигуна, ліва фара головного світла, виконавчий електродвигун коректора лівої фари, права фара головного світла, виконавчий електродвигун коректора правої фари |
| F16 | 10 | Управління двигуном |
| F17 | ||
| F18 | 15 | Ліва фара |
| F19 | 15 | Права фара |
| F20 | 10 | Блок управління автоматичної коробки передач, блок управління датчиків селектора, перемикач Tiptronic, блок управління Climatronic, вимикач запалювання та стартера |
| F21 | ||
| F22 | 10 | Вимикач запалювання та стартера, блок конвертера, звуковий сигнал протиугонної сигналізації, датчик системи охорони салону, реле сирени сигналізації, реле двоколірного звукового сигналу |
| F23 | 10 | Блок управління бортової мережі, перемикач освітлення, датчик дощу та освітленості, датчик магнітного поля для компаса |
| F24 | 10 | Блок управління бортової мережі, блок управління системи адаптивного освітлення та коректора фар |
| F25 | 15 | Трансмісія |
| F26 | 15 | Вакуумний насос підсилювача гальм |
| F27 | ||
| F28 | 40 | Нагрівач охолоджуючої рідини, Реле автономного обігрівача |
| F29 | 1 | Багатофункціональний блок управління |
| F30 | 20 | Прикурювач, розетки |
| F31 | 30 | Вимикач освітлення |
| F32 | 30 | Вимикач освітлення |
| F33 | 40 | Вимикач обігрівача та вибору режиму роботи, реле приточного вентилятора, блок управління кліматичної установки, перемикач приточного вентилятора |
| F34 | 15 | Ліва фара, блок управління комбінації приладів |
| F35 | 10 | Блок управління кермової колонки, блок управління комбінації приладів, вимикач звукового сигналу, діагностичний інтерфейс шин даних |
| F36 | 25 | Багатофункціональний блок управління |
| F37 | 15 | Ліва фара |
| F38 | 15 | Права фара |
| F39 | 15 | Ближнє світло фар |
| F40 | 15 | Блок управління електрообладнанням причепа |
| F41 | 15 | Блок управління електрообладнанням причепа |
| F42 | 20 | Блок управління електрообладнанням причепа |
| F43 | 30 | Блок управління електрообладнанням двери пасажира |
| F44 | 25 | Реле обігріву заднього скла |
| F45 | 25 | Блок управління двери водія, блок управління двери переднього пасажира |
| F46 | 25 | Блок управління лівої задньої двери, блок управління правої задньої двери |
| F47 | 15 | Паливний насос |
| F48 | 20 | Багатофункціональний блок управління |
| F49 | 40 | Кондиціонер /обігрівач |
| F50 | 30 | Підігрів сидінь |
| F51 | 20 | Люк |
| F52 | 20 | Звуковий сигнал |
| F53 | 15 | Підігрів сидінь |
| F54 | 15 | Задні протитуманні ліхтарі |
| F55 | 20 | Перемикач освітлення, лівий підрульовий перемикач |
| F56 | — | |
| F57 | 15 | Аудіосистема, навігаційна система |
| F58 | 1 / 30 | Приймально-передавальний пристрій телефону, інвертор з розеткою, 12 В — 230 В |
| F59 | 30 | Підсилювач вихідного сигналу аудіосистеми |
| F60 | 30 | Нагрівач охолоджуючої рідини |
За прикурювач відповідає запобіжник номер 30 на 20А. У Jetta 6 більшість запобіжників та реле розділені між двома основними блоками: один під капотом (силові ланцюги) і один у салоні (системи комфорту). Несправність прикурювача може бути пов'язана із запобіжником, розташованим у салонному блоці, доступ до якого здійснюється через бічну панель.
Тип 2
| № | A | Позначення |
|---|---|---|
| F1 | 10 | Нагрівальний резистор жиклера омивача |
| F2 | 5 / 7,5 | Замок кермової колонки |
| F3 | 10 | Комбінація приладів |
| F4 | 2 / 10 | Приймально-передавальний пристрій телефону |
| F5 | 7,5 | Лівий задній протитуманний ліхтар |
| F6 | 10 | Багатофункціональний блок управління, Камера заднього виду |
| F7 | 5 | Реле протитуманних фар, регулятор яскравості підсвітки вимикачів та комбінації приладів, ліхтар освітлення номерного знака |
| F8 | 7.5 | Вимикач насоса омивача склоприбирачів та системи очищення фар, насос склоомивача |
| F9 | 5 | Блок управління подушками безпеки, (15А) блок управління системи визначення зайнятості сидіння |
| F10 | 10 | Правий підрульовий перемикач |
| F11 | 10 | Ліва фара, (Газорозрядна фара) |
| F12 | 10 | Права фара, (Газорозрядна фара) |
| F13 | 5 | Електрохромне внутрішнє дзеркало, датчик освітленості, блок управління паркувального асистента, датчик забруднення повітря, датчик високого тиску, Блок управління Climatronic, клавіша контролю тиску в шинах, клавіша відключення ASR і ESP, вимикач ліхтарів заднього ходу, вимикач режиму старт-стоп, нагрівальний резистор лівого жиклера омивача, нагрівальний резистор правого жиклера омивача, перемикач регулювання дзеркал, клавіша включення обігріву зовнішніх дзеркал, блок управління системи адаптивного освітлення та коректора фар |
| F14 | 10 | Лівий підрульовий перемикач, блок управління ABS, блок управління паливного насоса, блок управління розпізнавання причепа, стабілізатор напруги, інвертор з розеткою, 12 В — 230 В, діагностичний інтерфейс шин даних |
| F15 | 10 | Роз’єм, 16-контактний, (Діагностичний роз’єм), регулятор яскравості підсвітки вимикачів та комбінації приладів, регулятор коректора фар, реле приточного вентилятора, витратомір повітря, нагрівальний резистор системи вентиляції картера двигуна, блок управління системи придушення вібрацій, ліва фара головного світла, виконавчий електродвигун коректора лівої фари, права фара головного світла, виконавчий електродвигун коректора правої фари |
| F16 | 10 | Реле додаткового насоса системи охолодження, паливний насос, клавіша електроприводу. |
| F17 | 10 | Протиугонна система та її реле |
| F18 | 15 | Ліва фара |
| F19 | 15 | Права фара |
| F20 | 10 | Вимикач запалювання та стартера, перемикач Tiptronic, блок управління автоматичної коробки передач, блок управління датчиків селектора, блок управління Climatronic, пристрій прийому радіосигналу додаткового рідинного обігрівача |
| F21 | 15 /20 | Блок управління бортової мережі, реле двоколірного звукового сигналу, сигнал високого тону, сигнал низького тону |
| F22 | 7,5 /20 | Вимикач запалювання та стартера, блок конвертера, датчик охорони салону, реле сирени сигналізації, звуковий сигнал протиугонної сигналізації |
| F23 | 10 | Блок управління бортової мережі, перемикач освітлення, датчик дощу та освітленості, датчик магнітного поля для компаса |
| F24 | 10 | Блок управління системи адаптивного освітлення та коректора фар |
| F25 | 15 | Трансмісія, Селектор АКП |
| F26 | 15 | Вакуумний насос підсилювача гальм |
| F27 | 1 | Спіральний кабель подушки безпеки з контактним кільцем |
| F28 | 40 | Реле для роботи в режимі автономного обігрівача |
| F29 | 1 | Багатофункціональний блок управління, Вимикач запалювання та стартера |
| F30 | 20 | Прикурювач, розетки |
| F31 | 30 | Вимикач освітлення |
| F32 | 20 | Вимикач освітлення |
| F33 | 40 | Вимикач обігрівача та вибору режиму роботи, реле приточного вентилятора, блок управління кліматичної установки, перемикач приточного вентилятора |
| F34 | 15 | Лампа лівої фари дальнього світла, лампа правої фари дальнього світла, блок управління комбінації приладів |
| F35 | 10 | Блок управління кермової колонки, діагностичний інтерфейс шин даних, вимикач звукового сигналу |
| F36 | 25 | Багатофункціональний блок управління |
| F37 | 15 | Ліва фара, лампа лівої секції денного режиму освітлення |
| F38 | 15 | Права фара, лампа правої секції денного режиму освітлення |
| F39 | 20 | Реле ближнього світла |
| F40 | 15 | Блок управління електрообладнанням причепа |
| F41 | 15 | Блок управління електрообладнанням причепа |
| F42 | 20 | Блок управління електрообладнанням причепа |
| F43 | 30 | Блок управління електрообладнанням двери пасажира |
| F44 | 30 | Реле обігріву заднього скла, обігрів заднього скла, блок управління бортової мережі |
| F45 | 30 | Блок управління двери водія, блок управління двери переднього пасажира |
| F46 | 30 | Блок управління лівої задньої двери, блок управління правої задньої двери |
| F47 | 15 | Паливний насос |
| F48 | 20 | Багатофункціональний блок управління |
| F49 | 40 | Приточний вентилятор, Блок управління Climatronic |
| F50 | 30 | Підігрів сидінь |
| F51 | 20 | Люк |
| F52 | 20 | Звуковий сигнал |
| F53 | 15 | Перемикач регулювання положення поперекового підпору сидіння водія |
| F54 | 15 | Реле протитуманних фар |
| F55 | 20 | Перемикач освітлення, лівий підрульовий перемикач |
| F56 | 10 | Електроніка управління електроприводом та силовими ланцюгами електроприводу |
| F57 | 15 / 25 | Аудіосистема, навігаційна система |
| F58 | 30 | Інвертор з розеткою, 12 В |
| F59 | 15 | Реле розблокування вентилятора, АКБ |
| F60 | 30 | Блок управління додаткового обігрівача |
За прикурювач відповідає запобіжник номер 30 на 20А.
Релейна коробка
Розташований над блоком запобіжників.
Тип 1
| № | Призначення реле |
|---|---|
| 1 | Конвертер, E-Box Low, (AW0) |
| 2 | Реле вентилятора приточного повітря |
| 3 | Робоче реле автономного обігрівача |
| 4 | Реле паливного насоса (FP), Реле блока живлення компонентів двигуна, Реле допоміжного насоса охолоджуючої рідини |
| 5 | Реле ближнього світла |
| 6 | Реле вентилятора приточного повітря |
| 7 | Клема 75, реле живлення 1 |
| 8 | Двоколірне сигнальне реле, Реле омивача фар |
| 9 | Реле джерела живлення (клема 50) |
| 10 | Клема 15, реле живлення 2 |
| 11 | Реле обігріву заднього скла |
| 12 | Реле паливного насоса 2, Термостійке реле, реле форсунки холодного запуску, Реле паливного праймера |
| 13 | Реле джерела живлення (клема 50) |
| 14 | Клема 15, реле живлення |
| 15 | Реле протитуманних фар |
Тип 2
| № | Призначення реле |
|---|---|
| R1 | Двоколірне сигнальне реле, реле омивача фар |
| R2 | реле електроживлення (клема 50), реле стартера 2 |
| R3 | Реле паливного насоса, реле холодного пуску |
| R4 | Реле насоса циркуляції охолоджуючої рідини, реле паливного насоса |
| R5 | Клема 75, реле живлення 1 |
| R6 | Реле джерела живлення (клема 50), реле стартера |
| R7 | Клема 15, реле живлення |
| R8 | Реле ближнього світла |
| R9 | Клема 15, реле живлення 2 |
| R10 | Клема 75, реле живлення 1, зміна ходу |
| R11 | Реле протитуманних фар, реле вентилятора |
| R12 | Конвертер |
Моторний відсік

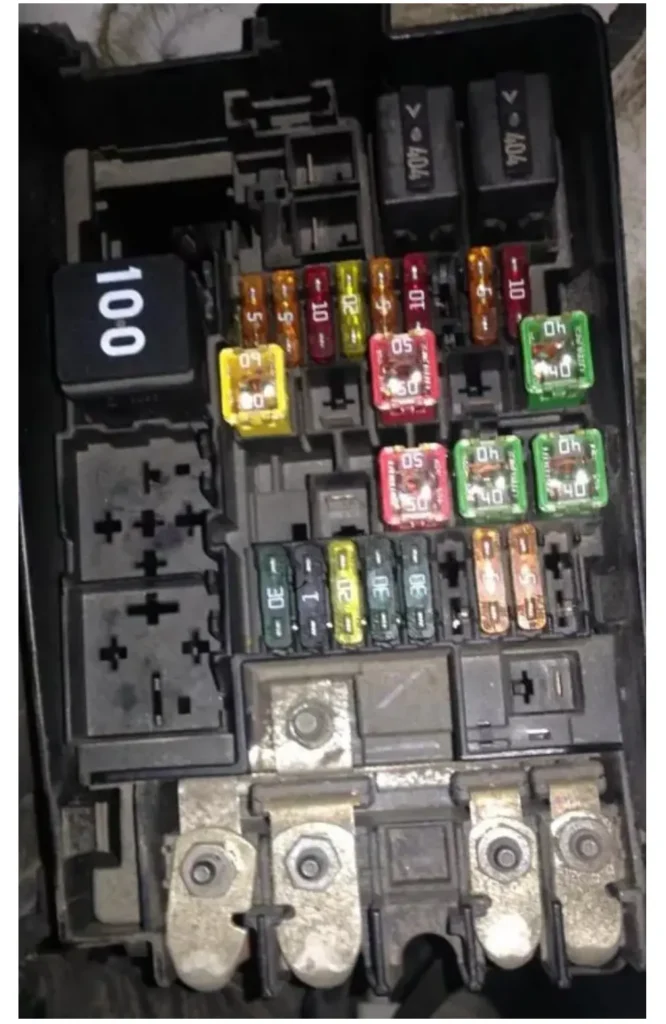

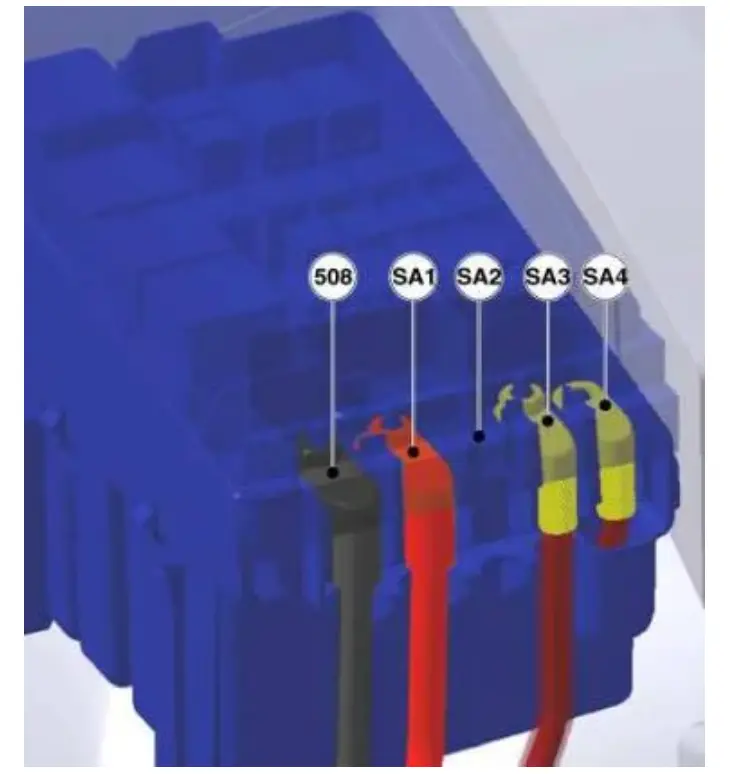

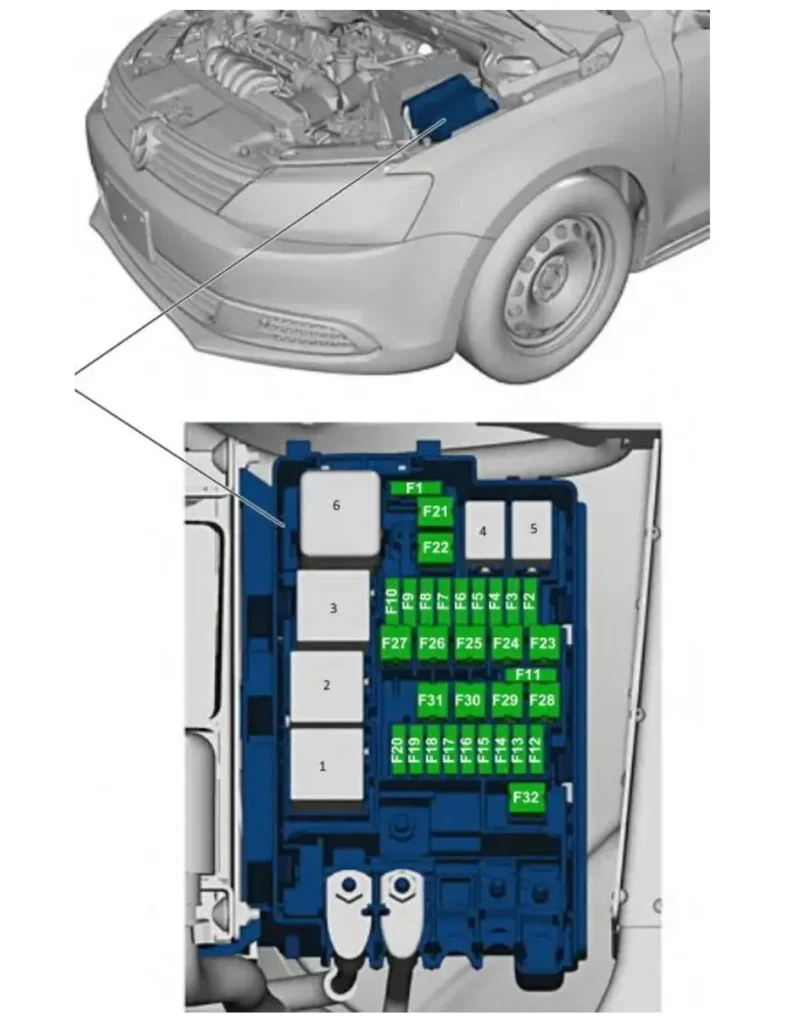

Він розташований з правого боку біля акумулятора і закритий захисною кришкою.
| № | A | Опис |
|---|---|---|
| F1 | ||
| F2 | 10 / 15 | Управління двигуном, Реле електроживлення електронних компонентів двигуна |
| F3 | 5 | Електродвигун вентилятора системи охолодження, Реле нагріву |
| F4 | 5 / 10 / 15 | Управління двигуном, Насос ОЖ, Нагрівальний елемент лямбда-зонда |
| F5 | 5 / 10 / 20 | Нагрівальний елемент лямбда-зонда, Діагностичний насос системи живлення, Витратомір повітря, Вакуумний насос гальмівної системи |
| F6 | 5 / 10 / 15 | Діагностичний насос паливної системи, Клапан відключення паливного бака, Реле насоса вторинного повітря |
| F7 | 5 / 20 | Управління двигуном (Котушка запалювання), Регулятор тиску палива |
| F8 | 10 | Управління двигуном (Блок дросельної заслінки, Перепускний клапан, Регулятор тиску зчеплення..) |
| F9 | 5 / 15 | Блок управління свічками розжарення, реле паливного насоса |
| F10 | 5 | Датчик швидкості, вимикач стоп сигналів, Реле підсилювача гальм |
| F11 | ||
| F12 | 5 / 20 | Циркуляційний насос охолоджуючої рідини, Котушка запалювання |
| F13 | 5 | Водяний насос (20А) Реле підсилювача гальм |
| F14 | 5 | Управління двигуном, Головне реле |
| F15 | 30 | Блок стабілізатора напруги |
| F16 | 30 | Система ABS/ESP |
| F17 | 30 | Трансмісія |
| F18 | 20 | Блок Mechatronik КП DSG |
| F19 | 1 | Багатофункціональний блок управління |
| F20 | 30 | Реле склоприбирача та склоомивача |
| F21 | 50 | Насос подачі повітря на випуск |
| F22 | 40 | Нагрівальний елемент додаткового повітряного обігрівача |
| F23 | 40 | Система ABS/ESP |
| F24 | 50 | Блок управління електрообладнанням причепа |
| F25 | 50 | Основні ланцюги запалювання, Реле електроживлення клеми 15 |
| F26 | 60 | Свічки розжарення (40А) Реле насоса вторинного повітря |
| F27 | 50 / 60 | Електродвигун вентилятора системи охолодження |
| F28 | 40 | Багатофункціональний блок управління |
| F29 | 40 | Багатофункціональний блок управління |
| F30 | 50 | Допоміжні ланцюги |
| F31 | 30 | Підсилювач вихідного сигналу аудіосистеми |
| F32 | 40 | Нагрівач охолоджуючої рідини |
| Призначення реле | ||
| 1 | Реле насоса вторинного повітря | |
| 2 | Реле насоса системи охолодження | |
| 3 | Реле подачі повітря, Реле електроживлення клеми 30 | |
| 4 | – | |
| 5 | – | |
| 6 | Реле свічок розжарення | |
Відділ плавких вставок
Збоку блока розташовані запобіжники високої потужності у вигляді плавких вставок.
| № | A | Позначення |
|---|---|---|
| 508 | різьбове з’єднання (30) на комутаційному блоці | |
| SA1 | 200 | Генератор |
| SA2 | – | |
| SA3 | 80 | Кермове управління |
| SA4 | 80 | Салон, кл. 30, електроживлення запобіжників |
Якщо вам потрібен довідник з усіх аспектів електрообладнання Volkswagen Jetta 6-го покоління, пропонуємо завантажити його для подальшої роботи.
