Випуск Volkswagen Golf III (1991–2002 рр.) з бензиновими та дизельними агрегатами охоплював понад десятиліття, включаючи всі основні кузови. Ця стаття надає докладний технічний огляд, що включає опис схеми, фото-приклад та місце розташування блоку запобіжників і реле Фольксваген Гольф 3. Окремо ми виділяємо запобіжник, що забезпечує живлення прикурювача.
Через вік моделі, реле в Golf 3 (наприклад, реле паливного насоса, розташоване у центральному блоці) є частим джерелом несправностей. Перед заміною запобіжників, особливо тих, що захищають критично важливі ланцюги, рекомендується перевірити надійність контактів та функціональність відповідних реле, використовуючи спеціалізовані схеми.
Зверніть увагу, що комплектація та регіон постачання можуть впливати на кінцеву конфігурацію основного блоку. Якщо потрібен інший період виробництва, зверніться до посібників для 2-го або 4-го покоління. Повні електросхеми доступні для завантаження в кінці публікації.
Пасажирський салон

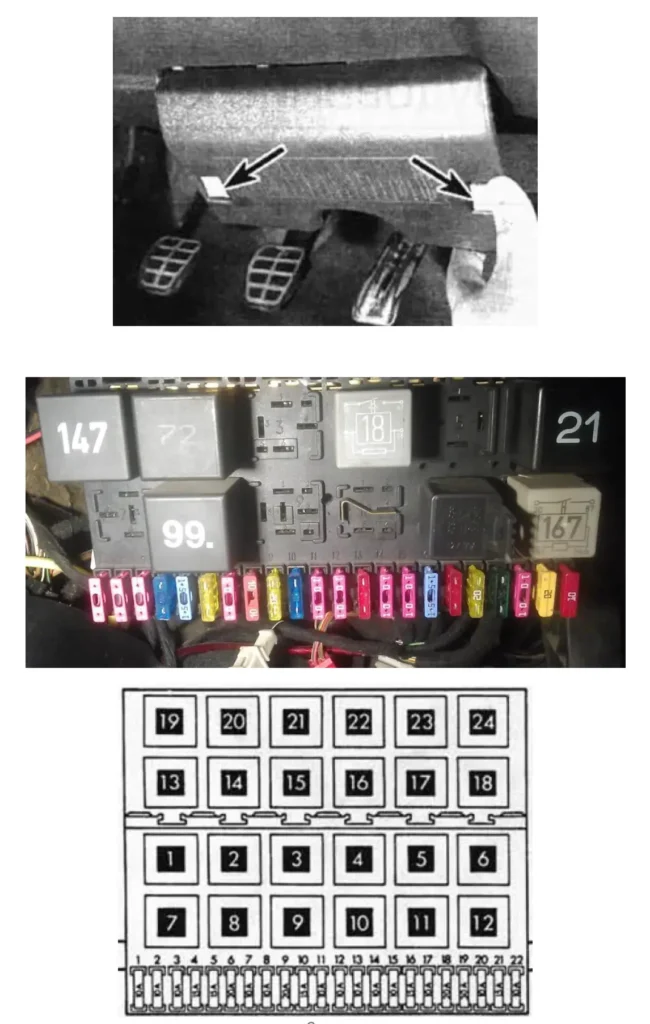

Він розташований у нижній частині панелі приладів з боку водія, за захисною кришкою. Щоб зняти його, натисніть на кнопки – засувки.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 10 | Ліва фара – ближнє світло, електродвигуни коректора фар |
| 2 | 10 | Ближнє світло – права фара |
| 3 | 10 | Лампи підсвічування номерного знака |
| 4 | 15 | Очищувач та омивач скла задніх дверей |
| 5 | 15 | Очисники, омивачі, омивачі фар |
| 6 | 20 | Вентилятор обігрівача |
| 7 | 10 | Передні та задні габарити – праві |
| 8 | 10 | Передні та задні габарити – ліві |
| 9 | 20 | Обігрівач заднього скла |
| 10 | 15 | Протитуманні фари |
| 11 | 10 | Дальнє світло – ліва фара |
| 12 | 10 | Дальнє світло – права фара |
| 13 | 10 | Сигнал |
| 14 | 10 | Ліхтарі заднього ходу, підігрівачі форсунок омивача, центральний замок, електропривод дзеркала заднього виду на дверцятах, підігрівач сидінь, система підтримання швидкості, електропривод склопідйомників |
| 15 | 10 | Спідометр, підігрівач впускного колектора |
| 16 | 15 | Підсвічування панелі приладів, індикатор ABS, індикатор SRS, люк, система обігріву Thermotronic |
| 17 | 10 | Лампи аварійної сигналізації, покажчики повороту |
| 18 | 20 | Паливний насос, кисневий датчик, що підігрівається |
| 19 | 30 | Вентилятор радіатора, реле кондиціонера |
| 20 | 10 | Стоп-сигнали |
| 21 | 15 | Лампи освітлення салону, лампа освітлення багажника, центральний замок, люк |
| 22 | 10 | Радіо, запобіжник, магнітола |
| Призначення реле | ||
| 1 | Реле кондиціонера | |
| 2 | Реле очищувача/ омивача заднього скла | |
| 3 | Реле електронного блоку керування двигуном | |
| 4 | Реле основних ланцюгів запалювання | |
| 5 | — | |
| 6 | Реле – переривник покажчиків повороту | |
| 7 | Блок керування омивачами фар | |
| 8 | Реле переривчастого режиму роботи очищувача/ омивача лобового скла | |
| 9 | Реле індикатора не пристебнутих ременів безпеки 1995 р. | |
| 10 | Реле протитуманних фар | |
| 11 | Реле звукового сигналу | |
| 12 | Реле паливного насоса | |
| 13 | Реле підігрівача впускного колектора | |
| 14 | — | |
| 15 | Реле насоса ABS | |
| 16 | Реле ліхтарів заднього ходу (Ecomatic) | |
| 17 | Реле дальнього світла фар (Ecomatic) | |
| 18 | Реле ближнього світла фар (Ecomatic) | |
| 19 | Запобіжник 30А – кондиціонер, Climatronic 2,0/2,8 (1993) | |
| 20 | Реле вимикача заборони запуску | |
| 21 | Реле кисневого датчика | |
| 22 | Реле індикатора не пристебнутих ременів безпеки (1995) | |
| 23 | Реле вакуумного насоса (Ecomatic) | |
| 24 | Термозапобіжник (20А) – Електропривод склопідйомників | |
За прикурювач відповідає запобіжник номер 22 на 10А.
Моторний відсік

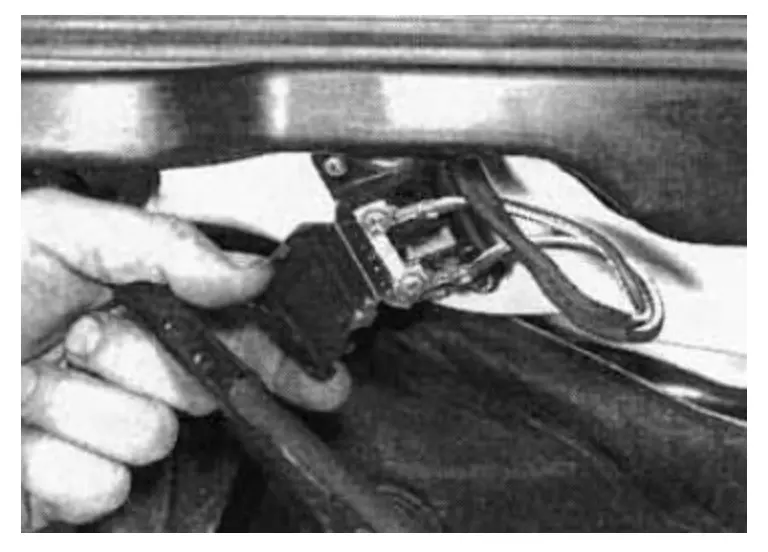

На автомобілях з дизельними двигунами ланцюг живлення свічки розжарювання захищений потужним запобіжником у вигляді плавкої вставки.
На деяких моделях, під час увімкнення вентилятора охолодження радіатора, так само може використовуватися плавка вставка.
Вичерпна інформація про всі електричні ланцюги та схеми Golf 3 міститься у відповідному технічному посібнику: завантажити.
