VW Crafter – універсальний комерційний автомобіль, що випускається безперервно, охоплюючи перше покоління (2006–2016) та друге покоління (з 2017 року), доступний у численних модифікаціях кузова. З метою спрощення діагностики електромережі, у цій статті представлено структурований опис розташування, схеми та фотографії блоків запобіжників і реле Фольксваген Крафтер. Окремий акцент зроблено на визначенні запобіжника, відповідального за функціональність прикурювача.
Залежно від Вашого рівня комплектації автомобіля (Standart, HighLine тощо) і року виробництва, можливе різне виконання блоків запобіжників і реле.
Розташування блоків
У Volkswagen Crafter передбачено такі блоки:
- Запобіжник електроживлення, кл. 30 -S190-
- Блок запобіжників A на акумуляторі -SA-
- Блок запобіжників B на лівій стійці -SB-
- Блок запобіжників і реле C біля лівої стійки -SC-
- Блок запобіжників і реле D під сидінням водія -SD-
- Додаткові запобіжники під сидінням водія
Запобіжник електроживлення, кл. 30
Основний запобіжник електроживлення, кл. 30, міститься в джгуті проводів між генератором і стартером.
Блок запобіжників на акумуляторі
Блок силових запобіжників у вигляді плавких вставок знаходиться біля акумуляторної батареї в просторі для ніг з лівого боку автомобіля. Він складається з плавких вставок високої потужності.
| № | A | Опис |
|---|---|---|
| 1 | 80 | Блок керування свічок розжарювання |
| 2 | 40 / 60 / 80 | Блок керування вентилятора радіатора, Вентилятор радіатора |
| 3 | 80 | Блок керування бортовою мережею, Реле електроживлення електронних компонентів двигуна Блок запобіжників C |
| 4 | 150 | Друга АКБ, Головний запобіжник додаткового обладнання Блок запобіжників D |
| 5 | 150 | Реле електроживлення клеми 15, Реле звукового сигналу, Блок керування бортовою мережеюБлок запобіжників B або Блок запобіжників C |
| 6 | Реле розвантаження кл. 15, Реле 1 електроживлення Запобіжник обігріву вітрового склаБлок запобіжників D | |
| 7 | 150 | Нагрівальний елемент додаткового повітряного обігрівача |

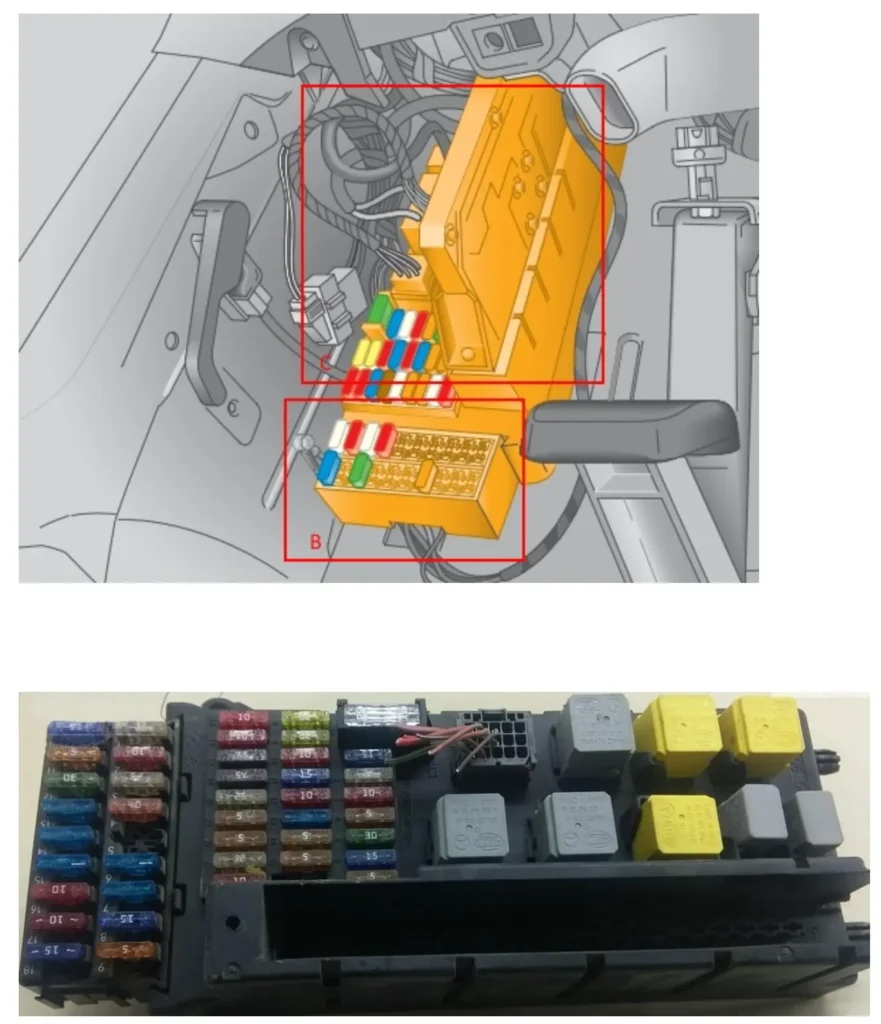

Блок біля лівої стійки
Він розташований ліворуч у просторі для ніг під панеллю приладів і складається з 2 блоків: блок запобіжників B і блок запобіжників і реле C.

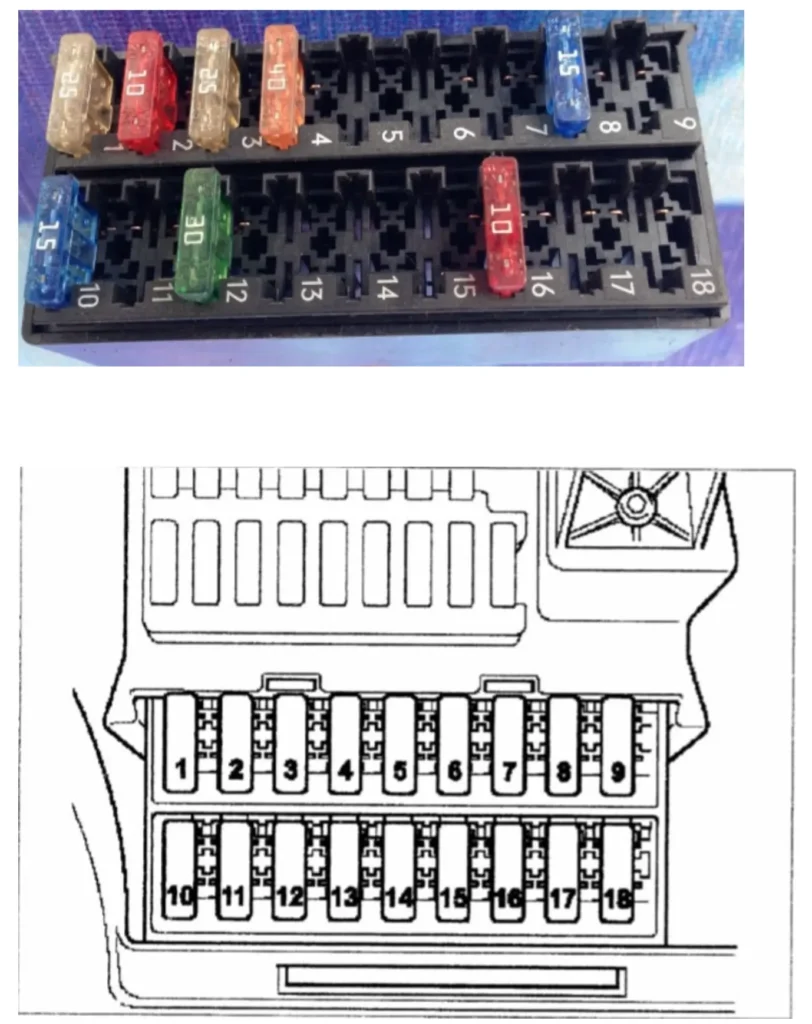

Блок запобіжників B
| № | A | Позначення |
|---|---|---|
| 1 | 25 | блок управління дверей водія |
| 2 | 10 | Діагностичний роз’єм (Т16/16) |
| 3 | 25 | блок управління ABS |
| 4 | 40 | блок управління ABS |
| 5 | Резерв | |
| 6 | Резерв | |
| 7 | 30 | насос омивача фар |
| 8 | 15 | реле 1 протиугінної сигналізації |
| 9 | Резерв | |
| 10 | 15 | блок управління з дисплеєм магнітоли та навігаційної системи |
| 11 | 7,5 | блок управління електроніки управління мобільного телефону, блок управління тахографа |
| 12 | 30 | вимикач опалення та зміни потужності обігріву, реле вентилятор припливного повітря |
| 13 | 7,5 | таймер автономного обігрівача |
| 14 | 30 | регулятор обігріву сидіння водія, регулятор обігріву сидіння переднього пасажира |
| 15 | 10 | вимикач освітлення вантажної платформи |
| 16 | 10 | вимикач опалення та зміни потужності обігріву, блок управління кліматичної установки, CD-чейнджер |
| 17 | 10 | вимикач внутрішнього освітлення |
| 18 | Резерв |

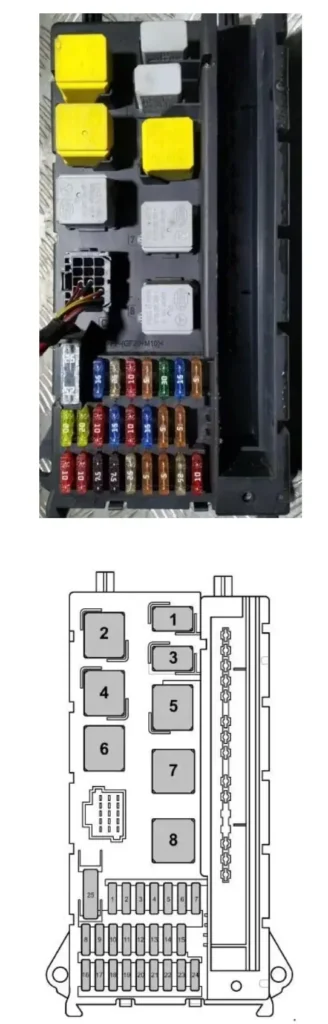

Блок запобіжників і реле C
| № | A | Призначення |
|---|---|---|
| 1 | 15 | Сигнал високого тону |
| 2 | 25 | Електронний замок запалювання Блок керування ел. блокування рульової колонки |
| 3 | 10 | Електронний замок запалювання Блок керування комбінації приладів Блок керування двигуна (з травня 2012 року,) |
| 4 | 5 | Перемикач освітлення Центральна панель управління передньої панелі |
| 5 | 30 | Електродвигун склоочисника |
| 6 | 15 | Підкачувальний паливний насос |
| 7 | 5 | Блок управління рульової колонки |
| 8 | 20 | Блок керування двигуна |
| 9 | 20 / 25 | Запобіжник 6 у блоці запобіжників В (з листопада 2008 до травня 2009) Блок запобіжників D (з травня 2009 до листопада 2013) |
| 10 | 10 | Витратомір повітря (з травня 2012) Модуль оцінки рівня відновника (з травня 2012) Нагрівальний резистор системи вентиляції картера двигуна (з травня 2012) Регулятор тиску палива Перемикаючий клапан радіатора системи рециркуляції ОГ (з травня 2012) Зворотний клапан подачі відновника (з травня 2012) Насос радіатора системи рециркуляції ОГ (з травня 2012) Насос відновника (з травня 2012 року,) |
| 11 | 15 | Реле розвантаження 2 клеми 15 (тільки для а/м вагового класу 3,8 т) Запобіжник 1 у блоці запобіжників D Запобіжник 2 у блоці запобіжників D |
| 12 | 10 | Блок управління подушок безпеки |
| 13 | 15 | Вимикач освітлення речового відділення Прикурювач |
| 14 | 5 | Перемикач освітлення Блок керування комбінації приладів Діагностичний роз’єм |
| 15 | 5 | Вимикач обігрівача та вибору режиму роботи Регулятор коректора фар Виконавчий електродвигун коректора лівої та правої фари |
| 16 | 10 | Головний вимикач системи стоп-старт Вимикач нейтрального положення КП Датчик рівня і температури масла Реле паливного насоса Реле прокачування ОЖ після вимкнення двигуна Блок керування свічок розжарювання Реле електроживлення, кл. 50 Реле стартера 1 (з листопада 2013) Реле стартера 2 (з листопада 2013) Електромагнітний клапан обмеження тиску наддуву Клапан контуру циркуляції ОР Клапан заслінки ОГ (з листопада 2013) Клапан дозування палива Клапан перемикання радіатора радіатора системи рециркуляції ОГ Нагрівальний елемент лямбда-зонда |
| 17 | 10 | Блок управління подушок безпеки |
| 18 | 7,5 | Вимикач стоп-сигналів (з липня 2006 до листопада 2011) Кінцевий вимикач педалі гальма -F63- (з липня 2006 до листопада 2011) Реле розвантаження кл. 15 Стабілізатор напруги (з листопада 2011) Реле спецнадбудов, кл. 15 (з листопада 2011) Реле розвантаження 3 для кл. 15 (з листопада 2011 року) |
| 19 | 7,5 | Блок керування бортовою мережею (освітлення салону) |
| 20 | 25 | Блок керування бортовою мережею |
| 21 | 5 | Витратомір повітря Блок керування двигуна |
| 22 | 5 | Вимикач стоп-сигналів (до червня 2006) Кінцевий вимикач педалі гальма (до червня 2006) Датчик поперечного прискорення (з липня 2006) Датчик поздовжнього прискорення (з липня 2006) Блок керування ABS (з липня 2006) |
| 23 | 25 | Стартер Блок керування бортовою мережею |
| 24 | 10 | Резерв, клема -15- Блок управління системи регулювання АКБ (з травня 2013 року,) |
| 25 | 30 | Розетка 12 В |
| Реле | ||
| 1 | Реле звукового сигналу | |
| 2 | Перемикальне реле 2 електродвигуна склоочисника, що перемикає | |
| 3 | Реле паливного насоса | |
| 4 | Перемикальне реле 1 електродвигуна склоочисника, що перемикає | |
| 5 | Реле електроживлення, кл. 50 | |
| 6 | Реле електроживлення клеми 15 | |
| 7 | Реле електроживлення електронних компонентів двигуна | |
| 8 | Реле 2 електроживлення, кл. 15 | |
За прикурювач відповідає запобіжник номер 13 на 15А.

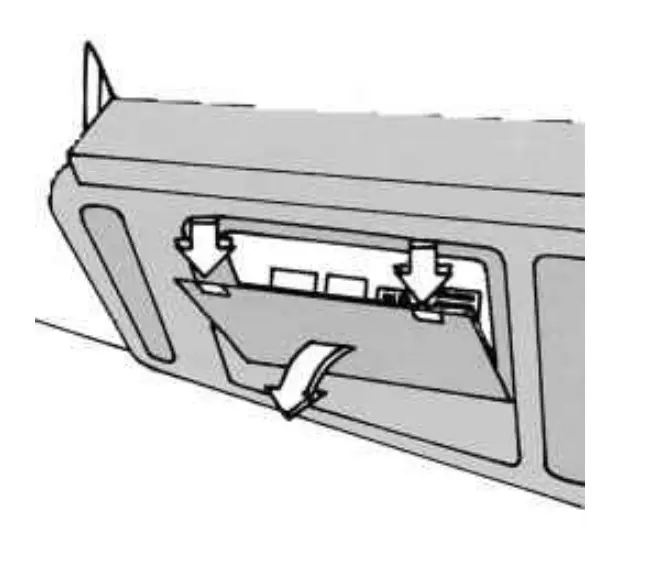

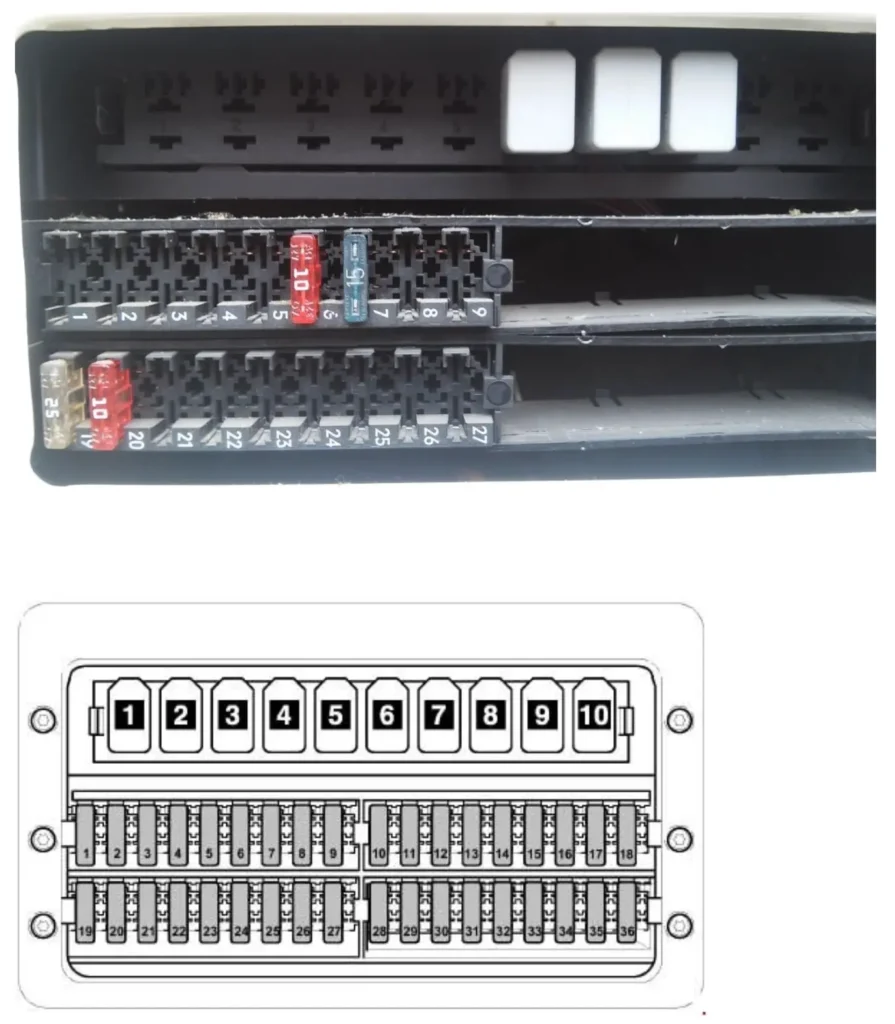

Блок запобіжників і реле D під сидінням водія
Варіант 1
Моделі випущені до 05.2011 р.
| № | A | Призначення |
|---|---|---|
| 1 | 5 | Панель керування склопідіймачами в дверях водія Реле обігріву заднього скла (до червня 2006) Реле 2 обігріву заднього скла (з липня 2006) |
| 2 | 30 | Електродвигун очищувача заднього скла в розпашних дверях |
| 3 | 5 | Таймер Вимикач нейтрального положення КП Блок керування дисплея Блок управління електроніки управління мобільного телефону (до травня 2011) Камера заднього виду |
| 4 | 7.5 | Перемикач для регулювання робочих обертів (з липня 2006) Контрольний датчик коробки відбору потужності (з липня 2006) Реле обігріву заднього скла (до червня 2006) Блок керування розпізнавання причепа Блок управління тахографа (з липня 2006) |
| 5 | 5 / 10 | Селектор Блок управління мех. КП з електронним керуванням |
| 6 | 5 | Блок керування системи регулювання АКБ(до травня 2013) Нагрівальний резистор системи вентиляції картера двигуна |
| 7 | 10 | Нагрівальний елемент паливного фільтра |
| 8 | 5 / 10 | Клавіша перекидного пристрою Реле спецнадбудов, кл. 15 Роз’єм, 6-контактний (з травня 2007) Роз’єм, 7-контактний (сполучна колодка вантажопідйомного борту) |
| 9 | 15 | Вимикач вентилятора в даху для припливної вентиляції вантажного відсіку, Реле сирени |
| 10 | 25 | Для виробника надбудов і спецобладнання |
| 11 | 15 | Реле спецнадбудов, кл. 15 |
| 12 | 10 | Реле спецнадбудов, кл. 61 |
| 13 | 10 / 30 | Блок керування вентилятора випарника (з травня 2007 до травня 2011) Реле повторювачів покажчиків повороту на даху (до травня 2007) |
| 14 | 20 | Блок керування розпізнавання причепа (до серпня 2006) Роз’єм, 9-контактний (підготовка для постзаводського встановлення ТЗК з вересня 2006) Розетка ТЗК (з вересня 2006) |
| 15 | 25 | Блок керування розпізнавання причепа |
| 16 | 7,5 | Блок керування паркувального асистента Блок керування системи контролю тиску в шинах |
| 17 | 25 | Блок керування для програмованих спеціальних функцій |
| 18 | 25 | Блок керування для програмованих спеціальних функцій |
| 19 | 5 / 25 | Блок керування електрообладнання даху |
| 20 | 7,5 / 10 | Реле прокачування ОЖ після вимкнення двигуна Реле підсвічування входу і простору для ніг (з травня 2009 року,) |
| 21 | 15 / 30 | Реле обігріву заднього скла |
| 22 | 15 | Реле обігріву заднього скла (до червня 2006) Реле 2 обігріву заднього скла |
| 23 | 10 / 15 | Вимикач освітлення вантажної платформи (з листопада 2008) Розетка 12 В 2 |
| 24 | 15 | Розетка 12 В 4 |
| 25 | 15 | Розетка 12 В 3 |
| 26 | 25 | Блок керування додаткового обігрівача |
| 27 | 20 / 25 | Блок керування додаткового обігрівача |
| 28 | 30 / 40 | Блок керування вентилятора випарника (до квітня 2007) Реле гідравлічного насоса КП (з травня 2007 року,) |
| 29 | 15 | Блок управління мех. КП з електронним керуванням |
| 30 | 40 | Реле гідравлічного насоса КП (до квітня 2007) Блок управління регулювання АКБ |
| 31 | 15 / 30 | Блок керування заднього припливного вентилятора Блок керування лівих зсувних дверей Задній припливний вентилятор |
| 32 | 5 | Блок керування для контролю АКБ |
| 33 | 15 | Блок керування правих зсувних дверей |
| 34 | 15 | Блок керування системи обігріву відновника (з квітня 2009) |
| 35 | 3 / 15 | Блок керування системи обігріву відновника (з квітня 2009) |
| 36 | Не використовується | |
| Реле | ||
| 1 | Реле спецнадбудов, кл. 15 | |
| 2 | Реле спецнадбудов, кл. 61 | |
| 3 | Реле освітлення салону, Реле перекидного пристрою (до жовтня 2007 року), Реле вантажопідйомного борту | |
| 4 | Реле системи очищення фар | |
| 5 | Реле проблискового маячка | |
| 6 | Реле 1 протиугінної сигналізації | |
| 7 | Реле насоса системи охолодження | |
| 8 | Реле прокачування ОЖ після вимкнення двигуна | |
| 9 | Реле сирени | |
| 10 | Не використовується | |
Варіант 2
| № | A | Опис |
|---|---|---|
| 1 | 5 | Панель керування склопідіймачами в дверях водія Реле 2 обігріву заднього скла |
| 2 | 30 | Електродвигун очищувача заднього скла в розпашних дверях |
| 3 | 5 | Таймер Вимикач нейтрального положення КП Панель індикації Камера заднього виду |
| 4 | 7,5 | Перемикач для регулювання робочих обертів Контрольний датчик коробки відбору потужності Блок керування розпізнавання причепа Блок управління тахографа |
| 5 | 5 / 10 | Селектор Блок управління мех. КП з електронним керуванням Кінцевий вимикач капота (з листопада 2011 року) |
| 6 | 5 / 10 | Нагрівальний резистор системи вентиляції картера двигуна Блок керування системи регулювання АКБ (з травня 2011 до травня 2013) |
| 7 | 10 | Нагрівальний елемент паливного фільтра |
| 8 | 5 / 10 | Клавіша перекидного пристрою Блок керування паркувального асистента (з травня 2013) Реле спецнадбудов, кл. 15 (до листопада 2011) Роз’єм, 6-контактний -T6ah-Роз’єм, 7-контактний -T7f- (сполучна колодка вантажопідйомного борту) |
| 9 | 15 | Вимикач вентилятора в даху для припливної вентиляції вантажного відсіку (до листопада 2011) Реле сирени (до листопада 2011) Не використовується (з листопада 2011) |
| 10 | 25 | Для виробника надбудов і спецобладнання |
| 11 | 15 | Реле спецнадбудов, кл. 15 |
| 12 | 10 | Реле спецнадбудов, кл. 61 |
| 13 | Резерв | |
| 14 | 20 | Роз’єм, 9-контактний -T9b- (підготовка для постзаводського встановлення ТЗК) Розетка ТСУ |
| 15 | 25 | Блок керування розпізнавання причепа |
| 16 | 7,5 | Блок керування паркувального асистента Блок керування системи контролю тиску в шинах |
| 17 | 25 | Блок керування для програмованих спеціальних функцій |
| 18 | 25 | Блок керування для програмованих спеціальних функцій |
| 19 | 5 / 25 | Блок керування електрообладнання даху |
| 20 | 7,5 / 10 | Реле прокачування ОЖ після вимкнення двигуна Реле підсвічування входу і простору для ніг |
| 21 | 30 | Реле обігріву заднього скла |
| 22 | 15 | Реле 2 обігріву заднього скла |
| 23 | 10 / 15 | Вимикач освітлення вантажної платформи Розетка 12 В 2 -U18- |
| 24 | 15 | Розетка 12 В 4 |
| 25 | 15 | Розетка 12 В 3 |
| 26 | 25 | Блок керування додаткового обігрівача |
| 27 | 20 / 25 | Блок керування додаткового обігрівача |
| 28 | 30 / 40 | Реле гідравлічного насоса КП, Реле стартера 1 |
| 29 | 15 | Блок управління мех. КП з електронним керуванням |
| 30 | 5 | Блок керування системи регулювання АКБ |
| 31 | 15 / 30 | Блок керування лівих зсувних дверей (з травня 2012) Блок керування заднього припливного вентилятораЗадній припливний вентилятор |
| 32 | 5 | Блок керування для контролю АКБ |
| 33 | 7,5 / 15 / 30 | Не використовується Блок керування правих зсувних дверей (з травня 2012) Реле блокування роздавальної коробки (з січня 2012) Пневмокомпресор (із січня 2012) |
| 34 | 7,5 / 15 | Блок керування системи обігріву відновника Датчик КП для блокування диференціала |
| 35 | 3 / 15 | Блок керування системи обігріву відновника Блок керування захисту пневмокомпресора (з січня 2012) |
| 36 | 5 | Не використовується (до січня 2012) Вимикач пневмокомпресора (з січня 2012) |
| 37 | Резерв | |
| 38 | Резерв | |
| 39 | 7,5 / 15 | Вимикач вентилятора в даху для припливної вентиляції вантажного відсіку (з листопада 2011) Реле сирени (з листопада 2011 року) |
| 40 | Резерв | |
| 41 | Резерв | |
| 42 | 30 | Блок керування вентилятора випарника -J349- |
| 43 | Резерв | |
| 44 | Резерв | |
| 45 | Резерв | |
| 46 | Резерв | |
| 47 | Резерв | |
| 48 | Резерв | |
| 49 | Резерв | |
| 50 | Резерв | |
| 51 | Резерв | |
| 52 | Резерв | |
| 53 | Резерв | |
| 54 | Резерв | |
| 55 | Резерв | |
| 56 | Резерв |
Блок із реле
Під самим сидінням може кріпитися додатковий блок із запобіжниками і реле.
| № | Призначення |
|---|---|
| А | Розподільне реле акумулятора |
| В | Реле стартера 1 |
| С | Реле стартера 2 |
| 1 | Не використовується |
| 2 | Реле розвантаження кл. 15 |
| 3 | Реле розвантаження 3 клеми 15Реле пневмокомпресора |
| 4 | Реле гідравлічного насоса КПРеле денного режиму освітлення, що вмикає |
| 5 | Реле обігріву заднього скла |
| 6 | Реле 2 обігріву заднього скла |
| 7 | Реле розвантаження 2 клеми 15 |
| 8 | Не використовується |
| 9 | Реле обігріву вітрового скла |
| 10 | Реле припливного вентилятора |
| 11 | Не використовується |
| 12 | Не використовується |
| 13 | Не використовується |
| 14 | Не використовується |
| 15 | Реле спецнадбудов, кл. 15 |
| 16 | Реле спецнадбудов, кл. 61 |
| 17 | Реле вантажопідйомного борту Реле освітлення салону |
| 18 | Реле системи очищення фар Реле розблокування пневмокомпресора |
| 19 | Реле 2 сирени Реле підсвічування входу і простору для ніг Реле пневмокомпресора – регенерації |
| 20 | Реле 1 протиугінної сигналізації |
| 21 | Реле насоса системи охолодження |
| 22 | Реле прокачування ОЖ після вимкнення двигуна |
| 23 | Реле сирени Реле вимкнення ABS |
| 24 | Реле блокування 1 роздавальної коробки |
| 25 | Реле блокування 2 роздавальної коробки |
| 26 | Реле вимкнення пристрою попередження про рух заднім ходом Реле блокування 3 роздавальної коробки |
Для отримання поглибленого розуміння електросхем та архітектури електрообладнання Volkswagen Crafter, рекомендуємо звернутися до посібника: завантажити.
