Модель Volkswagen Caddy 4-ї генерації вироблялася протягом 2015–2020 років. У цій публікації надано детальний опис запобіжників та реле для даного автомобіля, включаючи схеми блоків, їхнє фактичне розташування та візуальні приклади. Також зазначено номінал та місцезнаходження запобіжника прикурювача.
Призначення запобіжників та реле в блоках може відрізнятися від показаного та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон

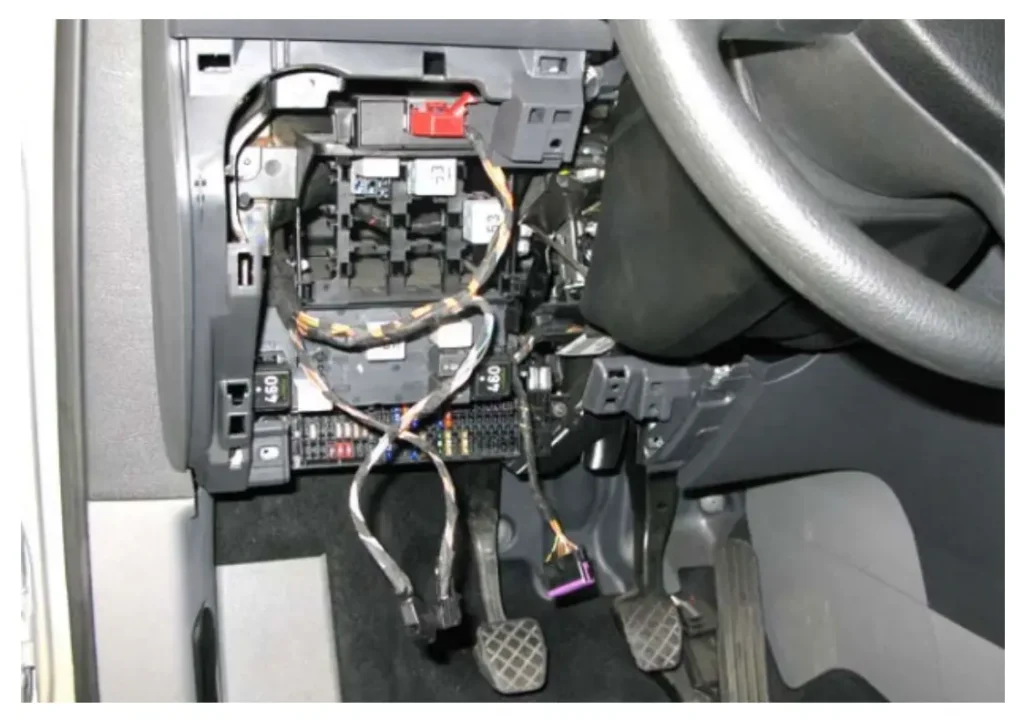

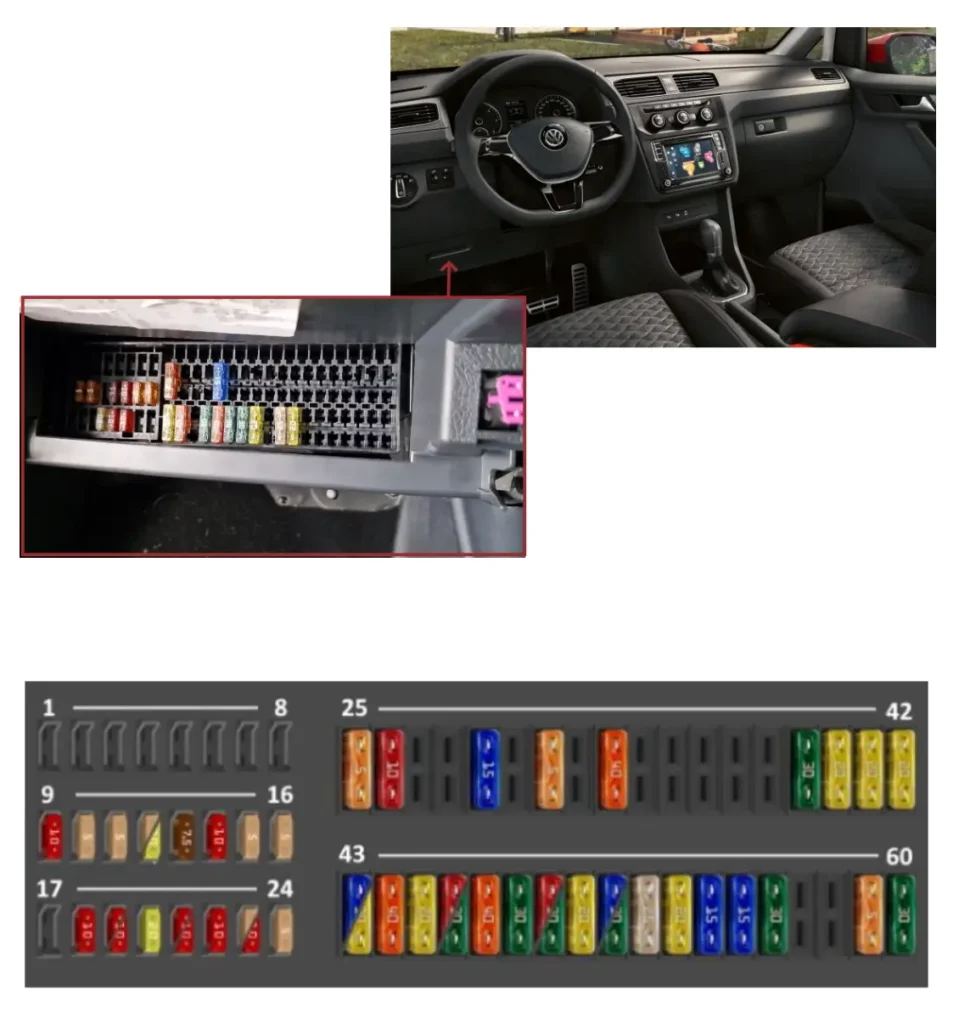

У салоні блок запобіжників розташований у нижній частині приладової панелі, за захисною кришкою.
| № | Номінал (А) | Призначення |
| 9 | 10A | 10-контактний роз’єм, контакт 4 (інтерфейс для спеціальних функцій) |
| 10 | 8A | Інтерфейс шини діагностичних даних. Блок управління двигуном. Реле стартера 1. Реле стартера 2. |
| 11 | 5A | Блок управління системою паркування. Блок управління підсилювачем керма. |
| 12 | 5A | Таксометр. Таксометрове дзеркало. |
| 12 | 20A | 8-контактний роз’єм, контакт 8; 28-контактний роз’єм, контакт 20 |
| 13 | 7.5A | Регулювання дальності фар. Кнопка вимкнення ASR та електронного контролю стійкості. Селектор. Кнопка індикатора тиску в шинах. Кнопка запуску/зупинки. Блок управління ABS. Блок управління виявлення причепа. Блок управління ACC. Блок управління повнопривідною системою. Блок управління підсилювачем керма. Мехатронний блок управління коробкою передач DSG. Інвертер із розеткою 12 В/230 В. Мотор регулювання дальності для лівої фари. Мотор регулювання дальності для правої фари. |
| 14 | 10A | Перемикач заднього ходу. Датчик масової витрати повітря. Реле перемикача допоміжного обігрівача. Блок управління в панелі приладів. Опір обігрівача вентиляції картера. Діагностичний роз’єм. 1-контактний роз’єм, контакт шістнадцять. |
| 15 | 5A | Блок управління подушки безпеки. Індикатор деактивації подушки безпеки переднього пасажира. |
| 16 | 5A | Перемикач освітлення. Перемикач режимів опалення та вентиляції. Датчик високого тиску. Датчик забруднення повітря. Датчик температури та рівня масла. Датчик освітлення. Блок управління помічником дальнього світла. Камера допомоги водієві спереду. Антиблікове дзеркало. |
| 18 | 10A | 10-контактний роз’єм, контакт 6 (інтерфейс для спеціальних функцій) |
| 19 | 10A | Таксометр. Дзеркало з таксометром. Радіостанція. Принтер. |
| 19 | 10A | 10-контактний роз’єм, контакт 7 (інтерфейс для спеціальних функцій) |
| 20 | 20A | Запобіжник прикурювача Volkswagen Caddy 4. Роз’єм 12 В у відсіку для зберігання |
| 21 | 10A | Перемикач освітлення. Перемикач режимів опалення. Селектор. Перемикач навколишнього світла в задній частині салону (Camper). Освітлення 1 у дверцятах багажника. Освітлення 2 у дверцятах багажника. Датчик дощу та світла. Реле обігріву заднього скла. Блок управління Climatronic. Блок управління кондиціонером. Реєстратор аварійних даних (крім спеціального обладнання для поліції). Реле системи дозування відновлювального агента. Задня камера реверсу. |
| 21 | 10A | Елементи управління опаленням та вибору режимів. Селектор. Реле обігріву заднього скла. Блок управління Climatronic. Блок управління кондиціонером. Реєстратор аварійних даних (крім спеціального обладнання для поліції). Реле системи дозування відновлювального агента. Підсилювач сигналу стільникової мережі. Приймач радіосигналу для допоміжного водяного обігрівача. Антена Bluetooth. Діагностичний роз’єм. 16-контактний роз’єм, контакт 16. |
| 22 | 10A | Блок управління бортовою мережею. Освітлення у салоні. Світло у багажнику. Світло у бардачку. Центральне світло кабіни. Освітлення у салоні ззаду. Лампа лівого переднього протитуманного світла. Лампа правого переднього протитуманного світла. |
| 23 | 5A | [Спеціальні автомобілі] Вимикач освітлення таксі. Вимикач сигналу кабіни. 10-контактний роз’єм, контакт 1 (інтерфейс для спеціальних функцій) |
| 23 | 10A | [Спеціальні автомобілі] Реле покажчика поворотів |
| 24 | 5A | Датчик моніторингу стану інтер’єру. Датчик нахилу автомобіля. Датчик сигналізації протиугінного комплексу. Сигналізація. Блок управління бортовою мережею. |
| 25 | 5A | Панель приладів. Блок управління в приладовій панелі. |
| 26 | 10A | Кнопка для реєстратора аварійних даних (без спеціального обладнання поліції); Реєстратор аварійних даних (без спеціального обладнання поліції) |
| 29 | 15A | Мотор заднього склоочисника. |
| 31 | 5A | Перемикач режиму обігріву. Опір нагріву для лівої форсунки омивача вітрового скла. Опір нагріву для правої форсунки омивача вітрового скла. |
| 33 | 40A | Реле перемикача допоміжного обігрівача (авто з допоміжним обігрівачем, без холодоагенту R1234yf); Перемикач режиму обігріву. Блок управління кондиціонером. Реле вентилятора свіжого повітря. Опір баласту вентилятора свіжого повітря із захистом від перегріву. |
| 39 | 30A | 4-контактний роз’єм, контакт 1 [спеціальні автомобілі]. |
| 40 | 20A | Блок управління виявленням причепа. |
| 41 | 20A | Блок управління виявленням причепа. |
| 42 | 20A | Блок управління виявленням причепа. |
| 43 | 15A | Реле паливного насоса (запобіжник насоса Volkswagen Caddy бензин). Паливний насос. Реле високого тиску подачі палива. |
| 43 | 20A | [Дизельний двигун Євро 6] – Реле паливного насоса. Паливний насос. |
| 44 | 40A | Блок управління вентилятором свіжого повітря. Вентилятор свіжого повітря. |
| 45 | 20A | Реле омивача фар. |
| 46 | 10A | Блок управління дверима водія. (моделі без електричних вікон). |
За роботу запобіжників відповідають запобіжники з номерами 20 та 53.
Окремі елементи реле можна встановити поруч із блоком запобіжників. Більш детальну схему реле на Caddy можна знайти за посиланням.
Моторний відсік

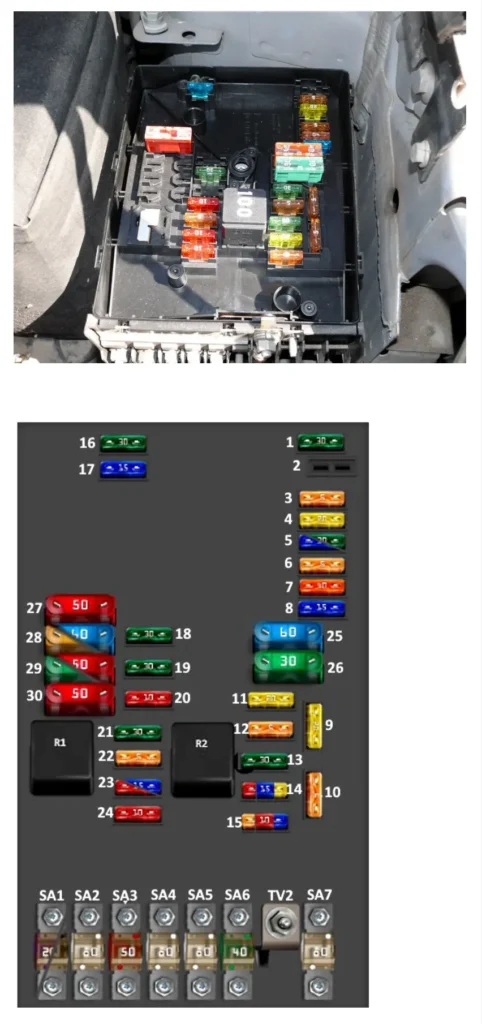

У моторному відсіку блок запобіжників і реле розташований поруч з акумуляторною батареєю та закритий захисною кришкою.
| Позначення | Номінал (А) | Розшифровка |
| 1 | 30A | Блок керування підігрівом коробки передач |
| 3 | 5A | Блок контролю стану акумулятора, блок керування подачею живлення |
| 4 | 20A | Блок керування ABS, гідравлічний блок ABS |
| 5 | 15A | Мехатронний блок коробки передач DSG (02E) з 20-контактним роз’ємом |
| 5 | 30A | Мехатронний блок коробки передач DSG (0AM) з 25-контактним роз’ємом |
| F6 | 5A | До травня 2017: Блок керування панеллю приладів, блок керування електроніки колонки рульового управління; З червня 2017 [Для автомобілів із лівим керуванням]: Вимикач світла, підсвічування кришки багажника (Кемпер), датчик дощу та світла, реле сигналу, блок керування панеллю приладів, блок електроніки рульової колонки, екстрений модуль виклику, камера заднього виду. |
| F7 | 40A | Реле живлення: Запобіжний блок салону (№9 – №16 і №25 – №27) |
| F8 | 15A | Блок керування з дисплеєм для радіо з навігацією |
| F9 | 20A | Блок керування приводом коліс |
| F10 | 5A | Блок керування двигуном, головне реле [Бензиновий двигун] |
| F11 | 20A | Блок керування допоміжним підігрівачем |
| F12 | 5A | Інтерфейс передачі діагностичних даних |
| F13 | 15A | Блок керування двигуном [Бензиновий двигун] |
| F14 | 10A | [Дизельний двигун відповідно до стандарту Євро-6]: Клапан регулювання |
| F15 | 15A | Реле насоса топлива (паливного насоса) |
