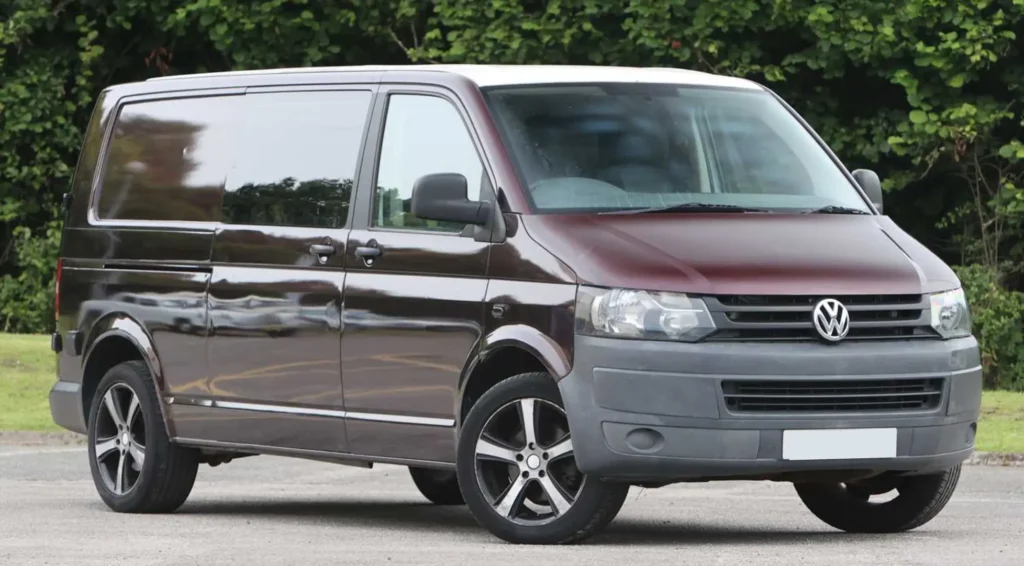

Volkswagen Transporter T5 належить до класу вантажно-пасажирських автомобілів, що випускався з 2003 по 2014 рік у різних кузовах (мінівен, фургон, пікап) та з різноманітними бензиновими й дизельними двигунами. Попри те, що з 2015 року його замінила модель T6, “п’ятірка” залишається надзвичайно популярною. Розуміння електрики є ключовим для безперебійної роботи, тому в цьому матеріалі ми зібрали вичерпну інформацію. Тут ви знайдете докладні схеми, фотографії та опис призначення всіх запобіжників і реле для Фольксваген Транспортер Т5, включно з розташуванням блоків керування, а також виділимо запобіжник, відповідальний за прикурювач.
Кількість елементів у блоках може відрізнятися від представленого і залежить від року випуску (автомобіль проходив рестайлінг у 2010 році) і рівня його електро оснащеності.

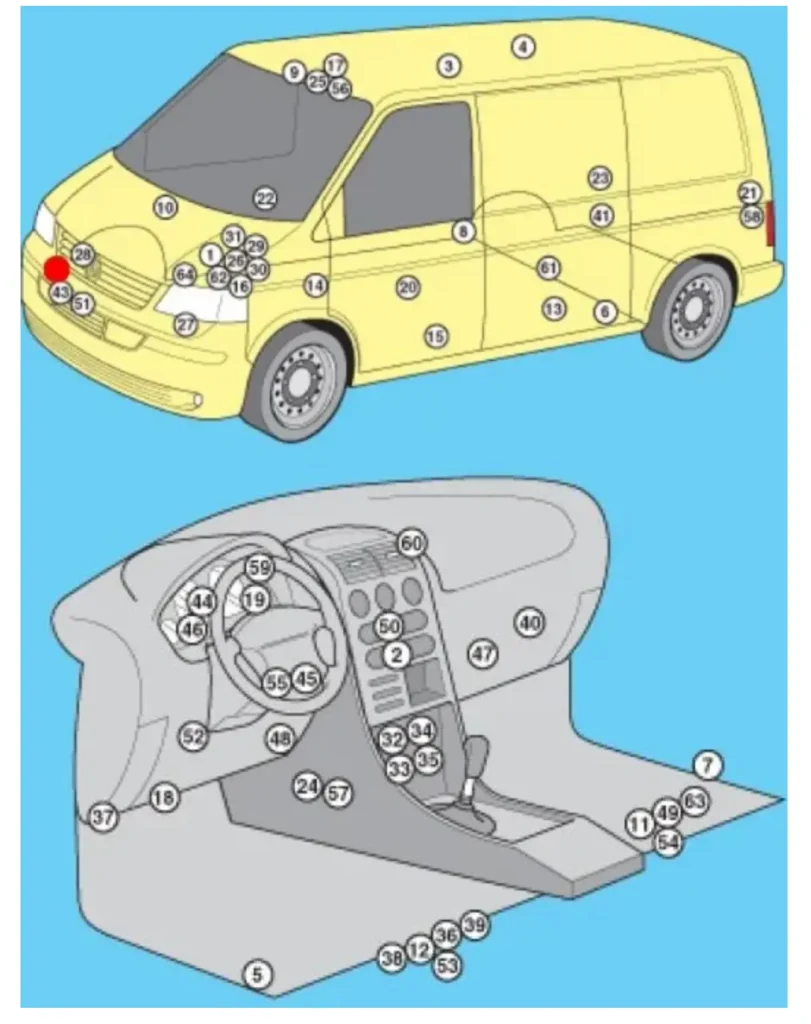

Розташування блоків управління
| № | Позначення |
|---|---|
| 1 | Електронний блок управління ABS |
| 2 | Блок керування кондиціонером – у панелі керування обігрівачем |
| 3 | Блок керування кондиціонером (задній) – у панелі керування обігрівачем |
| 4 | Блок антени – якщо є |
| 5 | Бічний датчик удару, з боку водія |
| 6 | Бічний датчик удару, задній лівий |
| 7 | Бічний датчик удару, з боку пасажира |
| 8 | Бічний датчик удару, задній правий |
| 9 | Блок керування протиугінною системою |
| 10 | Звуковий сигнал протиугінної системи – резонатор системи впуску |
| 11 | Підсилювач вихідного сигналу аудіосистеми – під переднім правим сидінням – якщо є |
| 12 | Додаткова акумуляторна батарея 1 – під переднім лівим сидінням – якщо є |
| 13 | Додаткова акумуляторна батарея 2 (автофургон) – у кухонній шафі |
| 14 | Блок керування додатковим обігрівачем (Air Тор 3500) – під днищем кузова, праворуч – якщо є |
| 15 | Блок керування додатковим обігрівачем (Thermo Тор) – під днищем кузова, зліва- якщо є |
| 16 | Акумуляторна батарея |
| 17 | Блок керування обладнанням кемпінгу (автофургон) |
| 18 | Діагностичний роз’єм (DLC) |
| 19 | Блок діагностики – приладова панель |
| 20 | Блок керування електрообладнанням дверей водія |
| 21 | Блок керування електрообладнанням лівих задніх дверей (зі зсувними дверима з електроприводом) – ліва стійка |
| 22 | Блок керування електрообладнанням дверей пасажира |
| 23 | Блок керування електрообладнанням правих задніх дверей (зі зсувними дверима з електроприводом) – права стійка |
| 24 | Блок керування системою підтримання курсової стійкості ESP (містить у собі датчик прискорення, датчик бічного переміщення) |
| 25 | Блок керування механізмом підйому даху (автофургон) |
| 26 | Електронний блок керування двигуном – біля блока запобіжників/реле в моторному відсіку 1 |
| 27 | Блок керування електродвигуном вентилятора системи охолодження 1 – підвіска (попереду ліворуч) |
| 28 | Блок керування електродвигуном вентилятора системи охолодження 2 – в електродвигуні вентилятора системи охолодження 2 – якщо встановлено |
| 29 | Блок запобіжників/ реле, моторний відсік 1 |
| 30 | Блок запобіжників/ реле, моторний відсік 2 |
| 31 | Блок запобіжників/ реле, моторний відсік З |
| 32 | Блок запобіжників/ реле, приладова панель 1 – центральна частина панелі приладів |
| 33 | Блок запобіжників/реле 2, приладова панель – під блоком запобіжників /реле 1 приладової панелі |
| 34 | Блок запобіжників/ реле, приладова панель 3 – за блоком запобіжників /реле, приладова панель 1/2 |
| 35 | Блок запобіжників/ реле, приладова панель 4 – за блоком запобіжників /реле, приладова панель 1/2 |
| 36 | Блок запобіжників/ реле, ліве сидіння – під сидінням |
| 37 | Додатковий запобіжник 1 (вимикач блокування диференціала, задній 10А) – ліва передня стійка |
| 38 | Додатковий запобіжник 2 (додатковий обігрівач 30А) – під лівим сидінням |
| 39 | Додатковий запобіжник 3 (блок керування електрообладнанням дверей, лівий задній 40А) – під лівим сидінням (деякі моделі) |
| 40 | Резистор 1 електродвигуна вентилятора обігрівача – біля електродвигуна вентилятора заднього обігрівача |
| 41 | Резистор 2 електродвигуна вентилятора обігрівача – біля електродвигуна вентилятора заднього обігрівача – якщо є |
| 42 | Звуковий сигнал 1 |
| 43 | Звуковий сигнал 2 – якщо є |
| 44 | Блок керування іммобілайзером – комбінація приладів |
| 45 | Кільцева антена іммобілайзера – біля замка запалювання |
| 46 | Блок керування комбінацією приладів – приладова панель |
| 47 | Блок управління телефоном – за речовим ящиком |
| 48 | Багатофункціональний блок керування 1 – функції: Автоматична коробка передач(АКПП), система зарядки(з додатковою батареєю), система підтримання швидкості, розпізнавання контакту кінцевого вимикача дверцят/капота, керування електричним навантаженням, електропривод склопідіймачів, паливний насос, омивачі фар, обігрівач дзеркал заднього виду на дверцятах, обігрівач заднього скла, аварійна сигналізація, обігрівач лобового скла, звуковий сигнал, вказівники повороту, підсвітка комбінації приладів, лампи освітлення салону, очищувачі з автоматичним керуванням, ліхтарі заднього ходу, ліхтарі задньої двері, ліхтарі задньої двері, ліхтарі задньої двері. |
| 49 | Багатофункціональний блок керування 2 – функції: Протиугінна система, центральний замок, електропривод дзеркал заднього виду на дверях, зсувні двері з електроприводом, електропривод склопідіймачів, люк |
| 50 | Блок керування навігаційної системи – у дисплеї навігаційної системи |
| 51 | Датчик температури навколишнього повітря |
| 52 | Блок керування системою паркування |
| 53 | Блок керування підігрівом сидіння водія |
| 54 | Блок керування підігрівом сидіння пасажира |
| 55 | Датчик положення рульового колеса – якщо є |
| 56 | Блок керування електроприводом люка |
| 57 | Електронний блок керування SRS |
| 58 | Блок керування приводом відкривання/закривання задніх дверей – ліва стійка “D” – якщо є |
| 59 | Блок управління системи інформування про трафік – під панеллю приладів |
| 60 | Блок управління системи інформування про трафік (альтернативна позиція) – під панеллю приладів |
| 61 | Блок керування роздавальною коробкою (c 4WD) – задня головна передача |
| 62 | Електронний блок керування КПП (АКПП) – біля блока керування двигуном |
| 63 | Синтезатор голосу – під переднім правим сидінням – якщо є |
| 64 | Датчик швидкості автомобіля – КПП (деякі моделі) |
Пасажирський салон

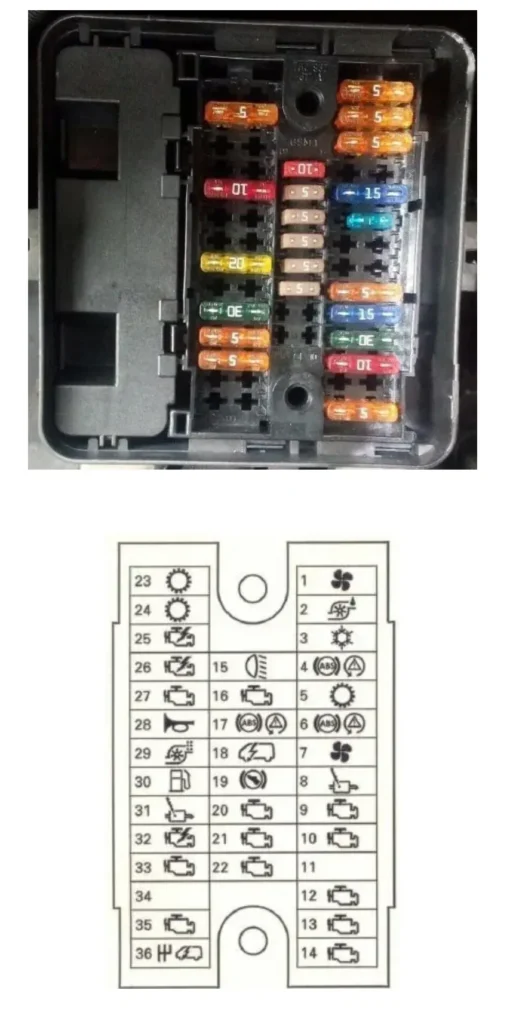

Головна коробка

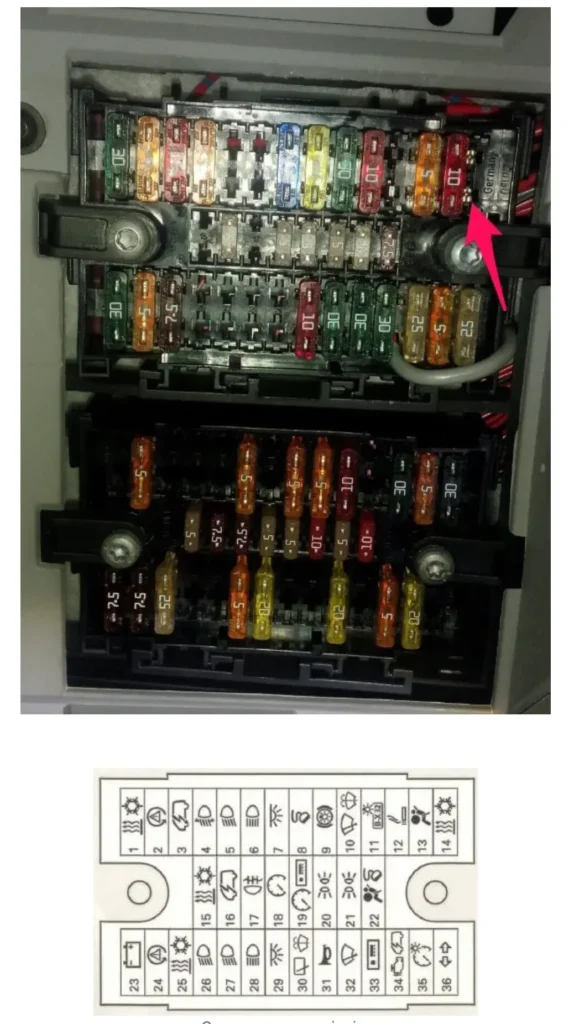

У салоні основний блок запобіжників розташований у центральній консолі, поруч із важелем перемикання передач, за захисною кришкою. І складається з 2 відділів.
| № | А | Призначення |
|---|---|---|
| 1 | 25 / 30 | Опалювач, кондиціонер, реле живлення клеми 15 |
| 2 | 5 | Датчик положення рульового колеса |
| 3 | 10 | Багатофункціональний блок керування 1 (бортової мережі) |
| 4 | 10 | Коректор фар (5А) Асистент зміни смуги руху |
| 5 | 15 | Лампа лівої фари |
| 6 | 15 | Лампа лівої фари |
| 7 | 15 | Багатофункціональний блок керування 1 (лампа освітлення салону або бортова мережа) |
| 8 | 5 | Діагностичний роз’єм (DLC) (15/20А) блок керування зсувним дахом і дверима, кришки багажного відсіку |
| 9 | 15 | Вимикач стоп-сигналів (датчик положення педалі гальма) (30А) Блок керування бортовою мережею |
| 10 | 10 | Очищувач лобового скла, очищувач заднього скла |
| 11 | 5 | Лампа підсвічування номерного знака |
| 12 | 15 | Прикурювач (5/30А) Перемикач освітлення |
| 13 | 5 / 10 | Електронний блок керування SRS |
| 14 | 30 | Додатковий обігрівач обігрівач, кондиціонер (25А) Перемикач світла фар |
| 15 | 7,5 | Кондиціонер (перемикач вентилятора і реле) |
| 16 | 5 | Багатофункціональний блок керування |
| 17 | 5 | Задні протитуманні ліхтарі, комбінація приладів |
| 18 | 5 | Блок керування комбінацією приладів |
| 19 | 5 | Аудіосистема, блок керування комбінацією приладів, багатофункціональний блок керування 1, система навігації, спеціальне автомобільне обладнання |
| 20 | 5 | Передній габарит-лівий, лівий стоп-сигнал, задній габарит-лівий або блокування диференціала |
| 21 | 5 | Передній габарит -правий, правий стоп-сигнал, задній габарит -правий або реле стартера, блок керування двигуном |
| 22 | 7,5 / 10 | Індикатор вимкнення подушки безпеки пасажира, діагностичний роз’єм (DLC), блок керування комбінацією приладів |
| 23 | 5 / 30 | Реле стартера (деякі моделі з МКПП) |
| 24 | 5 | Датчик положення рульового колеса |
| 25 | 7,5 | Кондиціонер (вентилятори) |
| 26 | 30 | Вимикач фар |
| 27 | 15 | Лампа правої фари |
| 28 | 15 | Індикатор увімкнення дальнього світла фар, права фара |
| 29 | 10 | Реле сигналу дверей багажного відділення |
| 30 | 10 | Обігрівачі форсунок омивача лобового скла, електродвигун очищувача заднього скла |
| 31 | 30 | Багатофункціональний блок керування 1 (звуковий сигнал) |
| 32 | 25 / 30 | Багатофункціональний блок керування 1 (електродвигун очищувача лобового скла) |
| 33 | 15 | Аудіосистема, навігаційна система, блок управління системи інформування про трафік |
| 34 | 25 | Система керування АКПП, блок запобіжників/ реле, моторний відсік 1 |
| 35 | 5 | Підсвічування комбінації приладів |
| 36 | 25 | Багатофункціональний блок керування 1 (покажчики повороту) |
Згідно зі схемою, за прикурювач відповідає запобіжник номер 12.

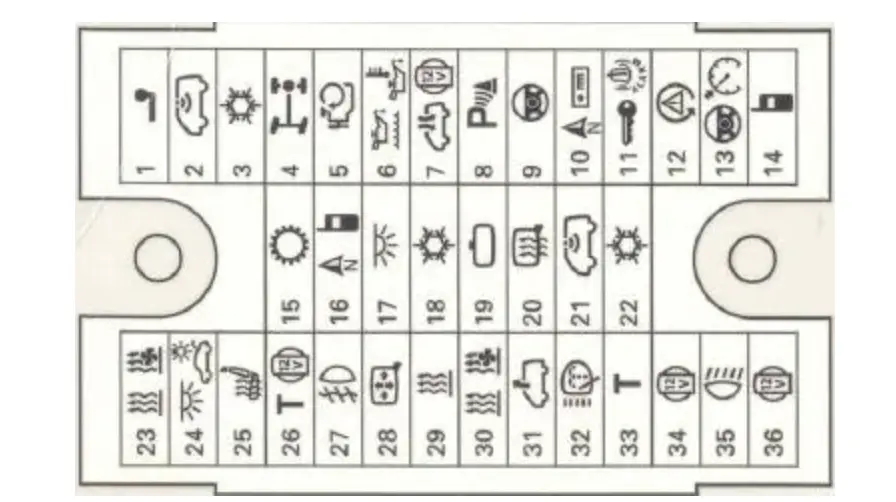

| № | А | Опис |
|---|---|---|
| 1 | 25 | Роз’єм електрообладнання причепа (15А) 10-ти контактний роз’єм |
| 2 | 5 | Протиугінна система |
| 3 | 5 | Допоміжний вентилятор кондиціонера обігрівача, лівий і правий (10/15А) Додаткове обладнання |
| 4 | 10 | Блок керування роздавальною коробкою (диференціал) |
| 5 | 10 | Роз’єм під’єднання додаткового обладнання або 6-ти контактний роз’єм |
| 6 | 5 | Датчик стану моторної оливи (рівень, температура) |
| 7 | 10 | Вентилятор на даху (30А) Протиугінна сигналізація |
| 8 | 5 | Система паркування |
| 9 | 5 | Блок керування електрообладнанням рульової колонки (круїз контроль) |
| 10 | 30 | Аудіосистема (10А) Коректор фар, рівень яскравості підсвічування приладів |
| 11 | 20 | Звуковий сигнал протиугінної системи, багатофункціональний блок керування 2, зсувні двері з електроприводом, блок керування приводом відчинення зачинення задніх дверей (15А) Рація, протиугінна система |
| 12 | 5 | Ліва фара (10A) Реле відключення стоп-сигналів (30А) Керування бортовою мережею |
| 13 | 5 | Головний вимикач системи підтримання швидкості, багатофункціональне керування на кермовому колесі |
| 14 | 5 | Телефон, Права фара (30А) Управління бортовою мережею |
| 15 | 5 | Автоматична коробка передач або Телефон і голосове керування |
| 16 | 5 | Аудіосистема, система навігації, телефон (7,5А), ТВ тюнер |
| 17 | 7,5 | Багатофункціональний блок керування (лампа освітлення салону, дзеркало із затемненням) |
| 18 | 5 | Кондиціонер (деякі моделі) |
| 19 | 5 | Внутрішнє дзеркало заднього виду з авто затемненням |
| 20 | 10 | Багатофункціональний блок керування 1 (обігрівач дзеркал заднього виду на дверях) |
| 21 | 5 | Протиугінна система або датчик дощу |
| 22 | 5 | Кондиціонер або датчик тиску |
| 23 | 5 | Додатковий обігрівач і додаткове обладнання |
| 24 | 7,5 | Лампи освітлення салону |
| 25 | 15 / 25 | Підігрівач сидінь |
| 26 | 10 | Тахограф (якщо є) |
| 27 | 15 | Протитуманні фари або реле електроживлення |
| 28 | 5 | Перемикач регулювання дзеркал заднього виду, підігрівачі дзеркал заднього виду на дверях |
| 29 | 25 | Додатковий обігрівач |
| 30 | 5 | Додатковий обігрівач |
| 31 | 25 | Люк (5А) Бортовий зарядний пристрій |
| 32 | 20 | Омивачі фар і його реле |
| 33 | 5 | Тахограф (якщо є) |
| 34 | 15 | Роз’єм 3 живлення додаткового обладнання (задній) (5А) Багатофункціональний блок керування рульового колеса |
| 35 | 10 | Багатофункціональний блок керування 1 (ліхтар(и) заднього ходу, з АКПП) (20А) Блок керування бортовою мережею |
| 36 | 5 | Блок керування обладнанням кемпінгу, спеціальне автомобільне обладнання |

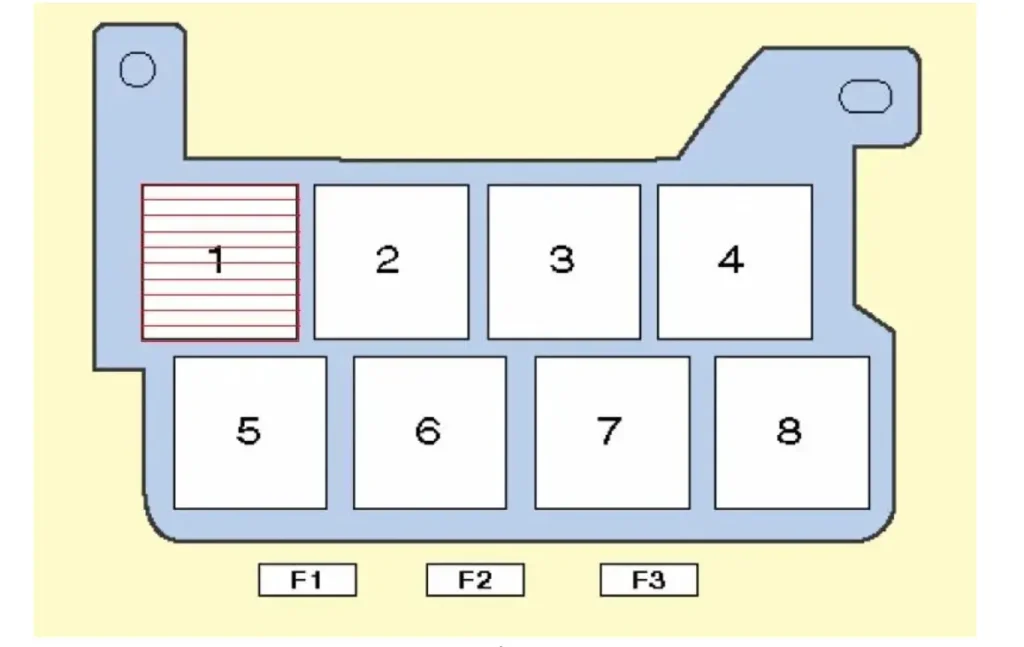

Блок реле позаду головного блоку запобіжників Т5
Тип 1
| № | А | Опис |
|---|---|---|
| F1 | – | |
| F2 | 30 | Блок керування електрообладнанням дверей (водія), блок керування електрообладнанням дверей (пасажира) |
| F3 | 40 | Обігрівач заднього скла |
| Реле | ||
| 1 | – | |
| 2 | Реле 1 додаткового обігрівача | |
| 3 | Реле електродвигуна вентилятора кондиціонера, заднього | |
| 4 | Реле допоміжних ланцюгів запалювання | |
| 5 | – 06/03: Реле проблискового маячка (автомобіль спеціального призначення) | |
| 6 | Реле вимкнення стоп-сигналів | |
| 7 | Реле насоса омивача фар | |
| 8 | Реле насоса допоміжної системи кондиціонера /опалювача | |

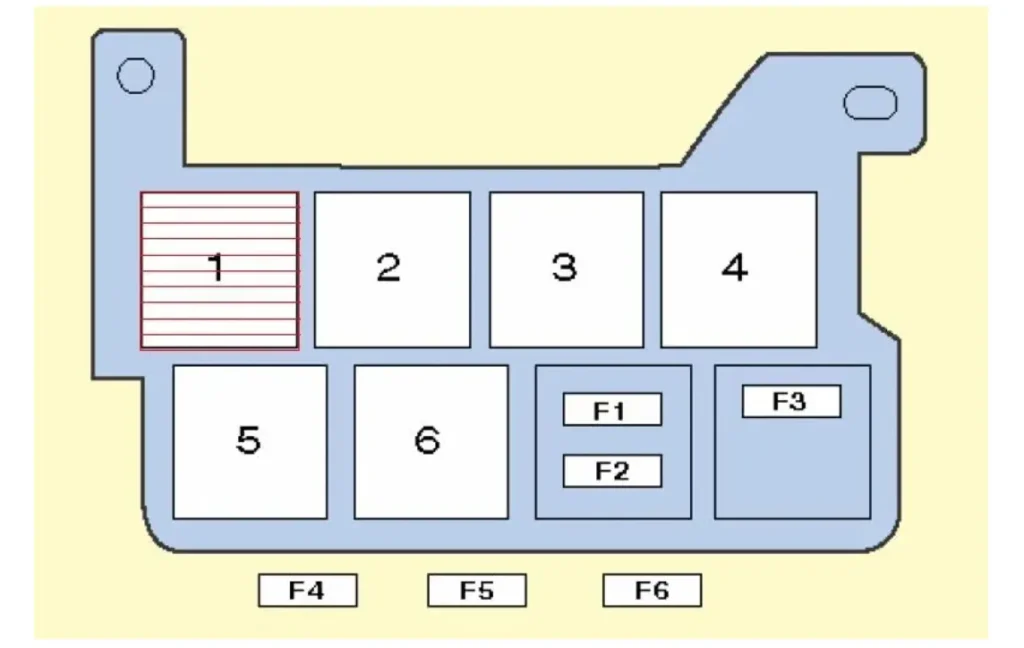

Тип 2
| № | А | Опис |
|---|---|---|
| F1 | 15 | Сирена (автомобіль спеціального призначення) |
| F2 | 10 | Сирена (автомобіль спеціального призначення) |
| F3 | 10 | Проблисковий маячок (автомобіль спеціального призначення) |
| F4 | 40 | Блок керування електрообладнанням лівих задніх дверей |
| F5 | 40 | 01/04: Блок керування електрообладнанням правих задніх дверей |
| F6 | 5 | 01/04: Синтезатор голосу (якщо є) |
| 1 | Реле електродвигуна вентилятора кондиціонера, заднього (деякі моделі) | |
| 2 | Блок керування електрообладнанням рульової колонки | |
| 3 | Блок керування електрообладнанням рульової колонки | |
| 4 | Реле 1 вентилятора даху | |
| 5 | Блок керування блокуванням диференціала | |
| 6 | 06/03: Реле сигналу дверей багажного відділення |

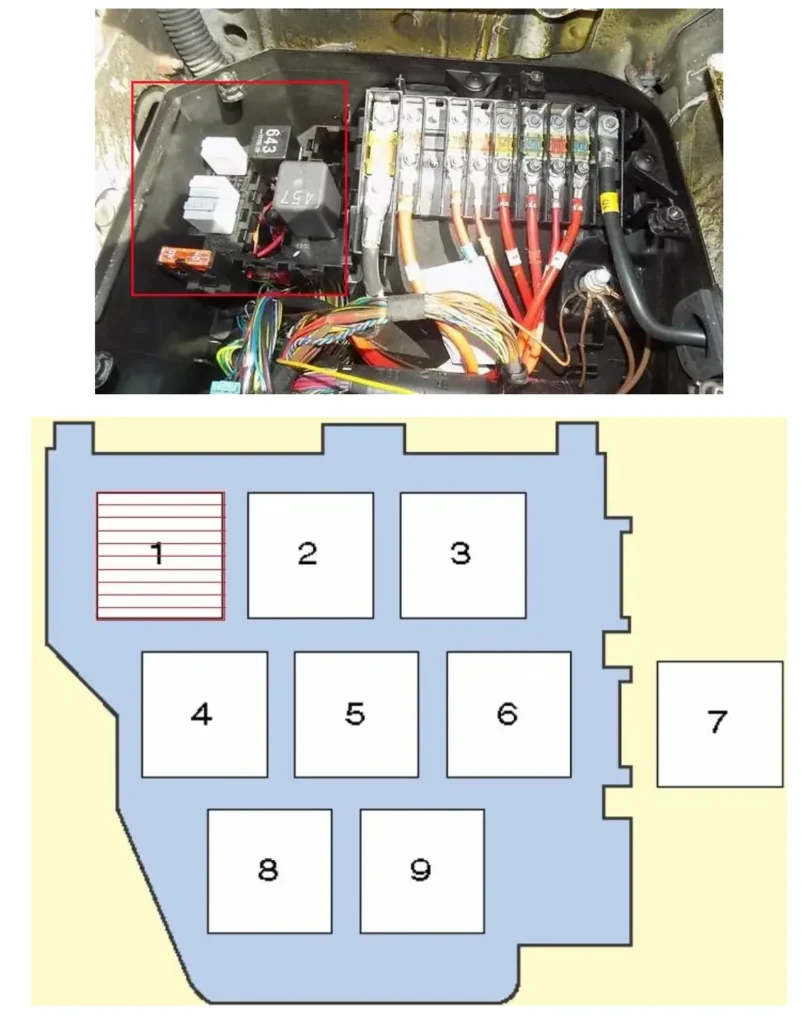

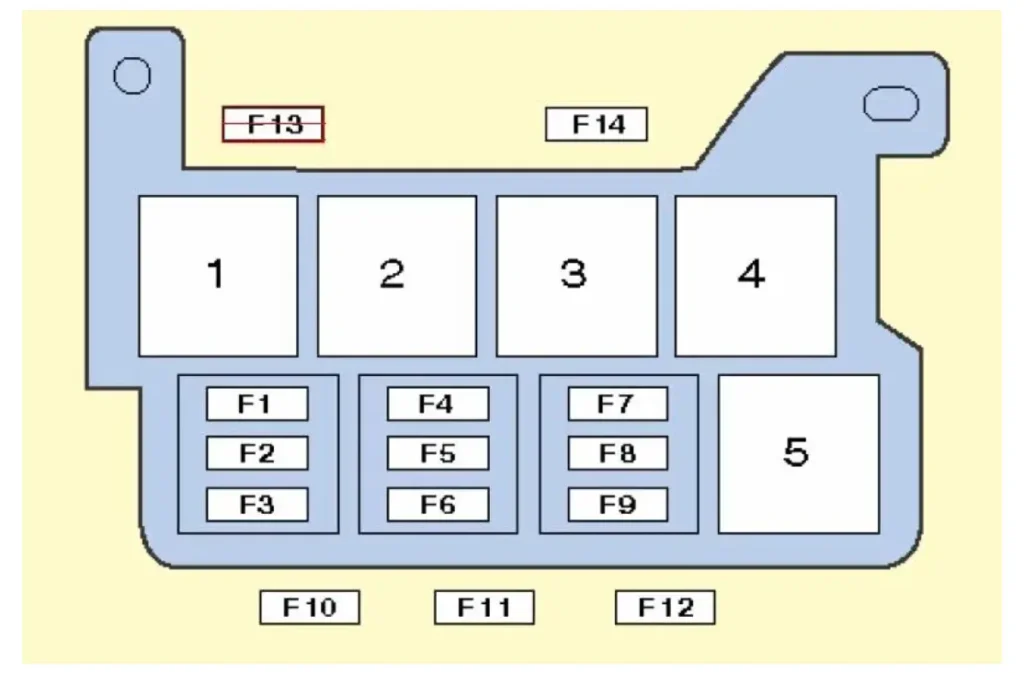

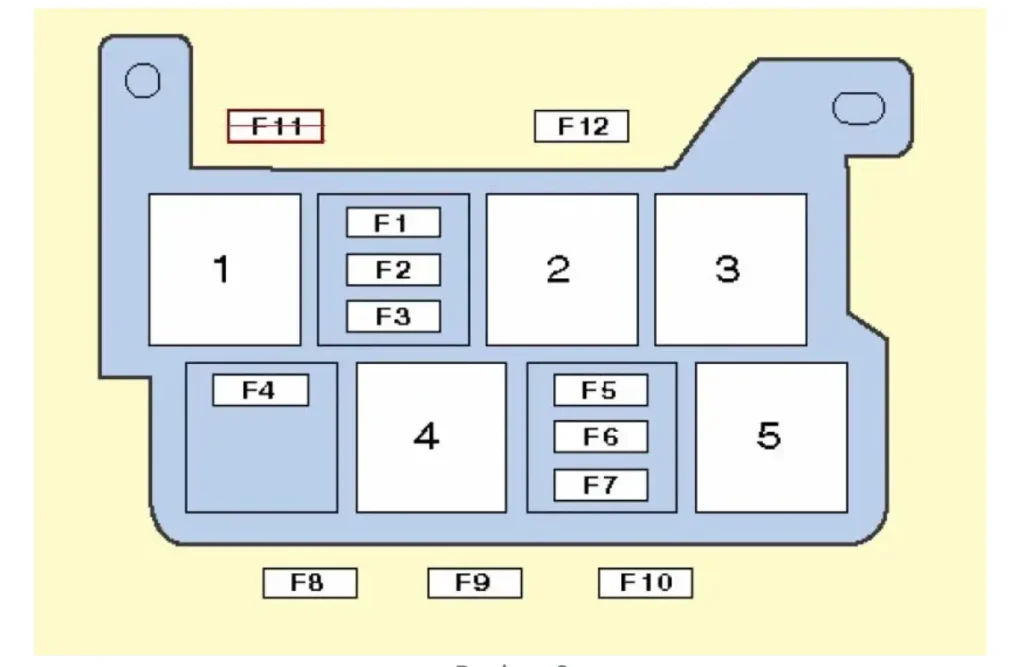

Ящик під водійським сидінням
Тип 1
| № | А | Опис |
|---|---|---|
| 1 | Реле – дільник у системі зарядки (з додатковою акумуляторною батареєю) | |
| 2 | – | |
| 3 | Реле – дільник у системі зарядки (з додатковою акумуляторною батареєю) | |
| 4 | Спеціальне автомобільне обладнання | |
| 5 | Спеціальне автомобільне обладнання | |
| F1 | 5 | Блок керування обладнанням кемпінгу |
| F2 | 10 | Роз’єм 1 живлення додаткового обладнання (передній), холодильник (автофургон) |
| F3 | 5 | Насос подачі прісної води (автофургон) |
| F4 | 10 | Лампи освітлення салону, лампа місцевого підсвічування (автофургон) |
| F5 | 30 | Блок керування роз’ємом живлення додаткового обладнання (автофургон) |
| F6 | 40 | Блок керування механізмом підйому даху (автофургон) |
| F7 | 5 | Блок антени |
| F8 | 25 | Додатковий обігрівач |
| F9 | 30 | Електродвигун вентилятора кондиціонера кондиціонера обігрівача (автоматичне керування температурою) |
| F10 | – | |
| F11 | – | |
| F12 | – | |
| F13 | 40 | Блок керування електрообладнанням правих задніх дверей |
| F14 | 80 | Додаткова акумуляторна батарея |

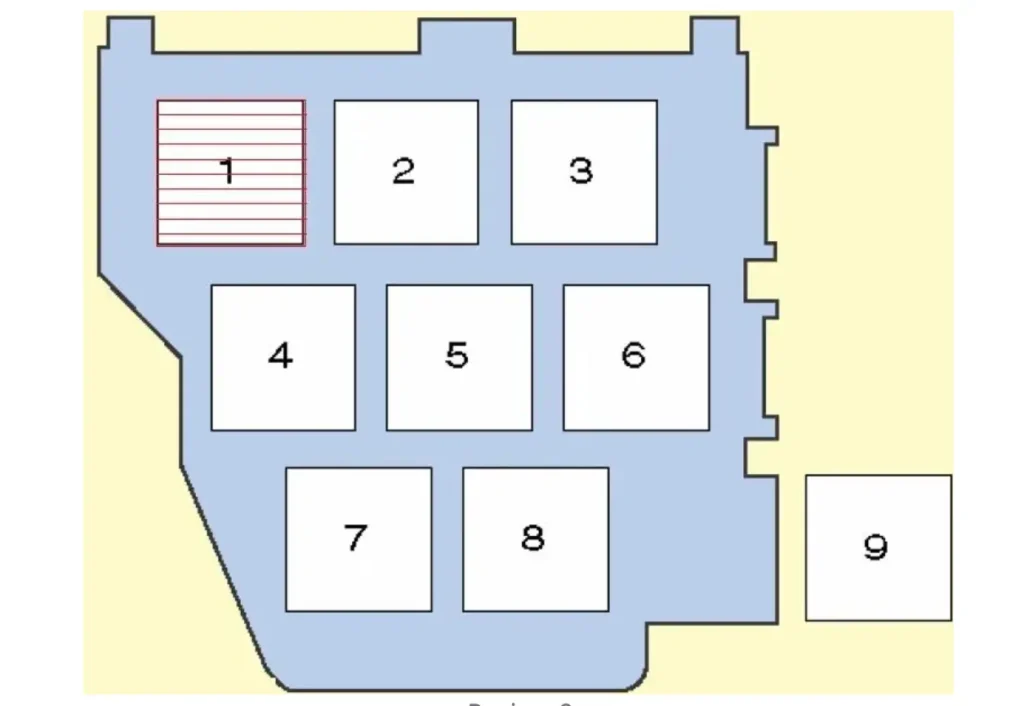

Тип 2
| № | А | Призначення |
|---|---|---|
| 1 | – | |
| 2 | Реле-подільник у системі зарядки (з додатковою акумуляторною батареєю) | |
| 3 | Спеціальне автомобільне обладнання | |
| 4 | Спеціальне автомобільне обладнання | |
| 5 | Спеціальне автомобільне обладнання | |
| F1 | 15 | Роз’єм(и) живлення додаткового обладнання |
| F2 | 15 | Роз’єм(и) живлення додаткового обладнання |
| F3 | 15 | Роз’єм(и) живлення додаткового обладнання |
| F4 | 15 | Холодильник (автофургон), спеціальне автомобільне обладнання |
| F5 | 5 | Блок антени |
| F6 | 25 | Додатковий обігрівач |
| F7 | 30 | Електродвигун вентилятора кондиціонера / обігрівача (автоматичне керування температурою) |
| F8 | – | |
| F9 | – | |
| F10 | – | |
| F11 | 40 | Блок керування електрообладнанням правих задніх дверей |
| F12 | 80 | Додаткова акумуляторна батарея |

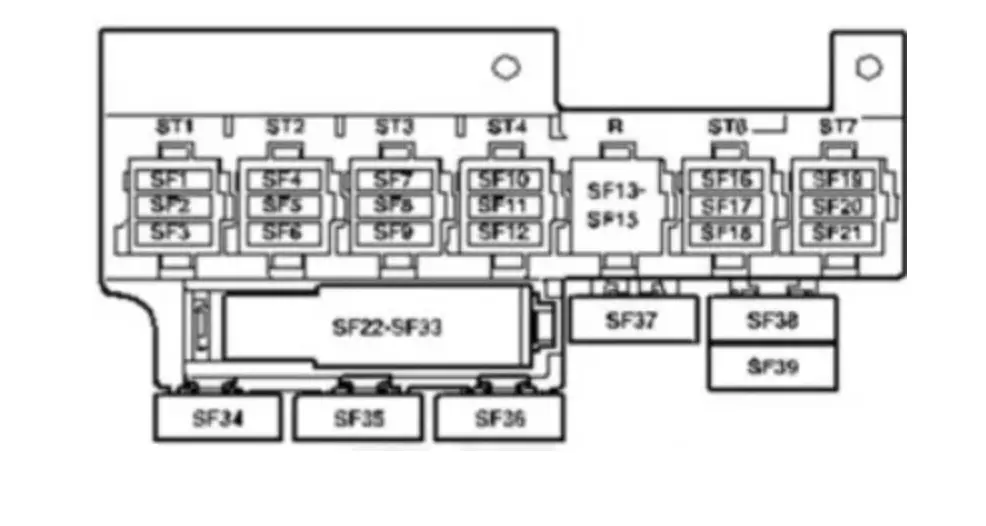

Тип 3
| № | А | Позначення |
|---|---|---|
| 1 | 5 | Роз’єм 10 контактний / Роз’єм 6 контактний |
| 2 | 3 | Роз’єм 10 контактний |
| 3 | 5 / 15 | Роз’єм 10 контактний або аварійний реєстратор даних |
| 4 | 15 | Роз’єм 10 контактний |
| 5 | 5 | Роз’єм 10 контактний |
| 6 | 25 | Роз’єм 6 контактний |
| 7 | 15 / 30 | Розетка 12В, перетворювач напруги |
| 8 | 20 / 25 | Блок керування обігрівачем (обігрівачем) |
| 9 | 25 / 30 | Припливний вентилятор |
| 10 | 15 / 30 | Керування кліматичною установкою |
| 11 | 15 | Прикурювач |
| 12 | 5 | Роз’єм 10 контактний / Роз’єм 6 контактний |
| 13 | Місцеве реле | |
| 14 | Місцеве реле | |
| 15 | Місцеве реле | |
| 16 | 30 | Бортовий зарядний пристрій |
| 17 | 30 | Блок керування гідравліки даху |
| 18 | 10 | Плафони освітлення |
| 19 | 10 | Охолоджуваний відсік |
| 20 | 5 | Водяний насос |
| 21 | 5 | Панель керування обладнанням кемпера |
| 22 | 15 | Розетка на 12В |
| 23 | 15 | Розетка на 12В |
| 24 | 10 | Вентилятор даху або Розетка на 12В |
| 25 | 15 | Блок керування розпізнавання причепа |
| 26 | 20 | Блок керування розпізнавання причепа |
| 27 | 20 | Блок керування розпізнавання причепа |
| 28 | 7,5 | Блок керування розпізнавання причепа |
| 29 | Резерв | |
| 30 | 5 | Блок керування голосового підсилювача |
| 31 | Резерв | |
| 32 | Резерв | |
| 33 | 15 | поперекова підтримка сидіння водія |
| 34 | 40 | Блок керування правих зсувних дверей |
| 35 | 80 | Блок управління зарядки другої АКБ |
| 36 | 40 | Блок керування лівих зсувних дверей |
| 37 | 40 | Припливний вентилятор |
| 38 | Роз’єм 6 контактний | |
| 39 | Резерв |
У цьому блоці розташовані запобіжники, що відповідають за прикурювач (номер SF11) і додаткові розетки.
У деяких моделях під сидінням пасажира може розташовуватися ще один блок із запобіжниками і реле.
Моторний відсік
Монтажна коробка запобіжника
| № | А | Загальний опис |
|---|---|---|
| 1 | 5 | Електродвигун(и) вентилятора(ів) системи охолодження |
| 2 | 5 | Реле насоса охолоджувальної рідини |
| 3 | 15 | Кондиціонер (5А) Резистор вентиляції картера |
| 4 | 30 | Антиблокувальна система гальм (ABS) або Стабілізатор напруги, Магнітола, Радіо |
| 5 | 15 | Автоматична коробка передач |
| 6 | 30 | Антиблокувальна система гальм (ABS) |
| 7 | 5 | Блок керування електродвигуном вентилятора системи охолодження 1 (7,5А) Насос омивача |
| 8 | 15 | Керування двигуном |
| 9 | 5 | Керування двигуном, реле основних ланцюгів запалювання |
| 10 | 5 | Керування двигуном (15А) Клапан наддуву або відпрацьованих газів |
| 11 | 5 | Блок керування підсилювачем рульового керування (30А) Перемикач світла фар та їх реле |
| 12 | 5 | Керування двигуном (10А) Регулятор тиску палива |
| 13 | 10 | Керування двигуном (10А) Ксенон у лівій фарі |
| 14 | 5 | Керування двигуном або Реле паливного насоса |
| 15 | 10 | Вимикач ліхтарів заднього ходу |
| 16 | 5 | Керування двигуном або вимикач стоп сигналів, витратомір повітря |
| 17 | 5 | Антиблокувальна система гальм (ABS) |
| 18 | 5 | Підсилювач рульового колеса |
| 19 | 5 | Вимикач стоп-сигналів (датчик положення педалі гальма), датчик положення педалі зчеплення |
| 20 | 5 | Керування двигуном |
| 21 | 5 | Клапан рециркуляції відпрацьованих газів |
| 22 | 10 | Керування двигуном (форсунки) |
| 23 | 25 | Автоматична коробка передач (10А) Ксенон у правій фарі |
| 24 | 5 | Автоматична коробка передач |
| 25 | 25 | Керування двигуном, Запалювання |
| 26 | 25 | Керування двигуном (5А) Ліва фара |
| 27 | 5 | Реле насоса охолоджувальної рідини |
| 28 | 15 | Сигнал високого тону |
| 29 | 10 | Датчик швидкості автомобіля (5А) Права фара |
| 30 | 15 / 20 | Реле насоса допоміжної системи кондиціонера /опалювача, паливний насос, реле паливного насоса |
| 31 | 15 | Керування двигуном (лямбда зонд) |
| 32 | 30 | Керування двигуном (запалювання) (5А) Реле паливного насоса |
| 33 | 5 | Реле насоса охолоджувальної рідини керування двигуном, реле свічок розжарювання |
| 34 | 10 | Блок керування електродвигуном вентилятора системи охолодження (5А) Блок керування ботовою мережею |
| 35 | 10 | Керування двигуном (15А) Регулятор рівня палива |
| 36 | 25 / 30 | Реле стартера (5А) Інтерфейс шин даних |

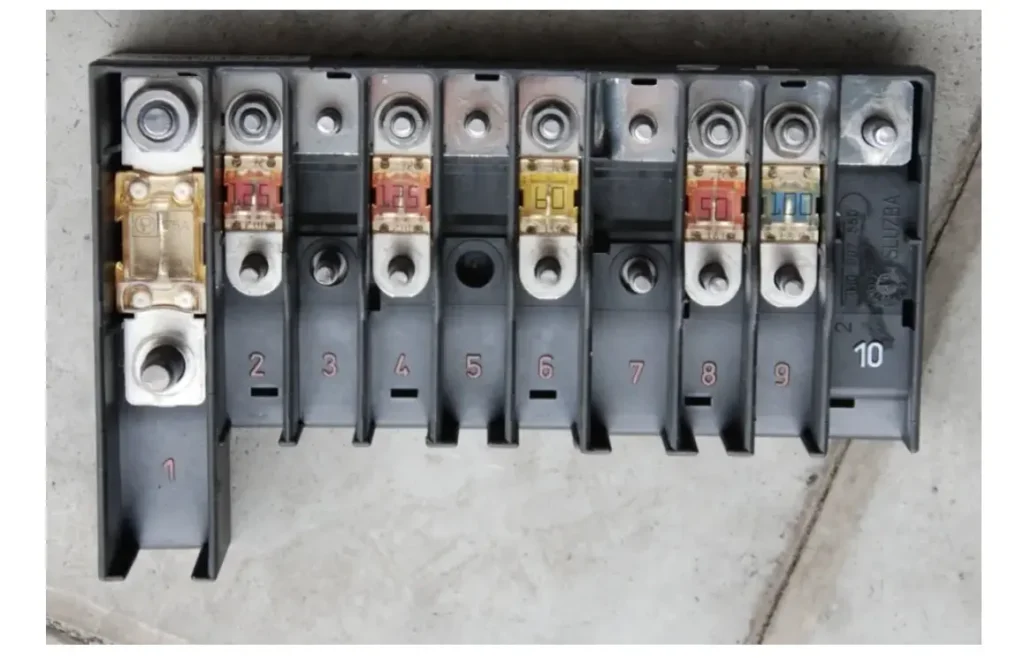

Блок запобіжників високої потужності
Знаходиться поруч із монтажним і з’єднаний з акумулятором.
| № | А | Опис |
|---|---|---|
| 1 | 175 / 225 | Генератор |
| 2 | 125 | Розподіл живлення акумуляторної батареї, реле допоміжних кіл запалювання, блок керування електрообладнанням дверей водія, блок керування електрообладнанням дверей пасажира, обігрівач заднього скла, реле контакту Х, окремі запобіжники |
| 3 | 50 / 100 | Система заряджання (з додатковою батареєю), блок керування електрообладнанням задніх лівих дверцят (деякі моделі), блок керування електрообладнанням задніх правих дверцят (деякі моделі), реле – дільник у системі заряджання (з додатковою батареєю) |
| 4 | 125 | Розподіл живлення акумуляторної батареї (70А) Плюсове з’єднання в джгуті проводів моторного відсіку |
| 5 | 50 | Розподіл живлення акумуляторної батареї (деякі моделі), окремі запобіжники |
| 6 | 60 | Реле свічки розжарювання (50А) електродвигун насоса подачі повітря на випуск |
| 7 | 70 / 80 / 100 | Електродвигун вентилятора (ів) системи охолодження |
| 8 | 40 / 50 / 100 | Електродвигун вентилятора (ів) системи охолодження, окремі запобіжники |
| 9 | 100 | Розподіл живлення акумуляторної батареї, замок запалювання |
| 10 | – |
Релейна коробка
Також знаходиться поруч із блоком запобіжників.
Тип 1
| № | Призначення |
|---|---|
| 1 | Електронний блок керування кондиціонером (ручне керування температурою) |
| 2 | Реле 2 паливного насоса |
| 3 | Реле насоса системи подачі повітря навипуск |
| 4 | Реле основних ланцюгів запалювання |
| 5 | Реле 1 паливного насоса |
| 6 | Реле електромагнітної муфти компресора кондиціонера (автоматичне керування температурою) |
| 7 | Реле системи управління АКПП |
| 8 | Блок керування підсилювачем рульового керування |
| 9 | Реле насоса охолоджувальної рідини |
Тип 2
| № | Позначення |
|---|---|
| 1 | Електронний блок керування кондиціонером (ручне керування температурою) |
| 2 | Реле 2 паливного насоса |
| 3 | Реле насоса системи подачі повітря навипуск |
| 4 | Реле основних ланцюгів запалювання |
| 5 | Реле 1 паливного насоса |
| 6 | Реле електромагнітної муфти компресора кондиціонера (автоматичне керування температурою) |
| 7 | – |
| 8 | Реле насоса охолоджувальної рідини |
| 9 | Реле стартера – якщо є |
