Попри вік, Volkswagen Golf IV (1997–2004) продовжує бути надійним транспортним засобом, незалежно від типу кузова – хетчбек, універсал чи кабріолет. Щоб підтримувати його працездатність, необхідно розумітися на електриці. Ми підготували гід по запобіжниках і реле Фольксваген Гольф 4: тут є схеми блоків, фотографії та розшифровка кожного елемента. Крім того, вказали, який саме запобіжник відповідає за прикурювач.
Можливі відмінності в представленому матеріалі та Вашому розташуванні. Звіряйте актуальне призначення з описом на захисній кришці. Якщо володієте іншим поколінням автомобіля, вивчіть опис для 3 і 5 покоління відповідно.
Пасажирський салон

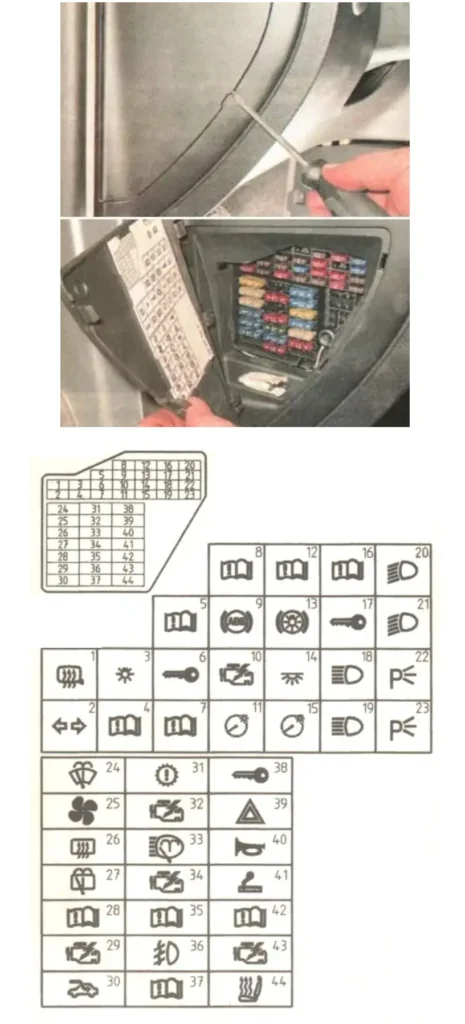

Блок запобіжників
Він розташований у лівій частині панелі приладів і закритий захисною кришкою.
| № | A | Призначення |
|---|---|---|
| F1 | 10 | Лампа освітлення речового ящика, електрообігрів дзеркал |
| F2 | 10 | Покажчики повороту, аварійна сигналізація, електрокоректор світла Фар |
| F3 | 5 | Реле протитуманних фар, регулятор освітлення |
| F4 | 5 | Лампи ліхтарів освітлення номерного знака |
| F5 | 7,5 | Кондиціонер, система керування двигуном, електропривод дзеркал, обігрів сидінь |
| F6 | 5 | Центральне блокування замків та електричні склопідйомники |
| F7 | 10 | Лампи світла заднього ходу |
| F9 | 5 | АБС, система стабілізації руху, система управління тяговою силою |
| F10 | 15 | Електронний блок керування (ЕБУ) |
| F11 | 5 | Щиток приладів |
| F12 | 7,5 | Живлення діагностичного приладу |
| F13 | 10 | Лампи сигналів гальмування |
| F14 | 10 | Лампи освітлення салону |
| F15 | 5 | Щиток приладів, система стабілізації руху |
| F18 | 10 | Права фара (дальнє світло) |
| F19 | 10 | Ліва фара (дальнє світло) |
| F20 | 15 | Права фара (ближнє світло), права фара (газорозрядна лампа), керування світлом фар з газорозрядними лампами |
| F21 | 15 | Ліва фара (ближнє світло), ліва фара (газорозрядна лампа) |
| F22 | 5 | Лампа габаритного світла (права фара) |
| F23 | 5 | Лампа габаритного світла (ліва фара) |
| F24 | 20 | Електродвигун очищувача вітрового скла, електродвигун склоомивача |
| F25 | 25 | Електровентилятор обігрівача, кондиціонер |
| F26 | 25 | Електрообігрів заднього скла |
| F27 | 15 | Електродвигун очищувача скла дверей багажного відділення |
| F28 | 15 | Паливний насос |
| F29 | 15 | Електронний блок керування, запалювання |
| F31 | 20 | Автоматична коробка передач |
| F32 | 10 | Форсунки |
| F34 | 10 | Система керування двигуном |
| F35 | 30 | Гніздо 12 В |
| F36 | 15 | Протитуманні фари |
| F37 | 10 | Автомагнітола, система “комфорт”, центральне блокування, електричні склопідйомники |
| F38 | 15 | Лампа освітлення багажника, центральне блокування, кришка лючка горловини паливного бака |
| F39 | 15 | Аварійна сигналізація |
| F40 | 20 | Звуковий сигнал |
| F41 | 15 | Запобіжник прикурювача |
| F42 | 15 | Автомагнітола |
| F43 | 10 | Система керування двигуном |
| F44 | 15 | Обігрів сидінь |
За прикурювач відповідає запобіжник номер 41 на 30А.

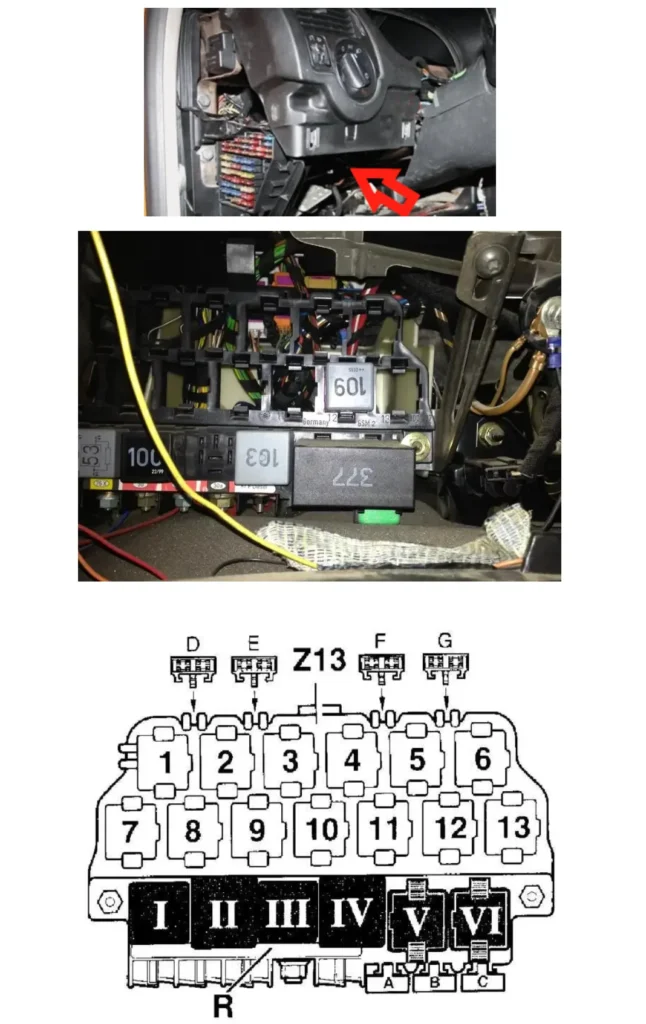

Релейна коробка
Основна коробка з реле знаходиться під самою панеллю, з боку водія.
| № | Опис |
|---|---|
| Блок R | |
| I | Реле звукового сигналу – Реле 53 |
| II | Проміжне реле контакту Х – Реле 100 |
| III | Вільне |
| IV | Реле паливного насоса. Реле свічок розжарювання – Реле 409/167/103 |
| V | Реле склоочисників – Реле 603, 377, 389, 192 |
| VI | Вільне |
| А | Запобіжник для електричного регулювання сидіння |
| В | Вільне |
| С | Запобіжник для електричних склопідйомників, центрального замка та зовнішніх дзеркал заднього виду, що обігріваються |
| Блок Z13 | |
| 1 | Реле протитуманних фар – Реле 53 |
| 2 | Реле дистанційного розблокування задніх дверей |
| 3 | Реле блокування стартера |
| 4 | Вільне |
| 5 | Вільне |
| 6 | Розподільне реле для радіо/телефону – Реле 147 |
| 7 | Реле електронного контролю частоти обертання (EPS) |
| 8 | Реле зовнішнього освітлення |
| 9 | Реле паливного насоса (Syncro-дизель) і блок управління сигналізації – ТАКСІ |
| 10 | Блок управління сигналізацією – TAXI |
| 11 | Реле стартера та блокування заднього ходу – Реле 175 |
| 12 | Реле подачі напруги на клему 30 |
| 13 | Реле вентилятора радіатора (кондиціонер) |
| Плавкі запобіжники на блоці Z13 | |
| D | Вільне |
| Е | Задній склопідйомник |
| F | Миготливий світлосигнальний пристрій для попереджувальної сигналізації крадіжки |
| G | Рупор для попереджувальної сигналізації крадіжки |
Загальне призначення реле
| Номер на корпусі | Каталожний номер | Призначення |
| (не вказано) | 000 953 227 A | Реле для комфортних покажчиків поворотів |
| 53 | 141 951 253 B | Універсальне реле: звуковий сигнал, протитуманні фари, паливний насос (дизель, 4Motion) |
| 79 | 191 927 841 | Реле кришки багажного відсіку |
| 87 | 191 957 917 A | Блок керування блокування муфти вільного ходу |
| 100 | 7M0 951 253 A | Реле із замикаючим контактом |
| 103 | 357 911 253 | Реле свічок розжарювання (дизель) |
| 109 | 1J0 906 381 A | Реле паливного насоса |
| 147 | 1H0 959 142 | Реле для радіо / телефону |
| 167 | 191 906 383 C | Реле із замикаючим контактом для паливного насоса |
| 175 | 3A0 927 181 | Реле включення стартера для АКП |
| 181 | 1J0 959 485 | Реле затримки вимкнення вентилятора радіатора |
| 185 | 3B0 911 251 | Реле із замикаючим контактом (Вимикач блокування стартера) |
| 192 | 1J0 955 531 A | Блок керування переривчастим режимом склоомивача/ склоочисника (для а/м з датчиком дощу) |
| 206, 444 | 1J0 927 841 | Реле із замикаючим контактом (для а/м з ESP) |
| 377 | 4B0 955 531 A | Блок керування переривчастого режиму роботи склоочисника |
| 389 | 4B0 955 531 C | Блок керування переривчастого режиму роботи склоочисника |
| 393 | 4B0 919 471 A | Реле контролю перегорілих ламп |
| 404 | 7M0 951 253 C | Реле універсальне (APF) |
| 407 | 1J0 947 221 A | Блок управління кришки багажного відсіку (для а/м без центрального замка) |
| 409 | 191 906 383 C | Реле паливного насоса |
| 450, 452 | 1J0 907 487 B | Блок керування багатофункціонального рульового колеса |
| 456 | 3U0 941 597 A | Блок управління світлом (Skoda Superb) |
| 603 | 4B0 955 531 E | Блок керування переривчастого режиму роботи склоомивача/ склоочисника |
Моторний відсік

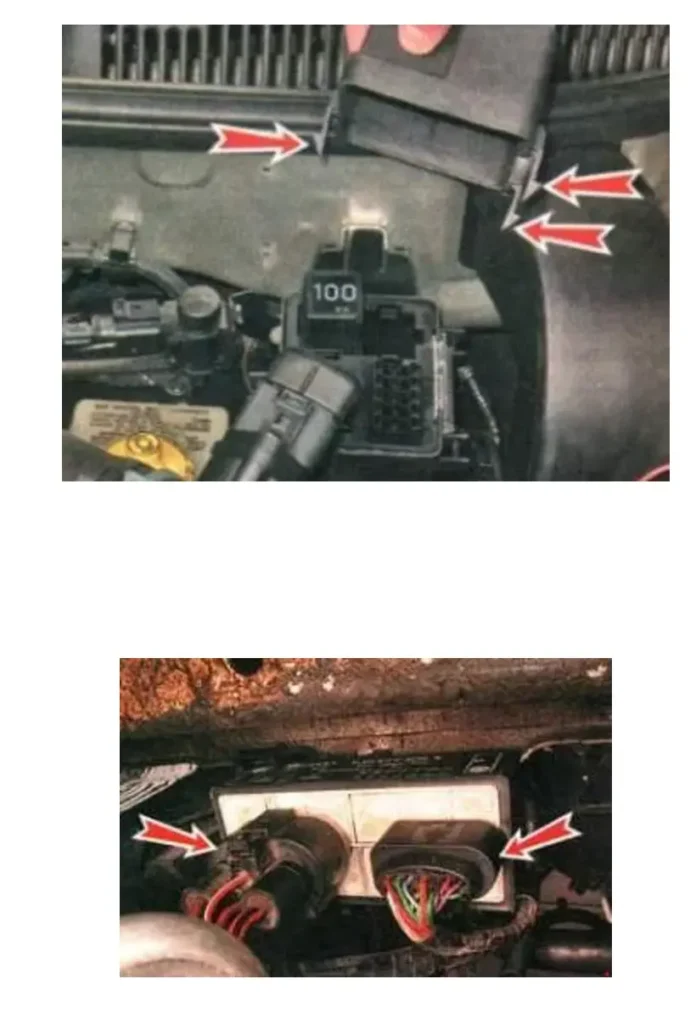

Релейна коробка
Під капотом на перегородці розташований додатковий блок реле.
Там можуть перебувати реле: увімкнення насоса вторинного повітря або свічок напруження. Реле покажчиків поворотів і аварійної сигналізації вбудовано в сам вимикач аварійної сигналізації. А блок керування електровентиляторами системи охолодження встановлено на лівому лонжероні під акумуляторною батареєю.

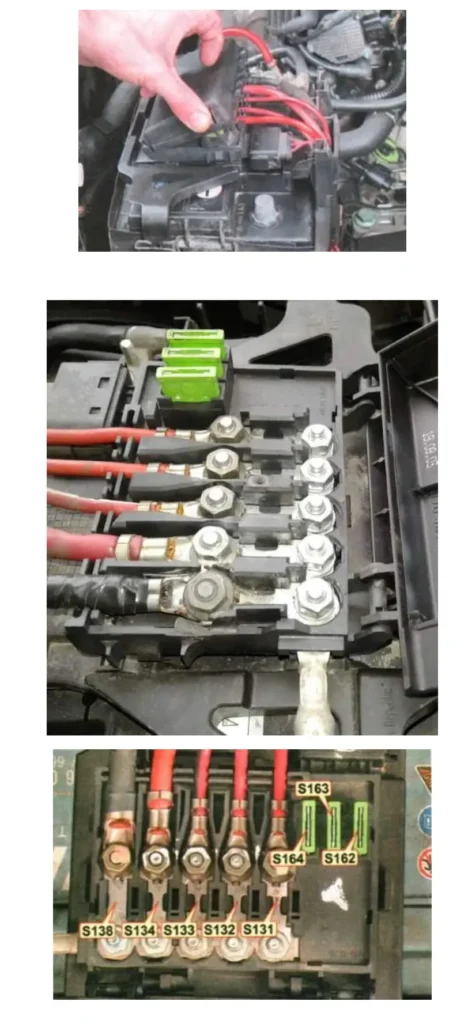

Блок на кришці АКБ
Він розташований на самій кришці акумуляторної батареї.
Складається з відділу запобіжників і запобіжників великої потужності.
| № | A | Позначення |
|---|---|---|
| S131 | 50 | Насос вторинного повітря |
| S132 | 50 | Система керування двигуном |
| S133 | 40/ 50 | Електродвигун вентилятора системи охолодження двигуна |
| S134 | 110 | Електрообладнання |
| S138 | 110/ 150 | Вивід “В+” генератора |
| S162 | 30 | АБС |
| S163 | 30 | АБС |
| S164 | 30 | Електродвигун вентилятора системи охолодження двигуна |
Електросхеми Фольксваген Гольф 4
Повну інформацію про електричні схеми Volkswagen Golf 4 покоління можете дізнатися в даному керівництві: ВІДКРИТИ.
