Схеми запобіжників та реле Renault Kangoo 2G і 1G

Renault Kangoo належить до категорії багатоцільових автомобілів, оскільки представлений у варіантах з 2 або 3 дверима для вантажних версій та 4-дверною конфігурацією для пасажирських. Перше покоління цієї моделі випускалося з 1997 по 2008 рік, а друга серія виробляється з 2009 року і дотепер. Далі ми розглянемо розташування блоків запобіжників і реле для Рено Кенго обох поколінь, наведемо схеми, пояснимо призначення елементів та вкажемо, де знаходиться запобіжник прикурювача.

Читайте також: Як правильно обслуговувати Renault Kangoo 2?

Перше покоління

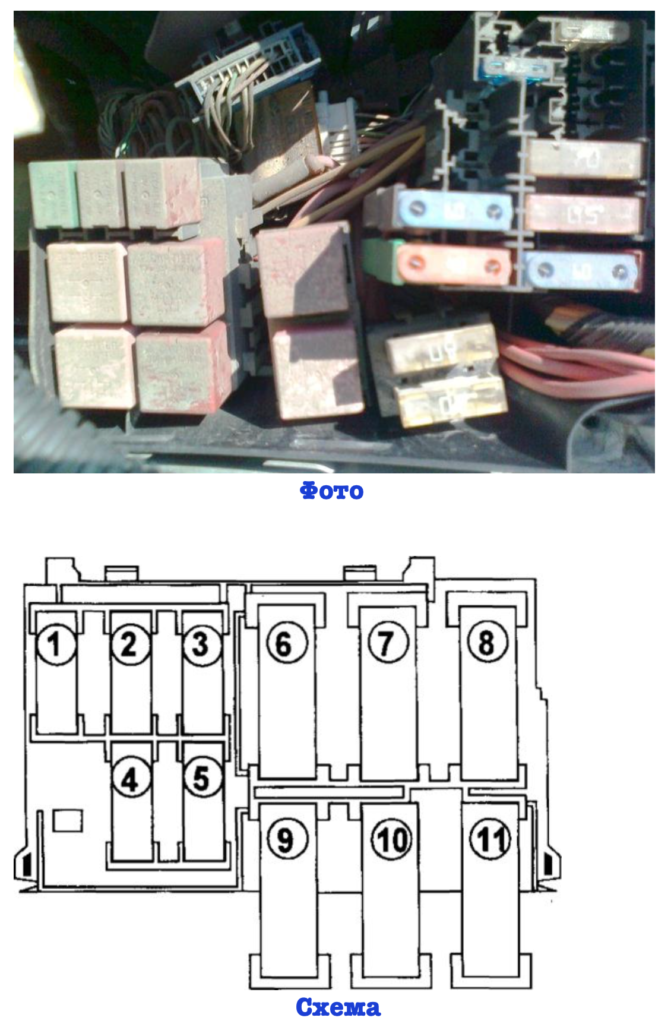

Підкапотний простір

Розташований з лівого боку, поруч із стійкою.

№	Номінал (А)	Опис
1	30	Керування двигуном (система впорскування)
2	30	Керування двигуном вентилятора охолодження (деякі моделі)
3	5	Керування двигуном (D7F726)
4	–	–
5	15	Керування двигуном
6	70	ЕБУ системи попереднього підігріву
7	50	Керування двигуном вентилятора охолодження
8	60	Комбінований перемикач, денні ходові вогні (окремі моделі), блок реле запобіжників, приладова панель (F4-F9), реле головного кола запалювання
9	25	Антиблокувальна система гальм (ABS)
10	60	Антиблокувальна система гальм (ABS)
11	60	Центральний замок (деякі моделі), комбінований вимикач, блок реле запобіжників, приладова панель (F35) (деякі моделі), контрольні лампи (деякі моделі), вимикач запалювання
12	40	Модуль керування повітродувкою обігрівача A, двигун повітродувки обігрівача A

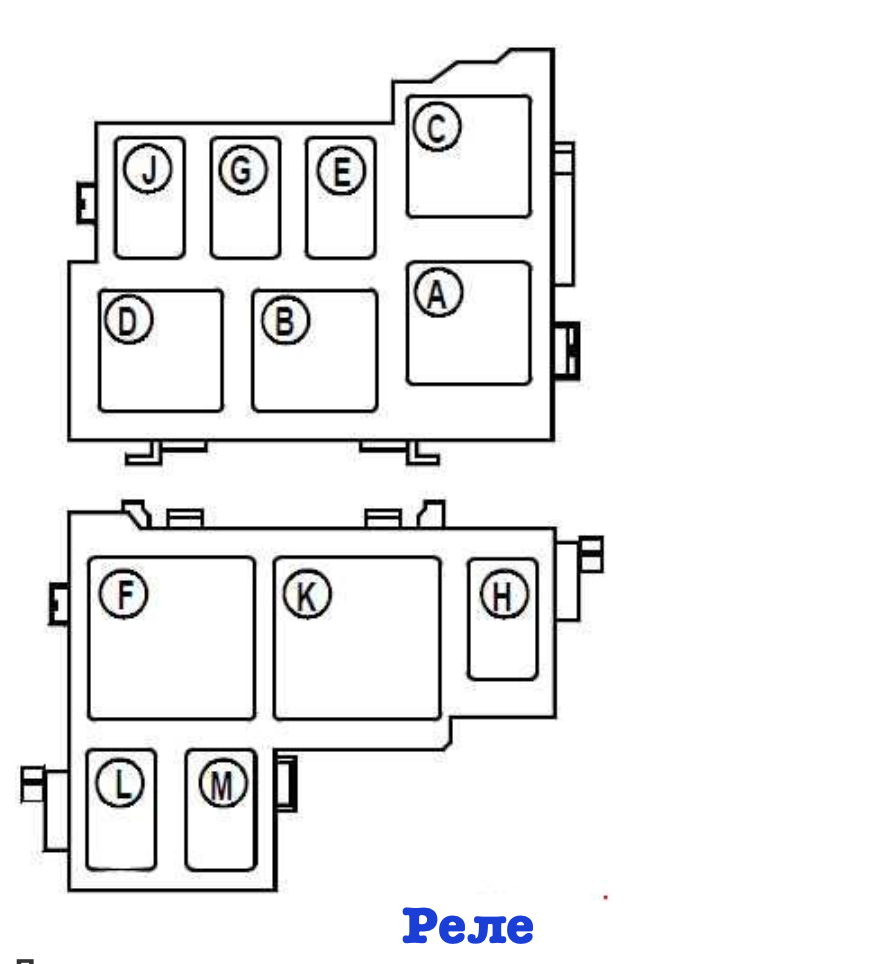

Позначення	Призначення
A	D7F744, F8Q: не використовуєтьсяF9Q K9K: занурювальний підігрівач F9Q790 (4×4): занурювальний нагрівач 2 і W K4M750: реле вентилятора охолодження двигуна
B	D7F744: реле ввімкнення електромагнітного клапана LPGF8Q F9Q, K9K: не використовується F9Q790 (4×4): реле 2-ї швидкості охолодження двигуна вентилятор K4M750: реле паливного насоса
C	D7F744, F8Q, F9Q790 (4×4): підсилювач керма реле насоса F9Q, K4M750, K9K: не використовується
D	D7F744, F8Q, K4M750: не використовується F9Q, K9K: занурення реле нагрівача F9Q790 (4×4): реле зануреного нагрівача 1
E	D7F744, F8Q, F9Q, K9K: не використовується F9Q790 (4×4): реле 1-ї швидкості електричного охолодження вентилятор K4M750: реле низькошвидкісного електровентилятора (автомобілі з кондиціонером)
F	D4F, D7F744: не використовується K7J: стартер реле F8Q: вентилятор охолодження реле F9Q, K9K: підсилювач керма реле насоса K4M752: не використовується
Г	D7F744: реле відключення паливного насоса LPG F8Q, F9Q, K4M750, K9K: не використовується F9Q790 (4×4): реле паливного насоса
H	D4F, D7F744, F9Q, K7J, K4M752, K9K: реле блокування ін’єкції F8Q: реле коректора висоти
J	D7F744, F8Q, F9Q, K9K: не використовується F9Q790 (4×4): реле живлення ЕБУ дизельного впорскування K4M750: реле блокування впорскування
K	D7F744, F8Q, F9Q, K9K: реле низької швидкості вентилятора охолодження (автомобілі з кондиціонером) D4F, F9Q, K7J, K4M752, K9K: реле вентилятора охолодження двигуна (автомобілі з кондиціонером)
Л	D4F, D7F744, K4M752, K7J: реле паливного насоса F8Q: реле “+” після запалювання “+” перед запалюванням F9Q, K9K: реле електровентилятора системи охолодження двигуна
M	D4F, D7F744, K7J: реле електровентилятора системи охолодження двигуна D4F, K7J: трохи низька швидкість електроприводу вентилятора (автомобілі з кондиціонером) F8Q, F9Q: реле дизельного палива підігрівача K4M752: реле малої швидкості електровентилятора двигуна система охолодження в автомобілях із кондиціонером K9K: не використовується

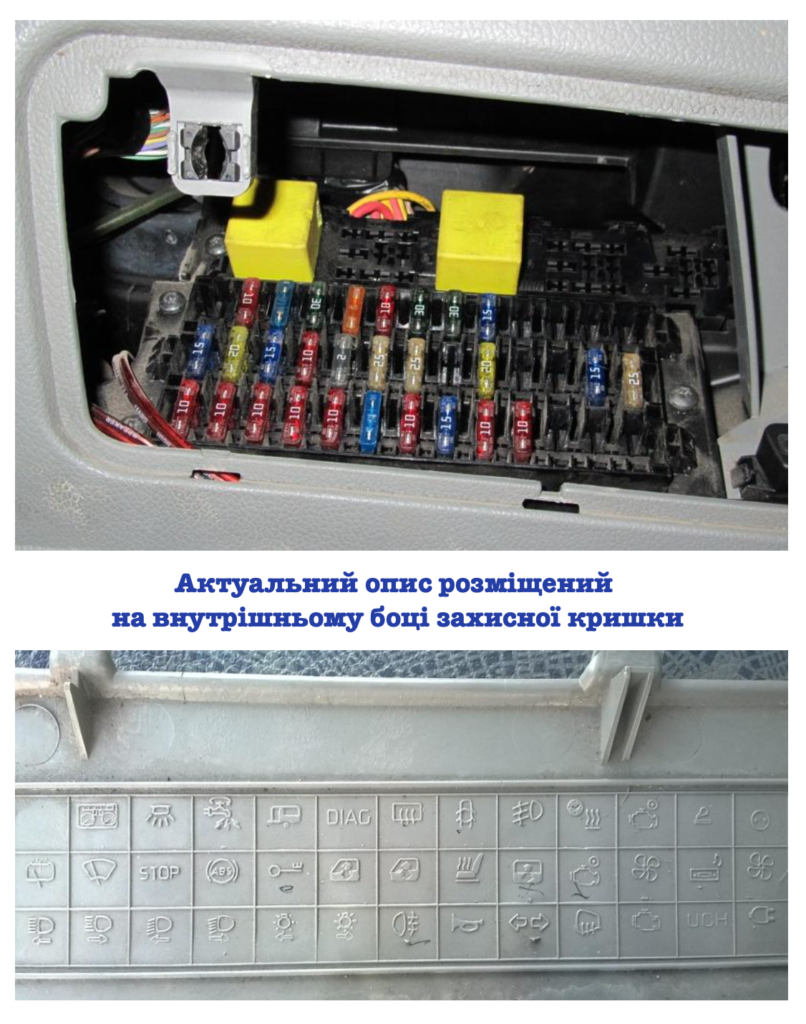

Салон пасажира

Подібно до Renault Kangoo другого покоління, він знаходиться з лівого боку на панелі приладів.

№	Сила струму	Призначення
1	–	–
2	10A	Аудіонавігація, годинник, мультифункційний дисплей, електропривод дзеркал, телефон
3	15A	Багатофункціональний модуль керування
4	30A	Термозапобіжник (F2 / F3)
5	30A	Причіпна розетка
6	10A	Протиугінна система (деякі моделі), діагностичний роз’єм (DLC), іммобілайзер, панель приладів, багатофункціональний блок управління
7	30A	Обігрів заднього скла
8	30A	Багатофункціональний модуль керування
9	15A	Протитуманні фари
10	–	–
11	–	–
12	–	–
13	–	–
14	15A	Реле електромагнітної муфти компресора A (деякі моделі), омивач заднього скла, ліхтарі заднього ходу, омивач вітрового скла
15	20A	Багатофункціональний модуль керування омивачем скла
16	15A	Вимикач стоп-сигналу (датчик положення педалі гальма), діагностичний роз’єм (DLC), комбінація приладів, електронний блок управління SRS, телефон, реле блокування селектора АКПП
17	10A	Антиблокувальна система гальм (ABS)
18	2A	Протиугінний модуль керування (деякі моделі), багатофункціональний модуль керування
19	25A	Електросклопідйомники
20	25A	Електросклопідйомники
21	20A	Підігрівачі сидінь (деякі моделі)
22	20A	Лука
23	–	–
24	15A	Модуль керування кондиціонером (LHD)
25	15A	Аудіонавігаційна система, запобіжник прикурювача Renault kangu, багатофункціональний блок управління, головне реле запалювання
26	25A	Панель керування кондиціонером / обігрівачем
27	10A	Ліва фара-дальнє світло, панель приладів
28	10A	Права фара-дальнє світло
29	10A	Ліва фара – ближнє світло, регулювання дальності світла
30	10A	Права фара – ближнє світло, регулювання світла фар, панель приладів
31	10A	Панель управління обігрівачем кондиціонера, аудіонавігаційна система, центральний замок, прикурювач, багатофункціональний дисплей, сигналізація, перемикач запотівання заднього скла, комбінація приладів, передній лівий габарит, підсвічування номерного знака, багатофункціональний блок управління, перемикач люка, вихлопні фари
32	10A	Електросклопідйомники, підігрів сидінь, передній правий боковий габарит, підсвічування перемикача, перемикач вибору режиму АКПП
33	10A	Панель приладів, задні протитуманні фари
34	15A	Горн
35	10A	Індикатори сигналізації (деякі моделі), багатофункціональний блок керування
36	10A	Підігрів зовнішніх дзеркал
37	–	–
38	–	–
39	–	–

Примітка: Запобіжник номер 25 або 12 на 15A відповідає за прикурювач.

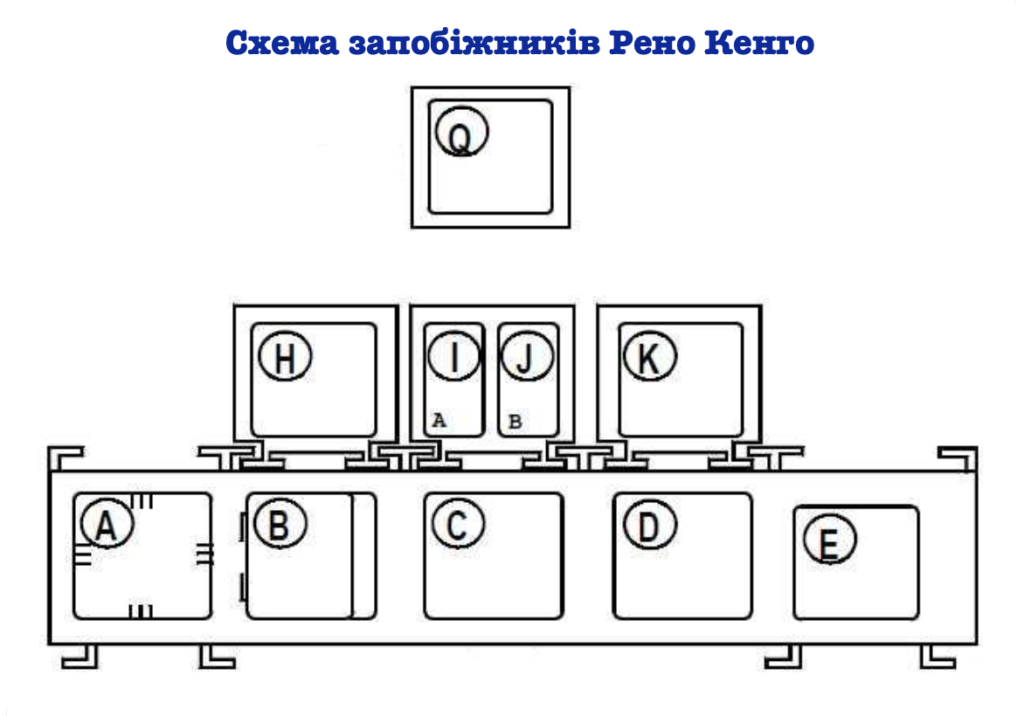

Поруч також коробка з реле.

Позначення	Призначення
A	Сигналізація про невимкнене зовнішнє освітлення
B	Реле склоочисника
C	Реле-переривник показчиків поворотів і сигналізації
D	Не використовується
	Реле склоочисника заднього скла
E	Реле обігріву заднього скла
Г	Реле «+» за замком запалювання «+» перед замком запалювання
H	Реле «+» після вимикача запалювання «+» перед вимикачем запалювання
	Реле компресора A C
Я	Реле протитуманних фар
	Приймач дистанційного керування замком дверей
J	Реле датчика рівня палива (1061) (бензин / LPG системи)
K	Реле електричних дверних замків
Л	Приймач дистанційного керування дверними замками
M	Реле постійного ближнього світла фар
N	Реле денних вогнів
O	Головне реле денних ходових вогнів (автомобілі з автоматичною коробкою передач)
П	Головне реле денних ходових вогнів (автомобілі з механічною коробкою передач)
Q	Приймач дистанційного керування дверними замками

Друге покоління

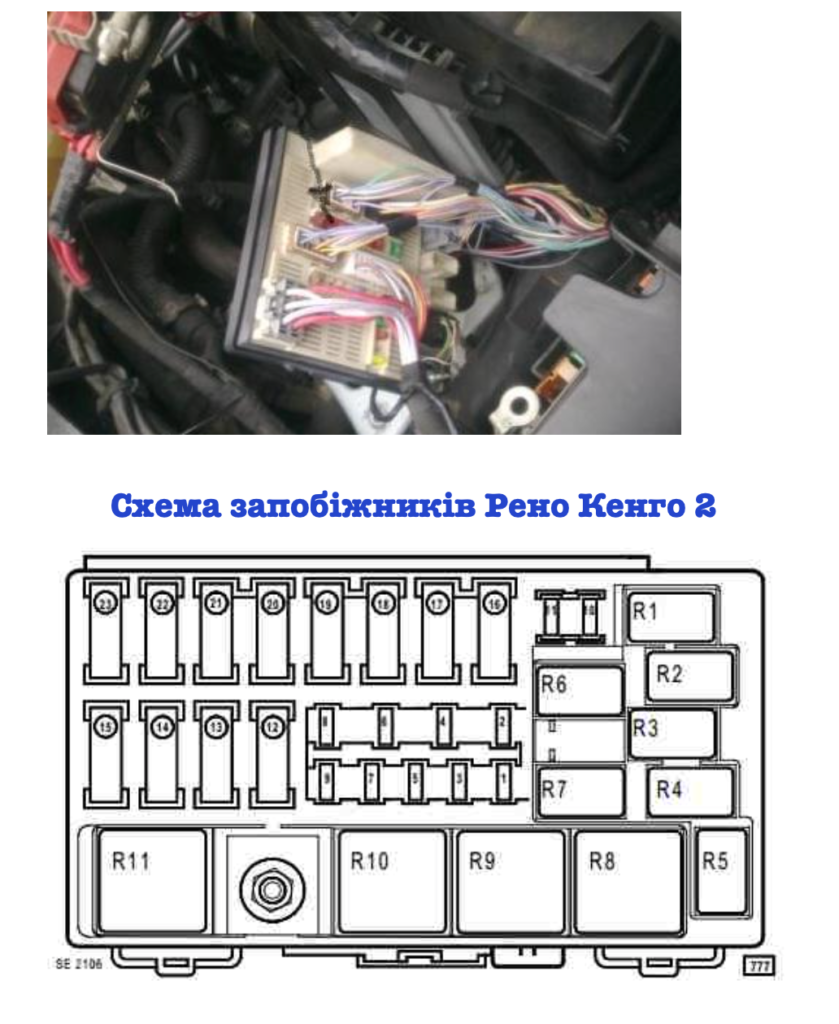

Моторний відсік

Блок зв’язку

Дістатися до нього непросто. Для цього необхідно витягнути акумулятор, відкрутити кришку блоку поруч і перевернути його.

№	Сила струму	Призначення
1	7,5A	Запобіжник правого габаритного ліхтаря (172-226)
2	7,5A	Запобіжник лівого габаритного ліхтаря (173-227) – правого заднього ліхтаря (172) – середнього ліхтаря номерного знака (1324) прикурювача (101) – розетки додаткового обладнання 1-го ряду сидінь (506) – замка дверей перемикач і аварійна сигналізація (1391) – перемикач регулювання світла фар (562) – панелі клімат-контролю (319-419) – аудіосистеми (261) – багатофункціональний дисплей
3	10A	Запобіжник для правої фари (ближнього світла) (226) – перемикач регулювання фар (562) – електродвигун регулювання фари (538)
4	10A	Запобіжник лівої фари (ближнього світла) (227) – двигун коректора лівої фари (537)
5	20A	Запобіжник правої та лівої протитуманних фар (176 – 177)
6	10A	Запобіжник лівої фари (дальнього світла) (227)
7	10A	Запобіжник правої фари (дальнього світла) (226)
8	25A	ECU антиблокувальної системи (118) або системи стабілізації траєкторії (1094)
9	30A	Запобіжник двигуна склоочисника (212)
10	5A	Запобіжник «+» за замком запалювання електропідсилювача керма (1232)
11	–	Не використовується
12	20A	ECU АКПП (119)
13	–	Не використовується
14	15A	Автомобіль з бензиновим двигуном: форсунки 1-2-3-4 (193-194-195-196) – адсорбер (371) – нижній датчик кисню (242) – верхній датчик кисню (887) або автомобіль A з дизельним двигуном: регулятор витрати палива (1105) – електромагнітний клапан датчика циліндра (746)
15	–	Не використовується
16	5A	ЕБУ АКПП (119)
17	7,5A	Реле додаткового опалення 1 (1067) – Реле додаткового опалення 2 (1068) – Діагностичний роз’єм (225) – ЕБУ натягувача подушки безпеки (756) – ЕБУ контролю паркування (1222)
18	5A	Запобіжник «+» після запалювання живлення датчика води в паливі (414) – блок реле в моторному відсіку 2 (1683) – ЕБУ системи уприскування (120)
19	10A	Запобіжник «+» за замком запалювання для вимикача ліхтаря заднього ходу (155) або вимикача ліхтаря заднього ходу з датчиком верхньої мертвої точки (1109)
20	20A	ЕБУ системи впорскування (120)
21	–	Не використовується
22	10A	Запобіжник електромагнітної муфти компресора кондиціонера (171)
23	30A	Обігрів заднього скла (200) – Зовнішні дзеркала (239-240)

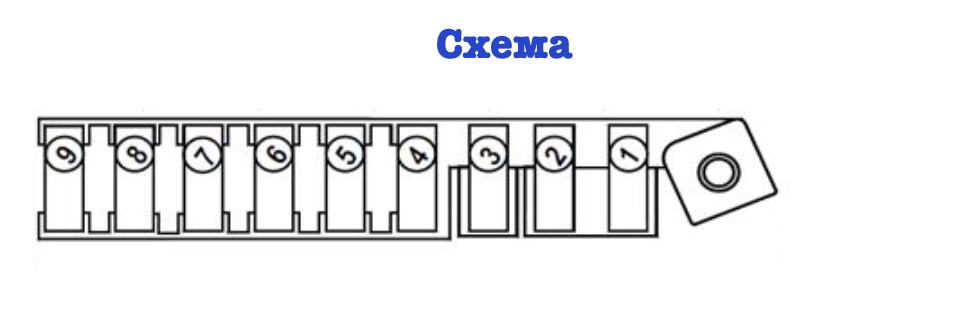

Блок живлення

№	Сила струму	Призначення
1	60A	Блок інтерфейсу нагрівача охолоджуючої рідини
2	7A	Блок реле свічки розжарювання дизельного двигуна (980) – Блок інтерфейсу нагрівача охолоджуючої рідини
3	30A	Блок реле в моторному відсіку 2 (1683) – нагрівальний елемент підігрівача палива
4	40A	Запобіжник двигуна дверного вікна
5	70A	Блок запобіжників і реле в салоні
6	50A	ABS ECU (1094)
7	40A	Реле додаткового нагріву 1
8	70A	Блок запобіжників і реле в салоні
9	70A	Реле додаткового нагріву 2

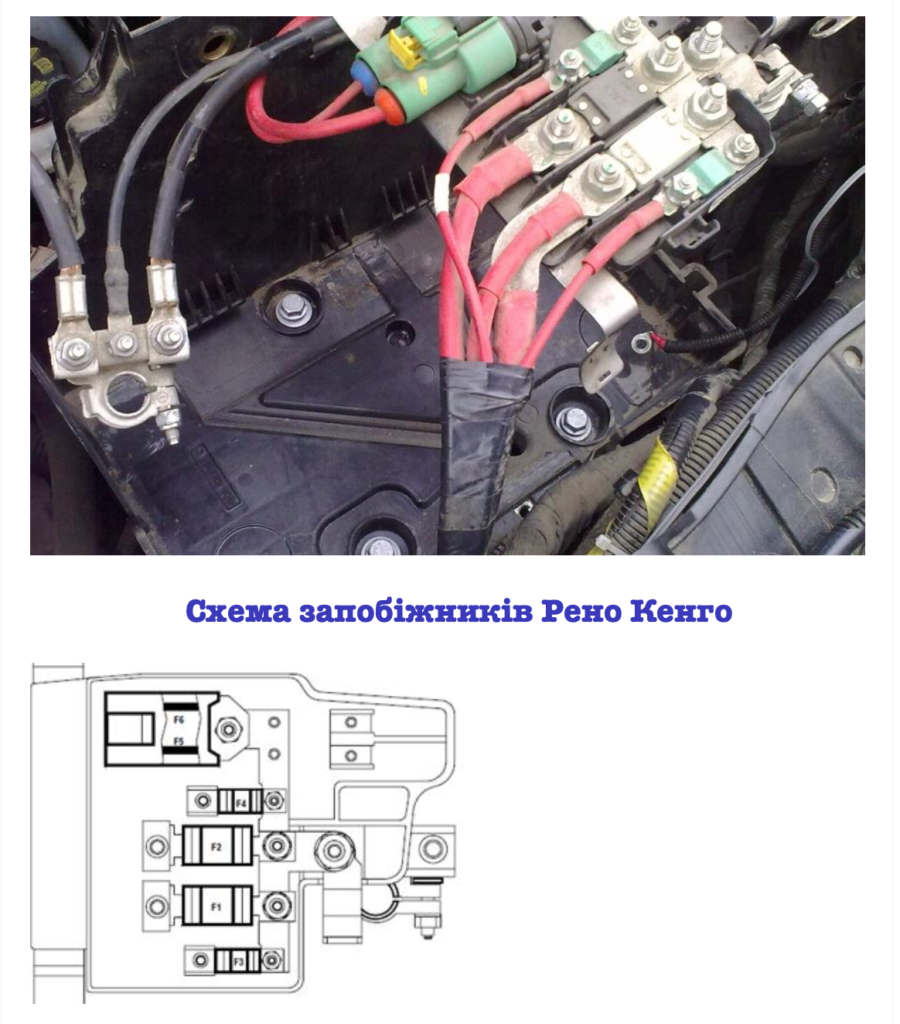

Блок запобіжників на кришці акумулятора

Ось таблиця з призначенням запобіжників:

Позначення	Сила струму	Призначення
F1	175A	Запобіжник генератора (103) – коробка запобіжників захисту ланцюга живлення (777) – блок захисту та комутації (1337)
F2	2A / 500A	Запобіжник ланцюга живлення «+» АКБ на стартер через запобіжник (163) – 2A на автомобілях з бензиновими двигунами або 500A на автомобілях з дизельними двигунами
F3	40A	Запобіжник «+» АКБ через запобіжник до систем двигуна через блок захисту та комутації
F4	40A	Запобіжник «+» АКБ через запобіжник електровентилятора системи охолодження двигуна (1014-188) через блок захисту та комутації (1337) – стартера (163) через блок захисту та комутації (1337)
F5	70A	Запобіжник «+» АКБ через запобіжник до електропідсилювача керма (1232)
F6	40A	Акумулятор + електричний запобіжник через блок запобіжників / реле в салоні (260) – UCH (645)

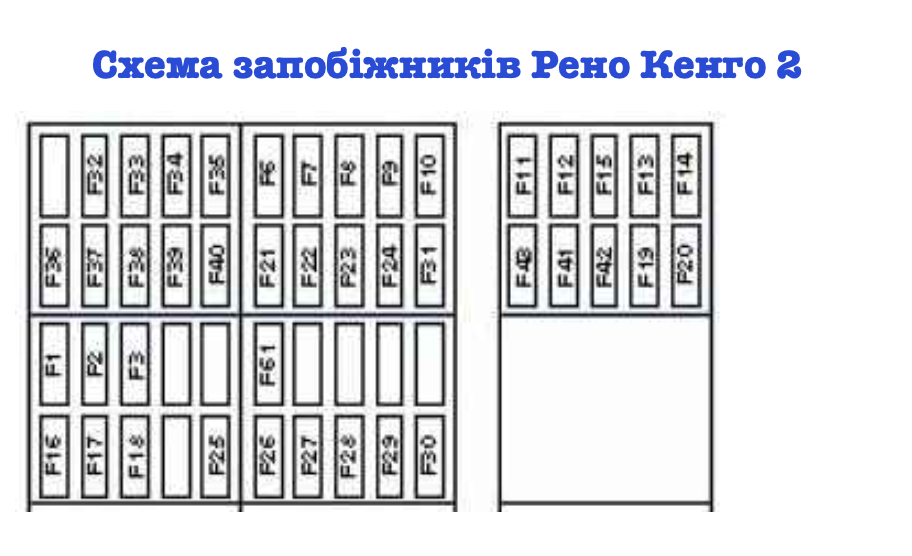

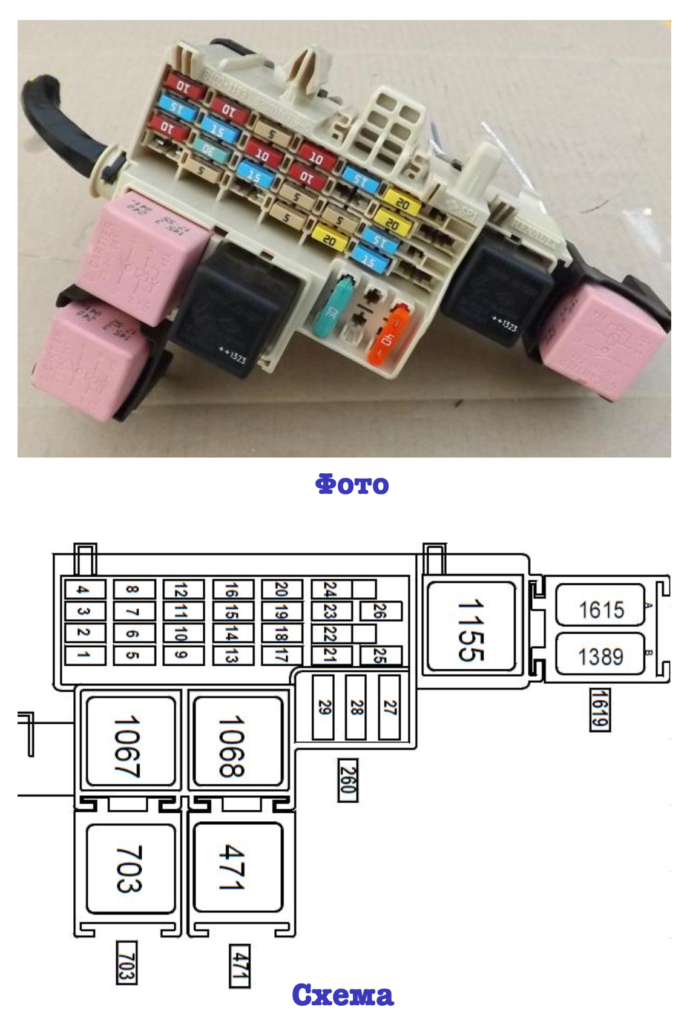

Салон пасажира

Він розташований за захисною кришкою зліва від керма.

Ось таблиця з призначенням запобіжників:

№	Сила струму	Призначення
1	–	Не використовується
2	10A	Запобіжник прикурювача (101) або гнізда додаткового обладнання (506)
3	15A	Аудіосистема (261), мультифункціональний дисплей (653), реле живлення сидінь (1399), реле стоп-сигналів (1524) – реле споживачів електроенергії №2 (1389)
4	10A	Розетка для додаткового обладнання 2 ряд сидінь (1382)
5	5A	Блок живлення приладової панелі (247)
6	30A	Запобіжник на 30A для центрального замка або системи блокування внутрішніх дверних ручок
7	20A	УЧ (645) (сигналізація та протитуманні фари)
8	10A	Запобіжник на 10A для нагрівальних елементів зовнішніх дзеркал заднього виду з боку водія та пасажира (239-240)
9	10A	Реле spoживачів електроенергії №2 (1389) і реле «+» працюючого двигуна внутрішнього згоряння (1615)
10	15A	Аудіосистема (261) – багатофункціональний дисплей (653) – блок інтерфейсу мультиплексної мережі (мультиплексна мережа (1714) – відеодисплей (1127)
11	10A	ЕБУ кондиціонера (419), реле споживачів струму 1 (1155), лампа салону, лампа багажника, вимикач стоп-сигналу
12	5A	CEBS (645)
13	5A	Запобіжник 5A для переднього ліхтаря (213) – центрального ліхтаря (529) – датчика дощу та світла (1415)
14	5A	Реле керування склопідйомниками (471) – Реле безпеки дітей (750) – Реле склопідйомників (703) – ЕБУ кондиціонера (419)
15	10A	UCH (645) – ЕБУ ABS (118)
16	15A	UCH (645), вимикач стоп-сигналу (160), ABS і ЕБУ автоматичної коробки передач (119), правий і лівий задні ліхтарі, верхній стоп-сигнал (639)
17	20A	Блок підрульових перемикачів (1519), двосторонній насос омивача лобового та заднього скла (677)
18	5A	Запобіжник UCH (645) – приймальне кільце (1618)
19	30A	Реле склопідйомників (471)
20	15A	Реле живлення сидінь (1399) – обігрів сидінь водія та пасажира (385-386) – перемикачі обігріву правого та лівого сидінь (1513-1514)
21	15A	Блок підрульових перемикачів (1519) – основний електромагнітний звуковий сигнал (105) – діагностичний роз’єм (225)
22	15A	UCH (645) – двигун склоочисника заднього скла (211) – двигун склоочисника дверей (1881)
23	20A/30A	Джерело живлення для електричного вентилятора холодного повітря (164) 20A для кондиціонування повітря або 30A для стандартного опалення
24	20A	Джерело живлення електричного нагнітача холодного повітря (164)
25	–	Не використовується
26	–	Не використовується
27	40A	УЧ (645) – електродвигун склопідйомача водійської та пасажирської дверей
28	–	Не використовується
29	–	Не використовується

Номер реле	Опис	Ампераж (A)
1155	Реле споживачів електроенергії 1	70A
1067	Реле додаткового нагріву 1	40A
1068	Реле додаткового нагріву 2	70A
471	Реле керування електросклопідйомниками	40A
703	Електричне реле склопідіймача	40A
1615	Реле «+» при працюючому двигуні	20A
1389	Реле для споживачів електроенергії 2	20A

Реле безпеки від дітей розташоване в тунелі поруч із важелем стоянкового гальма.
