Моделі Volkswagen ID.4 та ID.5 (кузови E21/E39), які вироблялися у 2020–2025 роках і зазнали оновлення, мають спільну електричну архітектуру. Цей матеріал містить схеми розташування та розшифровку запобіжників і реле обох моделей, зокрема вказано, який запобіжник захищає прикурювач.
Зверніть увагу: призначення запобіжників та реле залежить від комплектації, регіону та року випуску вашої машини, тому може відрізнятися від поданої інформації.
Моторний відсік

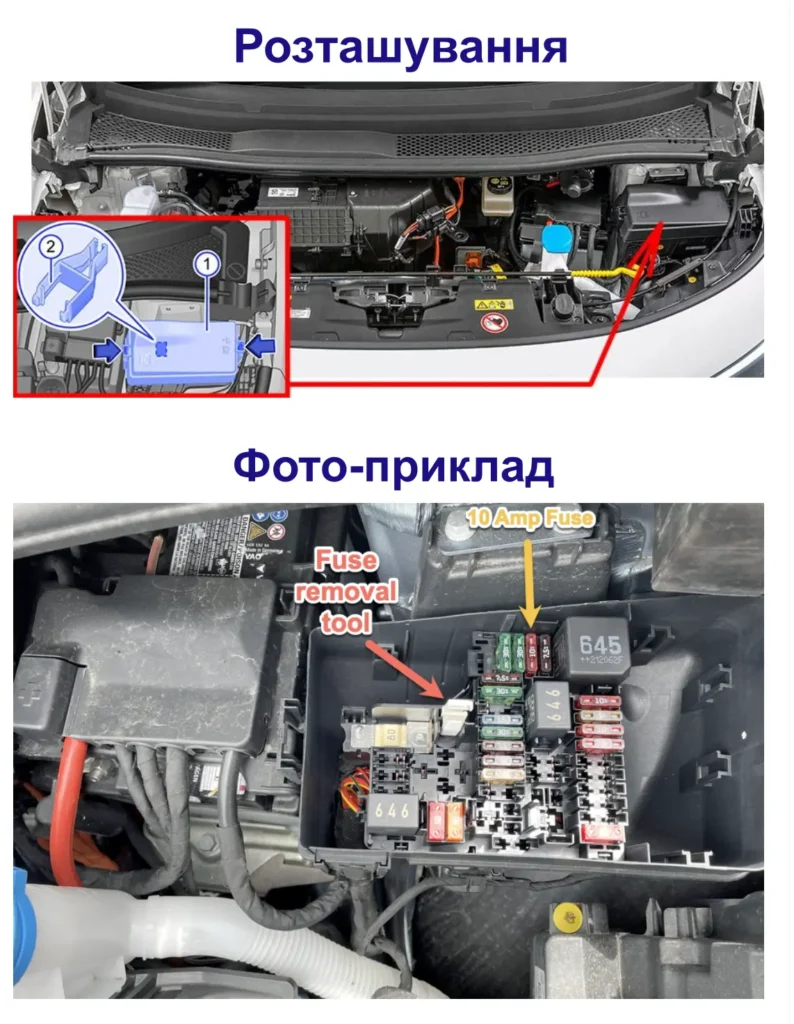

Під капотом з лівого боку, в моторному відсіку, знаходяться 2 блоки запобіжників.

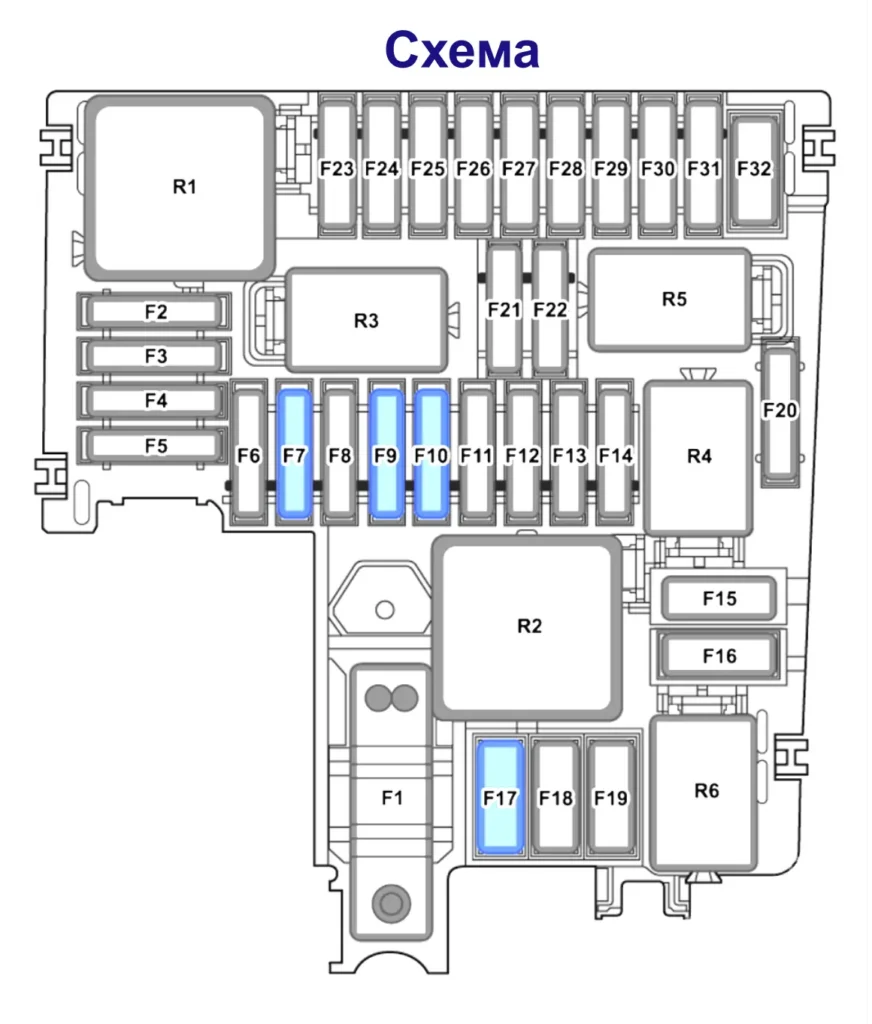

Блок запобіжників і реле
| Позначення | Призначення |
|---|---|
| F1 | – |
| F2 | Блок управління ABS 7.5A |
| F3 | Зарядний пристрій 10A для акумулятора високої напруги |
| Силова та керуюча електроніка електроприводу | |
| Силова та керуюча електроніка 2 для електроприводу | |
| F4 | 30A Передня ліва фара |
| F5 | 30A Передня права фара |
| F6 | Адаптивний круїз-контроль 7.5A |
| F7 | 30A Двірники переднього правого |
| F8 | – |
| F9 | 15A Блок управління бортовою мережею (сигнал) |
| F10 | Блок керування двигуном склоочисника 30A |
| Двірники передні, ліворуч | |
| F11 | 7.5A Реле кондиціонера |
| F12 | Модуль генератора звуку двигуна 7,5 A 1 |
| F13 | Блок управління ABS 25A |
| F14 | – |
| F15 | Блок управління ABS 40A |
| F16 | Вентилятор радіатора 50A |
| F17 | 40A Підігрів лобового скла |
| F18 | – |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | – |
| F23 | 10A Блок керування двигуном/мотором |
| F24 | Вентилятор радіатора 5A |
| F25 | Насос охолоджуючої рідини 10A для високовольтної батареї |
| Нагрівальний елемент PTC 3 | |
| F26 | 10A Насос охолоджуючої рідини для низькотемпературного контуру |
| Двигун керування ролетами радіатора | |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | – |
| F32 | Підсилювач гальм 50A |
| R1 | Головне реле |
| R2 | Реле підігріву лобового скла |
| R3 | Реле звукового сигналу |
| R4 | – |
| R5 | – |
| R6 | Реле кондиціонера |

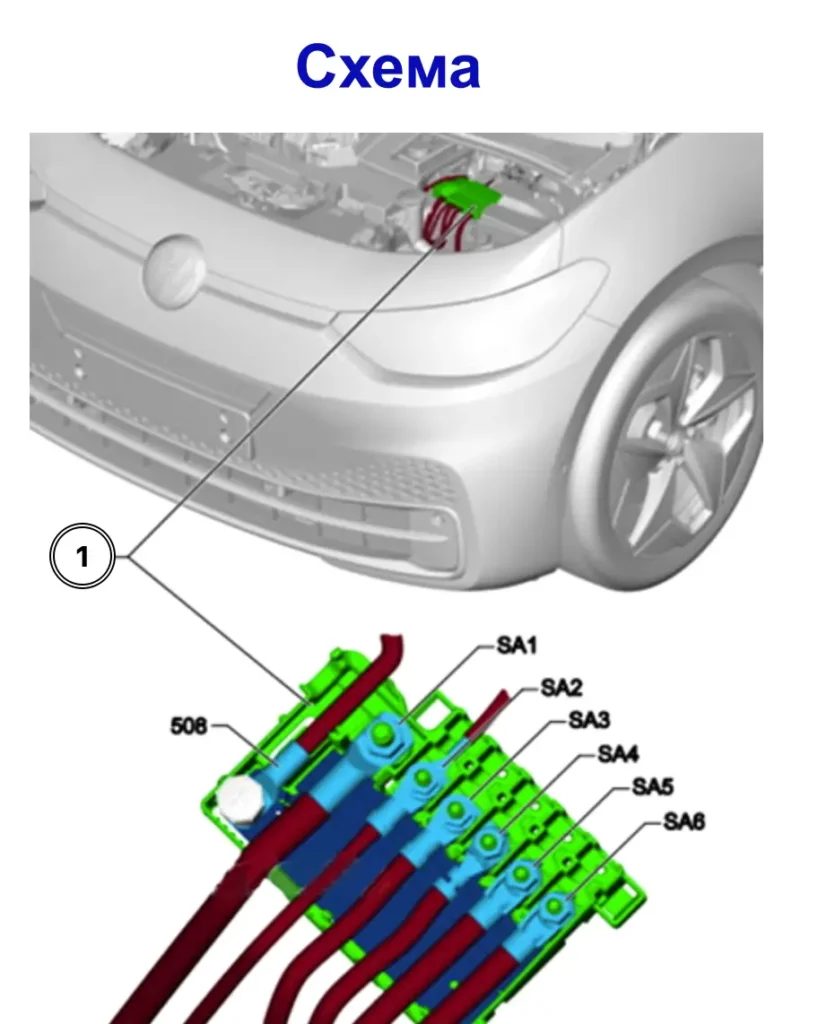

Силова коробка запобіжників
Цей блок встановлюється на кришку акумуляторного відсіку, поруч із блоком запобіжників і реле.
| № | A | Позначення |
|---|---|---|
| 508 | Акумулятор | |
| SA1 | 350A | Перетворювач напруги |
| SA2 | 80A | Блок керування монітором акумуляторної батареї Блок керування гідропідсилювачем керма |
| SA3 | 100A | Утримувач запобіжника C (під панеллю приладів) |
| SA4 | 100A | Утримувач запобіжника C |
| SA5 | – | |
| SA6 | 125A | Утримувач запобіжника Б (блок запобіжників під капотом) |
Пасажирський салон

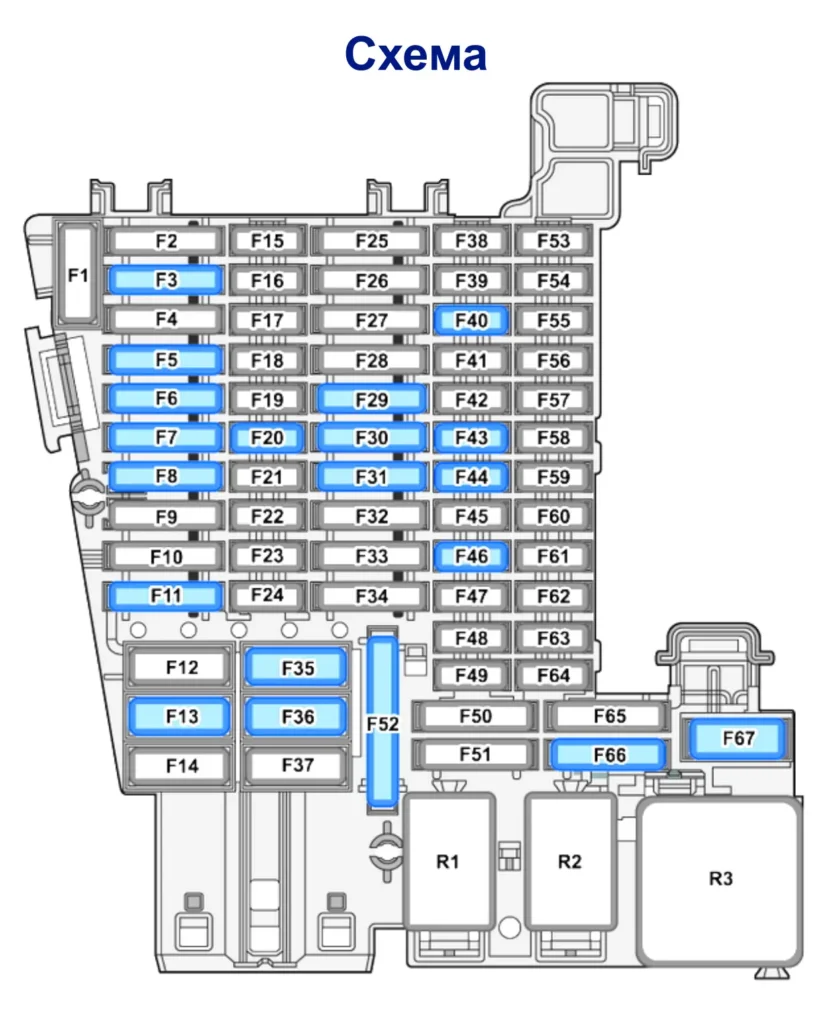

Блок запобіжників і реле

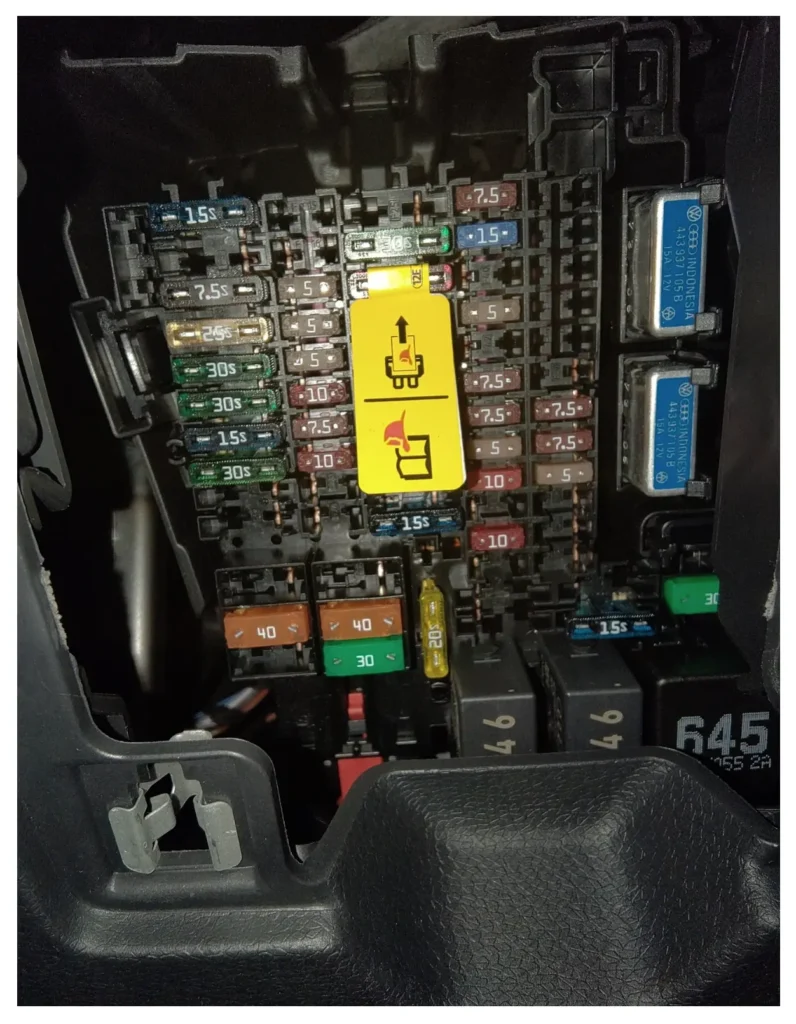

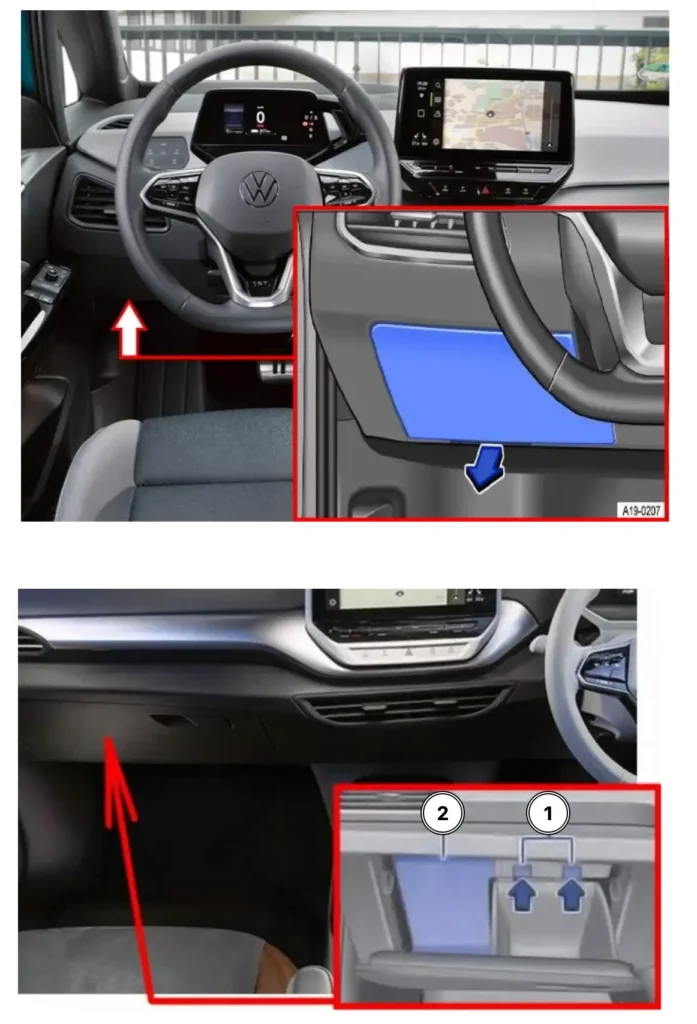

У салоні блок запобіжників і реле знаходиться зліва під панеллю приладів.
Наприклад, для автомобілів з правостороннім керуванням.
| № | A | Призначення |
|---|---|---|
| SC1 | – | |
| SC2 | 15A | Блок керування подушками безпеки |
| SC3 | 25A | Блок керування детектором причепа |
| SC4 | 7,5A | Передня камера для систем допомоги водієві |
| SC5 | 25A | Блок управління бортовою мережею (ліве зовнішнє освітлення) |
| SC6 | 30A | Блок управління бортовою мережею (салонне освітлення) |
| SC7 | 30A | Блок керування обігрівачем та кондиціонером (обігрів сидінь) |
| SC8 | 15A | Блок управління регулюванням люка зсуву в дахі |
| SC9 | 30A | Блок керування водійськими дверима (Для моделей з лівостороннім керуванням) Блок керування дверей переднього пасажира Для моделей з правостороннім керуванням Блок управління заднім водійськими дверима (Для моделей з лівостороннім керуванням) Блок керування задніх дверей з боку пасажира Для моделей з правостороннім керуванням) |
| SC10 | 10A | Ліва задня фара Центральний блок задніх ліхтарів |
| SC11 | 15A | Блок керування детектором причепа |
| SC12 | – | |
| SC13 | 40A | Блок управління бортовою мережею (центральний замок) |
| SC14 | 30A | Блок керування цифровою аудіосистемою |
| SC15 | – | |
| SC16 | – | |
| SC17 | 5A | Блок управління системою допомоги при паркуванні Блок управління асистентом зміни смуги руху Блок управління 2 асистента зміни смуги руху |
| SC18 | 5A | Блок управління електронного блокування рульової колонки Блок управління електроприводом відкривання кришки багажника Інтерфейс для системи входу та запуску Блок управління 2 для захисту від злому Блок управління 3 для захисту від злому Блок управління 4 для захисту від злому Блок управління 5 для захисту від злому Блок управління мобільною системою авторизації входу та запуску Модуль генератора звуку двигуна 2 |
| SC19 | 5A | Блок керування модулем екстреного виклику та блок зв’язку Блок керування з дисплеєм інформаційної системи водія |
| SC20 | 7,5/10A | Телефонний кронштейн Блок управління стабілізацією передачі та прийому USB-з’єднання 1 |
| SC21 | 7,5A | Ручка задньої кришки Блок керування камерою верхнього огляду |
| SC22 | 10A | Блок керування двигуном/мотором |
| SC23 | 5A | Блок управління доступом до Інтернету |
| SC24 | 10A | Права група задніх ліхтарів Центральний блок задніх ліхтарів |
| SC25 | 25A | Передній лівий ремінь безпеки |
| SC26 | 30A | Блок керування водійськими дверима (Для моделей з правостороннім кермовим керуванням) Блок керування дверима переднього пасажира (Для моделей з лівостороннім керуванням) Блок керування задніми водійськими дверима (для моделей з правостороннім керуванням) Блок керування задніми дверима з боку пасажира (для моделей з лівостороннім керуванням) |
| SC27 | 25A | Ремінь безпеки передній правий |
| SC28 | 10A | Блок керування акумуляторним регулюванням Роз’єм для обслуговування високовольтної системи |
| SC29 | 15A | Блок керування детектором причепа |
| SC30 | 20/25A | Блок управління 1 інформаційної електроніки |
| SC31 | 25A | Блок керування детектором причепа |
| SC32 | 25A | Блок управління бортовою мережею (праве зовнішнє освітлення) |
| SC33 | – | |
| SC34 | 15A | Блок управління системою обігрівача та кондиціювання |
| SC35 | 40A | Обігрів задніх сидінь |
| SC36 | 40A | Блок керування вентилятором припливного повітря |
| SC37 | 30A | Блок керування задньою кришкою |
| SC38 | 7,5A | Блок управління переднім лівим масажним сидінням Блок управління переднім правим масажним сидінням |
| SC39 | 15A | Блок керування електронікою кермової колонки |
| SC40 | 7,5/10A | Звуковий сигнал |
| SC41 | 5A | Діагностичний інтерфейс шини даних |
| SC42 | – | |
| SC43 | 7,5A | Блок управління та індикації задньої системи кондиціювання Датчик концентрації вуглекислого газу в салоні Датчик температури салону автомобіля Реле обігріву заднього скла |
| SC44 | 7,5A | Блок управління склопідйомником у двері водія Діагностичне з’єднання Вимикач світла (ближнє світло) Датчик дощу та світла, Фонове освітлення ІДЕНТИФІКАТОР. Світло |
| SC45 | 5A | Блок керування електронікою кермової колонки |
| SC46 | 7,5/10A | Блок індикації передньої інформаційної індикації та блок управління блоку управління Блок управління проекційним дисплеєм |
| SC47 | 10A | Блок керування демпфуванням з електронним керуванням |
| SC48 | 7,5A/10A | USB-роз’єм для зарядження 1 |
| SC49 | – | |
| SC50 | – | |
| SC51 | – | |
| SC52 | 20A | Розетка 12 В 3 |
| SC53 | – | |
| SC54 | – | |
| SC55 | – | |
| SC56 | – | |
| SC57 | – | |
| SC58 | 7,5A | Блок управління мобільною системою авторизації входу та запуску |
| SC59 | 7,5A | Блок управління розпізнавання зайнятості сидіння Реле для розеток Внутрішнє дзеркало з автоматичним затемненням. |
| SC60 | 7,5A | Діагностична сполука |
| SC61 | 5A | Силова та керуюча електроніка електроприводу Силова та керуюча електроніка 2 для електроприводу |
| SC62 | – | |
| SC63 | – | |
| SC64 | – | |
| SC65 | – | |
| SC66 | 15A | Електродвигун склоочисника заднього скла |
| SC67 | 30A | Частотний фільтр частотної модуляції (FM) у позитивному проводі Обігрів заднього скла |
Реле:
| № | Призначення |
|---|---|
| R1 | Реле для розеток |
| R2 | Реле подачі напруги на клему 15 |
| R3 | Реле обігріву заднього скла |
За роботу USB розеток та прикурювача відповідають запобіжники 48 та 52.
Зверніть увагу: поруч із основними елементами можуть розміщуватися додаткові запобіжники, які обслуговують специфічні функції. Наприклад, у верхній частині може бути встановлений запобіжник на 30А, що відповідає за потенціометр електричних гальм причепа (як правило, для американського ринку). Також праворуч розташовані два 15А запобіжники (на фото вони виділені синім кольором), призначені для блоків керування регулюванням сидінь водія та переднього пасажира.
