Volkswagen Touran (компактвен, 5/7 місць) I покоління вироблявся у 2003–2015 роках і двічі модернізувався. З 2016 року випускається II покоління. У цьому посібнику ви знайдете схеми, фото-приклади та докладний опис призначення всіх запобіжників і реле для Фольксваген Туран 1-ї генерації. Окремо зазначено запобіжник електричного кола прикурювача.
Volkswagen Touran 1-го покоління проходив оновлення 2 рази, відповідно призначення запобіжників і реле в блоках, може відрізнятись від представленого і залежить від року випуску і рівня комплектації автомобіля.
Пасажирський салон

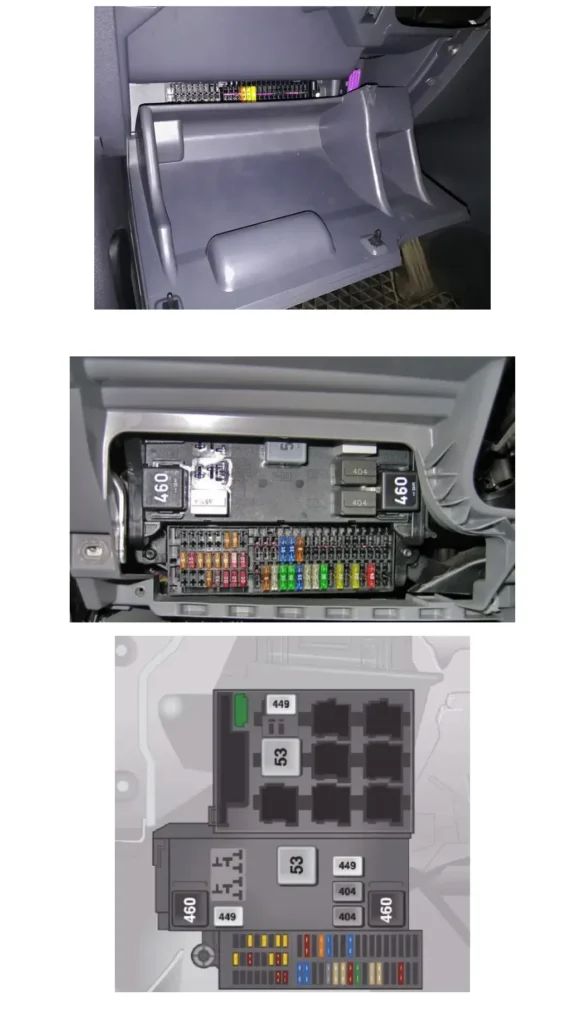

Розташування

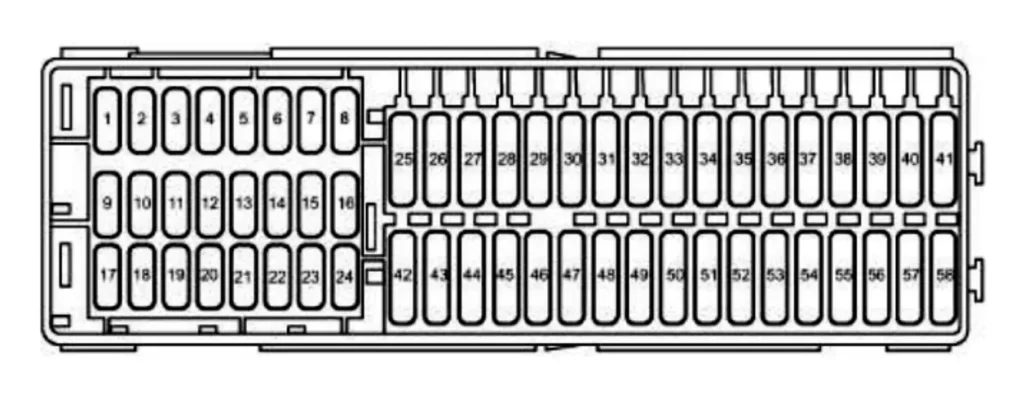

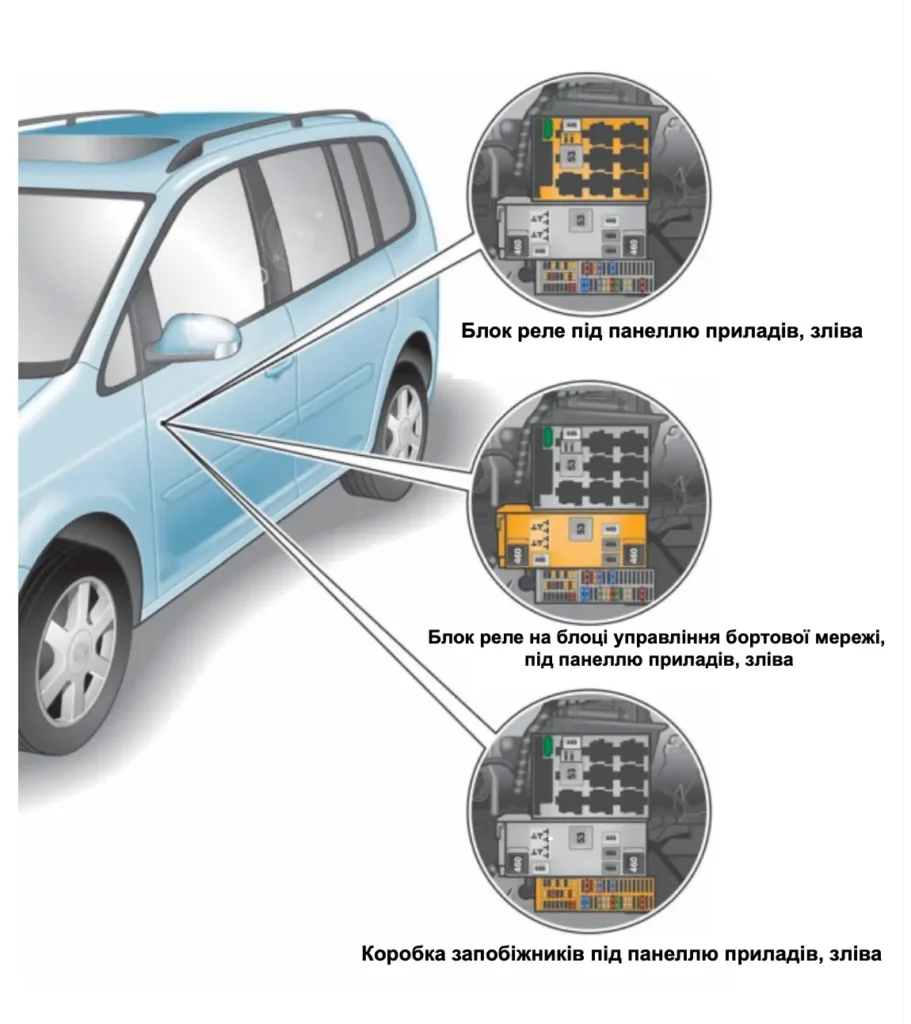

Усі основні блоки розташовані під панеллю приладів, з боку водія за ящиком для рукавичок. Для комфортного доступу, кришку можна прибрати.
| № | A | Опис |
|---|---|---|
| 1 | 5 / 10 | Електрохромне внутрішнє дзеркало заднього виду, Блок керування бортовою мережею |
| 2 | 5 / 10 | Роз’єм електрообладнання причепа, Діагностичний інтерфейс шин даних, Реле паливного насоса, Блок керування двигуна, Реле електроживлення кл. 30 |
| 3 | 5 | Реле системи очищення фар, Блок керування коректора фар, Блок керування підсилювача рульового керування, Блок керування розпізнавання причепа, Блок керування системи адаптивного освітлення та коректора фар, Блок керування розпізнавання причепа, Вимикач стоп-сигналів, Контрольна лампа 2 ESP і ASR, Клавіша регулювання кута нахилу подушки заднього лівого сидіння, Вимикач ASR, Клавіша покажчика тиску в шинах, Блок Mechatronik КП DSG, Блок управління АКП, Блок управління ABS, Клавіша вимкнення ASR і ESP |
| 4 | 10 | Блок керування паливним насосом, Блок керування відкривання воріт гаража |
| 5 | 5 | Підігрівач передніх сидінь, Витратомір повітря, Нагрівальний резистор системи вентиляції картера двигуна, Попереджувальний зумер навчального автомобіля, Блок управління електроніки управління мобільного телефон |
| 6 | 5 | Блок керування подушок безпеки, Контрольна лампа відключення подушки безпеки переднього пасажира |
| 7 | 5 | Підігрів передніх сидінь обігрівач кондиціонер |
| 8 | 5 | Обігрівачі форсунок омивача лобового скла |
| 9 | 5 | Подушка безпеки 10А Блок керування бортовою мережею, Блок керування системи адаптивного освітлення та коректора фар |
| 10 | 5 | Телефон, Діагностичний інтерфейс шин даних |
| 11 | 10 | Підсилювач рульового керування, Блок керування паркувального автопілота |
| 12 | 5 / 10 | Автоматична коробка передач, Блок керування паливного насоса, Виконавчий електродвигун коректора лівої фари, Блок керування коректора фар, Блок керування розпізнавання причепа |
| 13 | 10 | Коректор фар |
| 14 | 5 / 10 | Антиблокувальна система гальм (ABS), Блок керування двигуна 2, Нагрівальний резистор системи вентиляції картера двигуна, Блок керування паливного насоса |
| 15 | 5 | Діагностичний роз’єм (DLC), ліхтарі заднього ходу, Блок управління подушок безпеки, Блок управління дистанційного керування, Блок управління управління протиугінною сигналізацією таксі, Дзеркало з таксометром, Перемикач Tiptronic |
| 16 | 5 | Роз’єм шини даних, Блок керування комбінації приладів, Перемикач припливного вентилятора, Вимикач обігрівача та вибору режиму роботи, Датчик високого тиску, Блок керування підігріву сидіння водія, Клавіша швидкого обігріву, Клавіша паркувального асистента |
| 17 | 7,5 | Спеціальні транспортні засоби |
| 18 | 5 | Аварійний реєстратор даних, Блок управління дистанційного управління протиугінною системою таксі |
| 19 | 5 | Плафон освітлення багажного відсіку, лівий, Таксометр |
| 20 | 10 | Блок керування системою паркування, Блок керування АКП, Блок керування АБС |
| 21 | 5 / 10 | Пристрій прийому радіосигналу додаткового рідинного обігрівача, Багатофункціональний перемикач, Блок керування бортовою мережею, Блок керування АКП, Блок керування датчиків положення селектора, Багатофункціональний перемикач |
| 22 | 7,5 | Додатковий обігрівач, Блок керування мультимедійної системи |
| 23 | 10 | Стоп-сигнали, Реле контролю напруги |
| 24 | 10 | Додатковий нагрівач, діагностичний роз’єм (DLC), система кондиціонування опалення, вимикач освітлення |
| 25 | 20 | Вакуумний насос гальмівної системи, Блок керування АКП |
| 26 | 10 | Керування двигуном (Форсунки, котушки запалювання) |
| 27 | 20 | Блок керування АКП |
| 28 | 5 | Вимикач освітлення, Датчик дощу та освітленості, Блок керування Climatronic |
| 29 | 15 | Електродвигун очищувача заднього скла, Насос омивачів вітрового та заднього скла |
| 30 | 20 | Розетка фари-шукача, Прикурювач задній, Замикаючий діод |
| 31 | 15 | Додатковий обігрівач |
| 32 | 15 | Омивач лобового скла |
| 33 | 10 | Автомобілі, що обслуговують, 40А Вимикач обігрівача і вибору режиму роботи, Реле припливного вентилятора, Блок управління кліматичної установки |
| 34 | ||
| 35 | 10 / 40 | Опалювач кондиціонер |
| 36 | 10 | Автомобілі, що обслуговують |
| 37 | — | |
| 38 | — | |
| 39 | — | |
| 40 | 20 | Роз’єм електрообладнання причепа |
| 41 | 20 | Роз’єм електрообладнання причепа або Розетка ТСУ (Прикурювач) |
| 42 | 15 | Роз’єм живлення додаткового обладнання (Прикурювач) |
| 43 | 15 | Блок керування паливним насосом |
| 44 | 5 | Протиугінна система, 40А Блок керування припливного вентилятора |
| 45 | 20 | Аудіосистема, Блок керування зсувного люка |
| 46 | 5 | Багатофункціональний блок керування 1 |
| 47 | 25 | Запобіжник прикурювача Volkswagen Touran або Блок управління передніх сидінь |
| 48 | 20 | Система омивача очищувача фар, Блок керування передніх сидінь |
| 49 | 10 | Блок керування електрообладнанням дверей (водія), блок керування електрообладнанням дверей (пасажира) |
| 50 | 30 | Підігрівач передніх сидінь, Центральний блок керування систем комфорту |
| 51 | 20 | Люк |
| 52 | 25 | Багатофункціональний блок керування 1, додатковий обігрівач |
| 53 | 25 | Багатофункціональний блок керування 2, Реле системи очищення фар |
| 54 | 5 | Автоматична коробка передач |
| 55 | 5 | Автомобілі, що обслуговують |
| 56 | 15 / 40 | Опалювач кондиціонер |
| 57 | 30 | Блок керування електрообладнанням дверей (водія), блок керування електрообладнанням дверей (пасажира) |
| 58 | 30 | Блок керування електрообладнанням дверей (лівий задній), блок керування електрообладнанням дверей (правий задній) |
Запобіжники під номерами 30, 42 і 47 відповідають за прикурювач.

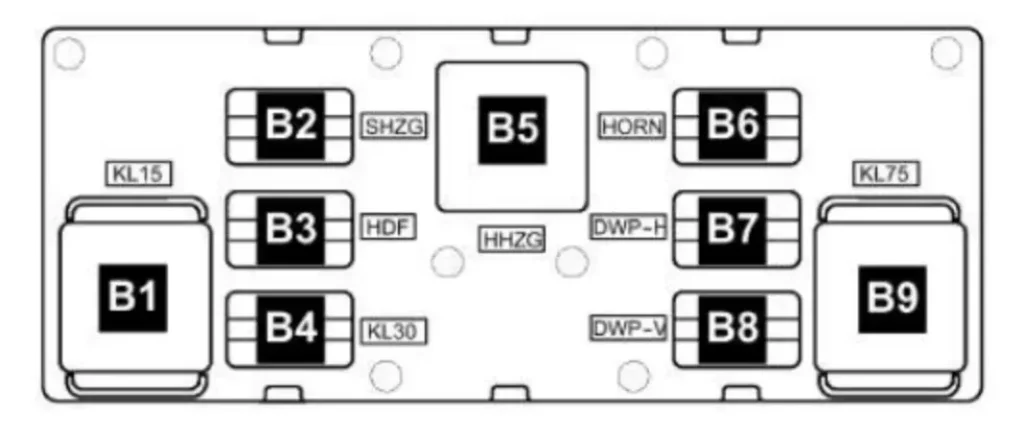

Блок реле на бортовому блоку
| № | Позначення |
|---|---|
| В1 | J681 – реле 2 електроживлення клеми 15 (460) |
| В2 | J99 – реле обігріву зовнішніх дзеркал (449) |
| ВЗ | не використовується |
| В4 | J689 – реле 2 електроживлення клеми 30 (449) |
| В5 | J9 – реле обігріву заднього скла (53) |
| В6 | J4 – реле двотонового звукового сигналу (449) |
| В6 | J413 – реле звукового сигналу (449) |
| В7 | J729 – реле 1 подвійного насоса омивача (404) |
| В8 | J730 – реле 2 подвійного насоса омивача (404) |
| В9 | J59 – реле розвантаження контакт X (460) |
J4 і J413 являють собою мініреле і встановлюються (залежно від комплектації) в одне гніздо блоку реле.

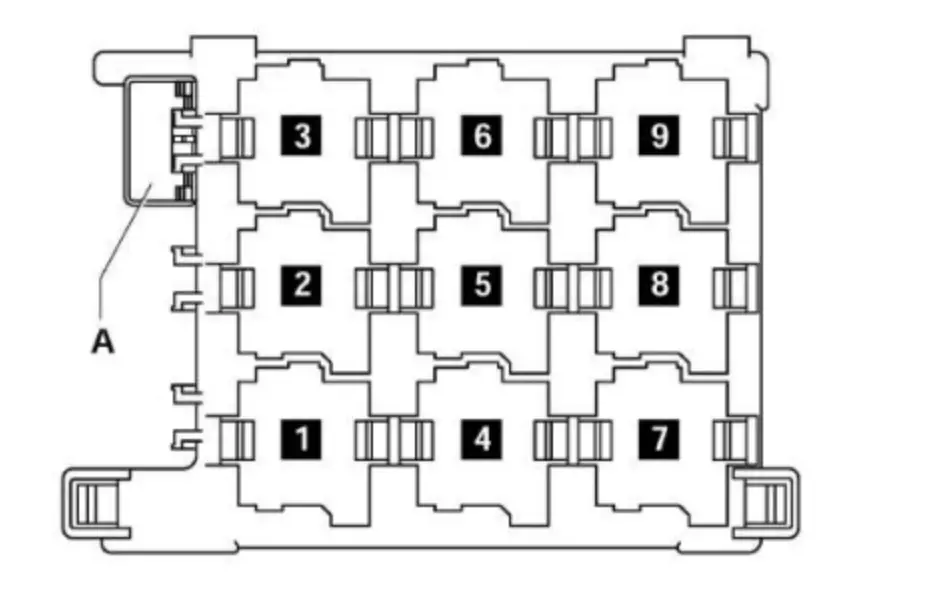

Корпусна релейна коробка
Знаходиться над блоком управління бортової мережі.
| № | Призначення |
|---|---|
| 1 | J496 – реле додаткового насоса системи охолодження (449) |
| 2 | J39 – реле системи очищення фар (53) |
| 3 | 1) J17 реле паливного насоса (449) 2) J643 – реле подачі палива по напірній магістралі (449) |
| 4 | J13 – реле припливного вентилятора (404) |
| 5 | J3ZZ – реле вимкнення паливного насоса (404) |
| 6 | не використовується |
| 7 | J485 – реле для роботи в режимі автономного обігрівача (449) |
| 8 | J682 – реле електроживлення клеми 50 (433), з травня 2006 року (53) |
| 9 | не використовується |
| A | Термозапобіжник 1 регулювання положення сидіння водія – 30А. |
J17 і J643 являють собою мініреле і встановлюються (залежно від комплектації) в одне гніздо блоку реле.
Моторний відсік

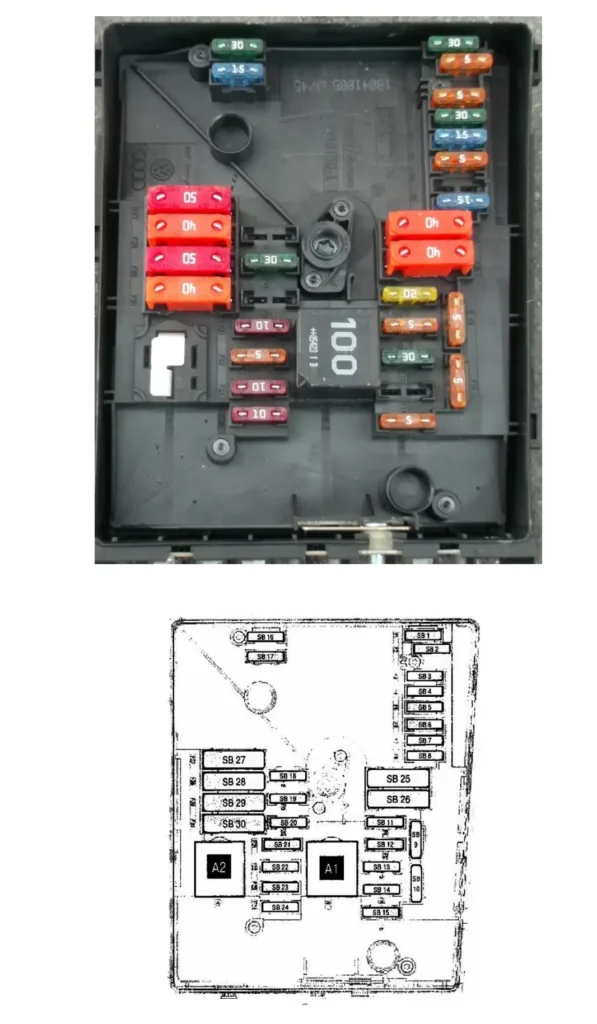

Блок запобіжників і реле

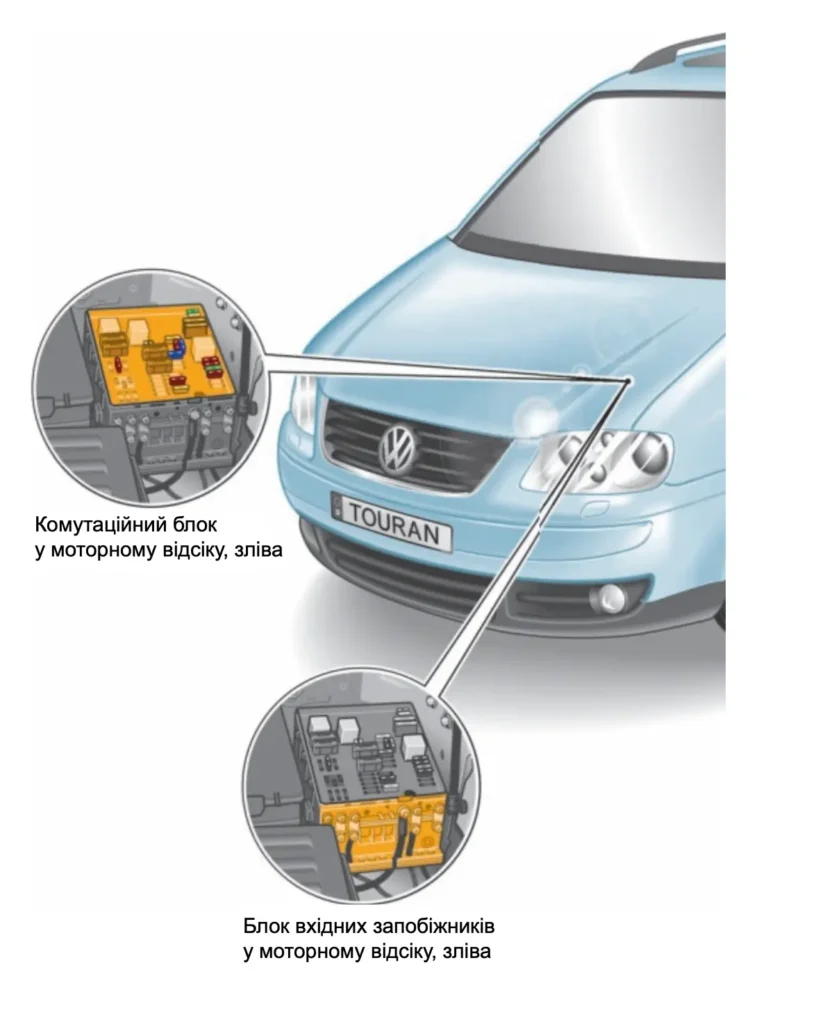

Ця комунікаційна коробка розташована зліва в моторному відсіку, поруч з акумулятором.
Тип 1
| № | A | Опис |
|---|---|---|
| А1 | (100/458) Реле основних ланцюгів запалювання | |
| А2 | (100) Реле насоса системи подачі повітря на випуск (BSX) | |
| 1 | 20 / 25 / 30 | Електродвигун 2 очищувача лобового скла (система з двома електродвигунами очищувача) |
| 2 | 5 | Блок керування електрообладнанням рульової колонки |
| 3 | 5 | Багатофункціональний блок керування 1 |
| 4 | 30 | Антиблокувальна система гальм (ABS) |
| 5 | 15 | Система управління трансмісією (АКПП) (РКПП (DSG) |
| 6 | 5 | Блок керування комбінацією приладів |
| 7 | — | |
| 8 | 15 | Аудіосистема, навігаційна система |
| 9 | 5 | Телефон |
| 10 | 5 / 10 | Управління двигуном |
| 11 | 20 | Додатковий обігрівач |
| 12 | 5 | Блок діагностики |
| 13 | 25 / 30 | Управління двигуном |
| 14 | 20 | Управління двигуном |
| 15 | 5 / 15 | Управління двигуном |
| 16 | 30 | Антиблокувальна система гальм (ABS) |
| 17 | 15 | Звуковий сигнал, багатофункціональний блок керування 1 |
| 18 | 30 | Аудіосистема (деякі моделі), автомобіль спеціального призначення |
| 19 | 30 | Електродвигун 1 очищувача лобового скла |
| 20 | 40 | Блок керування свічками розжарювання |
| 21 | 10 / 15 | Управління двигуном |
| 22 | 5 | Вимикач стоп-сигналів (датчик положення педалі гальма), датчик положення педалі зчеплення |
| 23 | 5 / 10 / 15 | Управління двигуном |
| 24 | 10 | Блок керування електродвигуном вентилятора системи охолодження, реле насоса охолоджувальної рідини (деякі моделі), термостат, керування двигуном |
| 25 | 40 | Багатофункціональний блок керування 1 |
| 26 | 40 | Багатофункціональний блок керування 1 |
| 27 | 40 / 50 | Блок керування свічками розжарювання, електродвигун насоса подачі повітря навипуск |
| 28 | 40 | Багатофункціональний блок керування 1, багатофункціональний блок керування 2 |
| 29 | 50 | Реле насоса охолоджувальної рідини (деякі моделі) |
| 30 | 40 | Блок запобіжників/ реле приладової панелі 1 (F7/F8/F28-F35), реле допоміжних кіл запалювання |

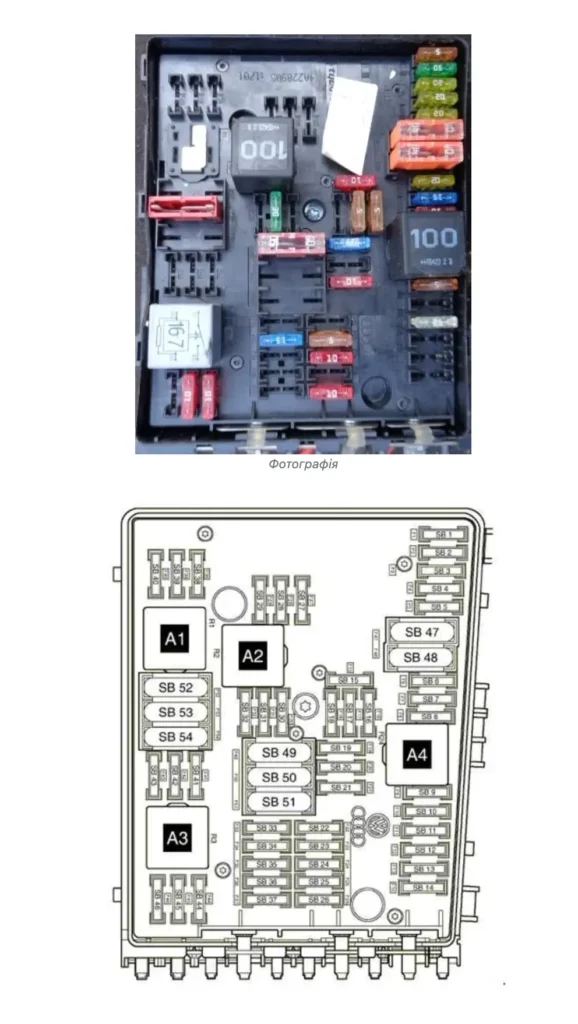

Тип 2
| № | A | Опис |
|---|---|---|
| 1 | 30 | Антиблокувальна система гальм (ABS) |
| 2 | 30 | Антиблокувальна система гальм (ABS) |
| 3 | 25 | Очищувач лобового скла |
| 4 | 5 | Багатофункціональний блок керування 1 |
| 5 | 20 | Багатофункціональний блок керування 1, Сигнал |
| 6 | 15 / 20 | Система керування двигуном, Котушка запалювання – бензин |
| 7 | 5 | Керування двигуном, Датчик положення педалі зчеплення |
| 8 | 10 | Електродвигун вентилятора системи охолодження, Клапан рециркуляції ОГ |
| 9 | 10 | Керування двигуном, Реле паливного насоса, Блок керування свічок розжарювання |
| 10 | 5 / 10 | Керування двигуном, Реле насоса вторинного повітря, Лямбда-зонд |
| 11 | 25 / 30 | Управління двигуном |
| 12 | 15 / 25 / 30 | Керування двигуном, Блок керування Motronic, Блок керування системи впорскування |
| 13 | 15 | Автоматична коробка передач |
| 14 | ||
| 15 | 40 | Стартер |
| 16 | 15 | Блок керування електрообладнанням рульової колонки |
| 17 | 10 | Комбінація приладів |
| 18 | 30 | Аудіосистема |
| 19 | 15 | Аудіосистема |
| 20 | 10 | Телефон |
| 21 | ||
| 22 | ||
| 23 | ||
| 24 | 10 | Роз’єм шини даних |
| 25 | ||
| 26 | 10 | Система керування двигуном – крім 1,6(BGU) , Блок керування Motronic |
| 27 | 10 | Обігрівач системи вентиляції картера |
| 28 | 20 | Автоматична коробка передач |
| 29 | 10 / 20 | Управління двигуном – 1,6FSi (BAG) / 2,0FSi (AXW), котушки запалювання |
| 30 | 20 | Додатковий обігрівач |
| 31 | 25 | Очищувач лобового скла |
| 32 | 10 | Керування двигуном, Форсунки циліндра |
| 33 | 15 | Підкачувальний паливний насос |
| 34 | — | |
| 35 | — | |
| 36 | — | |
| 37 | — | |
| 38 | 10 | Коректор фар |
| 39 | 5 | Датчик температури моторної оливи, комбінація приладів |
| 40 | 20 | Блок запобіжників реле приладової панелі 1 |
| 41 | — | |
| 42 | 5 | Керування двигуном, Витратомір повітря, Реле електроживлення електронних компонентів двигуна |
| 43 | 20 | Вакуумний насос підсилювача гальм |
| 44 | — | |
| 45 | 15 | Кисневий датчик, що підігрівається, Лямбда-зонд |
| 46 | — | |
| 47 | 40 | Багатофункціональний блок керування 1 |
| 48 | 40 | Багатофункціональний блок керування 1 |
| 49 | 50 | Реле 1 основних ланцюгів запалювання |
| 50 | — | |
| 51 | 40 | Блок керування свічками розжарювання |
| 52 | 50 | Багатофункціональний блок керування (Блок керування бортовою мережею) |
| 53 | 50 | Блоки керування електрообладнанням дверей, блок запобіжників /реле приладової панелі |
| 54 | 50 | Блок керування вентиляторів радіатора |
| Реле | ||
| А1 | Реле 2 основних ланцюгів запалювання | |
| А2 | Реле стартера | |
| А3 | Реле паливного насоса – 1,6 (BGU) | |
| А4 | Реле 1 основних ланцюгів запалювання | |
Вхідний блок запобіжників

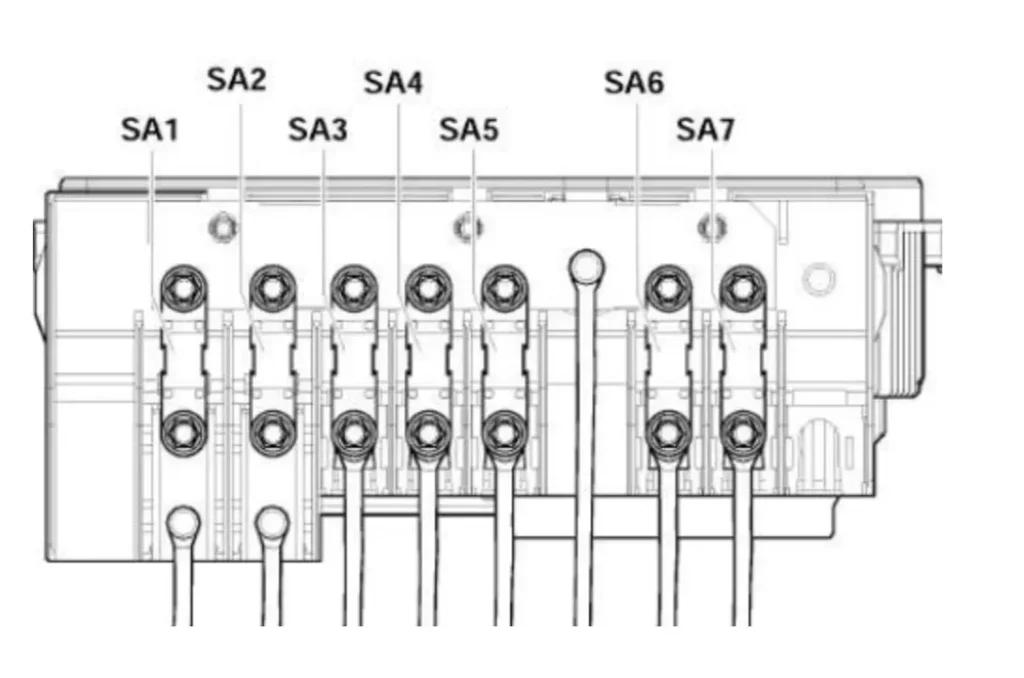

Він складається з плавких ставок високої потужності.
| № | A | Опис |
|---|---|---|
| 1 | 150 / 200 | Генератор |
| 2 | 80 | Підсилювач рульового управління |
| 3 | 80 | Електродвигун вентилятора системи охолодження |
| 4 | 80 | Автомобілі, що обслуговують |
| 5 | 100 | (для автомобілів, що випускалися після жовтня 2005) – додатковий обігрівач |
| 6 | 80 / 100 | Блок запобіжників/ реле приладової панелі 1 (F20-F24/F42-F56) 40А Реле малої потужності нагріву |
| 7 | 50 | Блок запобіжників/реле приладової панелі 1 (F39/F41) (для автомобілів, що випускалися до квітня 2006) – електрообладнання причепа |
Додатково знизу цього блоку, в моделі з дизельним двигуном, може бути встановлений блок з реле для управління і захисту свічок розжарення.
Розширені відомості щодо електричної системи Volkswagen Touran доступні для ознайомлення у відповідному технічному керівництві за посиланням: завантажити.
