Модель Volkswagen Touareg II (NF/FL), що випускалася у 2010–2018 роках, представляє собою кросовер, який отримав оновлення. Наш матеріал є докладним посібником з обслуговування електросистеми: тут ви знайдете опис запобіжників і реле Фольксваген Туарег 2 зі схемами блоків та фотографіями їхнього виконання. Окремо ми виділяємо запобіжник, що контролює роботу прикурювача.
У Touareg 2 запобіжники та реле розділені між декількома локаціями (під капотом, у салоні). Якщо автомобіль оснащений пневматичною підвіскою, запобіжник компресора (зазвичай великого номіналу) розташований у передньому блоці, і його відмова може бути наслідком проблем із самим компресором, а не просто виходом із ладу запобіжника.
Виконання блоків може відрізнятися від представленого та залежить від року випуску та рівня оснащення.
Розташування блоків
Загальна схема розташування блоків запобіжників та реле.
Пасажирський салон

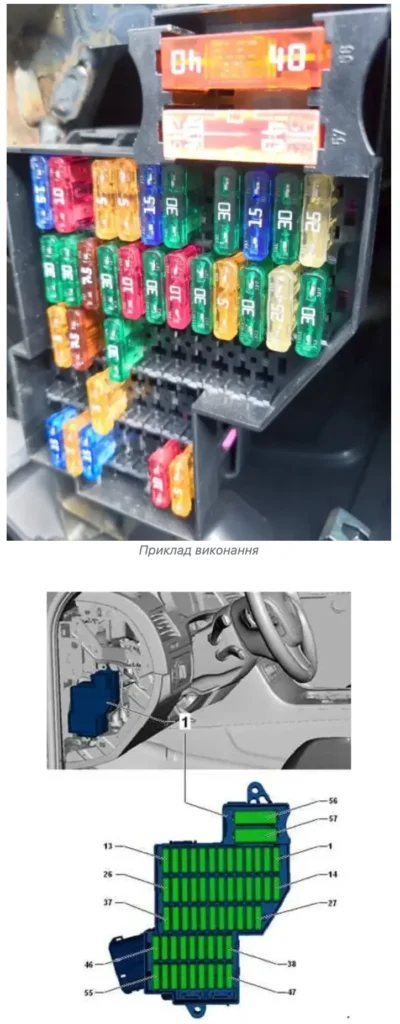

Ліва бічна коробка
Встановлюється з лівого боку панелі приладів, з торця, за захисною кришкою.
| № | A | Призначення |
|---|---|---|
| 1 | 25 | Блок управління регулювання та вентиляції сидіння водія |
| 2 | 30 | Блок управління обігрівача |
| 3 | 15/20 | Сигнал |
| 4 | 30 | Електродвигун склоочисника |
| 5 | 30 | Блок управління зсувного люка |
| 6 | 15/30 | Блок управління розблокування спинки сидіння |
| 7 | 15 | Блок управління електрорегульованої рульової колонки |
| 8 | 5/10 | Блок управління системи контролю тиску в шинах, Блок управління рульової колонки |
| 9 | 5 | Перемикач освітлення, Датчик дощу, Передній стельовий модуль, Блок управління системи контролю тиску в шинах |
| 10 | 30 | Блок управління шторки люка |
| 11 | 10/15 | Нагрівальний елемент керма, Блок управління рульової колонки |
| 12 | Не використовується | |
| 13 | Не використовується | |
| 14 | 30 | Блок управління бортової мережі |
| 15 | 25/30 | Блок управління бортової мережі |
| 16 | 30 | Блок управління двері водія |
| 17 | 5/10 | Датчик системи охорони салону, Сирена сигналізації, Кінцевий вимикач капота |
| 18 | 30 | Блок управління бортової мережі |
| 19 | 10 | Блок управління двигуна |
| 20 | 30 | Блок управління бортової мережі, Нагрівальний елемент подушки сидіння водія та пасажира |
| 21 | 10 | Реле акумулятора залишкового тепла |
| 22 | 30 | Блок управління бортової мережі |
| 23 | 7,5 | Діагностичний роз’єм, Вимикач запалювання та стартера, Діагностичний інтерфейс шин даних, Блок управління ел. блокування рульової колонки |
| 24 | 30 | Реле обігріву лівої частини лобового скла |
| 25 | 30 | Реле обігріву правої частини лобового скла |
| 26 | 15 | Вентилятор 1 АКБ |
| 27 | 5 | Блок управління сигналізатора низького рівня ОЖ, Реле рівня ОЖ, Блок управління системи регулювання АКБ |
| 28 | 5 | Блок управління електроприводу |
| 29 | 5 | Регулятор тиску зчеплення автоматизованої КП |
| 30 | 5 | Блок управління підсилювача кермового управління, Електричний насос підсилювача кермового управління |
| 31 | Не використовується | |
| 32 | 15 | Блок управління компресора кліматичної установки |
| 33 | 30 | Блок управління лівої задньої двері |
| 34 | 5 | Блок управління відкривання кришки/двері багажного відділення |
| 35 | 7,5 | Блок управління відкривання кришки/двері багажного відділення |
| 36 | 5 | Клавіша електромеханічного стояночного гальма |
| 37 | 15 | Вентилятор 2 АКБ |
| 38 | 5 | Блок управління електроприводу, Реле вентилятора |
| 39 | 30 | Регулятор тиску зчеплення автоматизованої КП |
| 40 | 30 | Реле розблокування вентилятора |
| 41 | 10 | Блок управління системи регулювання АКБ |
| 42 | 5 | Електрохромне внутрішнє дзеркало |
| 43 | 7,5 | Ліва фара, Права фара, Регулятор коректора фар |
| 44 | 5 | Блок управління підігріву задніх сидінь |
| 45 | 5 | Блок управління обробки зображення, Датчик поздовжньої гойдалки, Передня камера допоміжних систем водія |
| 46 | 5 | Блок управління асистента зміни смуги руху |
| 47 | 5 | Блок управління паркувального асистента, Блок управління відкривання воріт гаража, Діагностичний інтерфейс шин даних, Діагностичний роз’єм |
| 48 | 10 | Датчик високого тиску, Витратомір повітря, Блок управління двигуна, Реле стартера, Блок управління двигуна, |
| 49 | 7,5 | Блок управління адаптивного круїз-контролю |
| 50 | 5/30 | Піропатрон преднатяжувача ременя з боку водія |
| 51 | 5 | Блок управління сигналізатора низького рівня ОЖ, Реле рівня ОЖ |
| 52 | 15 | Електродвигун очищувача заднього скла |
| 53 | 5 | Блок управління системи адаптивного освітлення та коректора фар, Блок управління рульової колонки, Блок управління бортової мережі |
| 54 | 15 | Ліва фара |
| 55 | 5 | Блок управління сигналізатора низького рівня ОЖ, Реле рівня ОЖ |
| 56 | 40 | Реле компресора системи регулювання дорожнього просвіту |
| 57 | 40 | Припливний вентилятор |

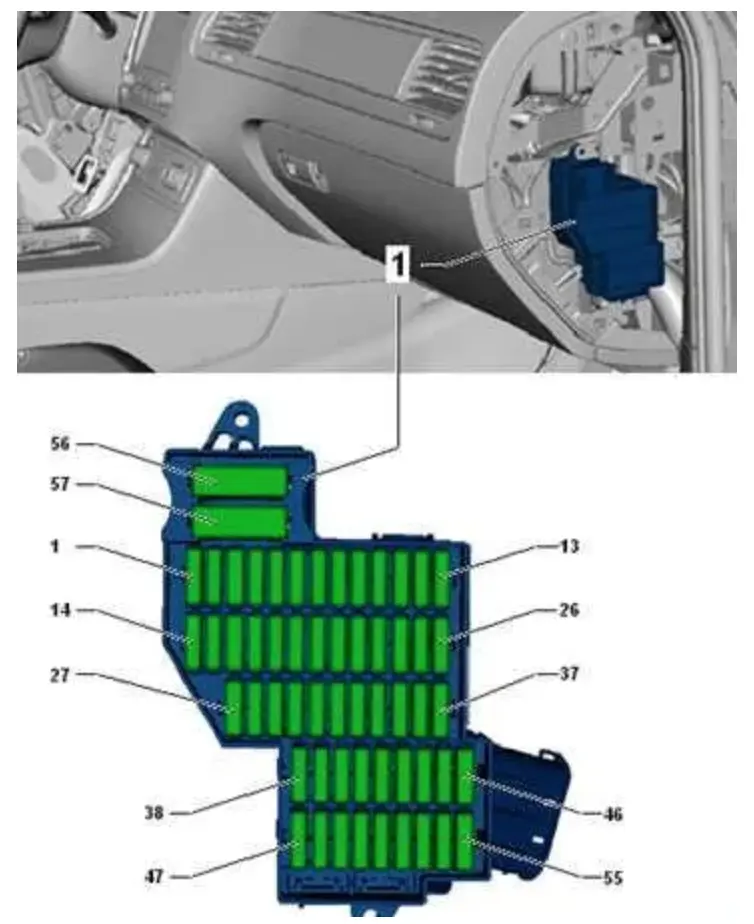

Правий боковий ящик
Розташований у кінці правого боку панелі приладів, за захисною кришкою.
| № | A | Позначення |
|---|---|---|
| 1 | Не використовується | |
| 2 | 15 | Блок управління системи регулювання дорожнього просвіту |
| 3 | 10 | Блок управління блокування міжколісного диференціала |
| 4 | 30 | Блок управління блокування міжколісного диференціала |
| 5 | 15/25 | Блок управління розпізнавання причепа |
| 6 | 15 | Блок управління розпізнавання причепа |
| 7 | 15/25 | Блок управління розпізнавання причепа |
| 8 | 15/25 | Блок управління розпізнавання причепа |
| 9 | 30 | Блок управління задньої правої двері |
| 10 | Не використовується | |
| 11 | 30 | Блок управління двері переднього пасажира |
| 12 | Не використовується | |
| 13 | 15 | Блок управління розпізнавання причепа |
| 14 | 10 | Блок управління подушок безпеки, БУ системи визначення зайнятості сидіння |
| 15 | 10 | Блок управління роздавальної коробки |
| 16 | 5 | Блок управління електромеханічного стояночного гальма, Панель управління для регулювання дорожнього просвіту, нагрівальний резистор жиклерів склоомивача, Клавіша відключення ASR та ESP, Блок управління ABS, Клавіша асистента руху на спуску, Клавіша електромеханічного стояночного гальма, Клавіша AUTO HOLD, Стабілізатор напруги |
| 17 | 15 | Права фара |
| 18 | 30 | Піропатрон преднатяжувача ременя 2 з боку переднього пасажира |
| 19 | 5 | Перемикач Tiptronic, Багатофункціональний перемикач, Блок управління автоматичної коробки передач |
| 20 | 25 | Блок управління регулювання положення сидіння переднього пасажира, Блок управління сидіння водія та пасажира |
| 21 | 25 | Блок управління підігріву задніх сидінь, Задня панель управління та індикації кліматичної установки |
| 22 | Не використовується | |
| 23 | 25 | Блок управління двері багажного відділення |
| 24 | 10 | Блок управління Climatronic, Задня панель управління та індикації кліматичної установки |
| 25 | 5 | Блок управління камери зовнішнього спостереження, Блок управління камери заднього виду |
| 26 | 30 | Реле обігріву заднього скла |
| 27 | 5 | Пристрій прийому радіосигналу додаткового рідинного обігрівача |
| 28 | 5/20 | Реле гідравлічного насоса КП, Блок управління роздавальної коробки, Блок управління автоматичної коробки передач (До листопада 2012 року) |
| 29 | 30 | Блок управління ABS |
| 30 | 5 | Перемикач Tiptronic |
| 31 | 20/30 | Центральний блок управління систем комфорту |
| 32 | 30 | Задній припливний вентилятор |
| 33 | 30 | Центральний блок управління систем комфорту |
| 34 | Не використовується | |
| 35 | 5 | Блок управління системи відстеження місцезнаходження автомобілів |
| 36 | 30 | Центральний блок управління систем комфорту |
| 37 | 20 | Блок управління АКП, Реле гідравлічного насоса КП |
| 38 | 15 | Прикурювач, Розетка 12 В 2, Блок управління підігріву задніх сидінь (До серпня 2014 року) |
| 39 | 15 | Додаткові розетки на 12 В |
| 40 | 20/30 | Інвертор з розеткою, 12 В – 230 В |
| 41 | 10 | Роз’єм 2 для підключення зовнішніх аудіопристроїв |
| 42 | 5 | Блок управління розпізнавання причепа |
| 43 | 10 | Блок управління блокування міжколісного диференціала |
| 44 | 5 | Датчик забруднення повітря |
| 45 | 30 | Стабілізатор напруги |
| 46 | 30 | Стабілізатор напруги |
| 47 | 10 | Блок управління електронної інформаційної системи |
| 48 | 30 | Блок управління цифрової аудіосистеми |
| 49 | Не використовується | |
| 50 | 5 | ТВ-тюнер, Блок управління електроніки управління мобільного телефону |
| 51 | 20 | Головний пристрій |
| 52 | 5 | Блок управління комбінації приладів -J285- |
| 53 | 5 | DVD-чейнджер |
| 54 | 5 | Інтерфейс для зовнішніх мультимедійних пристроїв -R215- |
| 55 | Не використовується | |
| 56 | 40 | Блок управління ABS |
| 57 | 40 | Блок управління електромеханічного стояночного гальма, Блок управління роздавальної коробки |
У 2-му поколінні Volkswagen Touareg за передній прикурювач відповідає запобіжник номер 38 на 15А, а за додаткові номер 39.

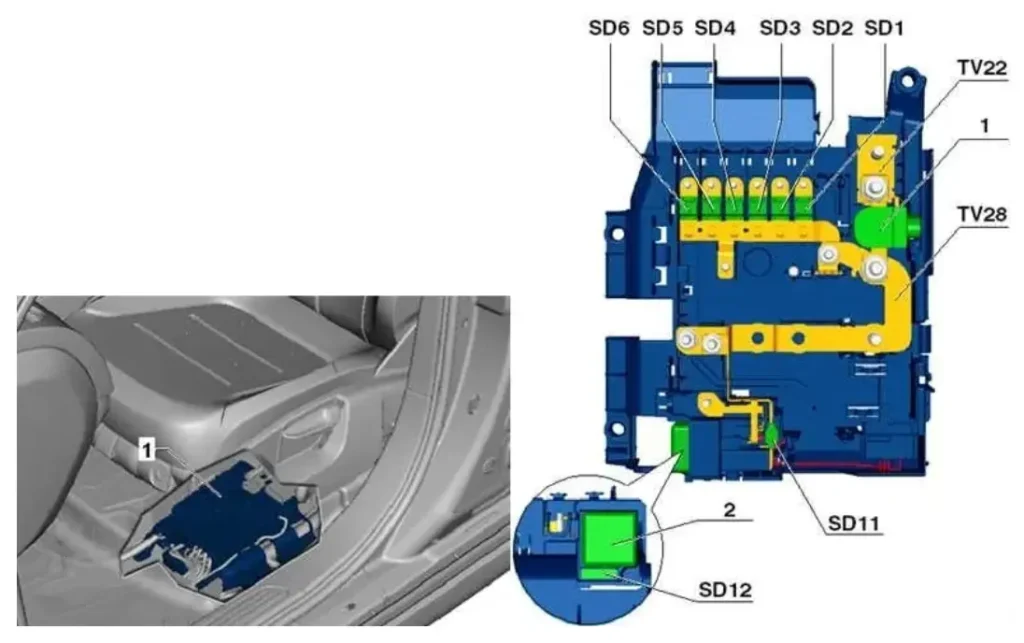

Ящик під водійським сидінням
| № | A | Опис |
|---|---|---|
| 1 | 100 | Блок запобіжників |
| 2 | 50 | Блок управління системи регулювання дорожнього просвіту |
| 3 | 100 | Блок запобіжників |
| 4 | 80 | Блок запобіжників |
| 5 | 40 | Блок запобіжників |
| 6 | 50 | Реле розеток, Блок запобіжників |
| 7 | 60 | Блок запобіжників, Задній припливний вентилятор |
| 8 | 60 | З’єднувач проводів, Реле електроживлення клеми 30 |
| 9 | 125 | Блок запобіжників |
| 10 | 60/150 | Нагрівальний елемент додаткового повітряного обігрівача, Реле гідравлічного насоса КП |
| 11 | 40 | Реле електроживлення клеми 15 |
| 12 | 5 | Діагностика |
Релейні коробки

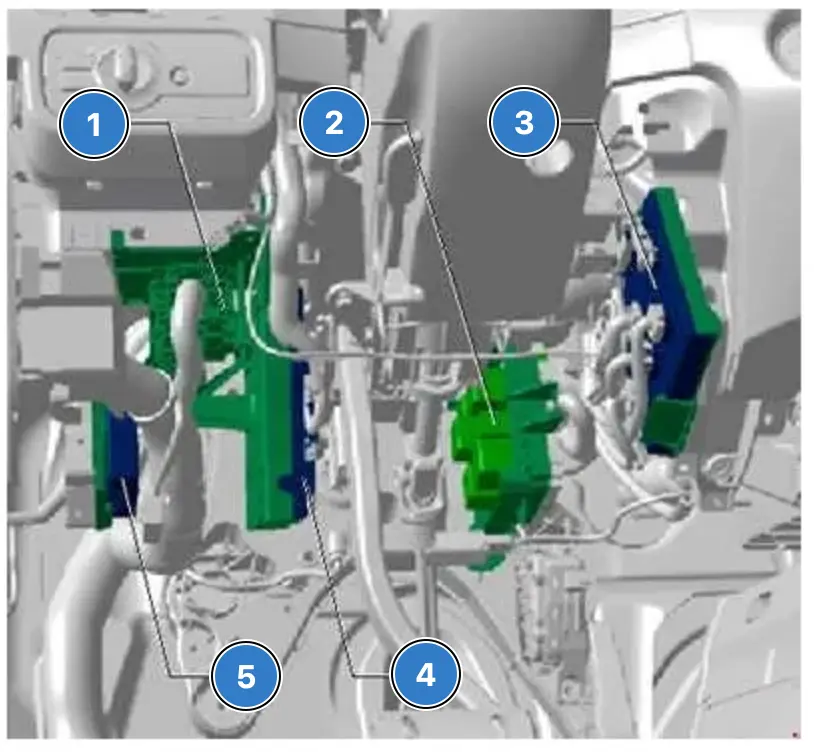

У зоні рульової рейки, внизу панелі приладів, розташовані наступні блоки.
| № | Призначення блоків |
|---|---|
| 1 | Блок запобіжників та реле 1 |
| 2 | Блок запобіжників та реле 2 |
| 3 | Блок управління бортової мережі |
| 4 | Центральний блок управління систем комфорту |
| 5 | Блок управління паркувального асистента |

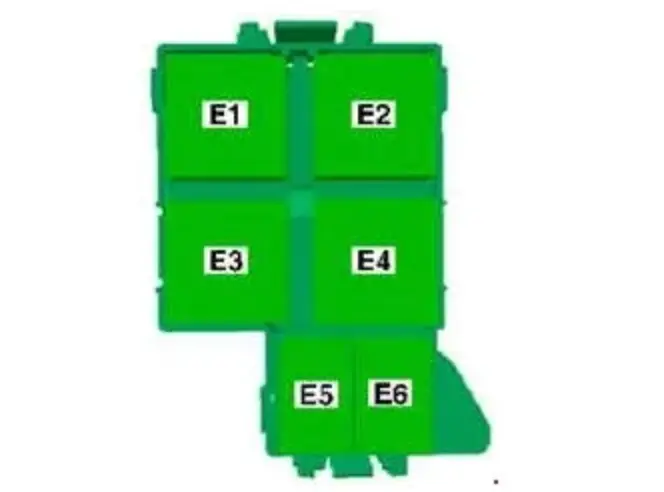

Блок запобіжників та реле 1
| № | Розшифровка |
|---|---|
| E1 | Реле обігріву лівої частини лобового скла (643) |
| E2 | Реле обігріву правої частини лобового скла (643), Блок управління сигналізатора низького рівня ОЖ (422) |
| E3 | Реле розеток (100) |
| E4 | Реле гідравлічного насоса КП (644) |
| E5 | Реле акумулятора залишкового тепла (404), Реле рівня охолоджуючої рідини (646) |
| E6 | Реле розблокування вентилятора (449) |

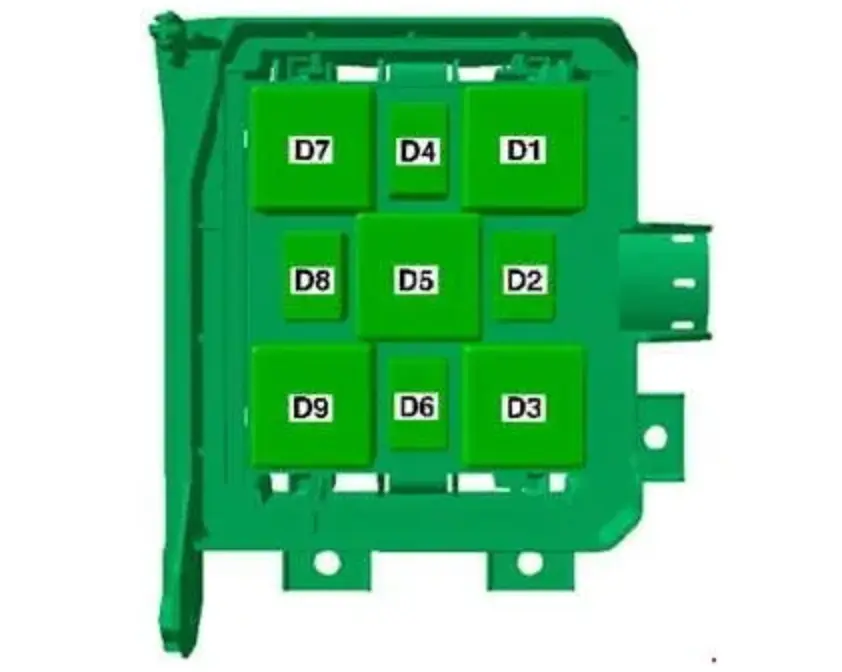

Блок запобіжників та реле 2
| № | Позначення реле |
|---|---|
| 1 | Реле компресора системи регулювання дорожнього просвіту (373) |
| 2 | Реле рівня охолоджуючої рідини (404), Реле акумулятора залишкового тепла (646) |
| 3 | Реле обігріву лівої частини лобового скла (645) |
| 4 | Реле звукового сигналу (395) |
| 5 | Реле гідравлічного насоса КП -(100), Реле розеток (644) |
| 6 | Реле гідравлічного насоса КП (404), Реле гідравлічного насоса КП (646) |
| 7 | Реле обігріву заднього скла (643) |
| 8 | Реле розблокування вентилятора (646) |
| 9 | Блок управління сигналізатора низького рівня ОЖ (422), Реле обігріву правої частини лобового скла (645) |
Моторний відсік
Під капотом блок запобіжників і реле розташований у монтажному блоці, у камері нагнітання зліва.
| № | A | Розшифровка запобіжників |
|---|---|---|
| 1 | 40 | Реле стартера, Стартер |
| 2 | Не використовується | |
| 3 | 40 | Реле насоса вторинного повітря |
| 4 | 30 | Реле вакуумного насоса |
| 5 | Не використовується | |
| 6 | Не використовується | |
| 7 | 15 | Регулятор тиску палива, Клапан дозування палива, Котушка запалювання |
| 8 | 10 | Насос радіатора системи рециркуляції ОГ |
| 9 | 30 | Блок управління двигуна |
| 10 | 10 | Блок управління вентилятора радіатора, Блок управління свічки накалювання, Реле додаткового насоса системи охолодження, Вимикач стоп-сигналів, Перемикаючий клапан радіатора системи рециркуляції ОГ, Блок дросельної заслінки, Клапан ОЖ контуру головки блоку циліндрів, Клапан регулювання тиску масла, Термостат електронного управління системою охолодження двигуна, Блок дросельної заслінки |
| 11 | 5 | Датчик рівня та температури масла |
| 12 | 10 | Реле додаткового насоса системи охолодження, Реле акумулятора залишкового тепла, Циркуляційний насос ОЖ |
| 13 | 25 | Блок управління паливного насоса |
| 14 | 15/30 | Насос відновлювача, Модуль оцінки рівня відновлювача, Блок управління двигуна 2 |
| 15 | 10/30 | Реле електроживлення клеми 30, Блок управління двигуна |
| 16 | 30 | Блок управління системи обігріву відновлювача |
| 17 | 15 | Нагрівальний елемент лямбда-зонда |
| 18 | 10 | Нагрівальний елемент лямбда-зонда |
| Призначення реле | ||
| 1 | Блок управління свічки накалювання (457) | |
| 2 | Реле електроживлення електронних компонентів двигуна (645) | |
| 3 | Реле насоса вторинного повітря (100) | |
| 4 | Головне реле (614) | |
| 5 | Резерв | |
| 6 | Реле додаткового насоса системи охолодження (404) | |
| 7 | Резерв | |
| 8 | Резерв | |
| 9 | Реле стартера (100) | |
| 10 | Реле підсилювача гальм (100) | |
| 11 | Резерв | |
| 12 | Резерв | |
| 13 | Реле 2 стартера (433) | |
| 14 | Резерв | |
