Volkswagen Tiguan другої генерації, що знаходиться у виробництві з 2016 року дотепер (2025 рік), охоплює широкий спектр бензинових та дизельних конфігурацій. У цій статті міститься інформація про розташування, схеми та призначення блоків запобіжників і реле для всіх бензинових та дизельних моделей Фольксваген Тігуан 2. Окремо вказано запобіжник, що забезпечує роботу прикурювача. Необхідно враховувати, що призначення запобіжників і реле у блоках є варіативним і залежить від конкретного року випуску, рівня електричного оснащення та регіону постачання.
Запобіжник прикурювача в Tiguan 2 (як правило, 15A або 20A) часто обслуговує не тільки передню 12V розетку, але й розетки, розташовані у задньому ряду або в багажнику. Це означає, що несправність одного пристрою може призвести до знеструмлення всіх 12V розеток, оскільки вони об'єднані в один електричний контур.

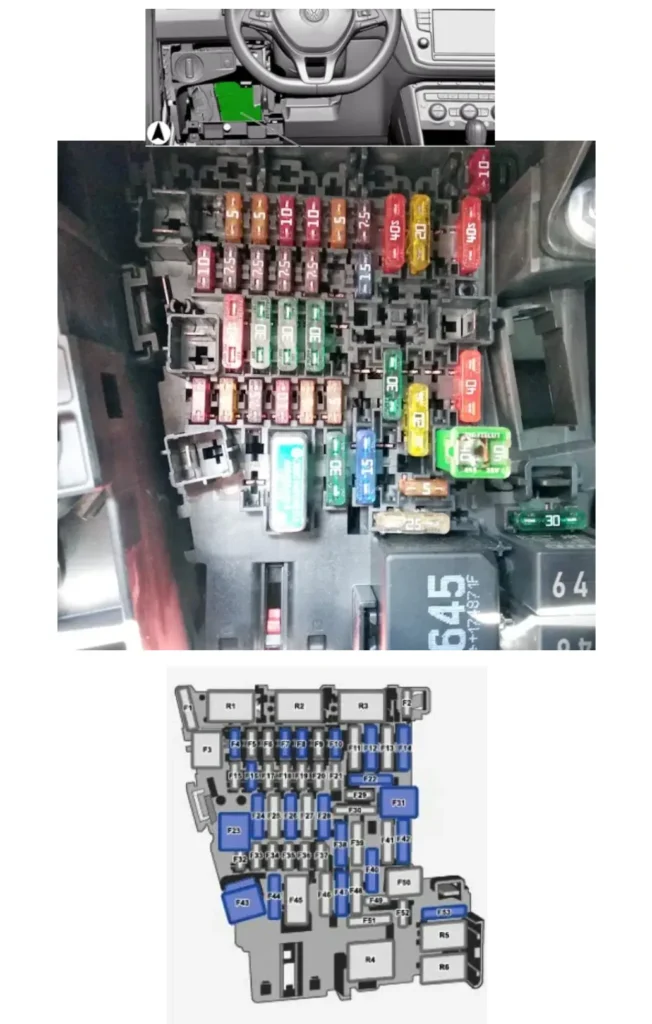

Блок запобіжників у салоні
Він розташований під панеллю приладів за захисною кришкою.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 30 | Блок управління підігріву відновлювача J891 |
| 2 | 10 | Блок управління рульової колонки J527 6) |
| 3 | Резерв | |
| 4 | Резерв | |
| 5 | 7,5 | Діагностичний інтерфейс шин даних J533 |
| 6 | 7,5 | Селектор E313 |
| 7 | 10 | Панель управління обігрівачем /кліматичною установкою EX21 Блок управління обігрівача J65 Блок управління Climatronic J255 Блок управління кліматичної установки J301 Задня панель управління та індикації кліматичної установки E265 Приймач радіосигналу додаткового рідинного обігрівача R149 Реле обігріву заднього скла J9 Блок управління контролю тиску в шинах J502 |
| 8 | 7,5 | Поворотний перемикач освітлення EX1 Клавіша електромеханічного стоянкового гальма E538 Датчик дощу та освітленості G397 Діагностичний роз’єм U31 Регулятор вибору профілю руху E881 Датчик охоронної сигналізації G578 Плафон 1 контурного підсвічування даху L235 Блок управління системи адаптивного освітлення та коректора фар J745 Плафон 2 контурного підсвічування даху L236 |
| 9 | 7,5 | Блок управління рульової колонки J527 |
| 10 | 7,5 | Дисплей передньої панелі управління, індикації та видачі інформації J685 Блок управління проекційного дисплея J898 |
| 11 | 40 | Блок управління бортової мережі J519 |
| 12 | 20 | Блок управління електронної інформаційної системи 1 J794 Блок управління навігаційної системи J856 |
| 13 | 25 | Блок управління переднатягувача переднього лівого ременя безпеки J854 |
| 14 | 40 | Блок управління приточного вентилятора J126 |
| 15 | 10 | Блок управління електронної блокування рульової колонки J764 |
| 16 | 7,5 | ТВ тюнер RX6 Блок управління електронної інформаційної системи 1 J794 2 діапазонний підсилювач сигналу мобільного зв’язку J984 Речове відділення з інтерфейсом для мобільного телефону R265 Пристрій зчитування карт D8 Розгалужувач USB R293 |
| 17 | 7,5 | Комбінація приладів KX2 Блок управління комбінації приладів J285 Блок управління модуля аварійного виклику та комунікаційного блоку J949 |
| 18 | 7,5 | Блок управління системи кругового огляду J928 |
| 19 | 7,5 | Інтерфейс системи санкціонування доступу та пуску двигуна J965 |
| 20 | 7,5/10 | Реле системи дозування відновлювача J963 Модуль подачі системи дозування відновлювача GX19 |
| 21 | 15 | Блок управління повного приводу J492 |
| 22 | 15 | Блок управління розпізнавання причепа J345 |
| 23 | 20 | Блок управління зсувного люка J245 Блок управління шторки люка J394 |
| 24 | 40 | Блок управління бортової мережі J519 |
| 25 | 30 | Блок управління двері водія або пасажирів J386 Електродвигун заднього лівого або правого склопідйомника V26 |
| 26 | 30 | Блок управління бортової мережі J519 |
| 27 | 30 | Блок управління бортової мережі J519 |
| 28 | 25 | Блок управління розпізнавання причепа J345 |
| 29 | Резерв | |
| 30 | Резерв | |
| 31 | 40 | Блок управління бортової мережі J519 |
| 32 | 7,5/10 | Передня камера допоміжних систем водія R242 Блок управління адаптивного круїз контролю J428 Блок управління системи допомоги при парковці J446 7) Блок управління асистента зміни смуги руху J769 Блок управління 2 асистента зміни смуги руху J770 Блок управління асистента керування при парковці J791 7) |
| 33 | 7,5 | Блок управління подушок безпеки J234 Контрольна лампа відкл. подушки безпеки переднього пасажира K145 |
| 34 | 7,5 | Поворотний перемикач освітлення EX1 Внутрішнє дзеркало заднього виду EX5 Реле розеток J807 Вимикач фонарів заднього ходу F4 Датчик тиску в контурі кліматичної установки G805 Датчик забруднення повітря G238 Клавіша електромеханічного стоянкового гальма E538 Клавіша відключення ASR та електронної системи підтримки курсової стійкості E256 |
| 35 | 7,5 | Діагностичний роз’єм U31 Регулятор коректора фар E102 Регулятор коректора фар та яскравості підсвічування приладів EX14 Виконавчий електродвигун коректора лівої фари V48 Виконавчий електродвигун коректора правої фари V49 Фара спереду зліва MX1 Фара спереду справа MX2 |
| 36 | 7,5/10 | Фара спереду справа MX2 |
| 37 | 7,5/10 | Фара спереду зліва MX1 |
| 38 | 25 | Блок управління розпізнавання причепа J345 |
| 39 | 30 | Блок управління двері водія або пасажирів J386 Електродвигун заднього лівого або правого склопідйомника V26 |
| 40 | 20 | Розетки 12V Прикурювач |
| 41 | 25 | Блок управління переднатягувача переднього правого ременя безпеки J855 Блок управління переднатягувача переднього лівого ременя безпеки J854 |
| 42 | 40 | Блок управління бортової мережі J519 |
| 43 | 30 | Блок управління цифрової аудіосистеми J525 |
| 44 | 15 | Блок управління розпізнавання причепа J345 |
| 45 | 15 | Блок управління регулювання сидіння водія J810 |
| 46 | 30 | Інвертор з розеткою, 12 В – 230 В U13 |
| 47 | 15 | Електродвигун очищувача заднього скла V12 |
| 48 | Резерв | |
| 49 | 7,5 | Датчик положення педалі зчеплення G476 Реле 1 стартера J906 |
| 50 | 40 | Блок управління кришки багажного відділення J605 |
| 51 | 25 | Задня панель управління та індикації кліматичної установки E265 |
| 52 | 15 | Блок управління системи електронного регулювання демпфування J250 |
| 53 | 30 | Реле обігріву заднього скла J9 |
| Позначення реле | ||
| R1 | Реле системи дозування відновлювача J963 | |
| R2 | Реле електромагнітної муфти J44 | |
| R3 | Резерв | |
| R4 | Реле електроживлення клеми 15 J329 | |
| R5 | Реле обігріву заднього скла J9 | |
| R6 | Реле розеток J807 | |
Окремо, знизу даного блока знаходяться термозапобіжник регулювання положення сидіння переднього пасажира S46 15 А та запобіжник зарядної розетки USB S356 з номіналом 7,5 А.
За прикурювач відповідає запобіжник номер 40 на 20А.

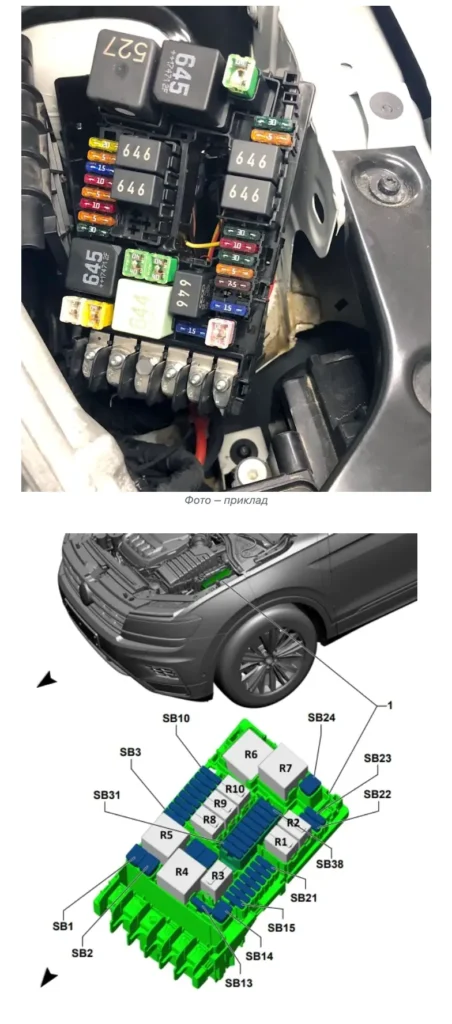

Блок запобіжників моторного відсіку
Розташований з лівого боку моторного відсіку.
| № | A | Призначення запобіжників |
|---|---|---|
| SB1 | 25 | Блок управління ABS J104 |
| SB2 | 40/60 | Блок управління ABS J104 |
| SB3 | 15/30 | Блок управління двигуна J623 |
| SB4 | 5/10 | Датчик рівня та температури масла G266 Блок управління вентилятора радіатора J293 Реле системи дозування відновлювача J963 2) Електромагнітний клапан 1 адсорбера N80 1) Керуючий клапан форсунок охолодження поршнів N522 6) Перепускний клапан турбо нагнітача N249 6) Клапан заслінок впускних каналів N316 6) Клапан 1 регулятора фаз газорозподілу впускних клапанів N205 1) Клапан 1 регулятора фаз газорозподілу випускних клапанів N318 1) Клапан регулювання тиску масла N428 1) Клапан контуру ОГ головки блоку циліндрів N489 1) Реле великої потужності нагріву J360 2) Перемикаючий клапан радіатора системи рециркуляції ОГ N345 2) Реле малої потужності нагріву J359 2) Електромагнітний клапан обмеження тиску наддуву N75 2) |
| SB5 | 10 | Регулятор тиску палива N276 2) Клапан дозування палива N290 2) Реле електроживлення електронних компонентів двигуна J757 Система подачі вторинного повітря GX24 6) Регулятор кулачка випускного клапана |
| SB6 | 5 | Вимикач стоп-сигналів F |
| SB7 | 7,5/10/15 | Циркуляційний насос обігрівача V488 2), 6) Блок заслінки ОГ J883 1), 4) Клапан дозування палива N290 4), 7) Циркуляційний насос V55 7) Запірний клапан охолоджуючої рідини N82 6) Клапан контуру охолоджуючої рідини коробки передач N488 Циркуляційний насос ОГ V50 Насос охолоджуючої рідини високотемпературного контуру V467 Насос системи охолодження наддувного повітря V188 Регулятор тиску палива N276 1) Клапан регулювання тиску масла N428 2) Клапан контуру ОГ головки блоку циліндрів N489 |
| SB8 | 10/15 | Лямбда-зонд 1 перед нейтралізатором GX10 Нагрівальний елемент лямбда-зонда Z19 Лямбда-зонд 1 після нейтралізатора GX7 Нагрівальний елемент лямбда-зонда 1 після нейтралізатора Z29 Датчик NOx G295 |
| SB9 | 5/10/20 | Циркуляційний насос обігрівача V488 Електромагнітний клапан 1 адсорбера N80 1) Клапан 1 регулятора фаз газорозподілу впускних клапанів N205 Клапан 1 регулятора фаз газорозподілу випускних клапанів N318 Витратомір повітря G70 2) Блок управління свічки накалювання J179 2) Котушка запалювання |
| SB10 | 15/20 | Блок управління паливного насоса J538 |
| SB11 | 40 | Нагрівальний елемент додаткового повітряного обігрівача Z35 |
| SB12 | 40 | Нагрівальний елемент додаткового повітряного обігрівача Z35 |
| SB13 | 15 | Блок Mechatronik КП DSG J743 |
| SB14 | 40 | Реле обігріву лобового скла J47 |
| SB15 | 15 | Реле звукового сигналу J413 |
| SB16 | 20 | Реле електроживлення електронних компонентів двигуна J757 |
| SB17 | 7,5 | Головне реле J271 1) Реле електроживлення клеми 30 J317 2) Блок управління двигуна J623 Блок управління ABS J104 Реле обігріву лобового скла J47 |
| SB18 | 5 | Блок управління для контролю АКБ J367 Діагностичний інтерфейс шин даних J533 |
| SB19 | 30 | Електродвигун склоочисника V |
| SB20 | 10 | Сирена сигналізації H12 |
| SB21 | 30 | Реле 2 обігріву лобового скла J611 |
| SB22 | 5 | Блок управління двигуна J623 |
| SB23 | 30 | Стартер B |
| SB24 | 40 | Нагрівальний елемент додаткового повітряного обігрівача Z35 |
| SB25 | Резерв | |
| SB26 | Резерв | |
| SB27 | Резерв | |
| SB28 | Резерв | |
| SB29 | Резерв | |
| SB30 | Резерв | |
| SB31 | Резерв | |
| SB32 | Резерв | |
| SB33 | 15 | Блок Mechatronik КП DSG J743 |
| SB34 | Резерв | |
| SB35 | 30 | Електродвигун склоочисника |
| SB36 | Резерв | |
| SB37 | 20 | Блок управління додаткового обігрівача J364 |
| SB38 | Резерв | |
| Розшифровка реле | ||
| R1 | Реле стартера 1 J906 | |
| R2 | Реле стартера 2 J907 | |
| R3 | Реле звукового сигналу J413 | |
| R4 | Реле великої потужності нагріву J360 (тільки для а/м з дизельним двигуном) | |
| Реле насоса вторинного повітря J299 (тільки для а/м з бензиновим двигуном 2,0 л) | ||
| R5 | Головне реле J271 (тільки для а/м з бензиновим двигуном) / R5 Реле електроживлення клеми 30 J317 (тільки для а/м з дизельним двигуном) | |
| R6 | Блок управління свічки накалювання J179 (тільки для а/м з дизельним двигуном) | |
| R7 | Реле малої потужності нагріву J359 (тільки для а/м з дизельним двигуном) | |
| R8 | Реле електроживлення електронних компонентів двигуна J757 (тільки для а/м з бензиновим двигуном 2,0 л) | |
| R9 | Реле обігріву лобового скла J47 (тільки для а/м з обігрівом лобового скла (4GX)) | |
| R10 | Реле 2 обігріву лобового скла J611 | |

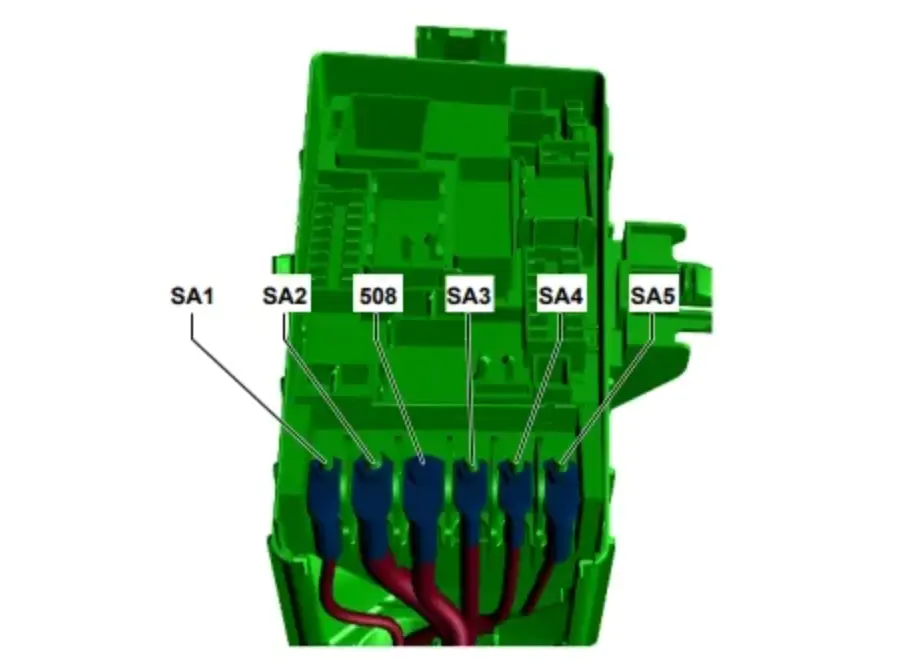

Силові запобіжники
| № | A | Опис |
|---|---|---|
| SA1 | 125 | Живлення для запобіжників |
| SA2 | 400 | Генератор з регулятором напруги |
| SA3 | 80 | Блок управління підсилювача рульового управління |
| SA4 | 80 | Живлення для запобіжників |
| SA5 | 50 | Вентилятор радіатора |

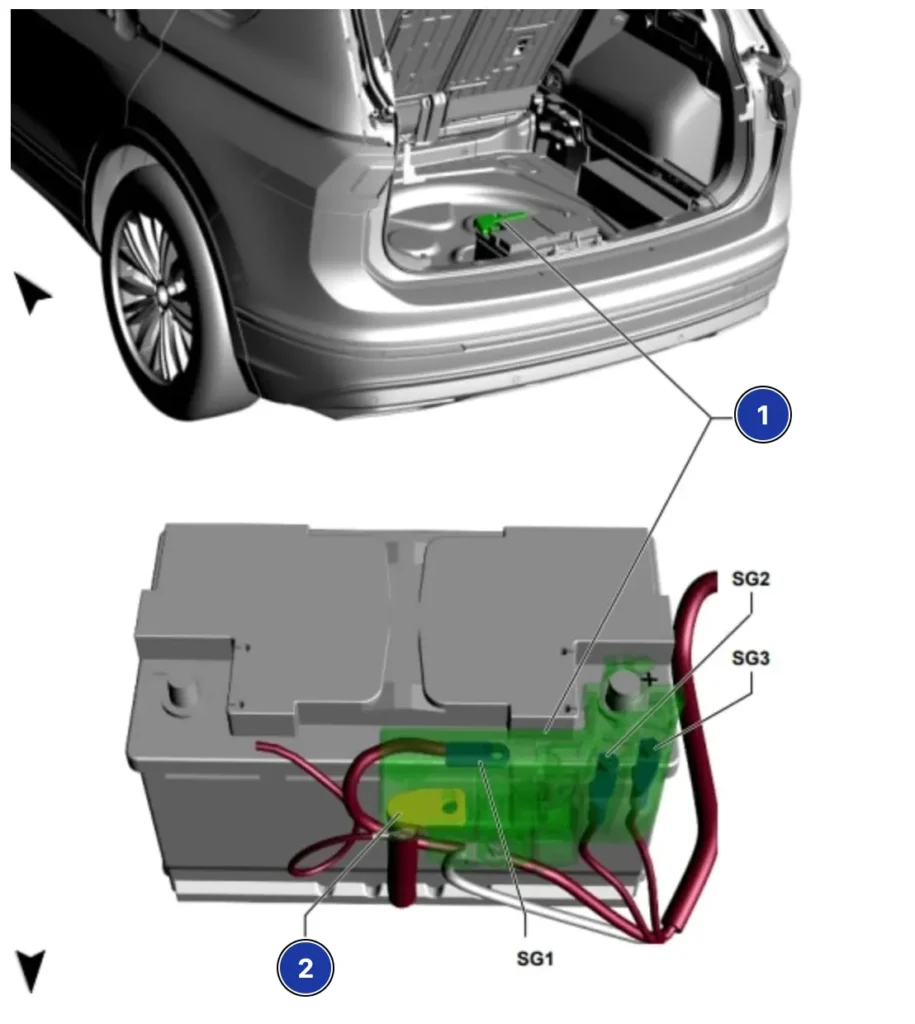

У кришці блока акумуляторної батареї також можуть знаходитися силові запобіжники високої потужності.
