Volkswagen Tiguan, ключова модель у сегменті компактних кросоверів, безперервно випускається з 2007 року, охоплюючи перше покоління (експлуатувалося до 2016 року та включало суттєву модернізацію). Для ефективного обслуговування електрообладнання, у статті представлено докладне керівництво з розташування блоків запобіжників та реле у Фольксваген Тігуан, включаючи візуальні приклади та схеми. Ми окремо виділяємо запобіжник, який відповідає за живлення прикурювача.
У зв'язку з необхідністю підключення потужних споживачів (наприклад, компресорів), прикурювач Tiguan часто захищений запобіжником з номіналом 15 A або 20 A. Рекомендується завжди перевіряти номінал, вказаний на схемі, оскільки його перевищення може призвести до термічного пошкодження проводки.

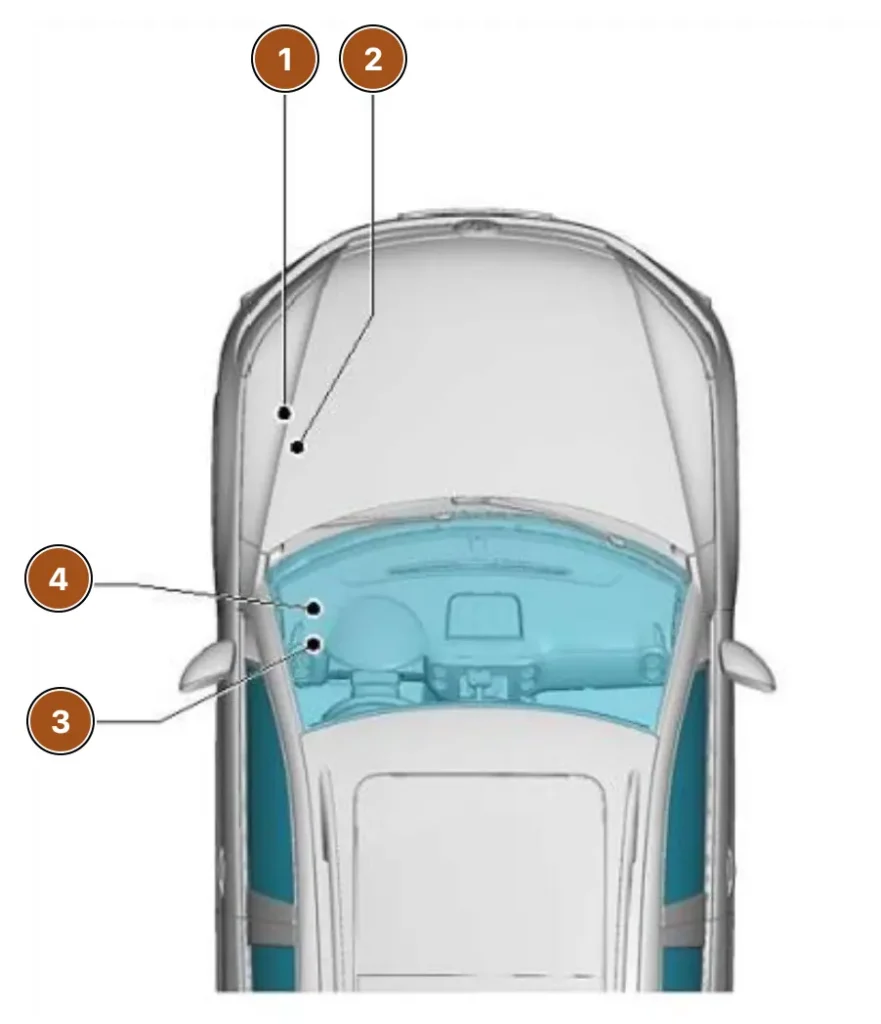

Розташування блоків
| № | Опис |
|---|---|
| 1 | Блок головних запобіжників у комунікаційному блоці |
| 2 | Комутаційний блок запобіжників. |
| 3 | Блок запобіжників у салоні. |
| 4 | Блок реле. |
Актуальне призначення блоку запобіжників залежить від року випуску та рівня комплектації автомобіля.
Пасажирський салон

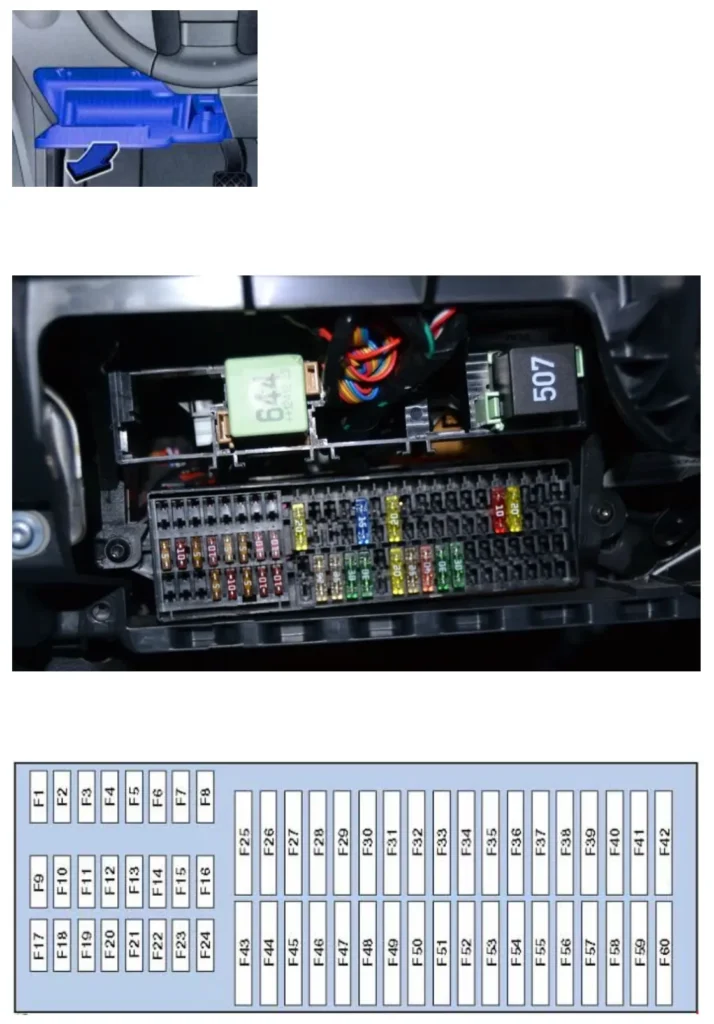

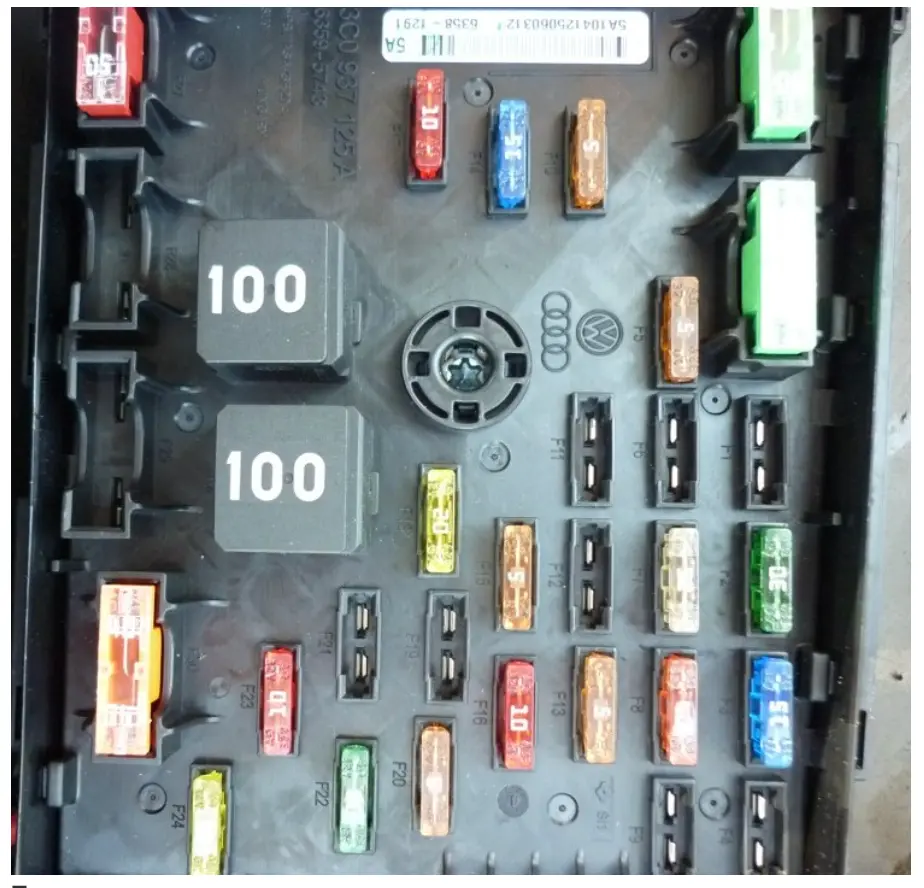

Блок запобіжників
Він розташований в салоні, в нижній частині роздільної панелі з боку водія, за захисним кожухом.
| № | A | Опис |
|---|---|---|
| 1 | Не використовується | |
| 2 | Не використовується | |
| 3 | Не використовується | |
| 4 | Не використовується | |
| 5 | Не використовується | |
| 6 | Не використовується | |
| 7 | Не використовується | |
| 8 | Не використовується | |
| 9 | 5 | Блок керування подушок безпеки, Контрольна лампа відкл. подушки безпеки переднього пасажира |
| 10 | 10 | Блок керування системи повного приводу |
| 11 | 5 | Блок керування паркувального автопілота або асистента |
| 12 | 10 | Блок керування газорозрядної лампи лівої фари |
| 13 | 5 | Датчик високого тиску, Електрохромне внутрішнє дзеркало заднього виду, Вимикач ліхтарів заднього ходу, Нагрівальний резистор жиклера омивача, Кнопка AUTO HOLD, Контрольна лампа функції AUTO HOLD, Блок керування системи визначення зайнятості сидіння, Передня камера допоміжних систем водія, Датчик рівня та температури моторного мастила, Клавіша вимикання ASR та ESP, Клавіша програми управління рухом, Клавіша програми управління рухом, Датчик рівня та температури моторного мастила |
| 14 | 10 | Блок керування підсилювача рульового керування, Блок керування системи відстеження положення а/м, Реле стартера, Блок керування системи електронного регулювання демпфірування, Блок керування розпізнавання причепа,Перемикач Tiptronic, Діагностичний інтерфейс шин даних, Блок керування комбінації приладів, Блок керування обігрівача, Вимикач освітлення, Блок керування двигуна, Блок керування ABS |
| 15 | 10 | Реле для роботи в режимі автономного обігрівача, Перетворювач напруги, Блок управління системи адаптивного освітлення і коректора фар, Витратомір повітря, Діагностичний роз’єм, Блок управління електромеханічного стоянкового гальма, Регулятор яскравості підсвічування вимикачів і комбінації приладів, Нагрівальний резистор системи вентиляції картера двигуна, Виконавчий електродвигун коректора лівої фари, Виконавчий електродвигун коректора правої фари, Виконавчий електродвигун коректора лівої фари, Виконавчий електродвигун правої фари |
| 16 | 10 | Блок керування газорозрядної лампи правої фари |
| 17 | 5 | Блок керування комбінації приладів |
| 18 | 5 | Блок управління електроніки управління мобільного телефону, Блок управління мультимедійної системи, Датчик магнітного поля для компаса |
| 19 | 7,5 | Блок управління рульової колонки |
| 20 | 5 / 7,5 | Блок керування контролю тиску в шинах, Пристрій приймання радіосигналу додаткового рідинного обігрівача, Реле обігріву заднього скла, Реле двотонового звукового сигналу, Блок керування ABS, Перемикач Tiptronic, Блок керування автоматичною коробкою передач, Блок керування автоматичною коробкою передач, Блок керування кліматичним устаткуванням, Блок керування Climatronic, Блок керування обігрівачем |
| 21 | 7,5 / 15 | Блок керування бортовою мережею, Блок керування дверей переднього пасажира, Блок керування правих задніх дверей |
| 22 | 5 | Блок керування бортовою мережею, Сирена сигналізації, Датчик системи охорони салону |
| 23 | 10 | Датчик дощу та освітленості, Вимикач освітлення, Блок керування системи відстеження положення а/м,Блок керування системи санкціонування доступу та пуску двигуна, Блок керування камери заднього виду, Датчик магнітного поля для компаса, Клавіша електромеханічного гальма стоянки, Діагностичний роз’єм, Клавіша електромеханічного стоянкового гальма |
| 24 | 10 | Блок керування дверей водія, Блок керування лівих задніх дверей |
| 25 | 5 / 20 | Багатофункціональний перемикач, Блок керування автоматичної коробки передач, Блок Mechatronik КП DSG |
| 26 | Не використовується | |
| 27 | Не використовується | |
| 28 | 40 | Реле для роботи в режимі автономного обігрівача, Блок управління обігрівача, Блок управління кліматичної установки |
| 29 | 15 | Електродвигун очищувача заднього скла |
| 30 | Не використовується | |
| 31 | 20 | Прикурювач і Розетка 12 В |
| 32 | Не використовується | |
| 33 | Не використовується | |
| 34 | Не використовується | |
| 35 | Не використовується | |
| 36 | Не використовується | |
| 37 | Не використовується | |
| 38 | 10 | Блок керування електронної системи блокування рульової колонки |
| 39 | 20 | Реле системи очищення фар |
| 39 | 15 | Блок керування розпізнавання причепа/ підготовка для встановлення ТЗК |
| 40 | 15 | Блок керування розпізнавання причепа |
| 41 | 15 | Блок керування розпізнавання причепа |
| 42 | 20 | Блок керування розпізнавання причепа |
| 43 | 25 | Блок керування зсувного люка |
| 44 | 25 | Блок керування електромеханічного стоянкового гальма |
| 45 | 25 | Реле припливного вентилятора, Реле обігріву заднього скла |
| 46 | 30 | Блок керування дверей водія, Блок керування лівих задніх дверей |
| 47 | 30 | Блок керування дверей переднього пасажира, Блок керування правих задніх дверей |
| 48 | 20 | Реле паливного насоса |
| 49 | 20 | Блок керування бортовою мережею |
| 50 | 25 | Блок керування електромеханічного стоянкового гальма |
| 51 | 40 | Блок керування припливного вентилятора |
| 52 | 20 / 30 | Блок управління підігріву передніх сидінь |
| 53 | 20 / 30 | Реле системи очищення фар |
| 54 | 30 | Інвертор із розеткою, 12 В – 230 В |
| 55 | 15 | Вимикач регулювання поперекового підпору сидіння водія |
| 56 | 15 | Блок керування системи електронного регулювання демпфірування |
| 57 | 25 | Блок керування шторки люка |
| 58 | 1 | Контрольна лампа тягово-зчіпного пристрою (заблоковано) |
| 59 | Блок керування з дисплеєм радіонавігаційної системи | |
| 60 | Не використовується |
За прикурювач у VW Tiguan 1-го покоління відповідає запобіжник номер 31 на 20А.

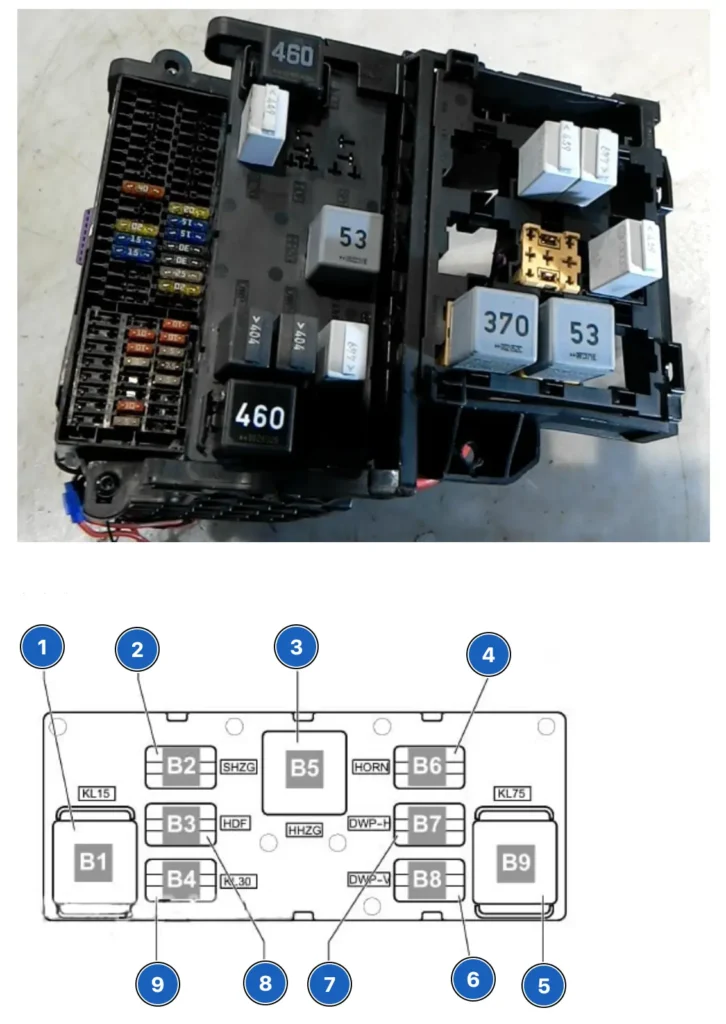

Релейна коробка
Блок реле розташований на задній частині блоку запобіжників.
| № | Призначення реле |
|---|---|
| 1 | Реле живлення клеми 15 2, -J681-, (460) Слот B1 |
| 2 | Реле обігріву зовнішніх дзеркал -J99- (449) Слот B2 |
| 3 | Реле обігріву заднього скла -J9- (53) Слот B5 |
| 4 | Реле двотонального звукового сигналу -J4- (449) Слот B6 |
| 5 | Реле розвантаження контакту X -J59- (460) Слот B9 |
| 6 | Реле 2 насоса подвійного омивача -J730- (404) Слот B8 |
| 7 | Реле 1 подвійного насоса омивача -J729- (404) Слот B7 |
| 8 | Резерв Слот B3 |
| 9 | Реле живлення 2 клеми 30 -J689- (449) Слот B4 |

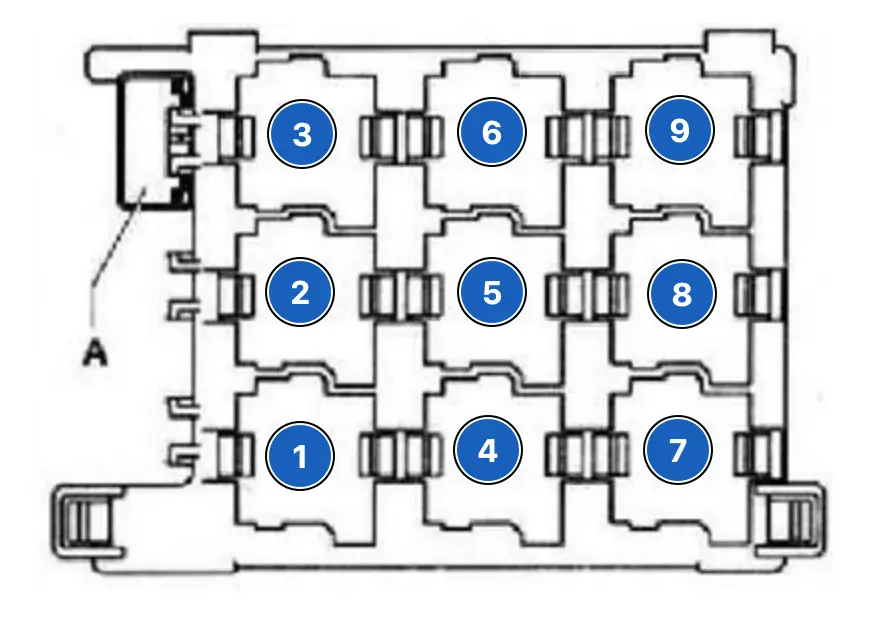

| № | Призначення реле |
|---|---|
| 1 | Реле автономного обігрівача |
| 2 | Реле стартера |
| 3 | – |
| 4 | Реле вентилятора обігрівача |
| 5 | Реле системи охоронної сигналізації / реле насоса омивача фар |
| 6 | Реле паливного насоса (FP) |
| 7 | Реле підігрівача охолоджувальної рідини двигуна 1 |
| 8 | Реле насоса охолоджувальної рідини двигуна – деякі моделі, Реле паливного насоса (FP) – деякі моделі, Реле паливного насоса автономного обігрівача – деякі моделі |
| 9 | Реле підігрівача охолоджувальної рідини двигуна 2 |

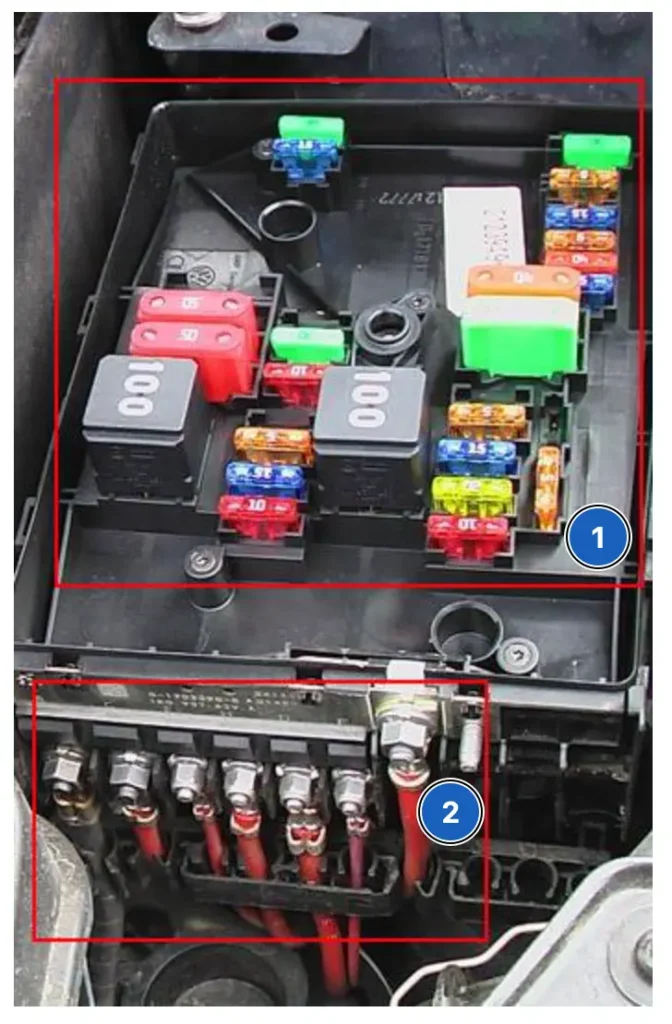

Моторний відсік
Він складається із секції запобіжників і реле (основна секція – 1) і запобіжників великої потужності (головні запобіжники – 2). Розташований поруч з акумулятором під захисною кришкою.

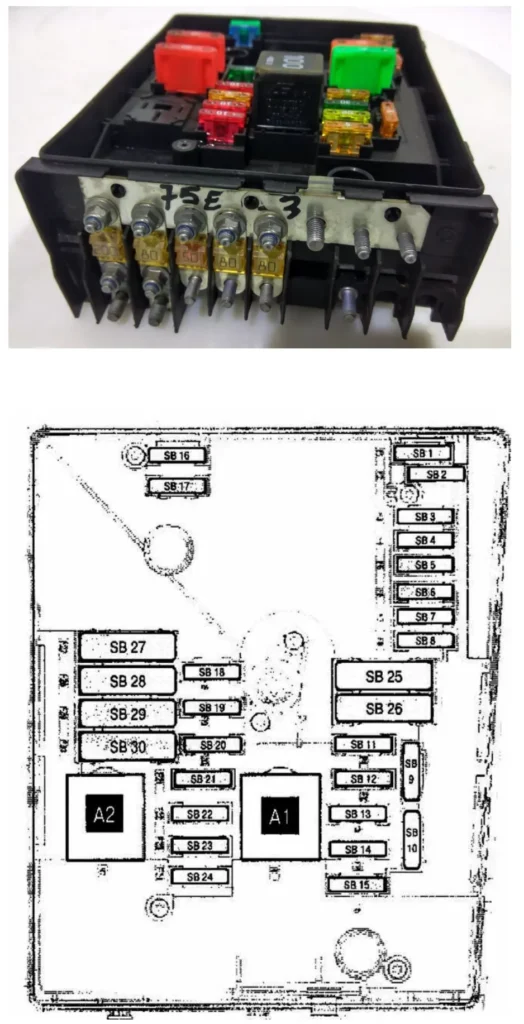

Головний відділ запобіжників
Тип 1
| № | A | Позначення |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | 5 | Блок керування бортовою мережею |
| 4 | 30 | Блок керування ABS, Гідравлічний блок ABS |
| 5 | ||
| 6 | 5 | Блок керування комбінації приладів, Блок керування рульової колонки |
| 7 | 40 | Реле 2 електроживлення клеми 15 |
| 8 | 25 | Блок керування з дисплеєм радіонавігаційної системи, Головний пристрій, ТВ-тюнер, Цифровий супутниковий радіотюнер, Блок керування мультимедійної системи, Перетворювач напруги |
| 9 | 5 | Блок управління електроніки управління мобільного телефону |
| 10 | 5 / 10 | Реле живлення, Блок керування двигуна |
| 11 | 20 | Блок керування додаткового обігрівача |
| 12 | 5 | Діагностичний інтерфейс шин даних |
| 13 | 15 / 30 | Блок керування двигуна |
| 14 | 5 | Регулятор тиску палива, Клапан дозування палива, Котушки запалювання |
| 15 | 5 / 10 / 15 | Електромагнітна муфта приводного нагнітача, Нагрівальний елемент лямбда-зонда, Нагрівальний елемент лямбда-зонда 1 після каталізатора, Діагностичний насос паливної системи, Реле паливного насоса, Блок керування свічок розжарювання, Реле електричного паливного насоса 2 |
| 16 | 30 | Блок керування бортовою мережею |
| 17 | 15 | Реле сирени сигналізації |
| 18 | 30 | Підсилювач цифрової аудіосистеми |
| 19 | 30 | Блок керування електродвигуна склоочисника |
| 20 | 10 | Регулятор тиску палива, Циркуляційний насос ОР |
| 21 | 10 / 20 | Нагрівальний елемент лямбда-зонда, Блок керування паливного насоса |
| 22 | 5 | Датчик положення педалі зчеплення |
| 23 | 10 | Електромагнітний клапан обмеження тиску наддуву, Перемикаючий клапан радіатора системи рециркуляції ОГ, Регулятор тиску палива, Витратомір повітря |
| 24 | 10 | Блок керування вентилятора радіатора, Реле нагріву, Реле додаткового насоса системи охолодження, Реле живлення, Електромагнітний клапан обмеження тиску наддуву, Електромагнітний клапан 1 адсорбера, Клапан 1 системи зміни фаз газорозподілу, Клапан рециркуляції наддувного повітря, Клапан заслінки у впускному колекторі, Насос 2 циркуляції охолоджувальної рідини, Циркуляційний насос ОР, Реле паливного насоса, Реле циркуляції циркуляції циркуляції циркуляційної рідини, Реле паливного насоса, Реле циркуляції циркуляційного насоса, Реле циркуляції циркуляції циркуляції циркуляційного насосу, Реле циркуляції циркуляційного насосу, Реле циркуляційного насоса |
| 25 | 40 | Блок управління ABS |
| 26 | 30 | Блок керування бортовою мережею |
| 27 | Не використовується | |
| 28 | 50 | Блок керування свічок розжарювання |
| 29 | 50 | Термозапобіжник 1 регулювання положення сидіння водія, Запобіжники 54 – 57 у блоці салону |
| 30 | 50 | Реле розвантаження контакту X |
| Реле | ||
| А1 | Реле головних ланцюгів запалювання (дизель) | |
| А2 | Реле керування двигуном (EC) (дизель) | |
Тип 2
| № | A | Призначення |
|---|---|---|
| 1 | 15 | Блок Mechatronik КП DSG |
| 2 | 30 | Блок управління ABS |
| 3 | 15 | Реле звукового сигналу |
| 4 | Резерв | |
| 5 | 5 | Блок керування бортовою мережею |
| 6 | Резерв | |
| 7 | 25 | Перетворювач напруги, Блок керування з дисплеєм радіонавігаційної системи, Блок керування мультимедійної системи |
| 8 | 40 | Реле 2 електроживлення клеми 15 |
| 9 | Резерв | |
| 10 | 5 / 10 | Нагрівальний елемент лямбда-зонда, Електромагнітна муфта приводного нагнітача, Діагностичний насос паливної системи, Блок керування свічок розжарювання, Діагностичний насос паливної системи |
| 11 | 5 | Блок керування комбінації приладів, Блок керування рульової колонки |
| 12 | 5 | Блок управління електроніки управління мобільного телефону |
| 13 | 5 / 10 | Блок керування двигуна |
| 14 | 15 / 30 | Блок керування двигуна |
| 15 | 5 | Діагностичний інтерфейс шин даних |
| 16 | 10 | Електромагнітний клапан обмеження тиску наддуву, Клапан перемикання радіатора системи рециркуляції, Витратомір повітря, Регулятор тиску палива |
| 17 | 10 / 15 | Регулювальний клапан тиску палива, Циркуляційний насос ОР |
| 18 | 10 | Нагрівальний елемент лямбда-зонда 20А Блок керування паливного насоса |
| 19 | 30 | Підсилювач цифрової аудіосистеми |
| 20 | 5 | Датчик положення педалі зчеплення |
| 21 | 30 | Блок керування додаткового обігрівача |
| 22 | 30 | Блок керування електродвигуна склоочисника |
| 23 | 10 | Реле великої потужності нагріву, Реле малої потужності нагріву, Реле паливного насоса, Насос 2 циркуляції охолоджувальної рідини, Блок керування вентилятора радіатора, Реле електричного паливного насоса 2, Електромагнітний клапан обмеження тиску наддуву, Клапан рециркуляції наддувного повітря, Електромагнітний клапан 1 адсорбера, Клапан 1 системи зміни фаз газорозподілу, Клапан заслінки у впускному колекторі, Реле живлення 2 Motronic, Вимикач стоп-сигналів, Реле живлення 2 Motronic, Клапан фази газорозподілу |
| 24 | 20 | Котушки запалювання 15А Клапан дозування палива |
| 25 | 30 | Блок керування бортовою мережею |
| 26 | 30 | Блок керування бортовою мережею |
| 27 | 50 | Реле розвантаження контакту X |
| 28 | 50 | Блок керування свічок розжарювання |
| 29 | 50 | Термо запобіжник 1 регулювання положення сидіння водія, Запобіжники 54 – 57 у блоці салону |
| 30 | 40 | Блок керування ABS (Насос) |

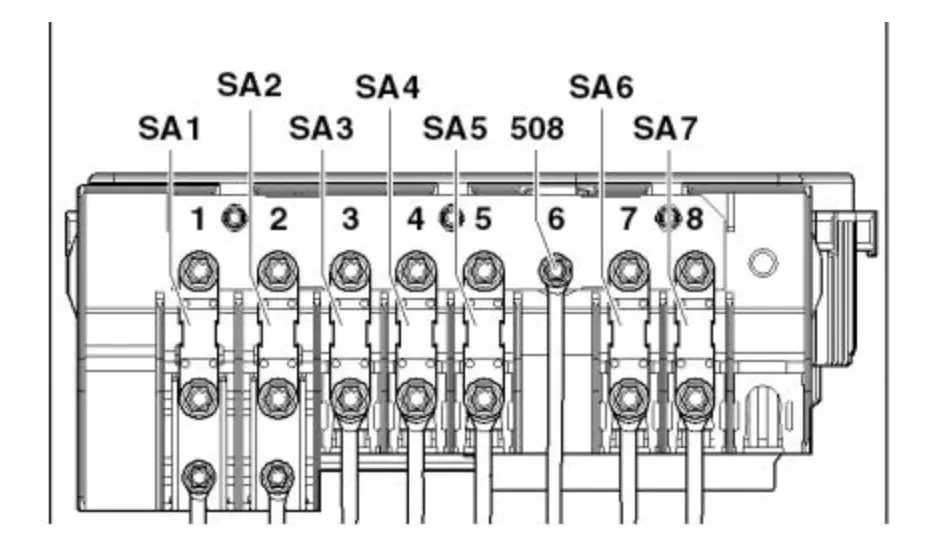

Відділ головних запобіжників
| № | A | Опис |
|---|---|---|
| 1 | 200 | Генератор |
| 2 | 80 | Блок керування підсилювача рульового керування |
| 3 | 50 | Запобіжник 40 у блоці запобіжників |
| 4 | 50 | Блок керування вентилятора радіатора |
| 5 | 80 | Блок запобіжників |
| 6 | 70 | Блок керування вентилятора радіатора, Реле великої потужності нагріву |
| 7 | Резерв | |
| 8 | 40 | Реле малої потужності нагріву |
