Виробництво седана представницького класу Volkswagen Phaeton охоплювало період 2002-2016 років, включаючи оновлену версію, представлену у 2010 році. Наш матеріал є важливим посібником для обслуговування електросистеми. Тут ви знайдете докладну інформацію про призначення запобіжників і реле Фольксваген Фаетон та схеми розташування їхніх блоків. Окрема увага приділена ідентифікації запобіжників, що контролюють роботу прикурювача.
Через велику кількість блоків (іноді до шести) у Phaeton, важливо спочатку правильно ідентифікувати блок, в якому знаходиться несправний запобіжник. Наприклад, запобіжники систем комфорту часто розташовані у салонних блоках або навіть у багажному відсіку, тоді як силові ланцюги двигуна – під капотом.
Зверніть увагу: не існує єдиного опису для всіх блоків. Фактичне позначення залежить від комплектації.

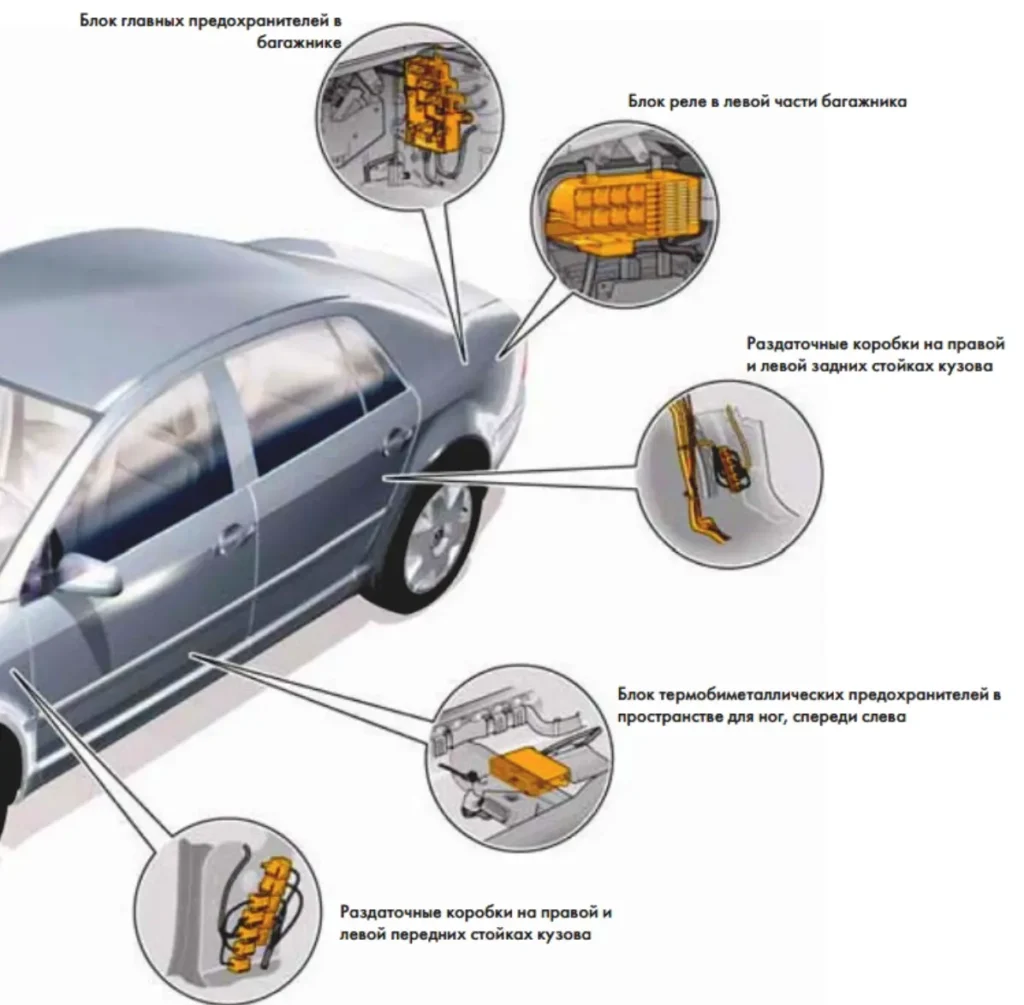

Загальне розташування блоків
Усі компоненти електроустаткування знаходяться у різних місцях автомобіля. Нижче наведені малюнки дають уявлення про місця їх встановлення.

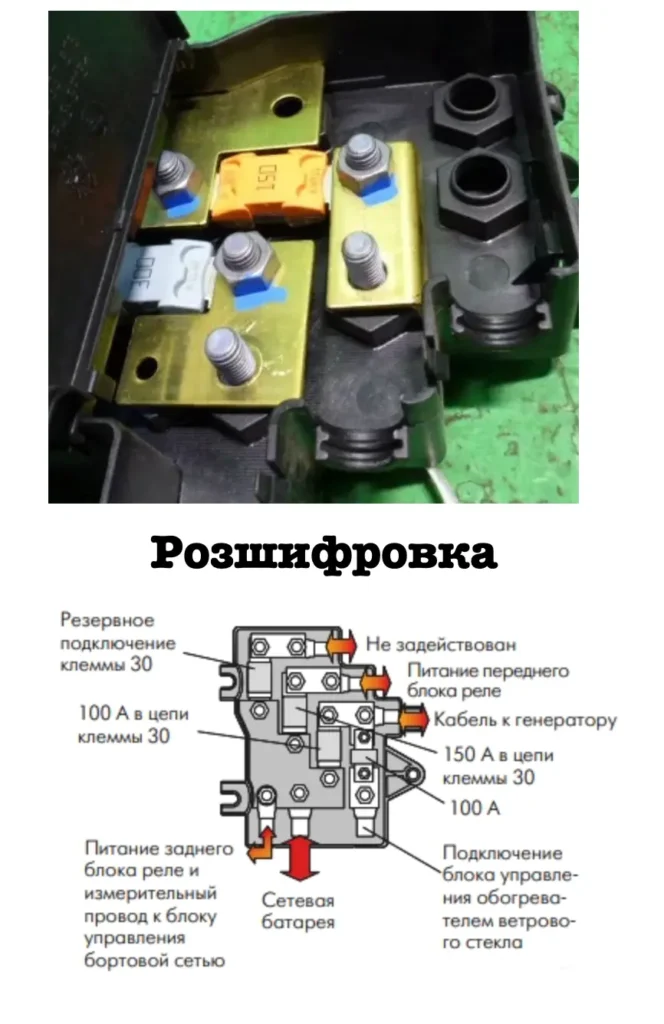

Блок основних запобіжників
Блок основних запобіжників знаходиться у лівій частині багажника. Запобіжники, що входять до цього блоку, захищають основні ланцюги електрообладнання автомобіля. До цього блоку підключаються кабелі від мережевої батареї, від блоку управління обігрівачем вітрового скла (з перетворювачем напруги постійного струму), від переднього та заднього блоків електронних приладів та від генератора, а також провід для вимірювання напруги в бортовій мережі. Складається із плавких вставок високої потужності.

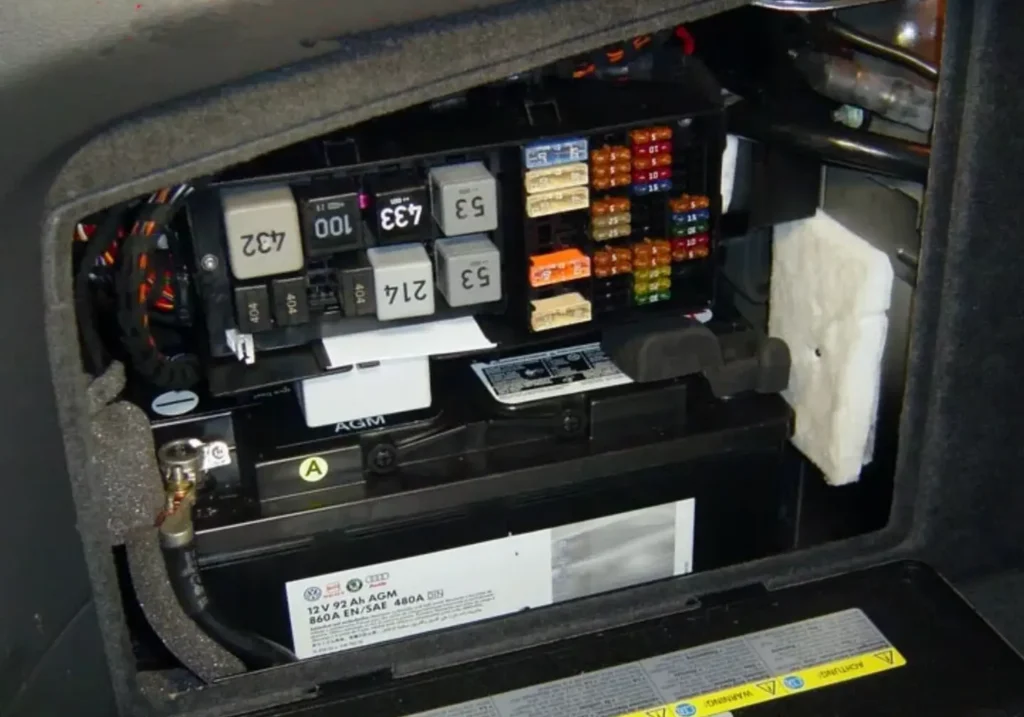

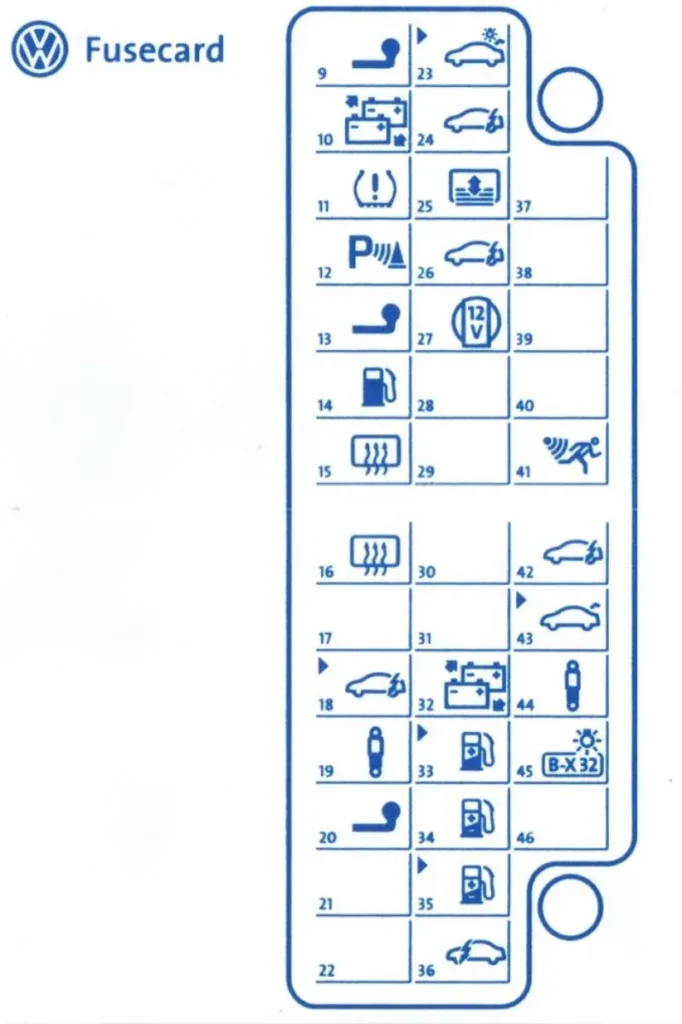

Задня коробка реле
Розташований з лівого боку стовбура, за обшивкою.
Він може містити такі реле:
- реле перемикання стартерної батареї (100)
- реле перемикання мережної батареї (432)
- реле паливного насоса 1 (404)
- реле паливного насоса 2 (404)
- реле в ланцюзі клеми 50 (433)
- реле 1 обігрівача заднього скла (100)
- реле 2 обігрівачі заднього скла (104)
- реле пневматичної підвіски (214)
- реле приводу кришки паливного бака (404)
Актуальна схема з описом запобіжників має бути поруч із блоком. У разі її відсутності звернутися до найближчого дилера.
Релейна коробка в повітряній камері
Розташований у передній частині повітрозабірного відділення.
Опис елементів:
- конденсатор для згладжування коливань напруги в бортовій мережі
- головні реле 1 та 2 (53 та 100)
- реле в ланцюзі клеми 75 (100)
- реле в ланцюзі клеми 15 (433)
- реле 1 та 2 насоса вторинного повітря (100)
- реле в ланцюзі живлення системи Motronic (167)

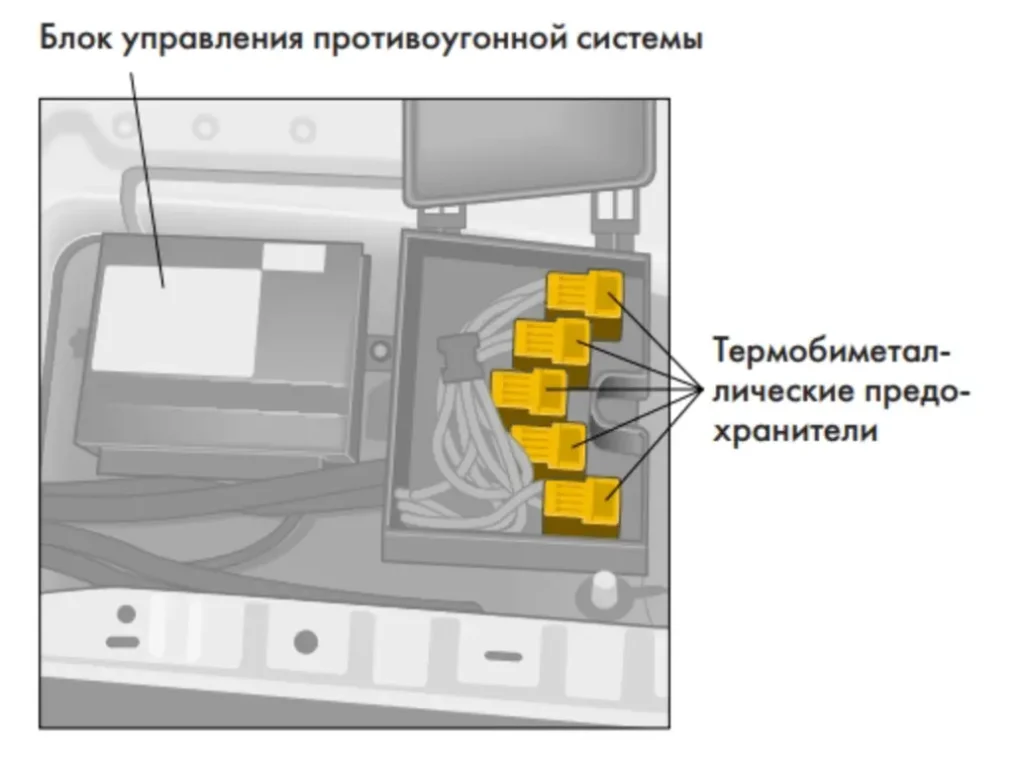

Термо-біметалічний блок запобіжників
Він розташований зліва від місця для ніг.
Позначення запобіжників:
- лівих склопідйомників 30 А
- правих склопідйомників 30 А
- блоку керування сидінням водія 30 А
- блоку керування сидінням переднього пасажира 30 А
- блоку керування задніми сидіннями 30 А
- заднім лівим обігрівачем на позисторах PTC 30 А
- заднім правим обігрівачем на позисторах PTC 30 А
Релейна коробка правої ноги
Цей блок розташований у ніші для ніг переднього пасажира.
Тут можуть бути такі елементи реле:
- реле електронасоса системи охолодження (404)
- реле вакуумного насоса (404)
- реле обігрівача панелі склоочисника (404)
- реле обігрівачів сидінь (404)
- реле приводу люка у даху (79)
- реле в ланцюзі клеми 15SV (100)
- реле очисників фар (53)
- реле блока живлення системи Servotronic (631)
- реле контрольної лампи подушок безпеки (464)

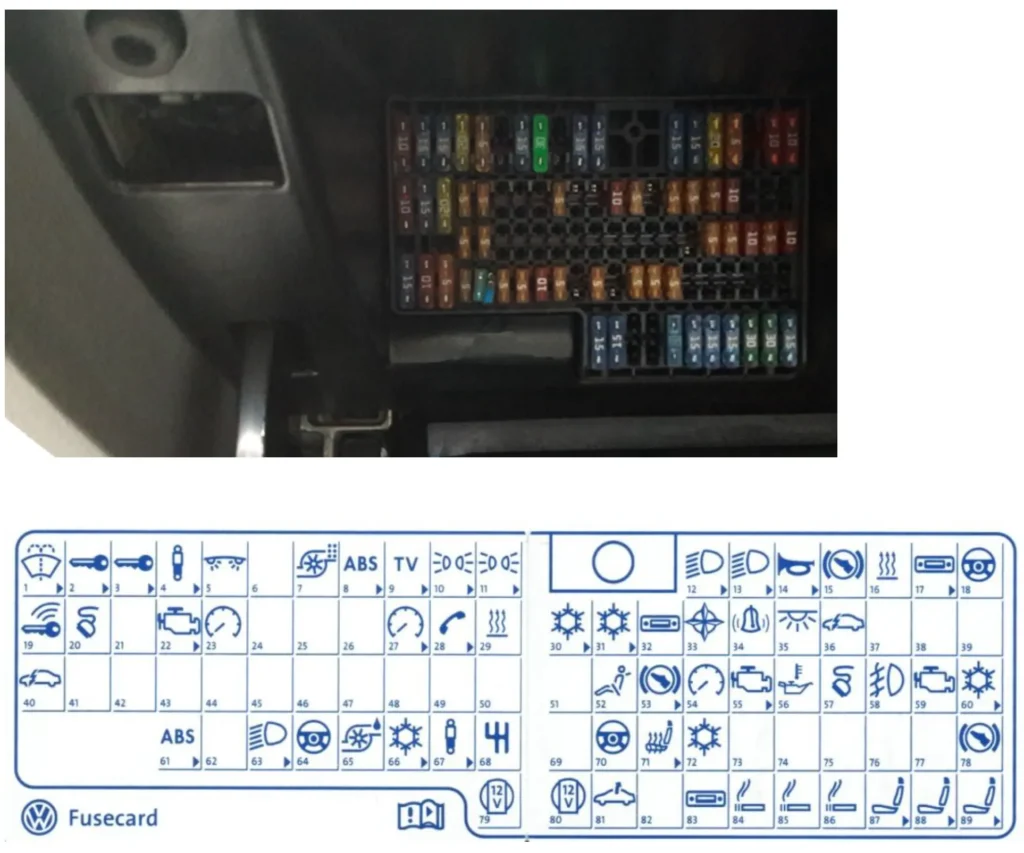

Основний блок запобіжників
Він розташований у салоні, під панеллю приладів ліворуч.
За прикурювачі відповідають запобіжники номер 84, 85, 86 на 15А.
Для отримання повного комплекту електричних схем Volkswagen Phaeton ви можете завантажити детальне керівництво.
