Passat B7 – сьоме покоління серії, яке фактично є глибоким рестайлінгом моделі B6, з якою воно має багато спільного в інтер’єрі. Ця серія випускалася протягом 2010–2015 років. Далі представлено опис запобіжників та реле для Фольксваген Пасат Б7, доповнений фотографіями та схемами блоків. Покажемо розташування всіх електронних блоків керування та виділимо запобіжник прикурювача.
Призначення запобіжників та реле, а також їх кількість може відрізнятися від представленого та залежить від комплектації вашого автомобіля та року його випуску.

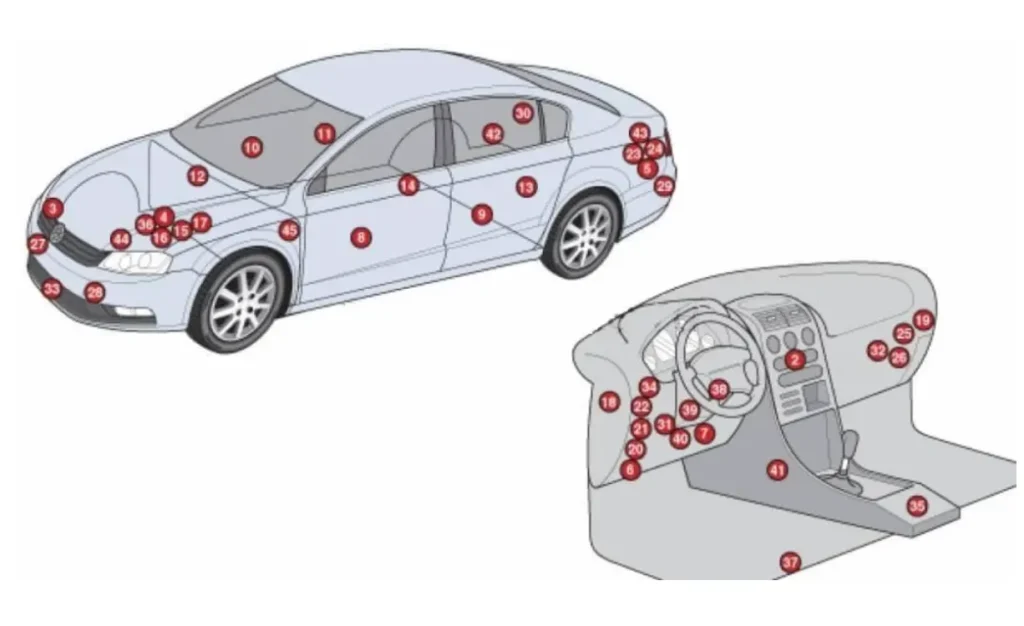

Макет
| № | Позначення |
|---|---|
| 1 | Електронний блок управління ABS |
| 2 | Електронний блок управління кондиціонером |
| 3 | Блок управління додатковим обігрівачем — Внутрішня частина переднього правого крила |
| 4 | Акумуляторна батарея (деякі моделі) |
| 5 | Акумуляторная батарея (деякі моделі) — ліва частина багажного відділення |
| 6 | Діагностичний роз’єм (DLC) |
| 7 | Блок діагностики |
| 8 | Блок управління електрообладнанням дверей водія |
| 9 | Блок управління електрообладнанням лівої задньої двері |
| 10 | Блок управління електрообладнанням дверей пасажира |
| 11 | Блок управління електрообладнанням правої задньої двері |
| 12 | Електронний блок управління двигуна (ЕСМ) — на резонаторі системи впуску |
| 13 | Електронний блок управління 4WD — на муфті Haidex |
| 14 | Блок управління паливним насосом — під заднім правим сидінням |
| 15 | Блок запобіжників /реле, моторний відсік 1 |
| 16 | Блок запобіжників /реле, моторний відсік 2 |
| 17 | Блок запобіжників /реле, моторний відсік 3- під блоком запобіжників /реле у моторному відсіку 1 |
| 18 | Блок запобіжників /реле, панель приладів 1 |
| 19 | Блок запобіжників /реле, панель приладів 2 |
| 20 | Блок запобіжників /реле, панель приладів 3 |
| 21 | Блок запобіжників /реле, панель приладів 4 |
| 22 | Блок запобіжників /реле, панель приладів 5 |
| 23 | Блок запобіжників /реле, багажне відділення 1 — 3,6 FSI |
| 24 | Блок запобіжників /реле, багажне відділення 2- система стоп-старт |
| 25 | Блок управління коректором фар |
| 26 | Резистор електродвигуна вентилятора обігрівача — у блоці обігрівача |
| 27 | Звуковий сигнал 1 |
| 28 | Звуковий сигнал 2 |
| 29 | Блок управління системи стеження за розміткою 1 – за заднім бампером |
| 30 | Блок управління системи стеження за розміткою 2 – за заднім бампером |
| 31 | Багатофункціональний блок управління^ функції: Управління електричним навантаженням .лампи зовнішнього освітлення, лампи підсвітки простору для ніг, паливний насос, обігрівач заднього скла, обігрівач лобового скла, покажчики повороту/аварійна сигналізація, очищувач заднього скла |
| 32 | Багатофункціональний блок управління 2- функції: Протиугонна система, центральний замок. привід відкривання лючка заливної горловини паливного бака, іммобілайзер, Система дистанційного управління центральним замком, люк |
| 33 | Датчик температури навколишнього повітря |
| 35 | Блок управління стоянкового гальма |
| 36 | Блок управління підсилювача кермового управління — на кермовій рейці |
| 37 | Блок управління підігріву сидіння — під сидінням водія |
| 38 | Блок управління електрообладнанням кермової колонки — на кермовій колонці |
| 39 | Блок управління блокування кермової колонки — на кермовій колонці |
| 40 | Блок управління системи стоп-старт |
| 41 | Електронний блок управління SRS |
| 42 | Блок управління підвіскою-права частина багажного відділення |
| 43 | Блок управління електрообладнання причепа — ліва частина багажного відділення |
| 44 | Електронний блок управління трансмісією (ТСМ) (трансмісія DSG) |
| 45 | Електронний блок управління трансмісією (ТСМ) (АКПП)- Внутрішня частина крила (переднього лівого) |

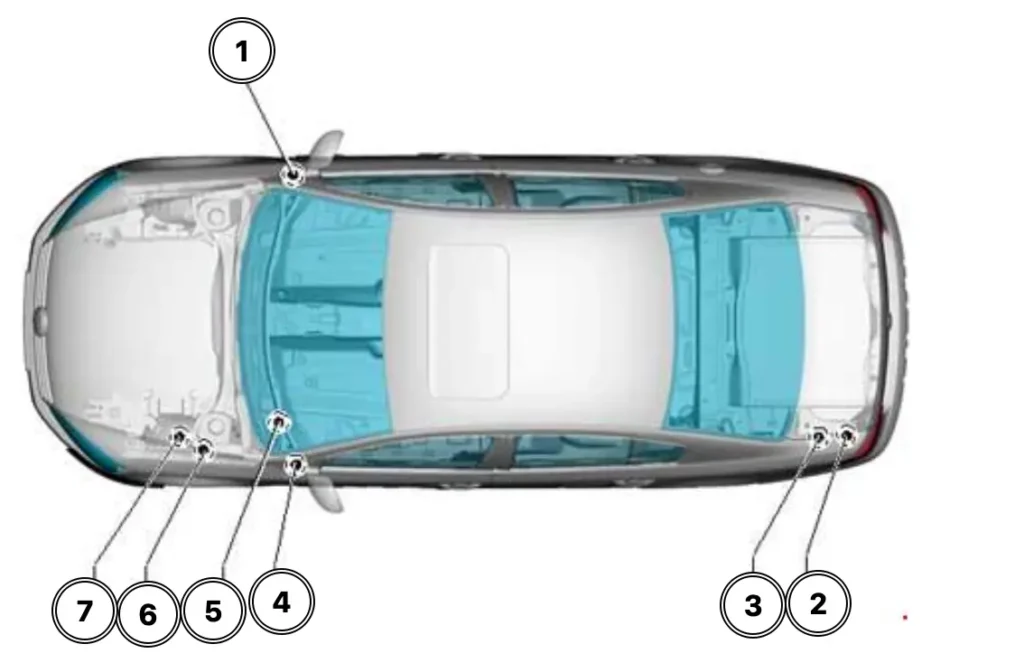

Розташування блоків запобіжників і реле
Пасажирський салон

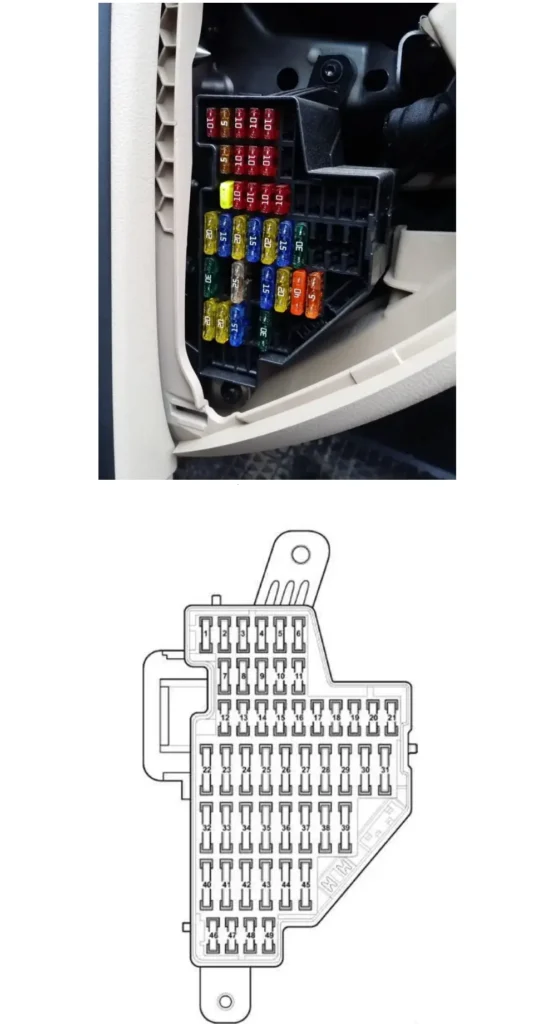

Блок запобіжників з боку водія
Він знаходиться в лівому торці панелі приладів, за захисною кришкою.
| № | A | Опис |
|---|---|---|
| 1 | 10 | Шторки заднього скла, Датчик високого тиску, Датчик забруднення повітря, Датчик рівня та температури масла, Реле приточного вентилятора |
| 2 | 5 | Клавіша відключення ASR та ESP, Кнопка AUTO HOLD, Блок АБС, Блок управління електромеханічного стоянкового гальма |
| 3 | 10 | Реле електроживлення, Нагрівальний резистор системи вентиляції картера двигуна, Клапан подачі газу |
| 4 | 10 | Блок управління системи електронного регулювання демпфування, Діагностичний роз’єм, Клавіша режиму старт-стоп, Блок управління адаптивного круїз-контролю, Блок управління паркувального асистента, Блок управління розпізнавання причепа, Блок управління паркувального автопілота, Передня камера допоміжних систем водія |
| 5 | 10 | Регулятор яскравості підсвітки вимикачів та комбінації приладів, Регулятор коректора фар, Блок управління лівої фари |
| 6 | 10 | Блок управління системи повного приводу |
| 7 | 5 | Блок управління комбінації приладів, Діагностичний інтерфейс шин даних |
| 8 | 10 | Блок управління правої фари, Виконавчий електродвигун коректора правої фари |
| 9 | 10 | Блок управління подушок безпеки, Блок управління системи визначення зайнятості сидіння, Контрольна лампа відключення подушки безпеки переднього пасажира |
| 10 | 10 | Перемикач Tiptronic, Витратомір повітря, Блок управління паливного насоса , Блок управління паливного насоса, Реле живлення Motronic, Блок управління двигуна, Реле стартера |
| 11 | 5 | Клавіша аварійного реєстратора даних, Дзеркало з таксометром, Тахограф |
| 12 | 10 | Блок управління дверей водія, Блок управління дверей переднього пасажира, Блок комфорту |
| 13 | 10 | Вимикач освітлення, діагностичний роз’єм, Селектор, Блок управління ABS |
| 14 | 10 | Сирена сигналізації |
| 15 | 10 | Датчик дощу та освітленості, Реле обігріву заднього скла, Реле обігріву лобового скла, Блок управління Climatronic, Блок управління кліматичної установки, Блок управління камери заднього виду, Блок управління включення клем та пуску двигуна |
| 16 | 10 | Електронний замок запалювання, Блок управління електронної системи блокування кермової колонки, Блок управління включення клем та пуску двигуна |
| 17 | 15 | Блок управління дверей водія, Блок управління задньої двері з боку водія |
| 18 | 3 | Блок управління бортової мережі, Стабілізатор напруги, Блок управління двигуна, Реле 2 електроживлення |
| 19 | 7,5 | Блок управління адаптивного круїз-контролю, Блок управління паркувального асистента, Блок управління асистента руху по смузі, Блок управління паркувального автопілота |
| 20 | 5 | Панель управління системи відкриття гаражних воріт |
| 21 | 10 | Блок управління задньої шторки |
| 22 | 20 | Блок управління електромеханічного стоянкового гальма |
| 23 | 15 | Блок управління розпізнавання причепа |
| 24 | 20 | Блок управління електромеханічного стоянкового гальма |
| 25 | 20 | Блок управління розпізнавання причепа |
| 26 | 20 | Блок управління бортової мережі |
| 27 | 15 / 20 | Реле паливного насоса |
| 28 | 30 | Блок управління задніх дверей, Центральний блок управління систем комфорту |
| 29 | 20 | Блок управління підігріву задніх сидінь |
| 30 | 20 | Блок управління зсувного люка |
| 31 | 30 | Інвертор з розеткою, 12 В – 230 В |
| 32 | 30 | Блок управління бортової мережі (обігрів заднього скла) |
| 33 | 30 | Реле системи очищення фар, Насос омивача фар |
| 34 | 25 | Блок управління підігріву передніх сидінь |
| 35 | 15 | Блок управління дверей багажного відділення, Перемикач регулювання положення поясничного підпору сидіння водія |
| 36 | 15 | Вимикач регулювання поясничного підпору сидіння, Клавіша регулювання кута нахилу подушки сидіння, Клавіша регулювання положення спинки сидіння, Реле електроживлення причепа |
| 37 | 20 / 30 | Блок управління розпізнавання причепа, Блок управління 2 кришки багажного відділення |
| 38 | 40 | Реле приточного вентилятора, Блок управління приточного вентилятора, Climatronic |
| 39 | 5 / 15 | Багатофункціональний перемикач (тільки для а/м з 6-ступінчастою АКП), Блок управління автоматичної коробки передач, Вимикач ліхтарів заднього ходу, Блок Mechatronik КП DSG |
| 40 | 20 | Реле зарядки другої АКБ, Насос склоомивача, Електродвигун очищувача заднього скла |
| 41 | 20 | Прикурювач |
| 42 | 15 | Розетка 12 В |
| 43 | 20 | Блок управління додаткового обігрівача (тільки за наявності другої АКБ) |
| 44 | 30 | Блок управління дверей водія та пасажира |
| 45 | 20 | Реле для роботи в режимі автономного обігрівача (тільки за наявності другої АКБ) |
| 46 | Не використовується | |
| 47 | 10 | Приймально-передавальний пристрій телефону (тільки а/м з системою Старт-стоп) |
| 48 | 5 | Блок управління у комбінації приладів (тільки а/м з системою Старт-стоп) |
| 49 | Не використовується |
За прикурювач відповідає запобіжник номер 41 на 20А. А за омивачі фар – 33 на 30А.

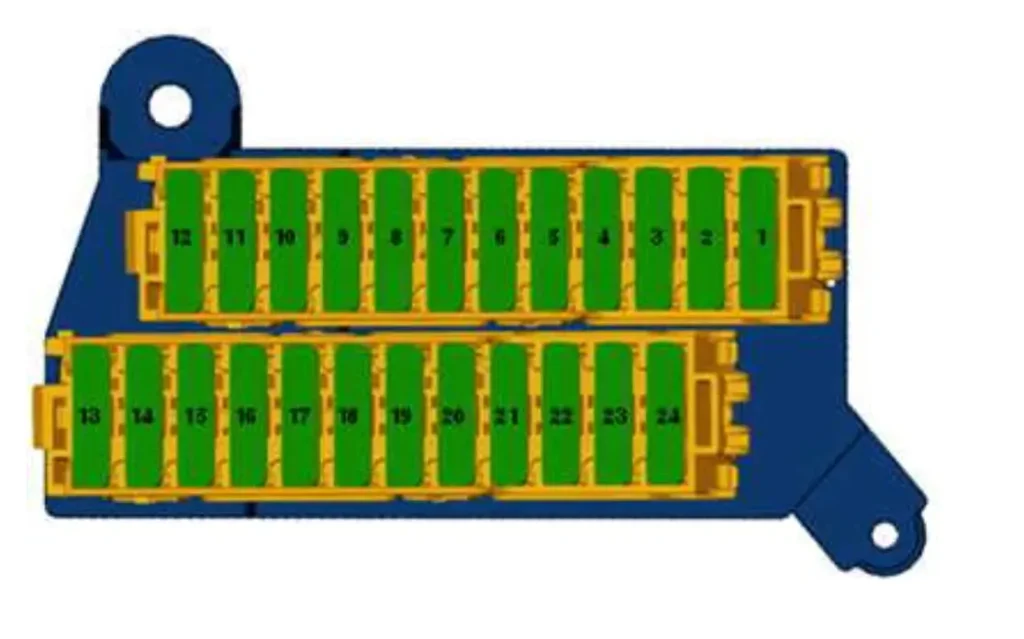

Блок запобіжників з боку пасажира
Розташована в правій частині панелі приладів, так само як і в лівій, вона закрита захисною кришкою.
| № | A | Опис |
|---|---|---|
| 1 | 15 / 30 | Блок управління дверей багажного відділення, Блок управління розпізнавання причепа |
| 2 | 15 / 30 | Блок управління 2 дверей багажного відділення, Блок управління розпізнавання причепа |
| 3 | 10 / 30 | Блок управління шторки люка, Блок управління розпізнавання причепа |
| 4 | 15 | БУ системи електронного регулювання демпфування |
| 5 | Не використовується | |
| 6 | Не використовується | |
| 7 | Не використовується | |
| 8 | Не використовується | |
| 9 | Не використовується | |
| 10 | Не використовується | |
| 11 | Не використовується | |
| 12 | Не використовується | |
| 13 | Спецавтомобілі | |
| 14 | Спецавтомобілі | |
| 15 | Спецавтомобілі | |
| 16 | Зарядний пристрій портативної рації або кишенькового ліхтаря | |
| 17 | Спецавтомобілі | |
| 18 | Спецавтомобілі | |
| 19 | Спецавтомобілі | |
| 20 | Спецавтомобілі | |
| 21 | Спецавтомобілі | |
| 22 | Спецавтомобілі | |
| 23 | Спецавтомобілі | |
| 24 | Спецавтомобілі |

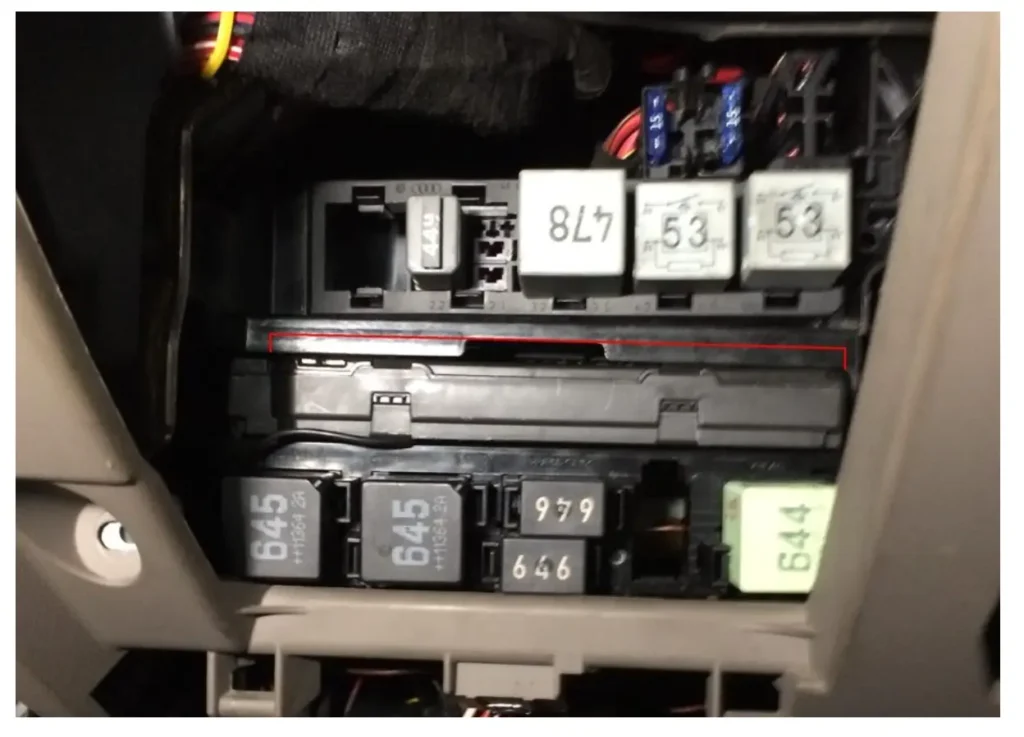

Релейні коробки
Вони розташовані під панеллю приладів, з боку водія, за обшивкою.

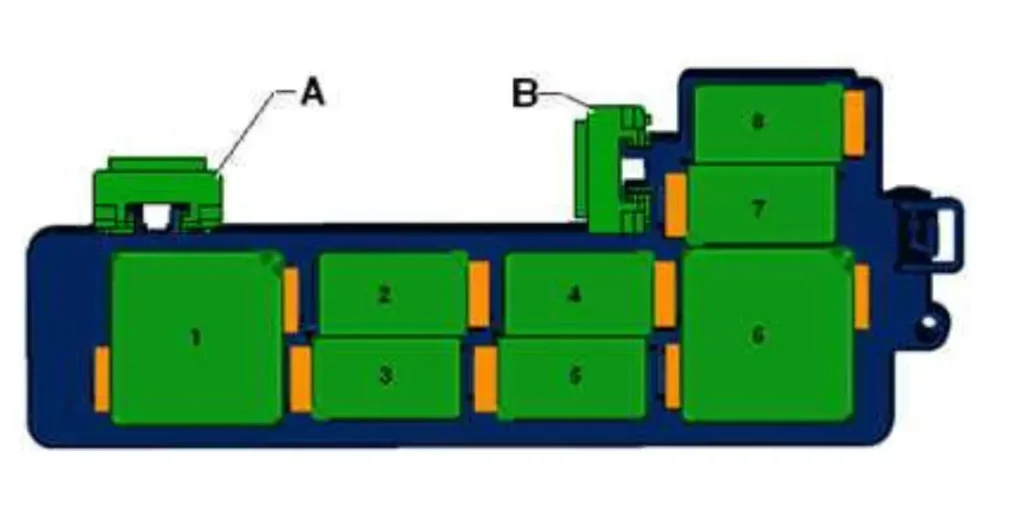

Верхня коробка реле
| № | Опис |
|---|---|
| 1 | Реле приточного вентилятора (Climatic з автономним обігрівачем) |
| 2 | Реле для роботи в режимі автономного обігрівача (Climatic з автономним обігрівачем) |
| 3 | Реле для роботи в режимі автономного обігрівача (Дизельний двигун з автономним обігрівачем) |
| 4 | Не використовується |
| 5 | Реле прокачування ОП після вимк. двигуна (тільки 1,8л / 2,0л TFSI), Реле електроживлення |
| 6 | Реле електроживлення клеми 50 (не для а/м з системою Старт-стоп) |
| 7 | Реле 2 електроживлення (не для а/м з системою Старт-стоп) |
| 8 | Реле 2 електроживлення (не для а/м з системою Старт-стоп) |
А і В – Термозапобіжник регулювання положення сидіння водія

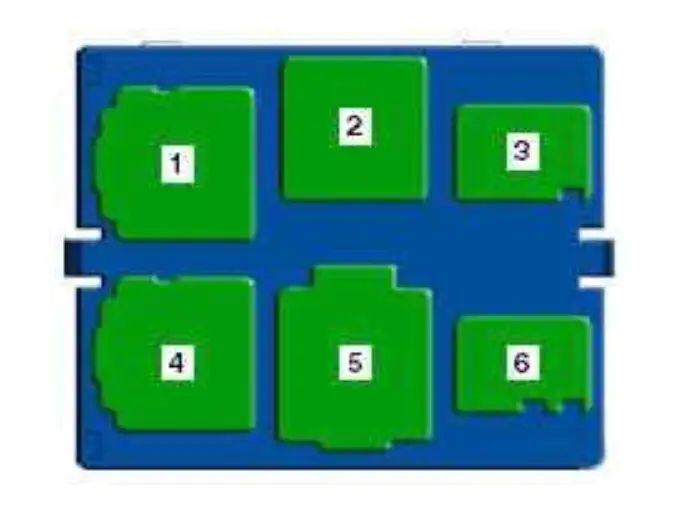

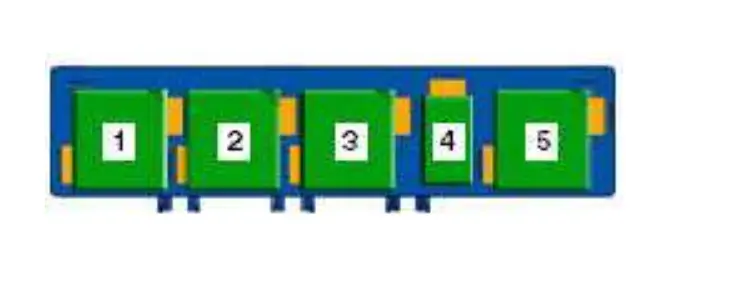

Нижня коробка реле
| № | Позначення |
|---|---|
| 1 | Реле обігріву заднього скла (645) |
| 2 | Реле електроживлення клеми 15 (645) |
| 3 | Реле двотонового звукового сигналу (646), Реле системи очищення фар (646) |
| 4 | Реле електроживлення причепа (з травня 2012 року) |
| 5 | Реле розвантаження контакту X (644) |
Звертаємо увагу, що окремо можуть знаходитися інші елементи реле, наприклад Реле зарядки другої АКБ.
Моторний відсік

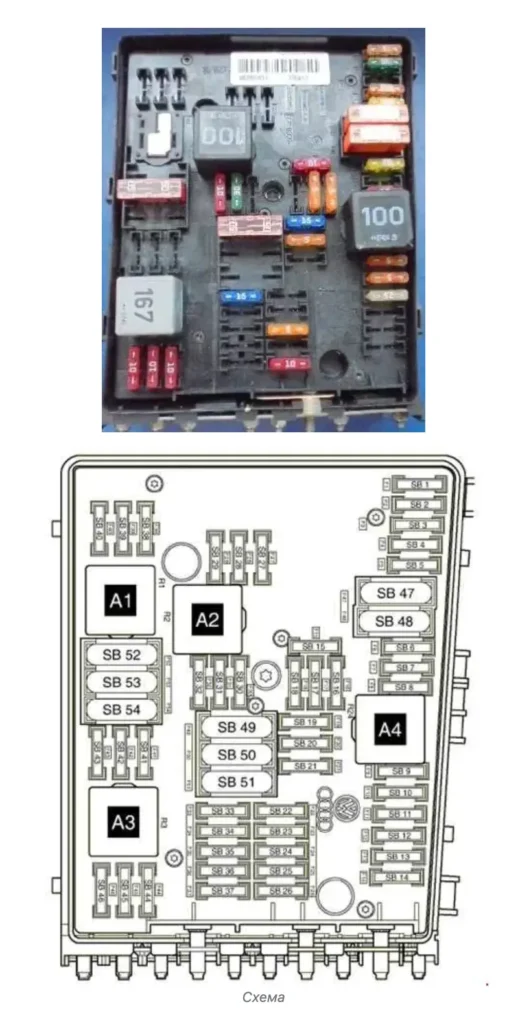

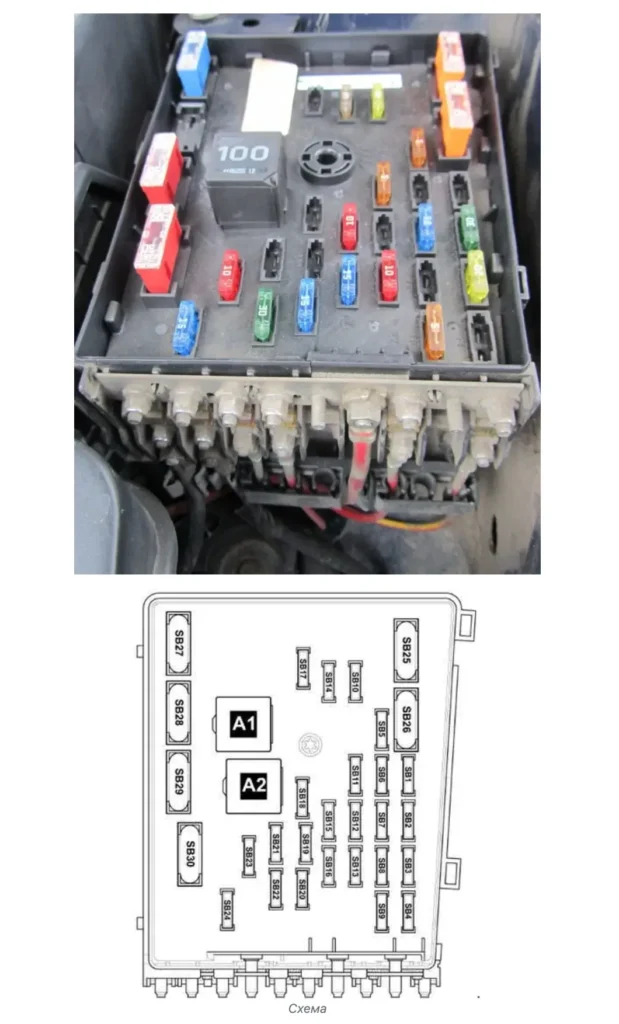

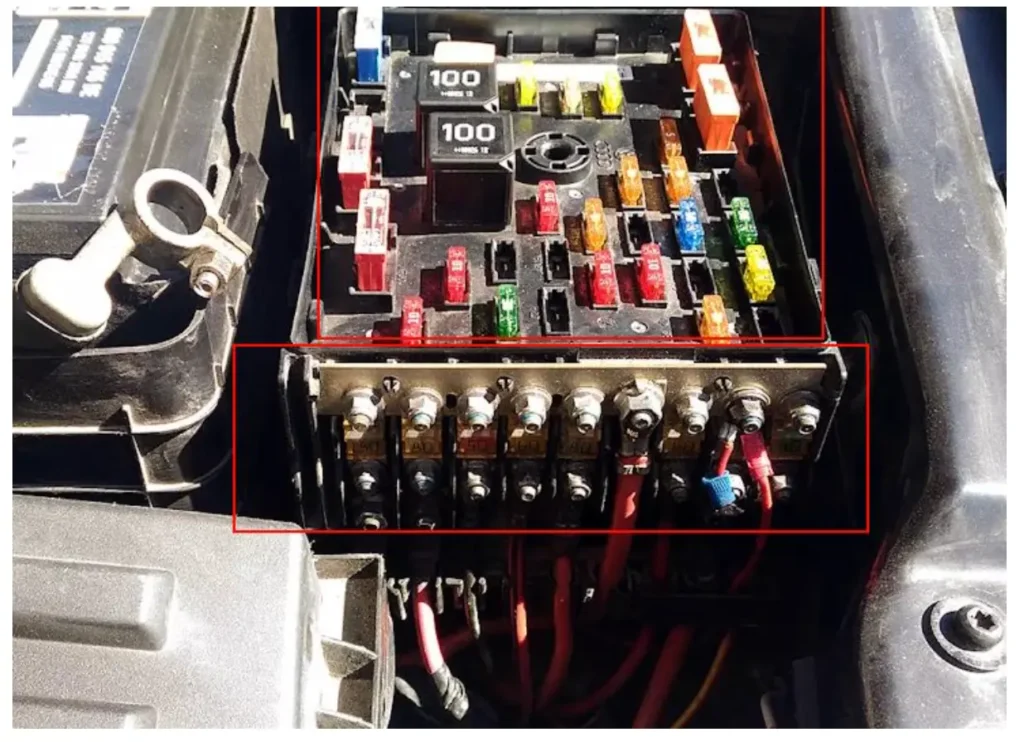

Блок запобіжників і реле розташований зліва в моторному відсіку під захисною кришкою і складається з 2 секцій: монтажної коробки та секції для головних запобіжників великої потужності.Недалеко від нього знаходиться вузол релейного зв’язку.
Коробка монтажна
Тип 1
| № | A | Призначення |
|---|---|---|
| 1 | 15 | Блок Mechatronik КП DSG |
| 2 | 30 | Блок управління ABS |
| 3 | 20 | Звуковий сигнал, Блок управління бортової мережі |
| 4 | 20 | Блок управління системи розпізнавання причепа |
| 5 | 5 | Блок управління для контролю акумуляторної батареї, Блок управління бортової мережі |
| 6 | 5 | Блок управління автоматичної коробки передач |
| 15 | Блок Mechatronik КП DSG | |
| 7 | 15 | Блок управління з дисплеєм для ТВ та радіонавігаційної системи, Головний пристрій, Блок управління з дисплеєм радіонавігаційної системи |
| 30 | Стабілізатор напруги | |
| 8 | 30 | Блок Mechatronik КП DSG |
| 9 | 5 | Блок управління кермової колонки |
| 10 | 20 | Реле паливного насоса (тільки а/м з дизельними двигунами), Блок управління свічок накалювання, Котушки запалювання з вихідним каскадом (циліндри 1 – 4) |
| 11 | 5 | Блок управління у комбінації приладів (тільки а/м з системою Старт-стоп) |
| 12 | 5 | Блок управління електроніки управління мобільного телефону, Антени, Тв-тюнера, Цифрового супутника. |
| 13 | 10 | Реле живлення Motronic, Реле живлення кл. 30, Блок управління двигуна |
| 14 | 25 / 30 | Блок управління двигуна |
| 15 | 5 / 10 | Діагностичний інтерфейс шин даних |
| 16 | 15 | Реле прокачування ОП після вимк. двигуна |
| 10 | Клапан системи рециркуляції ОГ, Електромагнітний клапан обмеження тиску наддуву, Нагрівальний елемент лямбда-зонда | |
| 17 | 40 | Реле малої потужності нагріву, Циркуляційний насос ОП, Запірно-запобіжний клапан 1 газового балона |
| 18 | 10 / 15 / 30 | Датчик якості палива, Клапан високого тиску для роботи на газі |
| 19 | 30 | Підсилювач |
| 20 | 5 | Реле додаткового паливного насоса, Блок управління вентилятора радіатора, Блок управління свічок накалювання |
| 10 | Датчик положення педалі зчеплення, Клапан 1 системи зміни фаз газорозподілу | |
| 15 | Регулятор тиску палива | |
| 21 | 20 | Блок управління додаткового обігрівача |
| 22 | 30 | Блок управління електродвигуна склоочисника |
| 23 | 5 | Датчик магнітного поля для компаса, Блок управління свічок накалювання |
| 10 | Термостат системи охолодження двигуна з електронним управлінням, Блок управління вентилятора радіатора, Електродвигун приводу повітряної заслінки /заслінок впускних каналів, Нагрівальний елемент лямбда-зонда, Клапан газорозподілу та колектора | |
| 24 | 10 / 15 | Блок управління датчика викиду оксидів азоту, Нагрівальний елемент лямбда-зонда |
| 25 | 40 | Блок управління бортової мережі, Ближнє світло, Дальнє світло, Габарити |
| 26 | 40 | Блок управління бортової мережі, Ближнє світло, Дальнє світло, Габарити |
| 27 | 60 | Нагрівальний елемент лобового скла |
| 28 | 40 / 50 | Електродвигун насоса вторинного повітря, Блок управління свічок накалювання |
| 29 | 50 | Блок управління бортової мережі запобіжників, Реле розвантаження контакту X |
| 30 | 50 | Блок управління бортової мережі запобіжників |
Тип 2
| № | A | Позначення запобіжників |
|---|---|---|
| 1 | 5 / 15 | Блок управління автоматичної коробки передач, Блок Mechatronik КП DSG |
| 2 | 30 | Блок управління ABS |
| 3 | 20 | Центральний блок управління системи комфорту, Блок управління системи розпізнавання причепа |
| 4 | 5 | Блок управління бортової мережі |
| 5 | 20 | Звуковий сигнал |
| 6 | 20 | Котушки запалювання з вихідними каскадами |
| 7 | 15 | Регулятор тиску палива |
| 5 | Датчик положення педалі зчеплення | |
| 8 | 10 | Блок управління вентилятора радіатора, Клапан газорозподілу, Клапан ежекційного насоса, Клапан заслінки у впускному колекторі |
| 9 | 5 | Реле циркуляційного насоса |
| 10 | 10 | Реле живлення 2 Motronic, нагрівальний елемент лямбда-зонда |
| 11 | 25 / 30 | Блок управління двигуна |
| 12 | Не використовується | |
| 13 | Не використовується | |
| 14 | Не використовується | |
| 15 | 10 | Циркуляційний насос |
| 16 | 5 | Блок управління кермової колонки |
| 17 | 5 | Блок управління комбінації приладів |
| 18 | 30 | Підсилювач, Блок управління для спецавтомобілів |
| 19 | 15 / 20 | Головний пристрій, Блок управління з дисплеєм радіонавігаційної системи |
| 20 | 20 | Мобільний телефон, ТВ, цифровий супутник |
| 21 | 10 | ТВ-тюнер, Цифровий супутниковий радіо тюнер |
| 22 | 7,5 | Блок управління мультимедійної системи |
| 23 | 10 | Блок управління вентилятора радіатора |
| 5 | Датчик магнітного поля для компаса | |
| 24 | 5 / 10 | Діагностичний інтерфейс шин даних |
| 25 | Не використовується | |
| 26 | 10 | Блок управління двигуна, Реле живлення Motronic |
| 27 | Не використовується | |
| 28 | Не використовується | |
| 29 | Не використовується | |
| 30 | 20 | Блок управління додаткового обігрівача |
| 31 | 30 | Блок управління електродвигуна склоочисника |
| 32 | 10 | Клапан тиску наддуву |
| 33 | 15 | Регулятор тиску палива, Нагрівальний елемент лямбда-зонда |
| 34 | Не використовується | |
| 35 | 20 | Реле для роботи в режимі автономного обігрівача |
| 36 | Не використовується | |
| 37 | Не використовується | |
| 38 | Не використовується | |
| 39 | Не використовується | |
| 40 | Не використовується | |
| 41 | Не використовується | |
| 42 | Не використовується | |
| 43 | Не використовується | |
| 44 | 10 | Діагностичний насос паливної системи |
| 45 | 10 | Лямбда-зонд |
| 46 | 10 | Нагрівальний елемент лямбда-зонда 1 після каталізатора |
| 47 | 40 | Блок управління бортової мережі, Ближнє світло фар, Габаритні вогні |
| 48 | 40 | Блок управління бортової мережі, Ближнє світло фар, Габаритні вогні |
| 49 | Блок управління бортової мережі запобіжників | |
| 50 | Не використовується | |
| 51 | 60 | Реле великої потужності нагріву |
| 52 | 60 | Нагрівальний елемент лобового скла |
| 53 | 50 | Блок управління бортової мережі, Блок запобіжників зліва |
| 54 | 50 | Е/мотор подачі додаткового повітря, Реле свічок накалювання |
| Реле | ||
| А1 | Реле запірних газових клапанів | |
| А2 | Реле прокачування ОП після вимк. двигуна | |
| А3 | Резерв | |
| А4 | Головне реле | |
Основний блок запобіжників
Він складається з запобіжників великої потужності у вигляді плавких вставок.

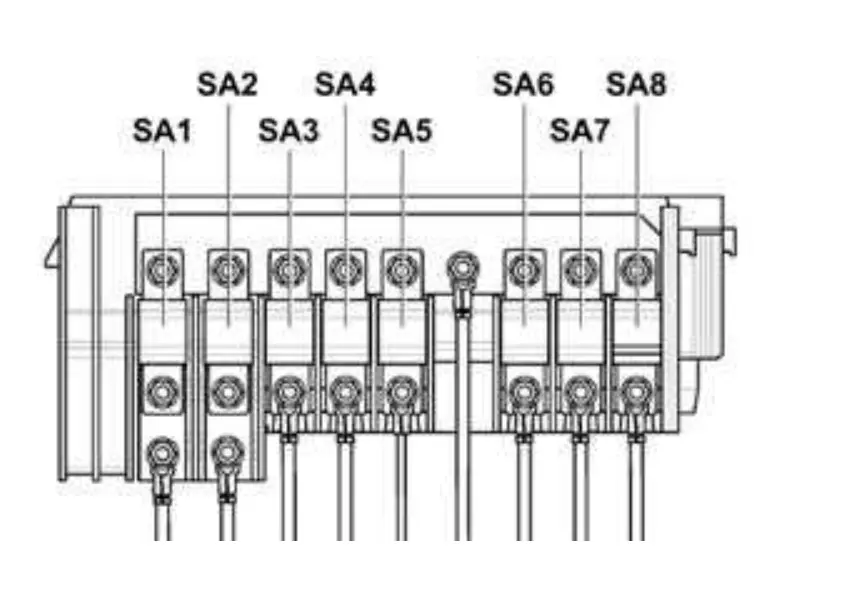

Тип 1
| № | A | Позначення |
|---|---|---|
| 1 | 150 / 180 | Генератор |
| 2 | 80 | Електродвигун електро – підсилювача кермового управління |
| 3 | 50 / 80 | Блок управління вентилятора радіатора |
| 4 | 80 / 100 | Термозапобіжник 1 регулювання положення сидіння, Блок запобіжників зліва / справа |
| 5 | 80 | Блок запобіжників справа (до квітня 2008 року), Термозапобіжник 1 регулювання положення сидіння водія |
| 6 | 80 / 100 | Блок запобіжників зліва / справа |
| 7 | 40 | Блок управління ABS |

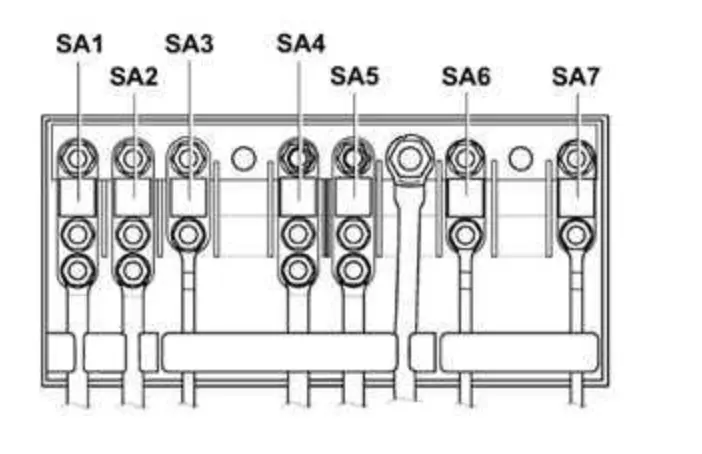

Тип 2
| № | A | Опис |
|---|---|---|
| 1 | 150 | Генератор |
| 2 | 80 | Електродвигун електро – підсилювача кермового управління |
| 3 | 50 / 80 | Блок управління вентилятора радіатора |
| 4 | 60 | Термозапобіжник 1 регулювання положення сидіння, Блок запобіжників зліва / справа |
| 5 | 60 / 80 | Термозапобіжник 1 регулювання положення сидіння, Блок запобіжників зліва / справа |
| 6 | 80 / 100 | Блок запобіжників зліва / справа |
| 7 | 60 | Кабель зарядки другої АКБ |
| 100 | нагрівальний елемент додаткового повітряного обігрівача, Реле великої потужності нагріву | |
| 8 | 40 | Блок управління ABS |
Релейна коробка
| № | Позначення схеми |
|---|---|
| 1 | Реле стартера 1 (643) – тільки для а/м з системою Старт-стоп |
| 2 | Блок управління свічок накалювання (457) |
| 3 | Не використовується |
| 4 | Реле малої потужності нагріву (53) |
| 5 | Реле великої потужності нагріву (100) |
| 6 | Реле стартера 2 (489) – тільки для а/м з системою Старт-стоп |

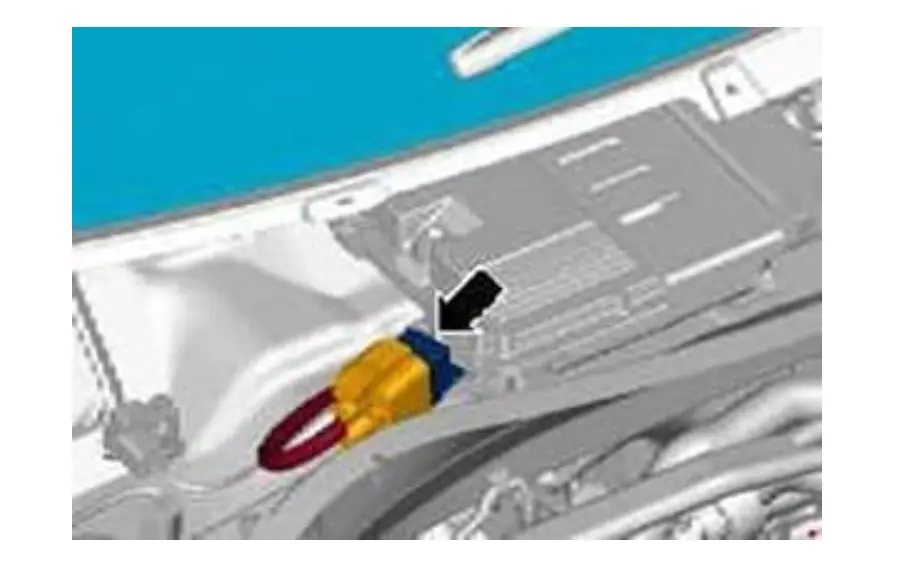

У водовідвідному коробі, поруч із блоком управління двигуна, може знаходитися окреме реле обігріву лобового скла.
Багажне відділення

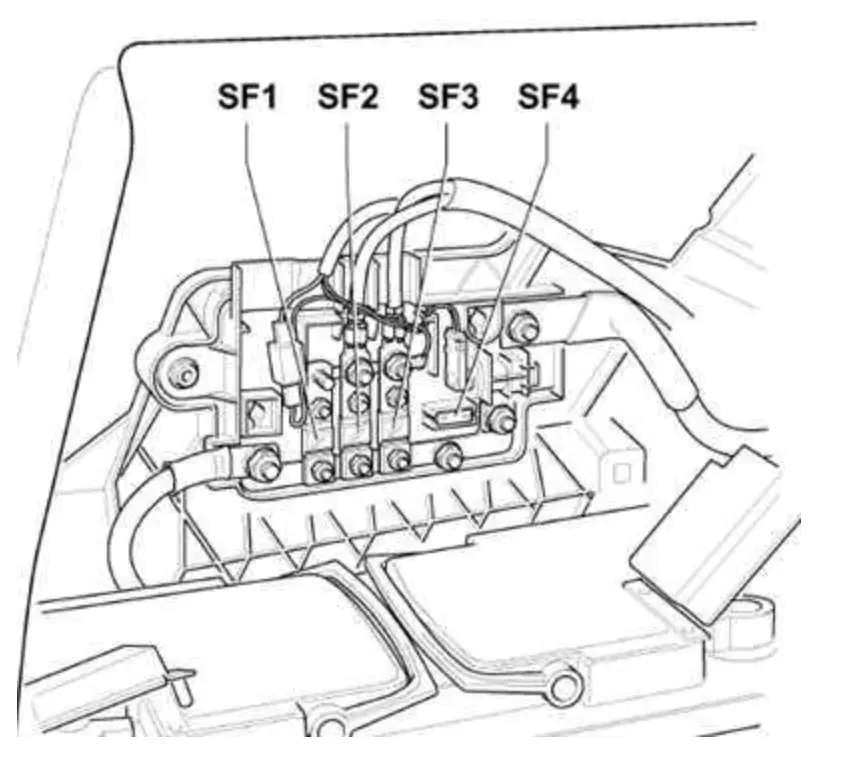

Деякі моделі з акумулятором, встановленим в багажному відділенні, мають додаткові елементи захисту у вигляді запобіжників і реле.
| № | A | Опис |
|---|---|---|
| 1 | 30 | Блок запобіжників зліва / справа |
| 2 | 80 | Запобіжники у комутаційному блоці |
| 3 | 125 | Електроживлення комутаційного блоку |
| 4 | 5 | Блок управління бортової мережі |

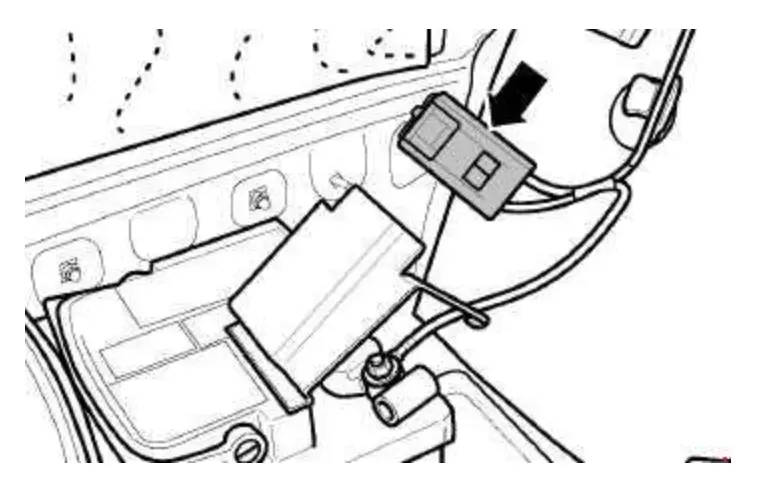

У лівій частині багажного відділення за бічною облицюванням, можуть знаходитися кілька елементів реле: 70А – Limousine, 60А – Variant.
