Модель Volkswagen Passat B5 належить до п’ятого покоління автомобілів Passat, що вироблялися у період 1997–2005 рр. Після проведеного у 2001 році рестайлінгу, модифікація отримала неофіційні позначення Passat B5+ або Passat GP. Даний матеріал містить технічний опис розташування запобіжників та реле Volkswagen Passat B5, повні електричні схеми блоків із призначенням елементів та візуальним прикладом їх виконання. Окремо представлено інформацію щодо запобіжників електричних кіл прикурювача та паливного насоса.
Актуальне позначення запобіжників та реле може відрізнятися від представленого та залежить від комплектації та року випуску автомобіля.

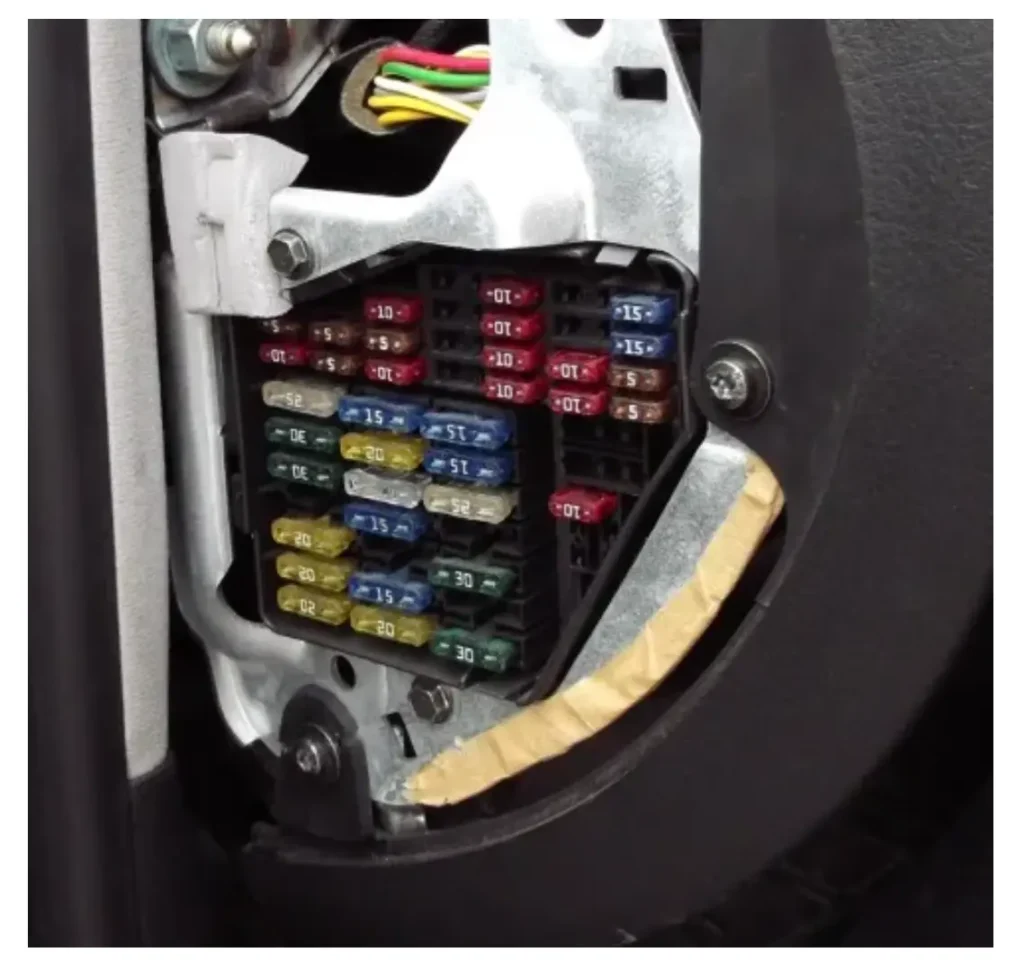

Блок запобіжників
Розташований у торці панелі приладів із боку водія за захисною кришкою.

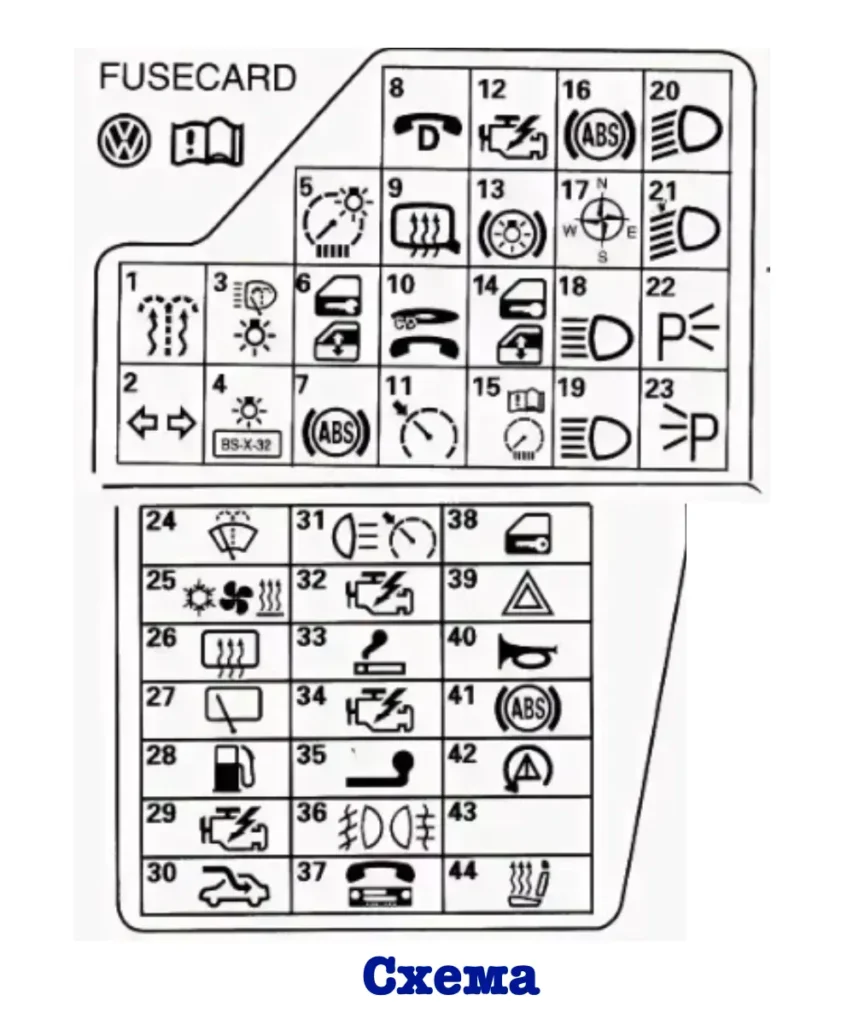

На звороті кришки має бути актуальна схема із призначенням запобіжників чи брошура з описом.
| № | Номінал (А) | Призначення |
| 1 | 5 | Обігрів форсунок склоомивача |
| 2 | 10 | Покажчики поворотів |
| 3 | 5 | Система комфорту, круїз-контроль, клімат-контроль, кондиціонер, модулі керування підігрівом сидінь, дзеркало денного/нічного освітлення, модуль керування та блок керування багатофункціональним кермовим колесом |
| 4 | 5 | Освітлення номерного знака |
| 5 | 10 | Панель приладів, підігрів сидінь дисплей АКПП, перемикач дзеркал, Airbag вказівник зовнішньої температури, навігаційна система, стоянкові вогні |
| 6 | 5 | Центральний замок, плафони для читання |
| 7 | 10 | Системи ABS або Фари заднього ходу, Спідометр, Датчик швидкості автомобіля |
| 8 | 5 | Телефон |
| 9 | 10 | Обігрів дзеркал та дверних замків |
| 10 | 5 | Коректор фар, CD – чейнджер |
| 11 | 5 | Круїз-контроль (АКПП), комбінація приладів |
| 12 | 10 | Вбудована діагностика |
| 13 | 10 | Стоп-сигнали |
| 14 | 10 | Освітлення салону, лампи для читання, протитугінна система, пасажирське дзеркало в козирку |
| 15 | 10 | Панель приладів, АКПП, кондиціонер, навігаційна система |
| 16 | 5 | Система ABS |
| 17 | 10 | Обігрів дверних замків |
| 18 | 10 | Праве дальнє світло |
| 19 | 10 | Ліве дальнє світло |
| 20 | 15 | Праве ближнє світло, електрокоректор фар / 20 |
| 21 | 15 | Ліве ближнє світло, електрокоректор фар |
| 22 | 5 | Праві габаритні вогні |
| 23 | 5 | Ліві габаритні вогні |
| 24 | 25 | Склоочисники лобового скла, насос омивача. Реле переривника склоочисника |
| 25 | 30 | Вентилятор обігрівача, кондиціонер |
| 26 | 30 | Обігрів заднього скла, обігрів дзеркал, рециркуляція повітря |
| 27 | 15 | Задній склоочисник |
| 28 | 15 | Паливний насос |
| 29 | 15 | Управління двигуном |
| 30 | 20 | Електропривод люка у даху |
| 31 | 20 / 15 | Ліхтарі заднього ходу, круїз-контроль, АКПП, діагностичний роз’єм |
| 32 | 20 | Управління двигуном |
| 33 | 15 | Запобіжник прикурювача |
| 34 | 15 | Керування двигуном (запалюванням/ упopскуванням) |
| 35 | 30 | Електророзетка для причепа |
| 36 | 15 | Протитуманні фари |
| 37 | 15 | Телефон, радіо |
| 38 | 15 | Регулювання дзеркал. Дистанційне відмикання лючка бензобака. Склопідйомники. Центральний замок. |
| 39 | 15 | Аварійне освітлення (аварійка) |
| 40 | 25 | Сигнал |
| 41 | 25 | Система ABS (гідро модулятор/насос) або додатковий прикурювач |
| 42 | 40 | Допоміжний повітряний вентилятор 25А Радіо |
| 43 | 5 | S-контакт 10А Елементи керування двигуном |
| 44 | 30 / 15 | Підігрів сидінь |
За прикурювач відповідає запобіжник номер 33 на 15А. А за бензонасос – 28 на 15А. Нагадаємо, що за подачу палива також відповідають ще кілька елементів.

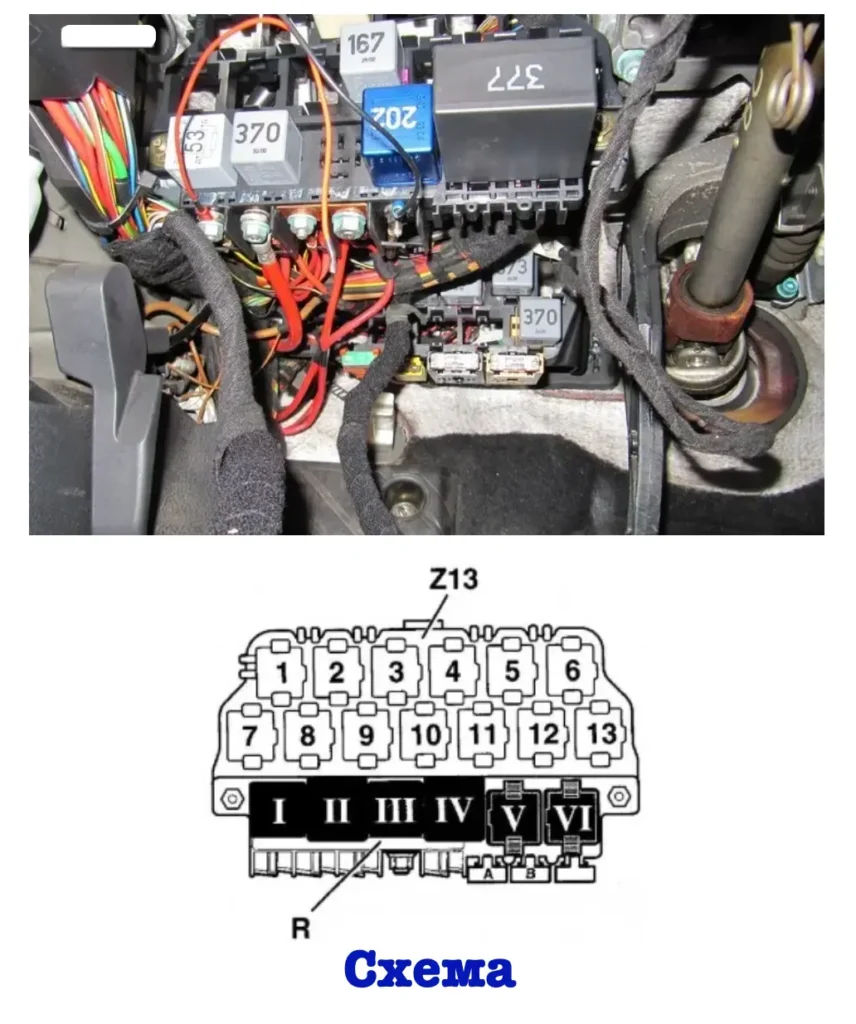

Основний блок реле
Він знаходиться під панеллю, з боку водія, недалеко від кермової рейки.
| Категорія | № | Призначення |
| Реле (R) | I | Реле звукового сигналу |
| II | Проміжне реле контакту X | |
| III | Реле склоочисників | |
| IV | Реле паливного насоса | |
| IV | Реле свічок розжарювання | |
| V | Вільне | |
| VI | Вільне | |
| A | Запобіжник | |
| B | Запобіжник | |
| Реле (Z) | 1 | Реле вентилятора радіатора (Кондиціонер) |
| 2 | Реле муфти зчеплення | |
| 3 | Реле магнітної муфти (Кондиціонер) | |
| 4 | Реле кондиціонера | |
| 5 | Реле паливного насоса на дизельних двигунах | |
| 6 | Реле зовнішнього освітлення / Устаткування таксі | |
| 7 | Реле фар | |
| 8 | Реле свічок розжарювання | |
| 9 | Вільне | |
| 10 | Реле протитуманних фар | |
| 11 | Реле засобів зв’язку | |
| 12 | Реле стартера | |
| 13 | Реле блокування стартера |

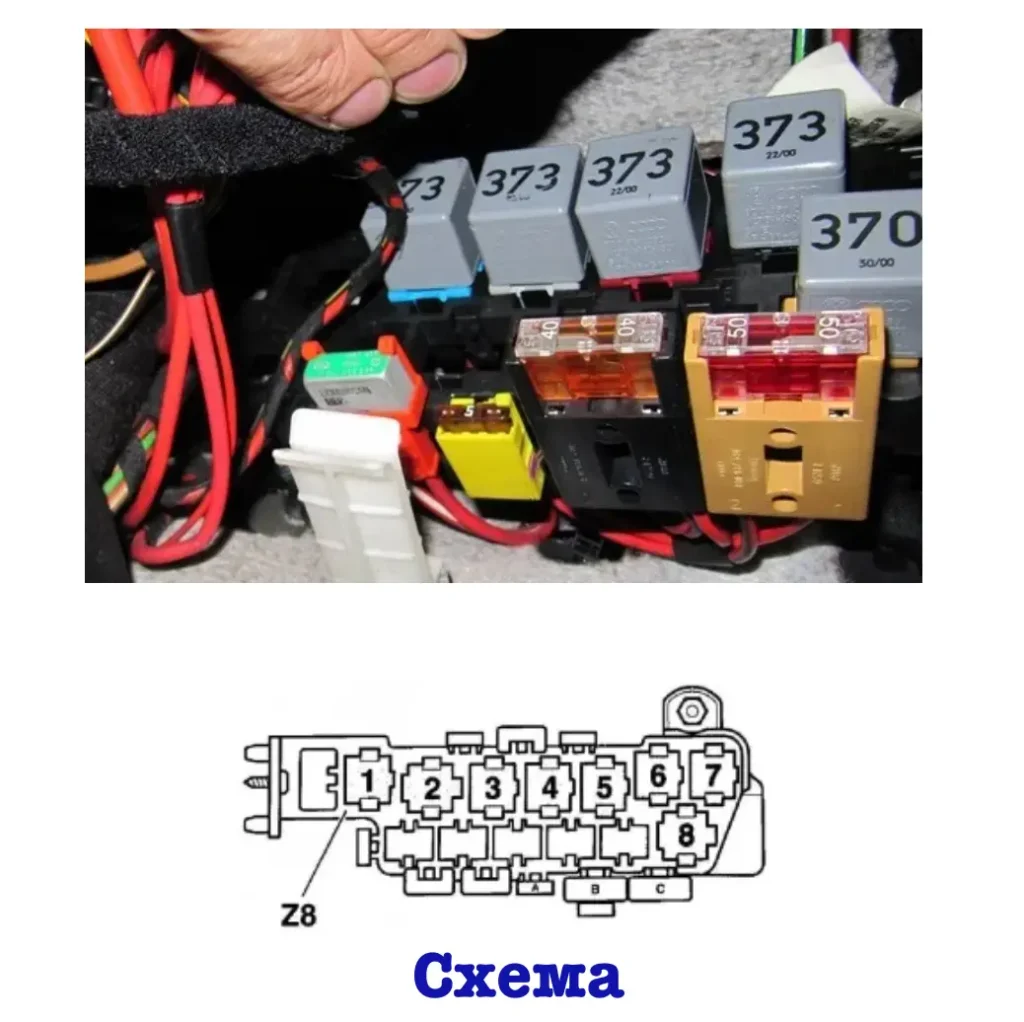

Додатковий блок реле
Встановлюється на машини з підвищеним рівнем електро оснащеності і зветься восьми – контактного. Знаходиться за основним блоком реле.
| № | Опис |
| 1 | Вільне |
| 2 | Реле ABS/EDS/ESC |
| 3 | Реле ABS/EDS/ESC |
| 4 | Реле вентилятора 80 Вт / Реле вентилятора 300 Вт, 1 ступінь |
| 5 | Реле вентилятора для максимальної швидкості |
| 6 | Реле вентилятора 300 Вт, 2 ступінь |
| A | Запобіжник вентилятора, 5А |
| B | Запобіжник вентилятора, 30А |
| C | Запобіжник гідравлічного насоса, 50А |

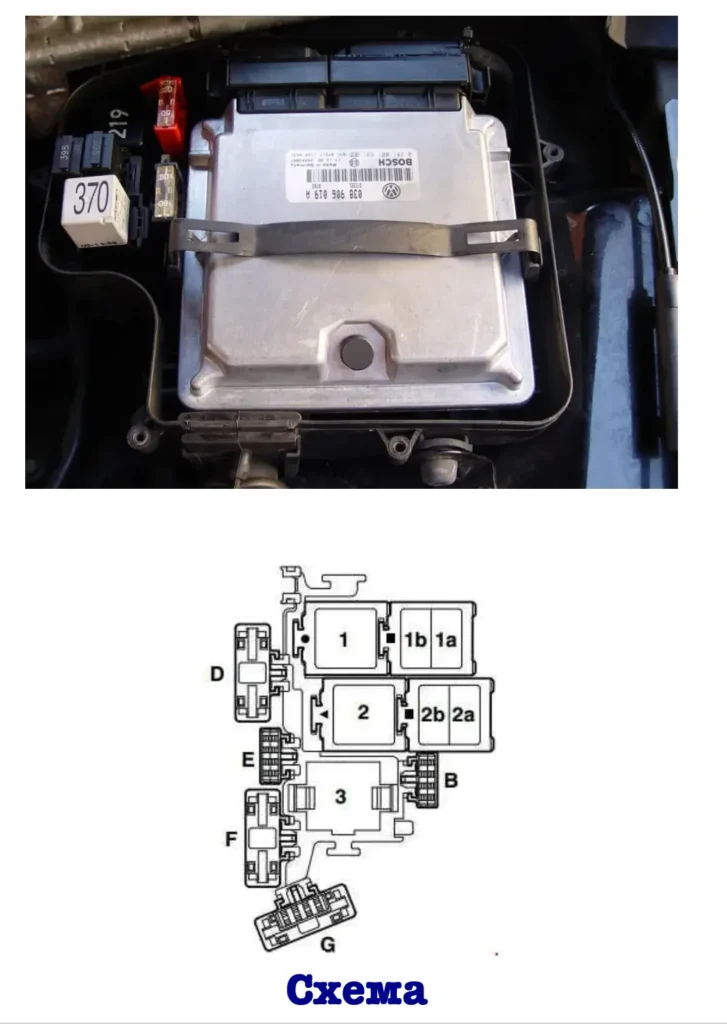

Блок під капотом
Розташований під захисною кришкою, поряд із блоком управління.
| № | Номінал (А) | Призначення запобіжників |
| B | 10A | Запобіжник для форсунок (S116) |
| B | 5A | Запобіжник насоса допоміжної охолоджувальної рідини двигуна |
| D | 50A | Запобіжник вторинного насоса (S130) |
| E | 40A | Запобіжник для клеми котушки запалювання (S115) |
| F | 5A | Запобіжник модуля керування двигуном (ECM) (S102) |
| G | 10A | Запобіжник електроніки двигуна (S282) |
| Позначення реле | ||
| 1 | Реле живлення модуля керування двигуном Motronic (167), код двигуна BDP | |
| 2 | Реле насоса вторинного повітря (AIR) (373), (100) | |
| 3 | Блок живлення модуля керування двигуном Motronic (429), (219) / Реле насоса допоміжної охолоджувальної рідини (ЄС) (53), (411) |
