Класичний седан Volkswagen Jetta 4-го покоління, відомий у Північній Америці, Китаї та деяких азіатських країнах як Volkswagen Bora, розроблений на спільній платформі з Golf IV. Модель випускалася з 1998 по 2005 рік. У цій публікації ми надаємо вичерпну інформацію щодо розташування блоків запобіжників і реле Фольксваген Джетта 4, включаючи детальні схеми, фотографії та опис призначення елементів. Окрему увагу приділено ідентифікації запобіжника, що живить прикурювач.
Електрична система Jetta 4, завдяки уніфікації з Golf IV, має високий ступінь надійності, проте, зважаючи на вік, слід перевіряти стан головного реле запалювання. Несправність цього реле може імітувати проблеми з паливною системою або відмову живлення на діагностичному роз’ємі.
Зверніть увагу, що кількість та призначення елементів можуть відрізнятися. Це залежить від комплектації Вашого Jetta 4.
Блоки в салоні

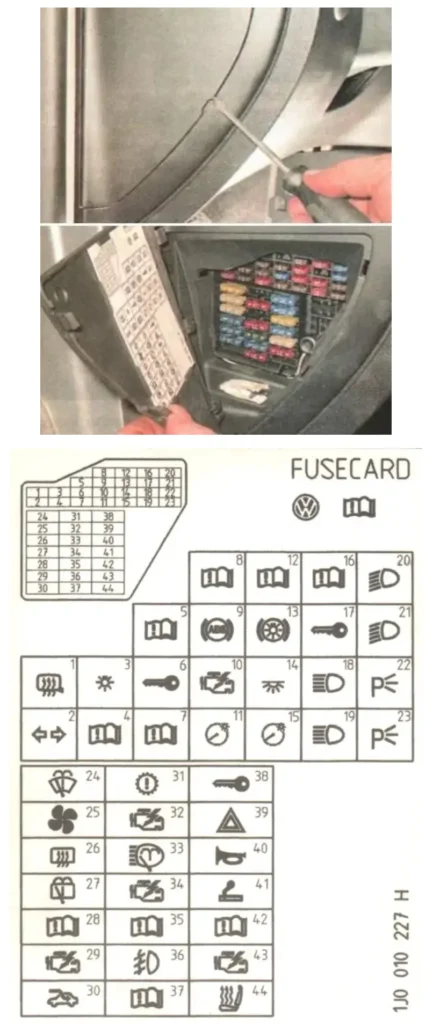

Основний блок запобіжників
Основний блок запобіжників та реле в Jetta 4 / Bora розташований у салоні, на торці панелі приладів (з боку водія). Через особливості конструкції, запобіжники, що відповідають за основні системи двигуна та світло, часто контролюються реле, розміщеними безпосередньо над основним блоком.
| № | A | Опис |
|---|---|---|
| F1 | 10 | Лампа освітлення речового ящика, електрообігрів дзеркал |
| F2 | 10 | Покажчики повороту, аварійна сигналізація, електрокоректор світла Фар |
| F3 | 5 | Реле протитуманних фар, регулятор освітлення |
| F4 | 5 | Лампи ліхтарів освітлення номерного знака |
| F5 | 7,5 | Кондиціонер, система керування двигуном, електропривод дзеркал, обігрів сидінь |
| F6 | 5 | Центральне блокування замків та електричні склопідйомники |
| F7 | 10 | Лампи світла заднього ходу |
| F9 | 5 | АБС, система стабілізації руху, система управління тяговою силою |
| F10 | 15 | Електронний блок керування (ЕБУ) |
| F11 | 5 | Щиток приладів |
| F12 | 7,5 | Живлення діагностичного приладу |
| F13 | 10 | Лампи сигналів гальмування |
| F14 | 10 | Лампи освітлення салону |
| F15 | 5 | Щиток приладів, система стабілізації руху |
| F18 | 10 | Права фара (дальнє світло) |
| F19 | 10 | Ліва фара (дальнє світло) |
| F20 | 15 | Права фара (ближнє світло), права фара (газорозрядна лампа), керування світлом фар з газорозрядними лампами |
| F21 | 15 | Ліва фара (ближнє світло), ліва фара (газорозрядна лампа) |
| F22 | 5 | Лампа габаритного світла (права фара) |
| F23 | 5 | Лампа габаритного світла (ліва фара) |
| F24 | 20 | Електродвигун очищувача вітрового скла, електродвигун склоомивача |
| F25 | 25 | Електровентилятор обігрівача, кондиціонер |
| F26 | 25 | Електрообігрів заднього скла |
| F27 | 15 | Електродвигун очищувача скла дверей багажного відділення |
| F28 | 15 | Паливний насос |
| F29 | 15 | Електронний блок керування, запалювання |
| F31 | 20 | Автоматична коробка передач |
| F32 | 10 | Форсунки |
| F34 | 10 | Система керування двигуном |
| F35 | 30 | Гніздо 12 В |
| F36 | 15 | Протитуманні фари |
| F37 | 10 | Автомагнітола, система “комфорт”, центральне блокування, електричні склопідйомники |
| F38 | 15 | Лампа освітлення багажника, центральне блокування, кришка лючка горловини паливного бака |
| F39 | 15 | Аварійна сигналізація |
| F40 | 20 | Звуковий сигнал |
| F41 | 15 | Запобіжник прикурювача |
| F42 | 15 | Автомагнітола |
| F43 | 10 | Система керування двигуном |
| F44 | 15 | Обігрів сидінь |
За прикурювач відповідає запобіжник номер 41 на 30А.

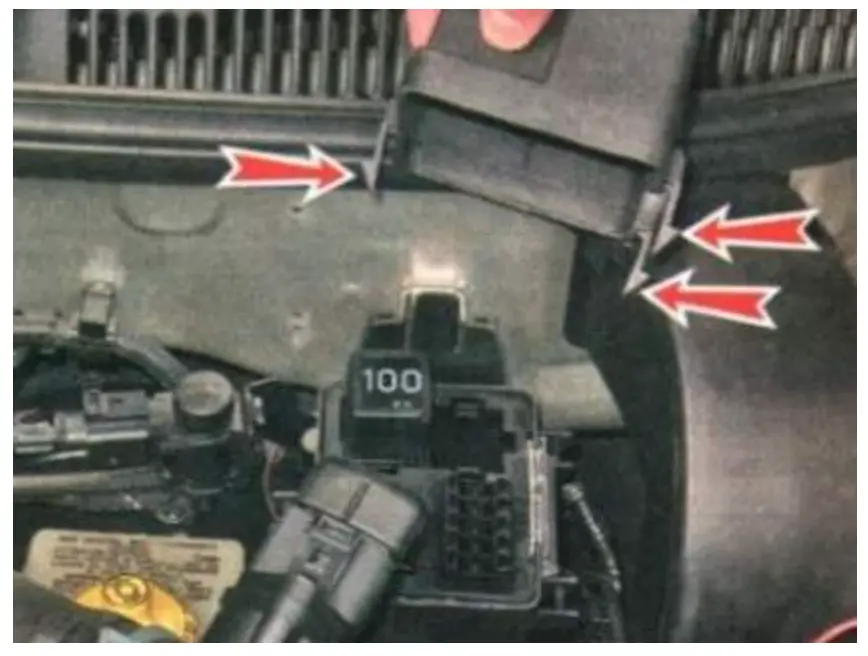

Блок із реле
Основний блок із реле розташований під самою панеллю, з боку водія.
| № | Позначення |
|---|---|
| 1 | основна панель |
| 2 | додаткова панель |
| К1 | реле звукового сигналу |
| К2 | комутаційне реле контакту “X” |
| K4 | реле паливного насоса |
| K5 | блок керування роботою склоочисника |
| K5 | блок керування обігрівом сидіння переднього пасажира |
| K6 | блок керування обігрівом сидіння водія |
| K7 | розмикальне реле ламп сигналу гальмування |
| K8 | реле прикурювача |
| k11 | реле світла заднього ходу і блокування стартера |
| S37 | додатковий запобіжник електросклопідйомників |
| S111 | додатковий запобіжник протиугінної сигналізації |
| S114 | додатковий запобіжник протиугінної сигналізації |
Додатковий блок реле розташовується під капотом на перегородці.
Там можуть перебувати реле: увімкнення насоса вторинного повітря або свічок напруження. Реле покажчиків поворотів і аварійної сигналізації вбудовано в сам вимикач аварійної сигналізації. А блок керування електровентиляторами системи охолодження встановлено на лівому лонжероні під акумуляторною батареєю.

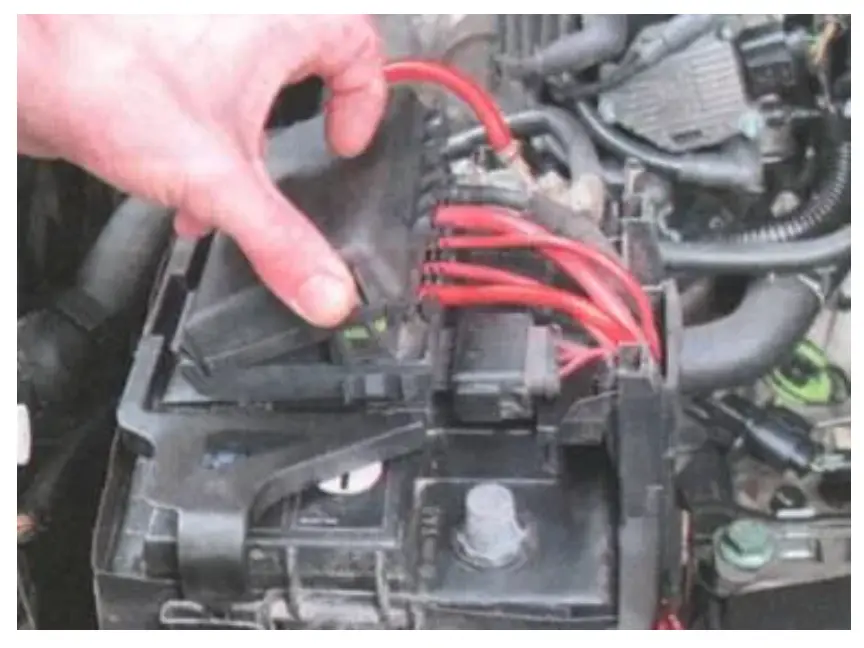

Моторний відсік
Він розташований на кришці акумулятора.

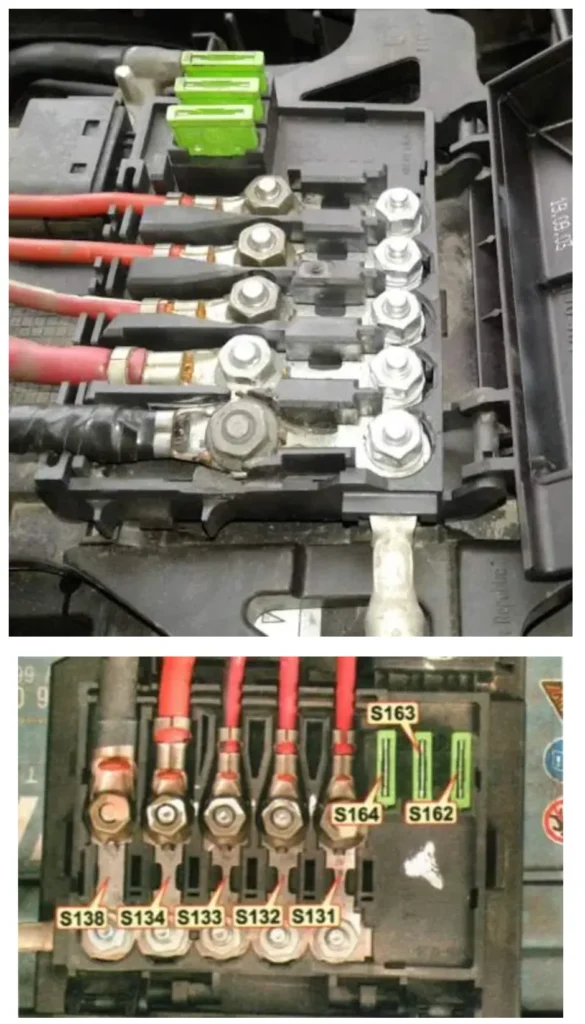

Складається з відділу запобіжників і плавких вставок високої потужності.
| № | A | Позначення |
|---|---|---|
| S131 | 50 | Насос вторинного повітря |
| S132 | 50 | Система управління двигуна |
| S133 | 40 / 50 | Електродвигун вентилятора системи охолодження двигуна |
| S134 | 110 | Електрообладнання |
| S138 | 110 / 150 | Вивід “В+” генератора |
| S162 | 30 | АБС |
| S163 | 30 | АБС |
| S164 | 30 | Електродвигун вентилятора системи охолодження двигуна |
