Volkswagen Golf 7-го покоління – автомобіль, що випускався у період 2013–2020 років у кузовах хетчбек та універсал з турбованими двигунами. Ця стаття містить докладну інформацію про розташування блоків запобіжників і реле, а також їхні схеми та позначення елементів. Ми акцентуємо увагу на визначенні запобіжника прикурювача.
Запобіжник прикурювача в Фольксваген Гольф 7 (зазвичай 20A) має важливе значення, оскільки може контролювати не лише передню 12V розетку, а й додаткові розетки у багажнику чи задньому ряду. Перегорання цього запобіжника часто є індикатором перевантаження ланцюга зовнішніми пристроями (наприклад, потужним інвертором).
Призначення елементів у схемах може мати відмінності залежно від комплектації, року випуску та країни постачання. Тому, у разі сумнівів чи виникнення технічних труднощів, доцільно звернутися по допомогу до офіційного дилера.
Пасажирський салон

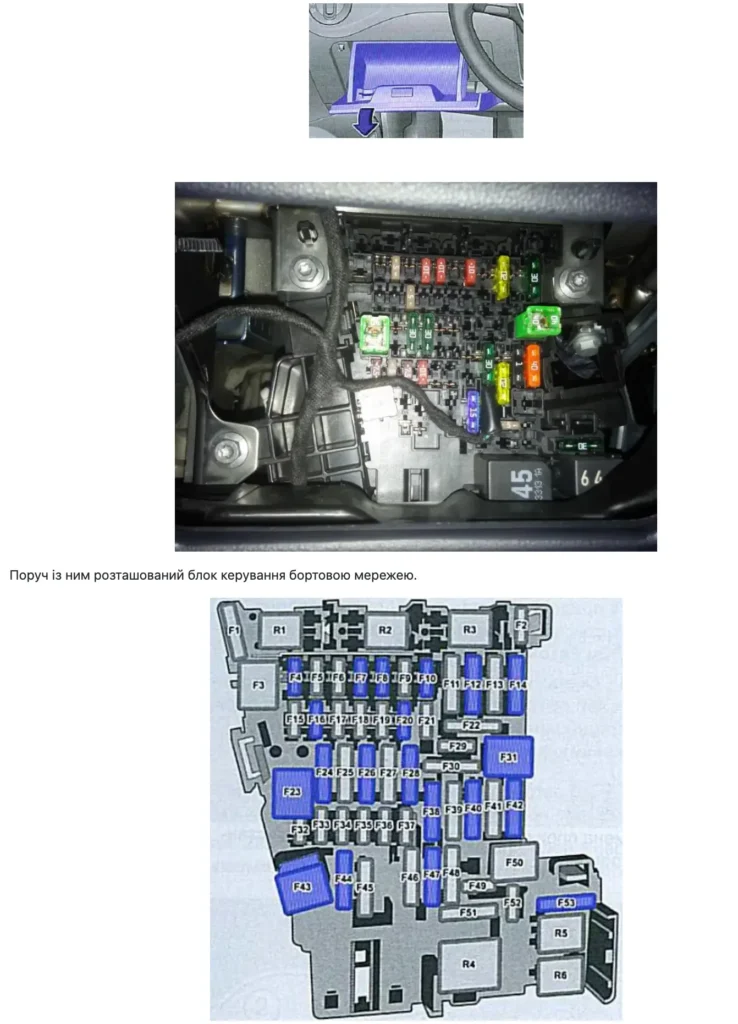

Він розташований за бардачком з боку водія.Щоб отримати доступ, міцно потягніть ліву сторону в напрямку стрілки.
| № | A | Опис |
|---|---|---|
| F1 | — | |
| F2 | — | |
| F3 | — | |
| F4 | 10 | Блок керування бортовою мережею, Протиугінна система (7,5А) Панель керування інформаційно-командної системи (Infotainment) |
| F5 | 5 | Шина даних на борту діагностичного інтерфейсу |
| F6 | 5 | Датчик протиугінної системи |
| F7 | 10 | Регулятори опалення та кондиціонування, Модуль керування обігрівачем, Блок керування Climatronic, Модуль керування кондиціонером, Важіль селектора АКП, Допоміжний радіатор обігрівача охолоджувальної рідини двигуна, Реле обігріву заднього скла, Приймач частоти, Реле обігріву заднього скла, Реле частоти |
| F8 | 10 | Поворотний вимикач світла, Кнопка електромеханічного стоянкового гальма, Датчик вологості, дощу і світла, Діагностичне з’єднання |
| F9 | — | |
| F10 | 10 | Керування дисплеєм |
| F11 | 10 | Модуль керування повним приводом |
| F12 | 20 | Модуль керування інформаційною електронікою, Компоненти системи Infotainment |
| F13 | 15 | Електронний модуль керування демпфуванням |
| F14 | 30 | Модуль керування вентилятором припливного повітря |
| F15 | 10 | Електронний блок керування замком рульової колонки |
| F16 | 7,5 | Підсилювач 2-смугового сигналу мобільного зв’язку (телефон), Антенний підсилювач, Перетворювач напруги для зарядного USB-модуля |
| F17 | 5 | Модуль керування комбінації приладів |
| F18 | 7,5 | Камера заднього виду, Вимикач розблокування задньої кришки |
| F19 | 7,5 | Доступ / запуск системного інтерфейсу |
| F20 | 15 | Регулювання положення сидіння |
| F21 | — | |
| F22 | — | |
| F23 | 40 | Блок керування бортовою мережею, фара і зовнішнє освітлення |
| F24 | 30 | Модуль керування люком у даху з електроприводом |
| F25 | 30 | Модуль керування дверцят водія та пасажира |
| F26 | 20 | Блок керування бортовою мережею, 30А Переднє сидіння з підігрівом |
| F27 | 30 | Модуль керування цифровою звуковою системою |
| F28 | 20 | Модуль керування причепом |
| F29 | — | |
| F30 | 25 | Модуль керування натягувачем ременя безпеки |
| F31 | 40 | Блок керування бортовою мережею, фара і зовнішнє освітлення |
| F32 | 7,5 | Система допомоги водієві фронтальної камери, Модуль керування дистанційним керуванням, Модуль керування системою допомоги при паркуванні, Модуль паралельного керування паркуванням |
| F33 | 5 | Модуль керування подушками безпеки |
| F34 | 7,5 | Вимикач світла, Внутрішнє дзеркало заднього виду, Кнопка індикації контролю тиску в шинах, Вимикач ліхтаря заднього ходу, Датчик якості повітря, Кнопка електромеханічного гальма стоянки, Датчик якості повітря |
| F35 | 10 | Діагностичний роз’єм, Автоматичне затемнення внутрішнього дзеркала заднього виду, Регулювання кута повороту та дальнього світла фар, Електродвигун регулювання світла фар |
| F36 | 10 | Денне ходове світло і стоянкові ліхтарі та модуль їх керування – правий |
| F37 | 10 | Денне ходове світло і стоянкові ліхтарі та модуль їх керування – лівий |
| F38 | 20 | Блок керування причепа |
| F39 | 30 | Модуль керування дверцят переднього пасажира, електродвигун заднього правого скла, модуль керування дверцят водія, електродвигун регулятора лівого заднього скла |
| F40 | 20 | Прикурювач, розетка 12V |
| F41 | 10 | Блок керування електронікою рульової колонки |
| F42 | 40 | Блок керування бортовою мережею, Склоомивач, Центральний замок |
| F43 | 30 | Блок керування бортовою мережею |
| F44 | 15 | Модуль управління причепа |
| F45 | 15 | Регулювання сидіння водія та пасажира |
| F46 | — | |
| F47 | 15 | Електродвигун склоочисника заднього скла |
| F48 | — | |
| F49 | 5 | Датчик положення педалі зчеплення, реле стартера |
| F50 | — | |
| F51 | 25 | Модуль керування натягувачем ременя безпеки правого переднього сидіння |
| F52 | — | |
| F53 | 30 | Обігрів заднього скла |
| Реле | ||
| R1 | Реле системи дозування відновника -J963- | |
| R2 | — | |
| R3 | — | |
| R4 | Реле електроживлення клеми 15 -J329- | |
| R5 | Реле обігріву заднього скла -J9- | |
| R6 | Розеткове реле -J807- | |
За прикурювач відповідає запобіжник номер 40 на 20А.
Моторний відсік

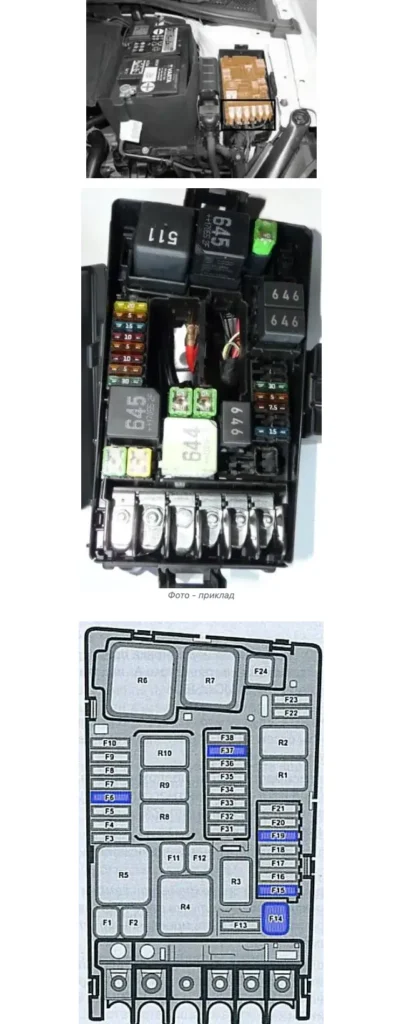

Він розташований з лівого боку моторного відсіку, поруч з акумулятором і закритий захисною кришкою.
| № | A | Призначення |
|---|---|---|
| F1 | 40 | Блок управління ABS |
| F2 | 40 | Блок управління ABS |
| F3 | 15 | Модуль керування двигуном |
| F4 | 5 | Термодатчик рівня оливи, Клапан регулювання тиску оливи, Реле теплової потужності, Регулятор впускного розподільчого валу циліндрів, Датчик концентрації етанолу |
| F5 | 10 | Регулятор тиску та клапан дозатора палива |
| F6 | 5 | Вимикач стоп-сигналу |
| F7 | 7,5 | Клапан регулятора тиску палива, Електромагнітний клапан контуру охолодження , Насос охолодження наддувного повітря 10А Насос підтримки обігрівача |
| F8 | 10 | Датчика кисню (лямбда-зонда) |
| F9 | 5 | Котушка запалювання 20А Нагрівальний елемент раннього випаровування палива |
| F10 | 15 / 20 | Модуль керування паливним насосом |
| F11 | 40 | Нагрівальний елемент автономного обігрівача |
| F12 | 40 | Нагрівальний елемент автономного обігрівача |
| F13 | 30 | Коробка передач (Блок Mechatronik КП DSG) |
| F14 | 40 | Обігрів вітрового скла |
| F15 | 15 | Звуковий сигнал |
| F16 | 20 | Реле електроживлення електронних компонентів двигуна 7,5А Реле запірних газових клапанів |
| F17 | 7,5 | Блок керування двигуном Motronic, реле живлення, АБС |
| F18 | 5 | Модуль контролю батареї, Шина даних на борту діагностичного інтерфейсу |
| F19 | 30 | Модуль керування електродвигуном склоочисника |
| F20 | 20 | Протиугінна система, сигнал |
| F21 | — | |
| F22 | 5 | Модуль керування двигуном |
| F23 | 30 | Стартер |
| F24 | 40 | Нагрівальний елемент автономного обігрівача |
| F25 | — | |
| F26 | — | |
| F27 | — | |
| F28 | — | |
| F29 | — | |
| F30 | — | |
| F31 | 15 | Вакуумний насос гальмівної системи |
| F32 | — | |
| F33 | — | |
| F34 | 15 | Блок керування блокування міжколісного диференціала |
| F35 | 7,5 | Реле кліматичної установки |
| F36 | — | |
| F37 | 20 | Модуль керування автономним опалювачем |
| F38 | — | |
| Реле | ||
| R1 | Реле стартера 1 -J906- | |
| R2 | Реле стартера 2 -J907- | |
| R3 | Реле звукового сигналу -J413- | |
| R4 | Реле високої теплової потужності -J360- | |
| R5 | Головне реле -J271- (бензин) / Реле електроживлення клеми 30 -J317- (дизель) | |
| R6 | Блок керування автоматики розжарювання -J179- (бензин) | |
| R7 | Реле малої теплової потужності -J359- (дизель) | |
| R8 | Реле електроживлення компонентів двигуна -J757- (бензиновий двигун 2,0 л) | |
| R9 | Реле обігріву вітрового скла -J47- | |
| R10 | Реле 2 обігріву вітрового скла -J611- | |
Вичерпна інформація про будову електросистеми Golf 7 міститься у спеціалізованому навчальному посібнику: завантажити.
