Volkswagen Golf 2-го покоління, вироблений у період 1983–1992 років, був глобальною моделлю, що зазнала значного рестайлінгу 1987 року. У цій статті представлено докладне керівництво з обслуговування електрообладнання, що включає опис, схеми та фотографії розташування блоків запобіжників і реле Фольксваген Гольф 2. Ми відзначимо запобіжник, що відповідає за прикурювач. Зверніть увагу: фактичне призначення елементів залежить від комплектації та року випуску; точна схема нанесена на внутрішній стороні кришки блоку.
У Golf II часто використовувався центральний блок, який поєднував функції запобіжників та реле. Несправність одного з реле (наприклад, реле паливного насоса або керування запалюванням) може бути помилково прийнята за перегорілий запобіжник. Тому для точної діагностики необхідно вміти ідентифікувати функції реле.

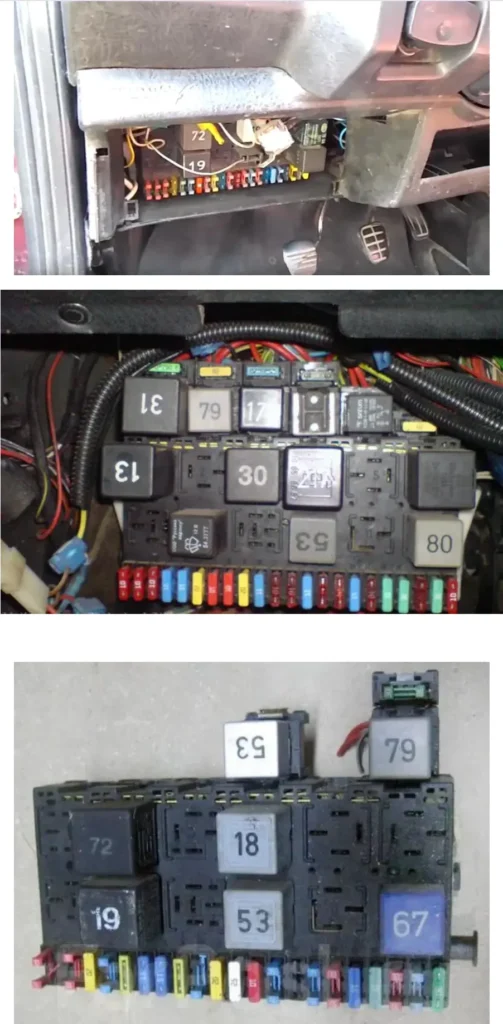

Блок запобіжників і реле
Знаходиться в салоні під панеллю приладів, з боку водія під захисним кожухом.

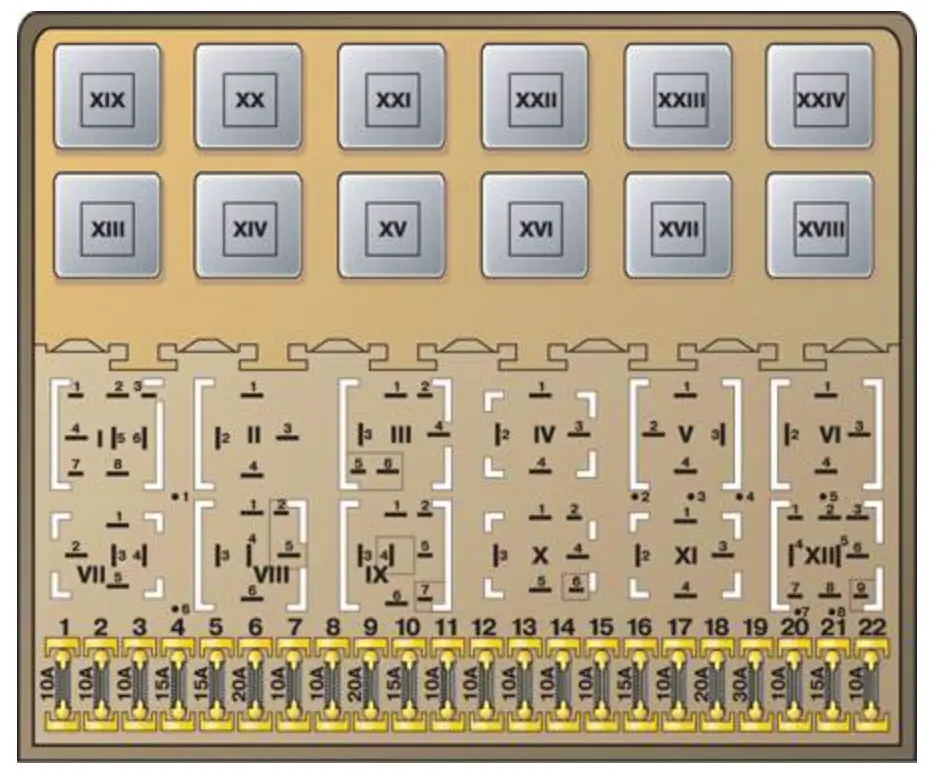

Тип 1 (моделі до 08.1987 року)
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 30 | Електровентилятор |
| 2 | 10 | Стоп-сигнал |
| 3 | 10 | Прикурювач, радіоприймач, годинник, плафон освітлення салону |
| 3 | 15 | Аварійна сигналізація |
| 5 | 15 | Паливний насос |
| 6 | 15 | Протитуманна фара |
| 7 | 10 | Задній лівий ліхтар габаритного світла |
| 8 | 10 | Задній правий ліхтар габаритного світла |
| 9 | 10 | Дальнє світло правої фари, контрольна лампа дальнього світла фар |
| 10 | 10 | Дальнє світло лівої фари |
| 11 | 15 | Склоочисник, омивач вітрового скла, омивач фар |
| 12 | 15 | Склоочисник та омивач скла дверцят задка, контрольна лампа рівня охолоджувальної рідини, зовнішнє дзеркало заднього виду з електроприводом |
| 13 | 20 | Обігрів заднього скла дверцят задка, обігрівач зовнішнього дзеркала заднього виду |
| 14 | 20 | Вентилятор отопителя |
| 15 | 10 | Ліхтар заднього ходу, лампа освітлення схеми вибору передач (автоматична коробка) |
| 16 | 15 | Звуковий сигнал високого тону |
| 17 | 10 | Автоматичний пусковий пристрій карбюратора, електричний підігрівач впускної труби, клапан вимкнення подачі палива на примусовому холостому ходу |
| 18 | 10 | Звуковий сигнал високого і низького тону, обігрів переднього сидіння, лампа увімкнення стоянкового гальма |
| 19 | 10 | Покажчик повороту |
| 20 | 10 | Ліхтар освітлення номерного знака, лампа освітлення речового ящика, протитуманні фари |
| 21 | 10 | Ближнє світло лівої фари |
| 22 | 10 | Ближнє світло правої фари |
У цьому виконанні за прикурювач відповідає запобіжник номер 3 на 10А.
| № | Позначення реле |
|---|---|
| I | Вільне |
| II | Реле підігрівача впускної труби Реле паливного насоса Реле свічок розжарювання |
| III | Реле сигналізації ременів безпеки |
| IV | Реле сигналізації вибору передач |
| V | Реле кондиціонера |
| VI | Реле звукових сигналів |
| VII | Реле протитуманних фар |
| VIII | Реле розвантаження контактів х |
| IX | Вільне |
| X | Реле омивача |
| XI | Реле склоочисника та омивача скла дверей задка |
| XII | Реле аварійної сигналізації |
| XIII | Реле сигналізації ременів безпеки |
| XIV | Реле сигналізації ременів безпеки, підігріву заднього скла, контрольна лампа тиску |
| XV | Реле омивача фар |
| XVI | Реле збільшення частоти обертання холостого ходу |
| XVII | Запобіжник заднього протитуманного ліхтаря, кондиціонера |
| XVIII | Реле вентилятора Реле сигналізатора аварійного рівня охолоджувальної рідини |
| XIX | Запобіжник склопідйомника |
| XX | Реле підігріву сидіння водія |
| XXI | Реле підігріву сидіння пасажира |
| XXII | Реле вимкнення палива під час примусового холостого ходу |
| XXIII | Вільне |
| XXIV | Вільне |

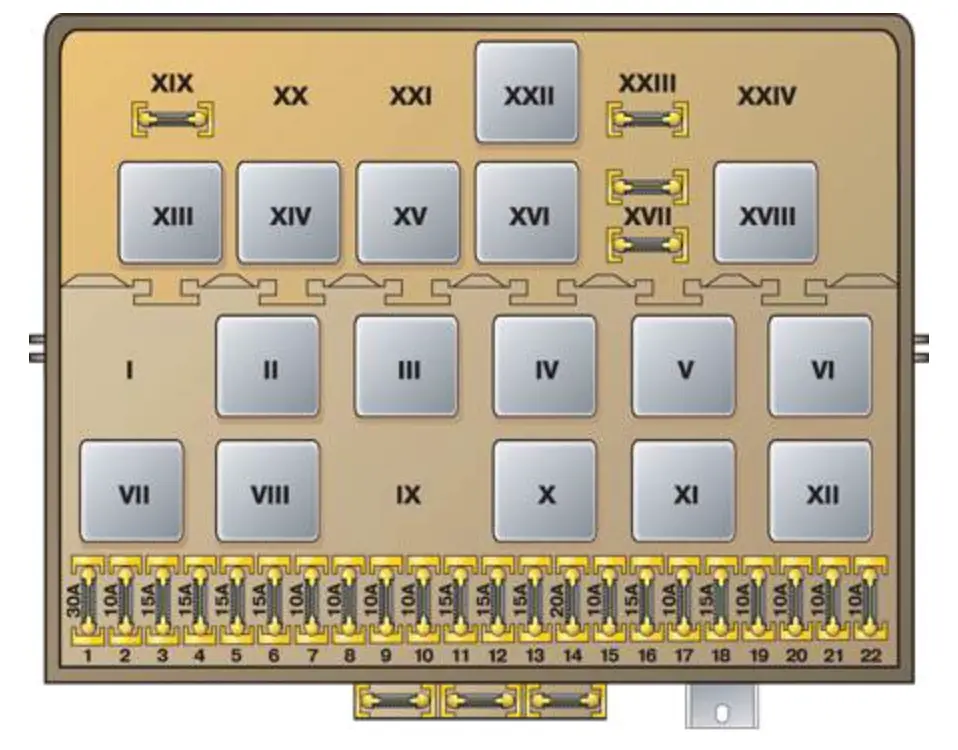

Тип 2 (моделі з 08.1987)
| № | A | Призначення запобіжників |
|---|---|---|
| 1 | 10 | Ближнє світло лівої фари |
| 2 | 10 | Ближнє світло правої фари |
| 3 | 10 | Лампа підсвічування приладів, ліхтар освітлення номерного знака |
| 4 | 15 | Лампа освітлення речового ящика |
| 5 | 15 | Склоочисник та омивач вітрового скла |
| 6 | 20 | Вентилятор обігрівача |
| 7 | 10 | Правий задній ліхтар, лампа стоянкового світла |
| 8 | 20 | Обігрів заднього скла |
| 9 | 15 | Протитуманні фари |
| 10 | 10 | Дальнє світло лівої фари |
| 11 | 10 | Дальнє світло правої фари |
| 12 | 10 | Звуковий сигнал |
| 13 | 10 | Ліхтар заднього ходу, підігрів омивача |
| 14 | 10 | Клапан відсічення палива (дизельний двигун) |
| 15 | 15 | Панель приладів |
| 16 | 10 | Аварійна сигналізація |
| 17 | Вільний | |
| 18 | 30 | Електровентилятор, реле кондиціонера |
| 19 | 10 | Стоп-сигнал |
| 20 | 15 | Плафон освітлення салону |
| 21 | 10 | Радіоприймач і прикурювач |
У цьому виконанні за прикурювач відповідає запобіжник номер 21.
| № | Призначення реле |
|---|---|
| I | Реле кондиціонера |
| II | Реле склоочисника задніх дверей |
| III | Реле системи запалювання |
| IV | Реле розвантаження контактів х |
| V | Реле сигналізатора аварійного рівня охолоджувальної рідини |
| VI | Реле аварійної сигналізації |
| VII | Реле омивача фар |
| VIII | Реле перемикання режимів склоочисника |
| IX | Реле сигналізації ременів безпеки |
| X | Реле протитуманних фар |
| XI | Реле звукового сигналу високого і низького тону |
| XII | Реле свічок розжарювання |
| XIII | Реле електровентилятора |
| XIV | Реле підігріву впускної труби |
| XV | Реле насоса ABS |
| XVI | Реле ABS |
| XVII | Вільне |
| XVIII | Вільне |
| XIX | Реле автоматичної трансмісії |
| XX | Реле керування свічок розжарювання |
| XXI | Реле склопідіймача |
| XXII | Запобіжник АБС |
| XXIII | Запобіжник кондиціонера |
| XXIV | Запобіжник склопідйомника |
Загальне призначення реле
4 або 29 – реле сигналізації не пристебнутих ременів безпеки
13 – комресор кондиціонера
15 – ПТФ
18 – розвантаження шини Х
19 або 99 – двірники лобового скла (99 – з регульованою паузою)
21 – аварійної сигналізації покажчики повороту
22 – покажчики поворотів причепа
30, 32 – Реле системи впорскування та запалювання
31 – реле клапана дополнительного воздуха
32 – живлення ЕБУ
33 – омивач фар
36 – зумер (сигналізатор про вимкнені габарити)
42 – реле перегріву двигуна (також 43)
43 – індикатор падіння рівня охолоджувальної рідини (до 91р.в.)
46 – реле часу передпускового підігріву
53 – сигнал двотон. (однотон.- перемичка)
54 – відключення електроенергії на прнуді. XX
55 – збільшення видачі палива примусово. XX
61 – обігрів впускного колектора
67 або 80 – бензонасос
72 – задний дворник
83 – реле блокування муфти вільного ходу (тільки на моделі Syncro)
90 – реле топливного насоса продувки
167 – Реле паливного насоса або передпускового обігрівача (дизель)
У довільному порядку можуть бути встановлені:
220 – реле after-run
13 – електромагнітної муфти приводу привода заслінки повітропритоку
79 – ЕБУ АБС
78 – насос АБС
59 – підігрів сидінь
Додаткову інформацію про електричну схему Volkswagen Golf 2 можна знайти у відповідному технічному довіднику: завантажити.
