Схема реле і запобіжників Volkswagen Transporter T4

Volkswagen Transporter T4, що належить до четвертого покоління культової серії Transporter, сходив із конвеєра з 1990 по 2003 роки. Ця модель оснащувалася дизельними та бензиновими двигунами, мала варіанти з короткою та довгою колісною базою, а також різною висотою даху. На базі T4 Volkswagen також розвивав свою преміальну лінійку, до якої увійшли моделі Caravelle, California та Multivan.

Детально розглянемо розташування всіх блоків електронного управління, надамо схеми та фотографії, а також роз’яснимо призначення запобіжників і реле Фольксваген Т4. Особливу увагу звернемо на запобіжник, відповідальний за роботу прикурювача.

Актуальне призначення запобіжників може відрізнятися від представленого і залежить від року випуску та рівня електро - оснащеності Т4.

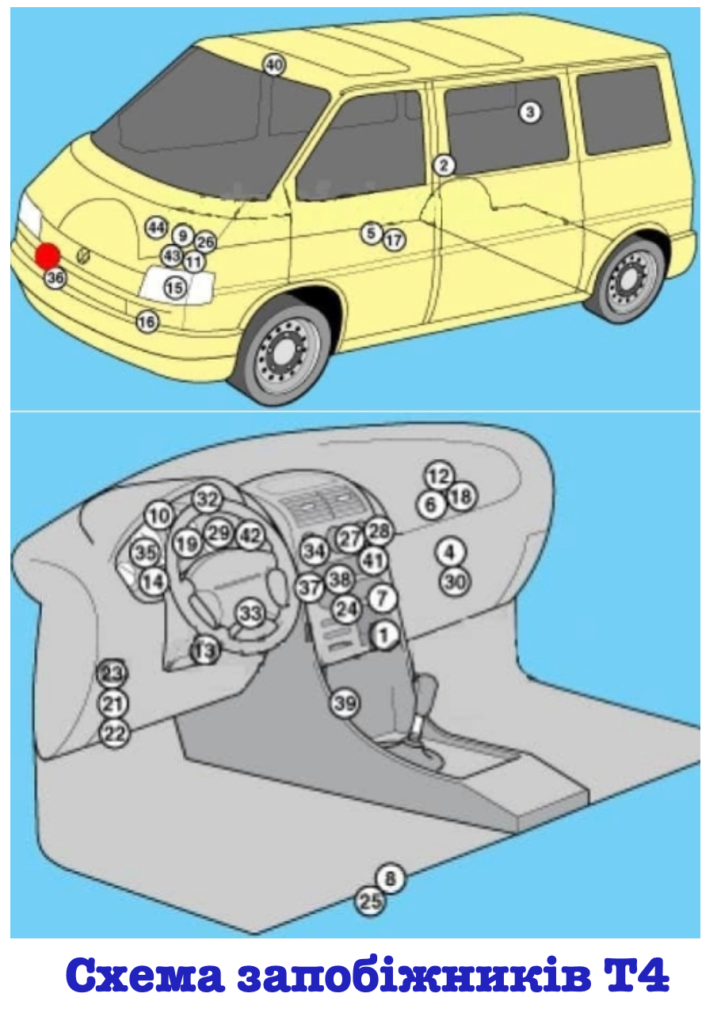

Розташування блоків Т4

№	Опис
1	Блок керування кондиціонером 1 – з автоматичним керуванням температурою – у панелі керування обігрівачем, передній
2	Блок керування кондиціонером 2 – з автоматичним керуванням температурою – у панелі керування обігрівачем, задній – центральна стійка
3	Блок керування вентилятором випарника (кондиціонер) – із заднім кондиціонером – за правою задньою оздоблювальною панеллю
4	Блок керування електродвигуном вентилятора кондиціонера /опалювача 1 – з автоматичним керуванням температурою – передній – блок вентилятора
5	Блок керування електродвигуном вентилятора вентилятора кондиціонера /опалювача 2- з автоматичним керуванням температурою – задній -днище кузова, в центрі
6	Підсилювач сигналу антени – за панеллю приладів, з боку пасажира
7	Резистор генератора – біля додаткових реле – CV/AUF, з генератором 150A/ АКПП/автоматичним керуванням температурою – за центральною частиною приладової панелі
8	Додаткова акумуляторна батарея – під сидінням водія
9	Акумуляторна батарея
10	Блок керування сигналом центрального замка – за приладовою панеллю
11	Блок керування системи підтримки швидкості (з електродвигуном приводу дросельної заслінки) – функції керування системою підтримки швидкості виконує електронний блок керування двигуном
12	Електронний блок керування системою підтримання швидкості (без електродвигуна приводу дросельної заслінки) – за приладовою панеллю, з боку пасажира
13	Діагностичний роз’єм (DLC) – приладова панель, з боку водія
14	Блок діагностики – 05/99 (крім ААС/ABL /AET/AES /AJA) – у комбінації приладів
15	Реле електродвигуна вентилятора системи охолодження – за лівою фарою
16	Резистор 1/2 електродвигуна вентилятора системи охолодження – за лівою фарою
17	Блок керування нагрівачем охолоджувальної рідини (з додатковим нагрівачем охолоджувальної рідини – D3W/ B4W/D4W) – в обігрівачі – днище кузова, у центрі
18	Блок керування нагрівачем охолоджувальної рідини (з додатковим нагрівачем охолоджувальної рідини – B7W/D7W) – за приладовою панеллю, з боку пасажира
19	Зумер попередження про аварійний тиск моторної оливи – у блоці керування комбінацією приладів
21	Блок запобіжників /реле, приладова панель 1
22	Блок запобіжників /реле 2, приладова панель – під блоком запобіжників /реле 1 приладової панелі
23	Блок запобіжників /реле, приладова панель 3 – над блоком запобіжників /реле приладової панелі 1
24	Блок запобіжників /реле, приладова панель 4 – за приладовою панеллю, у центрі
25	Блок запобіжників /реле, сидіння водія – під сидінням
26	Блок запобіжників /реле, моторний відсік – на акумуляторній батареї
27	Додатковий запобіжник (5A/7,5A/10A) – у задній частині блоку аудіосистеми
28	Додатковий запобіжник (10A) – у задній частині блока керування навігаційною системою
29	Зумер попередження про не вимкнені фари – у блоці керування комбінацією приладів
30	Резистор електродвигуна вентилятора вентилятора обігрівача- ручне керуванням температурою- блок вентилятора, передній
31	Звуковий сигнал 1/2 – за переднім бампером
32	Блок управління іммобілайзером – за комбінацією приладів
33	Кільцева антена іммобілайзера – біля замка запалювання
34	Реле показчиків повороту, реле аварійної сигналізації – у вимикачі аварійної сигналізації
35	Блок керування комбінацією приладів /цифровий багатофункціональний дисплей – у комбінації приладів
36	Датчик температури зовнішнього повітря – за переднім бампером
37	Блок керування підігрівом сидіння водія – у вимикачі підігріву сидіння
38	Блок керування підігрівом сидіння пасажира – у вимикачі підігріву сидіння
39	Блок управління системи SRS – під панеллю приладів, у центрі
40	Блок керування електроприводом люка
41	Блок керування телематикою – у дисплеї навігаційної системи
42	Блок управління інтерфейсом телефону – за комбінацією приладів
43	Електронний блок керування КПП – біля блока керування двигуном
44	Датчик швидкості автомобіля – КПП

Блок у салоні

Основний блок запобіжників і реле розташований під приладовою панеллю з боку водія.

Головна коробка

№	Призначення реле
1	(105) Реле двигуна вентилятора обігрівача – заднє (вентиляція)
2	(174) Реле склоочисника/омивача заднього скла
3	(30/109) Реле керування двигуном
4	(18) Реле 1 допоміжних ланцюгів запалювання
5	Резерв
6	(22/21) Реле аварійної вентиляції (з повторювачами покажчиків повороту на даху)
7	(95) Реле насоса омивача фар
8	(99) Реле переривчастої роботи склоочисника
9	(36) Зумер попередження про фари
10	(53) Реле протитуманних фар
11	(53) Реле звукового сигналу
12	(167) Реле паливного насоса

Запобіжники Т4

№	Номінал	Призначення
1	10А	Ліва фара – ближнє світло, регулювання дальності світла
2	10А	Права фара – ближнє світло, регулювання дальності світла
3	10А	Лампи номерного знака
4	15A	Омивач склоочисника заднього скла, реле 2 допоміжного кола запалювання, додаткове обладнання
5	15A/20A	Омивач вітрового скла, підігрівачі форсунок омивача лобового скла (05/01)
6	30A	Система кондиціонування, двигун вентилятора обігрівача
7	10A	Передні праві бічні ліхтарі/задні праві бічні ліхтарі
8	10А	Лампи передній лівий / задній лівий
9	20А	Обігрів заднього скла, обігрів зовнішнього дзеркала
10	15А	Протитуманки, протитуманки
11	10А	Ліва фара-дальнє світло
12	10A	Права фара-дальнє світло
13	10А	Звуковий сигнал
14	10А	Система ABS (з ESP), система управління АКПП, додаткове обладнання, центральний замок, система круїз-контроль, електросклопідйомники, електропривод дзеркал заднього виду на дверях, ліхтар(и) заднього ходу
15	10A	Система управління двигуном, підігрівач вентиляції картера, система круїз-контролю, датчик швидкості автомобіля
16	15А	Покажчик ABS, лампа підсвічування бардачка, поворотники, іммобілайзер, комбінація приладів
17	10А	Додатковий обігрівач
18	20A	Система управління двигуном, паливний насос
19	10A	Блок керування двигуном вентилятора охолодження, двигун насоса охолоджуючої рідини
20	10А	Стоп-сигнали
21	15А	Аудіосистема, роз’єм діагностики (DLC), лампи салону, навігаційна система
22	10А	Запобіжник прикурювача, радіо

Примітка:

За прикурювач відповідає запобіжник номер 22 на 10А.

Додатковий блок запобіжників Т4

Він розташований під основним блоком.

№	A	Позначення
1	15A	Роз’єм живлення додаткового обладнання
2	15A	Роз’єм електрообладнання причепа
3	10A	Розпізнавальний плафон на даху
4	20A	Додатковий обігрівач (AC V/AH Y/A/A J T/AU F)
5	10A	Антиблокувальна система гальм (ABS)
6	3A	Телефон
7	15A	Таксі
8	10A	Вентилятор на даху
9	15A	Аудіосистема, комбінація приладів
10	15A	Центральний замок
11	15A	Підігрівач сидінь
12	30A	Обігрівач дзеркал заднього виду на дверях, обігрівач заднього скла
13	3A	Телефон (ACV/AH Y/AJT/AU F)
14	30A	Система кондиціювання – ручне автоматичне керування температурою – ручне автоматичне керування температурою
15	20A	Додатковий обігрівач

Додатковий блок реле 1

Розташований у верхній частині основного блоку.

№	Опис
1	(53) Реле насоса охолоджувальної рідини
2	(125) Реле системи керування частотою обертання холостого ходу (AM)
3	(137) Блок керування свічками розжарювання (ABL)
4	(53) Реле 2 допоміжних ланцюгів запалювання (деякі моделі)
5	(53) Реле 2 допоміжних ланцюгів запалювання (AES, з кондиціонером)
F1	(30) Запобіжник ланцюга склопідйомників
F2	(15) Блок керування двигуном
F3	(15) Виконавчий механізм

Додатковий блок реле 2

Він розташований за приладовою панеллю в центрі.

№	Опис
1	(106) Реле додаткового обігрівача
2	Реле, що перемикає динамік динаміка аудіосистеми/телефону
3	(53) Реле електродвигуна вентилятора обігрівача – задній (тепле повітря)
4	(114) Реле електродвигуна вентилятора вентилятора обігрівача-автоматичне керування температурою
5	(152) Реле клапана охолоджувальної рідини радіатора обігрівача (задній обігрівач)
6	(38) Реле приводу перемикання перемикання забору повітря (кондиціонер/опалювач)
7	(53) Реле генератора (AES, з генератором 150A)
8	(53) Реле генератора (ACV/AUF, з генератором 150A/АКПП/автоматичним керуванням температурою)
9	(175) Реле вимикача заборони запуску/реле ліхтарів заднього ходу
10	(87) Блок керування підключенням маточини коліс

Примітка:

Під сидінням водія може розташовуватися ще один блок. Там можуть знаходиться такі елементи: (214/426) Реле додаткового акумулятора, (403) Реле додаткового обігрівача, (30А) Додаткова рідинна система опалення, (5А) Розетки тощо.

Блок під капотом

Цей блок розташований на кришці перед акумулятором.

№	А	Позначення
1	60А	Реле свічок розжарювання
2	50А	Електродвигун вентилятора системи охолодження
3	50А	Електродвигун вентилятора системи охолодження
4	50А	Антиблокувальна система гальм (ABS)
5	110А/150А/175А	генератор
6	30А	Система підтримки курсової стійкості
7	30А	Антиблокувальна система гальм (з ESP)
8	5А	Система підтримки курсової стійкості

Додатково можете ознайомитися з електричними схемами Volkswagen Transporter T4: завантажити.
