Схема запобіжників та реле Daewoo Lanos, Sens – розташування та призначення

Автор

Автомобіль Daewoo Lanos вперше з’явився на ринку у 1997 році та успішно випускався протягом майже двох десятиліть – з 1998 по 2015 рік, з поставками до 2016 року. Модель представлена у двох варіантах кузова: седан та хетчбек, і поставлялася в різні країни світу.
На пострадянському просторі автомобіль також відомий під назвами ЗАЗ Lanos та Daewoo Sens. Незалежно від назви, електрична схема залишається ідентичною для всіх модифікацій.

Розташування у моторному відсіку Lanos/Sens

Головна коробка

Розташований біля батареї і закритий захисною кришкою, яка утримується двома бічними засувками.

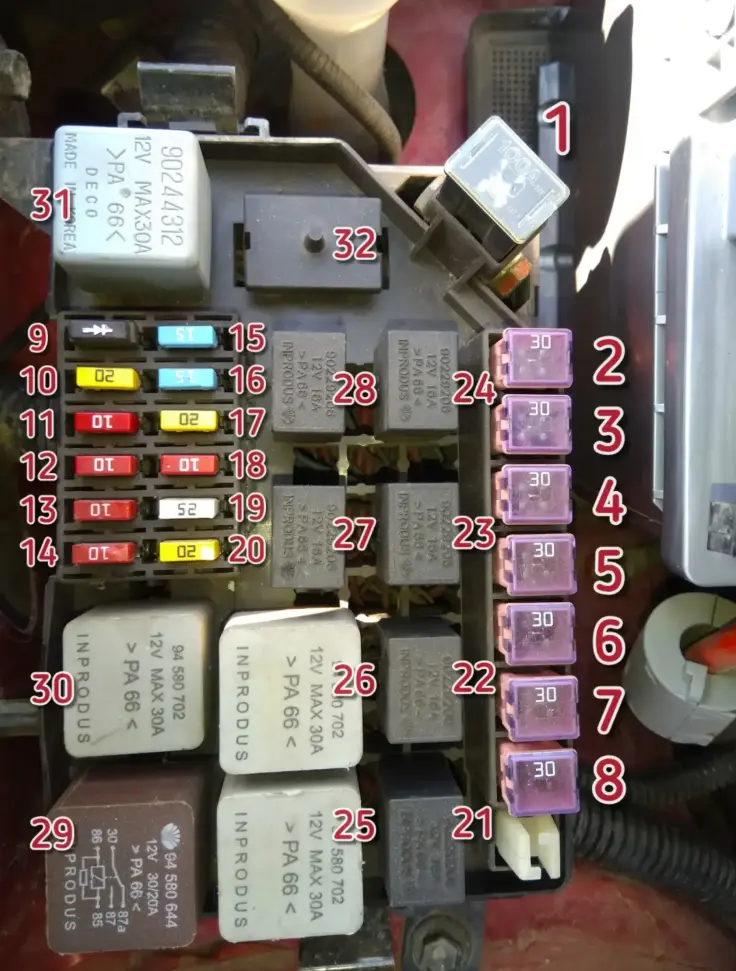

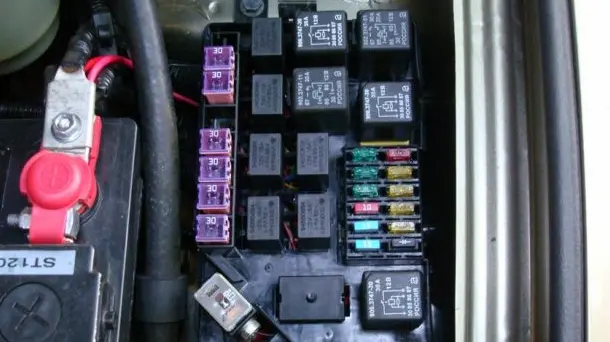

Блок плавних запобіжників та реле в області під капотом

або

blok zapobizhnikiv ta rele v oblasti pid kapotom lanos sens

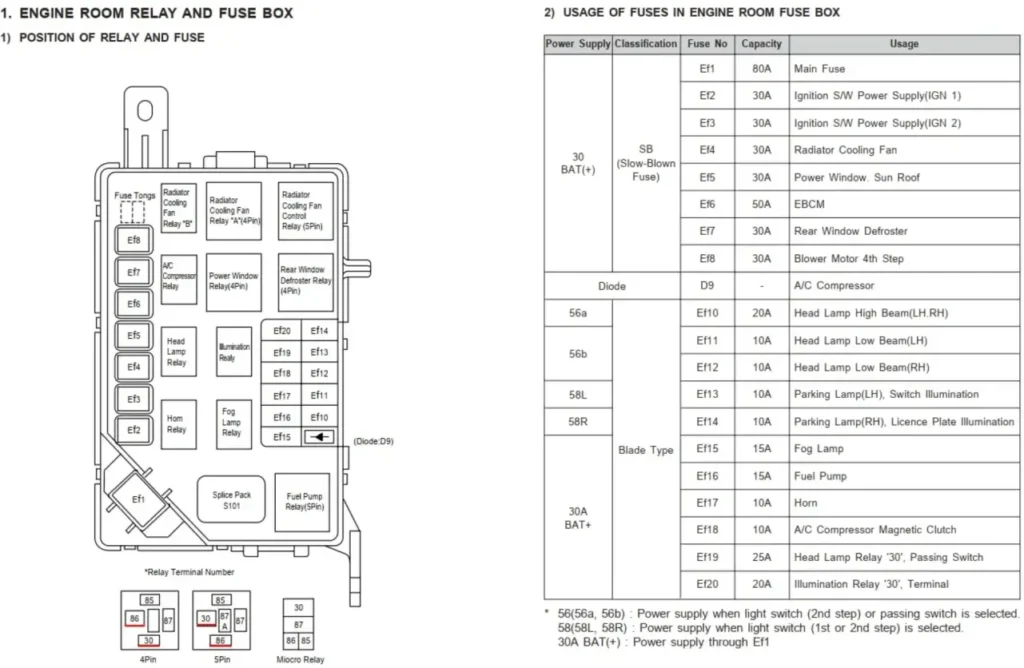

Схема запобіжників Ланос/Сенс

Призначення запобіжників та реле Ланос/Сенс:

  1. Ланцюги запобіжників EF15-EF20 і салонних запобіжників F1-F7;
  2. Вимикач запалювання (IGN1);
  3. Вимикач запалювання (IGN2);
  4. Електродвигун вентилятора системи охолодження;
  5. Електродвигун підйомника вікна та приводу люка (якщо є підйомник вікна та люк);
  6. Реле АБС (якщо є АБС);
  7. Підігрів заднього скла;
  8. Електродвигун системи вентиляції салону;
  9. Електромагнітна муфта приводу компресора кондиціонера (якщо є);
  10. Дальнє світло лівої та правої фари;
  11. Ближнє світло (ліва фара), електродвигун коректора пучка світла лівої фари;
  12. Ближнє світло (права фара), електродвигун коректора пучка світла правої фари;
  13. Поворотні ліхтарі (ліва сторона), вимикач електродвигунів коректорів пучка світла;
  14. Поворотні ліхтарі (права сторона), ліхтар освітлення номерного знака;
  15. Протитуманні фари.
  16. Електродвигун паливного насоса;
  17. Звукові сигнали;
  18. Електромагнітна муфта приводу компресора кондиціонера (якщо є);
  19. Реле фар, перемикачі світла фар, зворотні сигнали;
  20. Реле коректорів пучка світла фар і ланцюг запобіжника EF13;
  21. Не використовується;
  22. Реле компресора кондиціонера;
  23. Реле фар;
  24. Реле звукового сигналу;
  25. Реле вентилятора радіатора;
  26. Реле підйомника вікна;
  27. Реле габаритних вогнів;
  28. Не використовується;
  29. Не використовується;
  30. Реле обігрівача заднього скла;
  31. Реле паливного насоса;
  32. Блок перемичок.

Від 1 до 20 включно – запобіжники з позначеннями EF (за винятком пункту 9 – це діод D9). Від 21 до 32 – реле.
Номінальний струм: червоні – 10 А, голубі – 15 А, жовті – 20 А, білі – 25 А.

Додаткова коробка

Додаткове реле та запобіжники ланос для автомобіля з двигуном ЄВРО-3

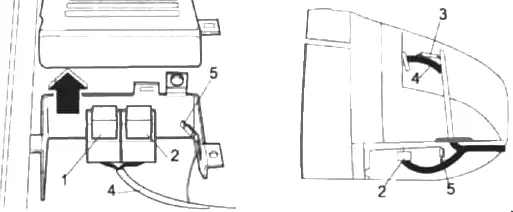

Схема запобіжників ланос 1.5

Схема запобіжників ланос 1.5

Призначення:

  1. Реле нагріву PTC
  2. Силове реле ECM
  3. резистор контролю заряду акумулятора (встановлюється в салоні, під панеллю приладів)
  4. джгут проводів багатопортової системи впорскування палива
  5. запобіжник для підігріву позистора.

Блок запобіжників в салоні автомобіля

Він розташований на лівій колоні, біля дверей:

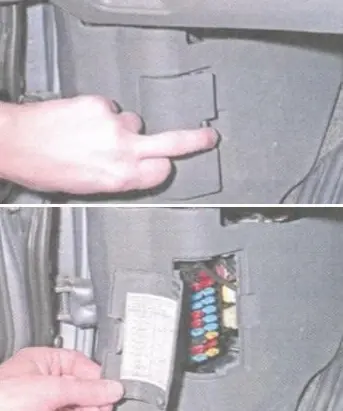

місце блока запобіжників в салоні

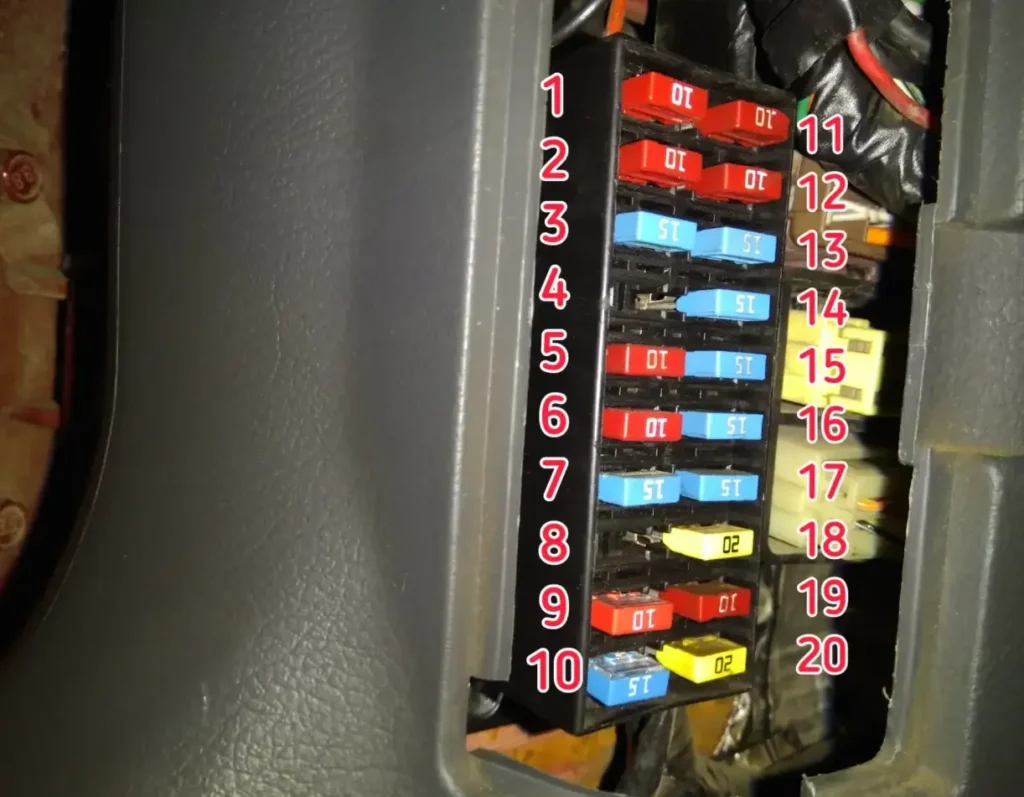

Блок запобіжників в салоні автомобілей Ланос/Сенс
  1. Плафон освітлення салону, плафон освітлення багажника;
  2. Вимикач світла фар;
  3. Аварійка;
  4. ЦЗ та штатної сигналізації (не імобілайзер) якщо є;
  5. Контролер;
  6. Аудіосистема;
  7. Фонари стоп-сигнала;
  8. Не використовується;
  9. Аудіосистема;
  10. Прикурювач;
  11. Комбінація приладів, годинник, сигнальна лампа ременя безпеки, підсвічування бардачка;
  12. Фонар заднього ходу;
  13. Не використовується;
  14. Генератор, датчик швидкості, форсунки, адсорбер, клапан рециркуляції відпрацьованих газів;
  15. Модуль запалювання;
  16. Аварійка;
  17. Контролер, реле паливного насоса;
  18. Електродвигун склоочисника і насоса склоомивача;
  19. Реле вентилятора системи охолодження, реле обігрівача заднього скла;
  20. Електродвигун системи вентиляції салону.

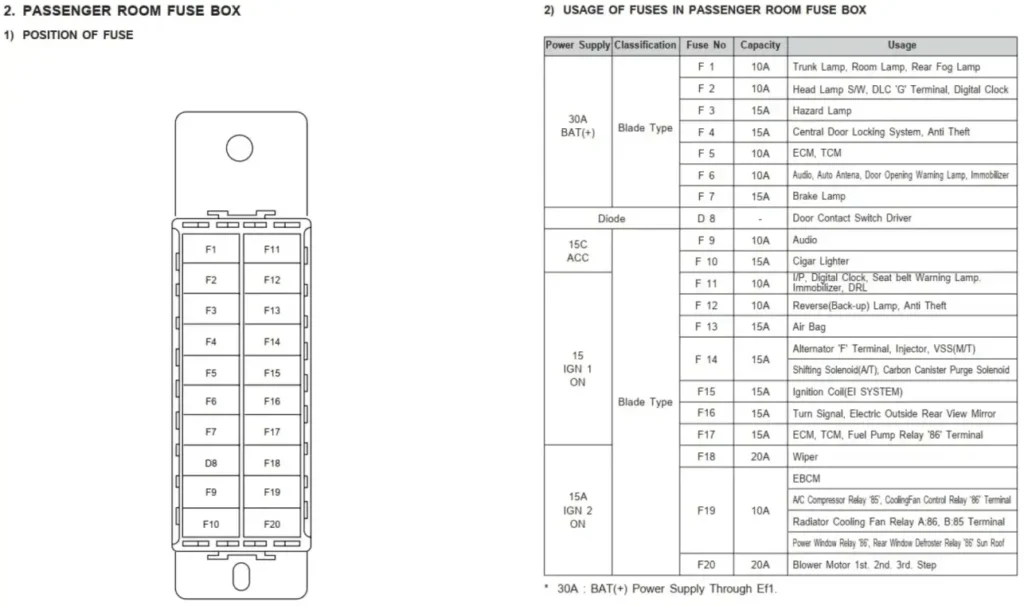

schema bloku zapobizhnikiv v saloni lanos sens
ПозначенняНоміналЗахищені компоненти
F110AЛампа освітлення багажника, лампа внутрішнього освітлення, протитуманна фара заднього лівого ліхтаря, двигун приводу антени.
F210AВимикач світла в лівому перемикачі на рульовій колонці, вимикач протитуманних фар в лівому задньому ліхтарі, регулятор напрямку світла фар, сигнальна лампа відкритих дверей.
F315AТривога.
F415AЦентральний замок.
F510AСхеми живлення блоку управління двигуном від акумуляторної батареї.
F610AСхема живлення аудіосистеми від акумулятора.
F715AЛампи гальмівних сигналів / габаритні ліхтарі в задніх ліхтарях (гальмівні сигнали).
D8 (діод)–Вимикач попередження про відкриті двері (двері водія).
F910AСхема живлення звуку від замка запалювання.
F1015AПрикурювач.
F1110AПрилади та сигнальні пристрої в комбінації приладів (крім протитуманних фар, покажчиків повороту та відкритих дверей), годинник, лампа освітлення бардачка.
F1210AЛіхтар заднього ходу в задньому правому ліхтарі.
F1315AAirbag.
F1415AЗбудження генератора, форсунок, датчика швидкості автомобіля, клапана продувки адсорбера, клапана EGR, датчика фаз.
F1515AКотушка запалювання.
F1615AЛампи, покажчики повороту в фарах, лампи, покажчики повороту в задніх ліхтарях, електропривод правого зовнішнього дзеркала заднього виду.
F1715AЛанцюги живлення блоку управління двигуном і реле паливного насоса від замка запалювання.
F1820AДвигун склоочисника, двигун насоса омивача вітрового скла.
F1910AКотушки реле обігріву заднього скла, реле компресора кондиціонера, реле склопідйомників, реле (K4, K8, K11) двигунів вентилятора охолодження.
F2020AДвигун вентилятора обігрівача (1-ша, 2-га та 3-я швидкості).
Запобіжник номер 10 відповідає за прикурювач

Релейна коробка Ланос/Сенс

У салоні знаходиться релейний ящик, що складається з чотирьох елементів. Розташований він за кришкою регулятора світла фар.

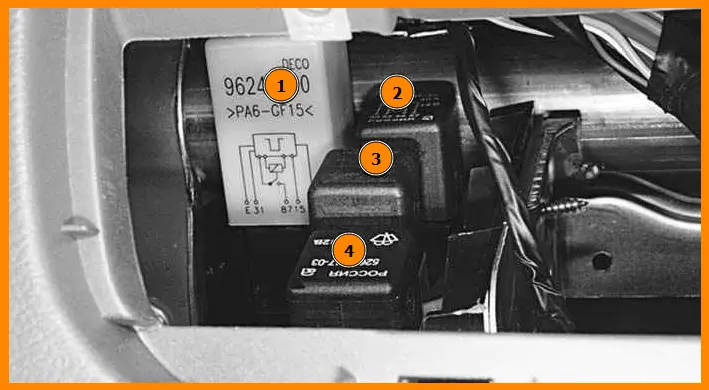

relejnij yashik v saloni lanos sens

Призначення реле:

  1. Протитуманна фара;
  2. Реле швидкості вентилятора обігрівача 4;
  3. Реле переривчастої роботи склоочисника;
  4. Сигналізація.
