Модель Volkswagen Touran II (маркування 5T), яка виробляється з 2015 по 2025 рік, протягом свого життєвого циклу отримала кілька технічних оновлень. Для власників та майстрів ми зібрали актуальний опис запобіжників і реле Фольксваген Туран 2. Нижче ви знайдете схеми, фотографії розташування блоків та призначення кожного елемента. Особливу увагу приділено пошуку запобіжника прикурювача, який часто виходить із ладу при використанні потужних гаджетів.
Оскільки Touran 5T базується на архітектурі MQB, багато силових ланцюгів захищені не лише звичайними плавкими вставками, а й інтелектуальними модулями керування. Якщо запобіжник прикурювача цілий, але розетка не працює, проблема може бути в програмному блокуванні захисту від перевантаження.
Зверніть увагу: призначення елементів може змінюватися залежно від року випуску та комплектації.
Пасажирський салон

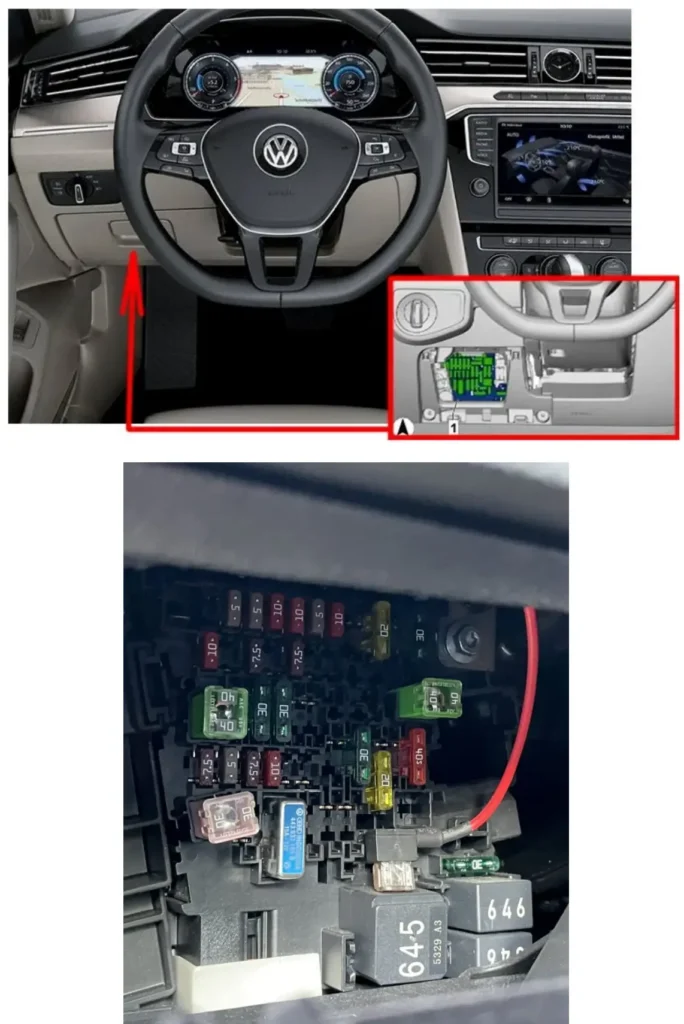

Він розташований під панеллю приладів, з боку водія, за бардачком. Для доступу до салонного блоку часто потрібно злегка стиснути фіксатори бардачка – будьте обережні з пластиком у холодну пору року.

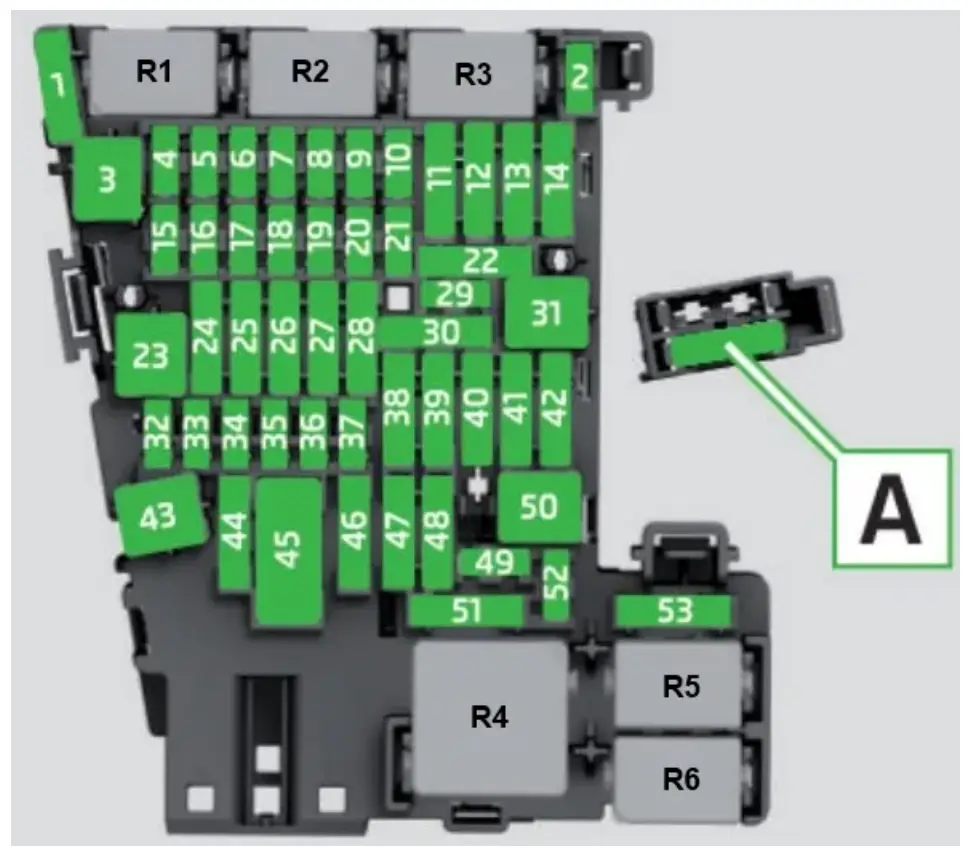

| № | A | Призначення |
|---|---|---|
| 1 | 30 | Блок керування підігрівача агенту відновлення -J891- |
| 2 | 10 | Блок керування електроніки рульової колонки -J527- |
| 3 | – | – |
| 4 | 7.5/10 | Звуковий сигнал охоронної сигналізації -H12- |
| 5 | 5/7.5 | Інтерфейс діагностики шини даних -J533- |
| 6 | 5/7.5 | Важіль селектора -E313- |
| 7 | 10 | Блок керування опалення та кондиціювання -EX21- Блок керування та відображення для системи кондиціювання задньої частини -E265- Приймач дистанційного керування додаткового підігрівача охолоджуючої рідини -R149- Реле обігріву заднього скла -J9- Аналогові годинник -Y- Блок контролю системи контролю тиску в шинах -J502- |
| 8 | 7.5/10 | Поворотний перемикач світла -EX1- Кнопка електромеханічного стояночного гальма -E538- Датчик дощу та освітленості -G397- Діагностичне підключення -U31- Датчик охоронної сигналізації -G578- Світлодіод фонового підсвічування лівий -L181- Світлодіод фонового підсвічування правий -L182- Передній плафон освітлення салону -WX1- Датчик охоронної сигналізації -G578- Блок керування поворотного світла та коректора фар -J745- Підсвічування контуру передньої лівої двері -L251- Підсвічування контуру задньої лівої двері -L253- Підсвічування контуру передньої правої двері -L252- Підсвічування контуру задньої правої двері -L254- |
| 9 | 5/7.5 | Блок керування електроніки рульової колонки -J527- |
| 10 | 7.5/10 | Блок керування дисплейного блоку передньої інформаційної панелі та органів керування -J685- Блок керування проекційного дисплея -J898- |
| 11 | 40 | Блок керування бортового живлення -J519- |
| 12 | 20 | Блок керування 1 інформаційної електроніки -J794- Блок керування навігаційної системи -J856- 1) |
| 13 | 25 | Ремінь безпеки переднього лівого сидіння -NX10- |
| 14 | 40 | Блок керування вентилятора свіжого повітря -J126- |
| 15 | 10 | Блок керування електронного замку рульової колонки -J764- |
| 16 | 7.5 | Двонапрямлений підсилювач сигналу для мобільної телефонії/служб передачі даних -J984- Роз’єм зарядки USB 1 -U37- Відділення для зберігання з інтерфейсом для мобільного телефону -R265- USB-концентратор -R293- |
| 17 | 7.5 | Щиток приладів -KX2- Блок керування модуля аварійного виклику та блоку комунікації -J949- |
| 18 | 7.5 | Блок керування камери огляду з висоти -J928- Ручка кришки багажника -EX37- Задня камера огляду з висоти -R246- |
| 19 | 7.5 | Інтерфейс системи доступу та запуску -J965- |
| 20 | 7.5/10/15 | Реле системи дозування агенту відновлення -J963- Реле вакуумного насоса -J318- |
| 21 | 15 | Блок керування повного приводу -J492- |
| 22 | 15 | Блок керування детектора причепа -J345- |
| 23 | 20/30 | Блок керування регулювання люка -J245- |
| 24 | 40 | Блок керування бортового живлення -J519- |
| 25 | 30 | Блок керування двері водія -J386- Блок керування задньої двері з боку водія -J926- |
| 26 | 30 | Блок керування бортового живлення -J519- |
| 27 | 30 | Блок керування бортового живлення -J519- |
| 28 | 25 | Блок керування детектора причепа -J345- |
| 29 | 5 | Реле системи дистанційного запуску -J471- |
| 30 | 10 | Реле системи дистанційного запуску -J471- |
| 31 | 30 | Блок керування кришки багажника -J605- |
| 32 | 10 | Передня камера систем допомоги водію -R242- Блок керування адаптивного круїз-контролю -J428- Блок керування паркувального асистента -J446- Блок керування асистента зміни смуги руху -J769- Блок керування асистента зміни смуги руху 2 -J770- |
| 33 | 5/7.5 | Блок керування подушки безпеки -J234- |
| 34 | 7.5 | Салонне дзеркало -EX5- Реле розеток живлення -J807- Вимикач заднього ходу -F4- Датчик тиску контуру холодоагенту -G805- Датчик якості повітря -G238- Центральний модуль перемикачів у панелі приладів -EX22- Модуль перемикачів 1 у центральній консолі -EX23- Блок керування структурного шуму -J869- Кнопка електромеханічного стояночного гальма -E538- |
| 35 | 7.5/10 | Діагностичне підключення -U31- |
| 36 | 5/7.5 | Передня права фара -MX2- |
| 37 | 5/7.5 | Передня ліва фара -MX1- |
| 38 | 25 | Блок керування детектора причепа -J345- |
| 39 | 30 | Блок керування двері переднього пасажира -J387- Блок керування задньої двері з боку пасажира -J927- |
| 40 | 20 | Розетка 12 В -U5- Розетка 12 В 2 -U18- Розетка 12 В 3 -U19- |
| 41 | 25 | Ремінь безпеки переднього правого сидіння -NX11- |
| 42 | 40 | Блок керування бортового живлення -J519- |
| 43 | 40 | Блок керування цифрового звукового пакета -J525- |
| 44 | 15 | Блок керування детектора причепа -J345- |
| 45 | 15 | Блок керування регулювання сидіння водія -J810- Вентилятор 1 подушки переднього лівого сидіння -V514- Вентилятор 1 спинки переднього лівого сидіння -V512- |
| 46 | 30 | Перетворювач DC/AC з розеткою, 12 В – 230 В -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5/7.5 | Датчик положення зчеплення -G476- Реле стартера 1 -J906- Реле стартера 2 -J907- |
| 50 | 40 | Блок керування кришки багажника -J605- |
| 51 | 25 | Блок керування та відображення для системи кондиціювання задньої частини -E265- |
| 52 | 15 | Блок керування електронно регульованої амортизації -J250- |
| 53 | 30 | Реле обігріву заднього скла -J9- |
| Реле | ||
| R1 | Реле системи дозування агенту відновлення -J963- | |
| R2 | Реле магнітної муфти кондиціонера | |
| R3 | – | |
| R4 | Реле подачі напруги на клему 15 -J329- | |
| R5 | Реле обігріву заднього скла -J9- | |
| R6 | Реле розеток живлення -J807- | |
За прикурювач відповідає запобіжник номер 40, 20А.
Наступні запобіжники також розташовані всередині кріплення блоку запобіжників:
| № | A | Призначення |
|---|---|---|
| A | 15 | Блок керування регулювання переднього правого сидіння -EX34- Вентилятор 1 подушки переднього правого сидіння -V518- Вентилятор 1 спинки переднього правого сидіння -V516- |
| B | 5 | Реле системи дистанційного запуску -J471- |
| C | 7.5 | Роз’єм зарядки USB 1 -U37- |
| R1 | Реле системи дистанційного запуску -J471- |
Моторний відсік

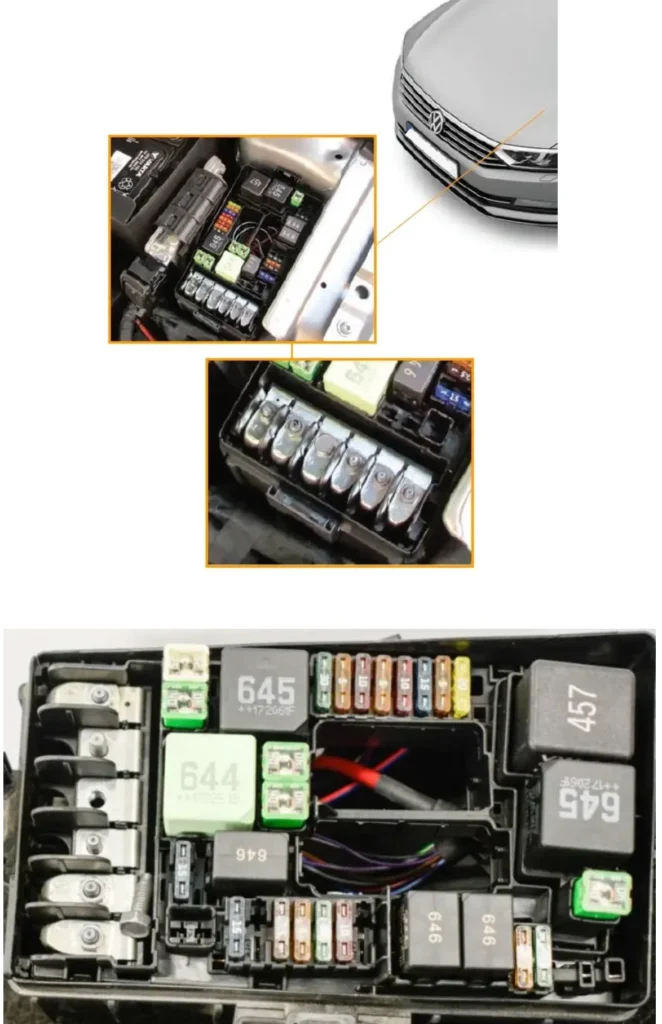

Він розташований з лівого боку поруч з акумулятором і закритий захисною кришкою. Складається з 2 секцій: секції зв’язку із запобіжниками та реле, а також секції для запобіжників високої потужності.

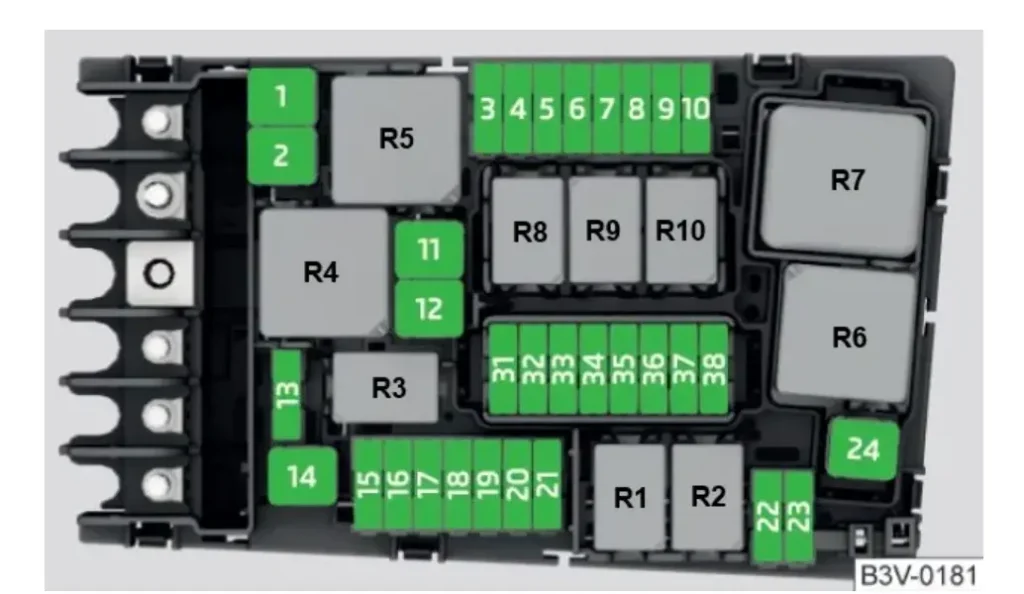

| № | A | Позначення |
|---|---|---|
| 1 | 25 | Блок керування ABS -J104- |
| 2 | 40/60 | Блок керування ABS -J104- Гідронасос ABS -V64- |
| 3 | 15 30 | Блок керування двигуна -J623- |
| 4 | 5/7.5/10 | Вентилятор радіатора -VX57- Реле високої теплової потужності -J360- Реле низької теплової потужності -J359- Клапан регулювання тиску масла -N428- Клапан рециркуляції повітря турбонагнітача -N249- Клапан заслінки впускного колектора -N316- Клапан керування форсунками охолодження поршнів -N522- Датчик рівня та температури масла -G266- Клапан перемикання турбіни -N529- Реле живлення компонентів двигуна -J757- |
| 5 | 10 | Клапан регулювання тиску палива -N276- Клапан дозування палива -N290- Реле живлення компонентів двигуна -J757- Клапан перемикання турбіни -N529- |
| 6 | 5/7.5 | Вимикач стоп-сигналу -F- |
| 7 | 7.5/10/15 | Насос охолодження наддувного повітря -V188- Клапан охолоджуючої рідини для коробки передач -N488- Відсічний клапан охолоджуючої рідини -N82- Додатковий насос обігрівача -V488- Клапан охолоджуючої рідини для головки блоку циліндрів -N489- Клапан регулювання тиску масла -N428- Блок контролю виявлення витоків паливного бака -J909- |
| 8 | 15 | Лямбда-зонд 1 перед каталізатором -GX10- Лямбда-зонд 1 після каталізатора -GX7- Блок керування датчика NOx -GX30- Блок керування датчика NOx 2 -J881- |
| 9 | 5/10 | Блок керування заслінки випускної системи -J883- Блок керування заслінки випускної системи 2 -J945- Блок керування періоду попереднього накалу -J179- Нагрівальний елемент сапуна картера -N79- Датчик масової витрати повітря -G70- Додатковий насос обігрівача -V488- Соленоїдний клапан фільтра з активованим вугіллям 1 -N80- Клапан керування випускним розподвалом 1 -N318- Клапан керування розподвалом 1 -N205- |
| 10 | 15/20 | Блок керування паливного насоса -J538- |
| 11 | 40/50 | Елемент додаткового підігріву повітря -Z35- |
| 12 | 40 | Елемент додаткового підігріву повітря -Z35- |
| 13 | 30 | Додатковий гідронасос 1 для масла коробки передач -V475- |
| 14 | 40 | Реле обігріву лобового скла -J47- |
| 15 | 15 | Реле звукового сигналу -J413- |
| 16 | 20 | Реле живлення компонентів двигуна -J757- |
| 17 | 7.5 | Блок керування двигуна -J623- Блок керування ABS -J104- Реле обігріву лобового скла -J47- |
| 18 | 5/7.5 | Блок контролю моніторингу акумулятора -J367- Інтерфейс діагностики шини даних -J533- |
| 19 | 30 | Блок керування двигуна склоочисника -J400- |
| 20 | 10 | Звуковий сигнал охоронної сигналізації -H12- |
| 21 | 30 | Реле обігріву лобового скла 2 -J611- |
| 22 | 5/7.5 | Блок керування двигуна -J623- |
| 23 | 30 | Стартер -B- |
| 24 | 40 | Елемент додаткового підігріву повітря -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30 | Реле обігріву лобового скла 2 -J611- |
| 34 | 30 | Реле обігріву лобового скла 2 -J611- |
| 35 | 30 | Блок керування двигуна склоочисника -J400- |
| 36 | – | – |
| 37 | 30 | Блок керування додаткового обігрівача -J364- |
| 38 | – | – |
| Реле | ||
| R1 | Реле стартера 1 -J906- | |
| R2 | Реле стартера 2 -J907- | |
| R3 | Реле звукового сигналу -J413- | |
| R4 | Реле високої теплової потужності -J360- | |
| R5 | Головне реле -J271- (бензин) / Реле подачі напруги на клему 30 -J317- (дизель) | |
| R6 | Блок керування періоду попереднього накалу -J179- (бензин) | |
| R7 | Реле низької теплової потужності -J359- (дизель) | |
| R8 | Реле живлення компонентів двигуна -J757- (бензиновий двигун 2.0л) | |
| R9 | Реле обігріву лобового скла -J47- | |
| R10 | Реле обігріву лобового скла 2 -J611- | |
