Volkswagen T-Roc випускається з 2017 року, і за цей період (до 2024 року включно) модель зазнала кількох технічних модернізацій. Цей посібник створений для того, щоб надати вам чітке розуміння пристрою електрощитів вашого авто. Тут ви знайдете розшифровку запобіжників і реле Фольксваген Т-Рок, схеми їхнього розташування та реальні фото приклади. Ми також чітко вкажемо на елемент, що живить прикурювач.
Як і більшість сучасних моделей VW, T-Roc побудований на платформі MQB. Це означає, що основний блок запобіжників у салоні зазвичай знаходиться за відділенням для дрібниць з боку водія. Цікавий факт: у цій моделі електронна архітектура дозволяє деяким системам комфорту «засинати» поступово, тому перевірку на витік струму варто проводити через 15-20 хвилин після вимкнення запалювання.
Зверніть увагу: призначення елементів може змінюватися залежно від року випуску та країни постачання. У разі виникнення труднощів рекомендуємо звернутися до офіційного дилера.
Пасажирський салон

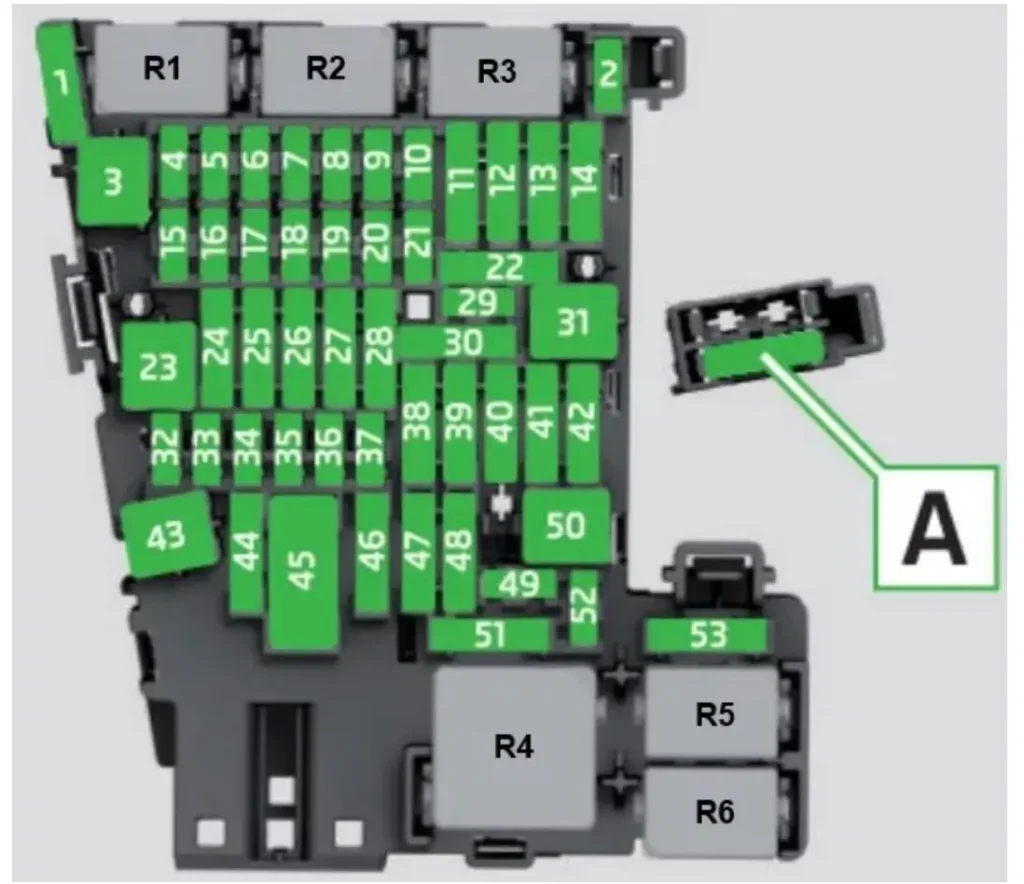

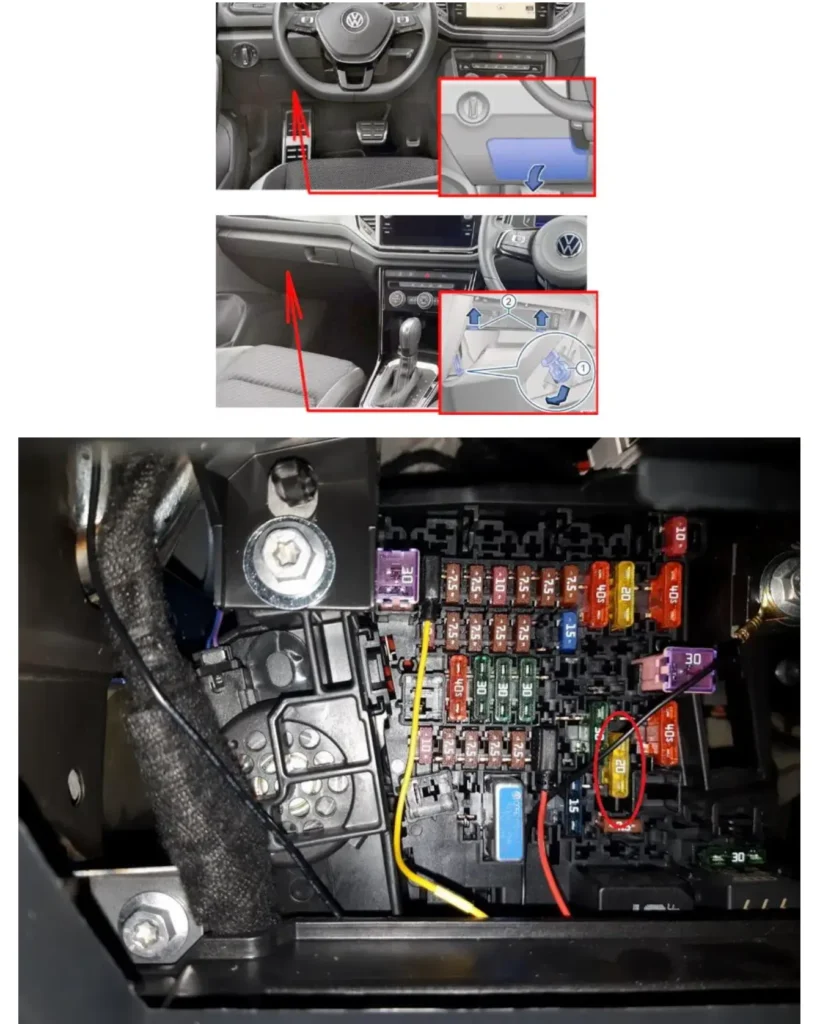

Блок запобіжників розташований у нижній частині приладової панелі, з боку водія. Для доступу потрібно зняти бардачок.
| № | A | Призначення |
|---|---|---|
| F1 | 20/30 | Блок керування підігрівача реагенту |
| F2 | 10 | Блок керування електроніки рульової колонки |
| F3 | – | |
| F4 | 7,5 | Сигнальна сирена |
| F5 | 5/7,5 | Діагностичний інтерфейс шини даних |
| F6 | 5/7,5 | Важіль селектора |
| F7 | 10 | Органи керування опалювачем та кондиціонером |
| Приймач дистанційного керування додаткового підігрівача охолоджуючої рідини | ||
| Реле обігріву заднього скла | ||
| F8 | 7,5/10 | Перемикач світла |
| Кнопка електромеханічного стоянкового гальма | ||
| Датчик дощу та світла | ||
| Діагностичне з’єднання | ||
| Датчик протиугінної сигналізації | ||
| Блок вибору режиму руху | ||
| Блок керування поворотним світлом та коректором фар | ||
| F9 | 5/7,5 | Блок керування електроніки рульової колонки |
| F10 | 7,5 | Блок керування дисплейного блоку передньої інформації та органів керування |
| CD-плеєр | ||
| F11 | 40 | Блок керування бортового живлення |
| F12 | 20 | Блок керування 1 інформаційної електроніки |
| F13 | 25 | Ремінь безпеки переднього лівого (лівий кермо) |
| Ремінь безпеки переднього правого (правий кермо) | ||
| F14 | 40 | Блок керування вентилятора свіжого повітря |
| F15 | 10 | Блок керування електронного замку рульової колонки |
| F16 | 7,5 | Блок керування стабілізації передачі та прийому |
| Відділення з інтерфейсом для мобільного телефону | ||
| USB-концентратор | ||
| F17 | 7,5 | Панель приладів |
| Блок керування модуля екстреного виклику та блока комутації | ||
| F18 | 7,5 | Ручка задньої кришки |
| F19 | 7,5 | Інтерфейс системи доступу та запуску |
| F20 | 7,5/10 | Реле системи дозування реагенту |
| F21 | 15 | Блок керування повного приводу |
| F22 | 15 | Блок керування детектора причепа |
| F23 | 20/30 | Блок керування регулювання зсувного люка |
| F24 | 40 | Блок керування бортового живлення |
| F25 | 30 | Блок керування двері водія |
| F26 | 30 | Блок керування бортового живлення |
| F27 | 30 | Блок керування бортового живлення |
| F28 | 25 | Блок керування детектора причепа |
| F29 | – | |
| F30 | – | |
| F31 | Блок керування задньої кришки | |
| F32 | 10 | Передня камера систем допомоги водієві |
| Блок керування адаптивного круїз-контролю | ||
| Блок керування паркувального асистента | ||
| F33 | 5/7,5 | Блок керування подушками безпеки |
| F34 | 7,5 | Салонне дзеркало |
| Реле розеток живлення | ||
| Вимикач ліхтаря заднього ходу | ||
| Датчик тиску контуру холодоагенту | ||
| Датчик якості повітря | ||
| Кнопка електромеханічного стоянкового гальма | ||
| F35 | 7,5/10 | Діагностичне з’єднання |
| F36 | 5/7,5 | Передня права фара |
| F37 | 5/7,5 | Передня ліва фара |
| F38 | 25 | Блок керування детектора причепа |
| F39 | 30 | Блок керування двері переднього пасажира |
| F40 | 20 | Розетка 12 В 2 |
| Розетка 12 В 3 | ||
| F41 | 25 | Ремінь безпеки переднього правого (лівий кермо) |
| Ремінь безпеки переднього лівого (правий кермо) | ||
| F42 | 40 | Блок керування бортового живлення |
| F43 | 40 | Блок керування пакета цифрового звуку |
| F44 | 15 | Блок керування детектора причепа |
| F45 | – | |
| F46 | – | |
| F47 | 15 | Електродвигун очищувача заднього скла |
| F48 | – | |
| F49 | 5/7,5 | Датчик положення зчеплення |
| F50 | 40 | Блок керування задньої кришки |
| F51 | – | |
| F52 | 15 | Блок керування електронно регульованої амортизації |
| F53 | 30 | Реле обігріву заднього скла |
| Реле | ||
| R1 | Реле системи дозування реагенту | |
| R2 | – | |
| R3 | – | |
| R4 | Реле живлення запалювання 15 | |
| R5 | Реле обігріву заднього скла | |
| R6 | Реле розеток живлення | |
За прикурювач відповідає запобіжник номер 40, 20А.
Моторний відсік

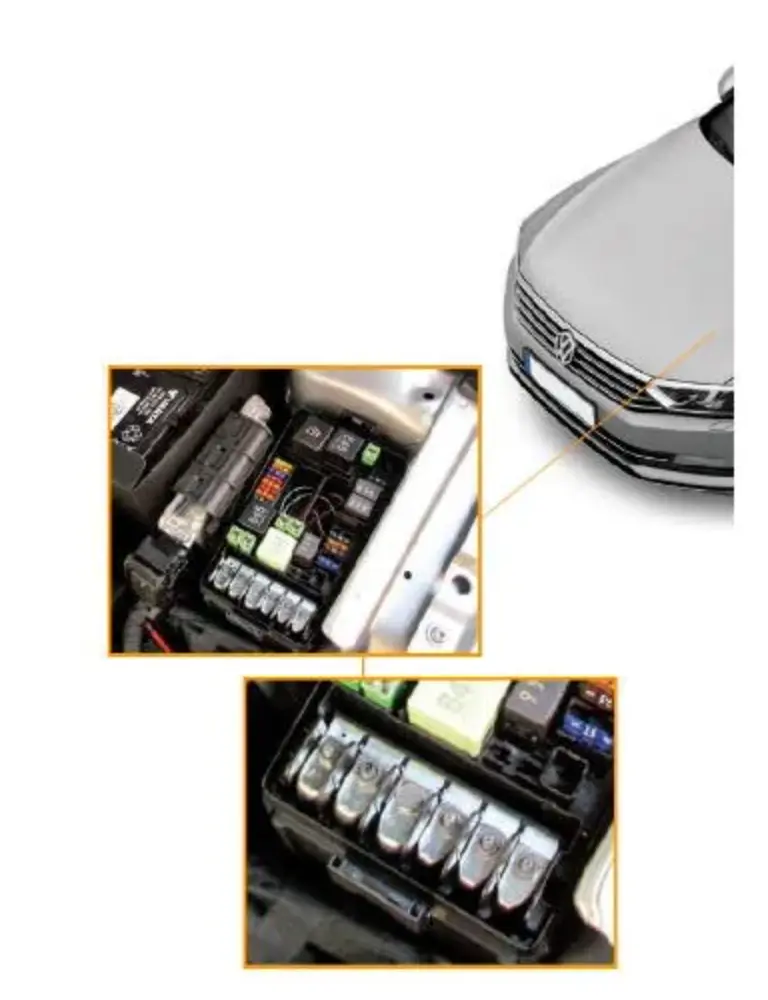

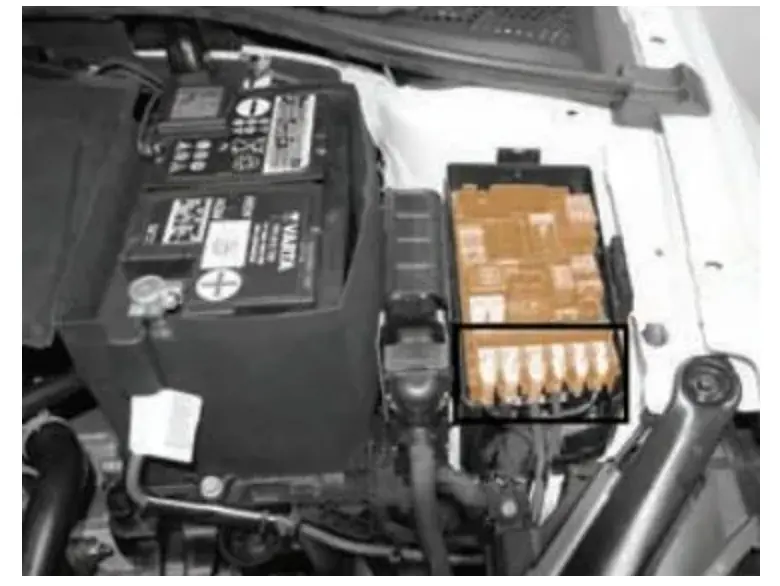

Блок запобіжників у моторному відсіку T-Roc захищений герметичною кришкою, проте при митті двигуна варто бути обережним. Важливо пам’ятати, що реле стартера та головне реле двигуна в цій моделі зазвичай розташовані саме в підкапотному блоці, і доступ до них вимагає зняття верхньої захисної панелі.

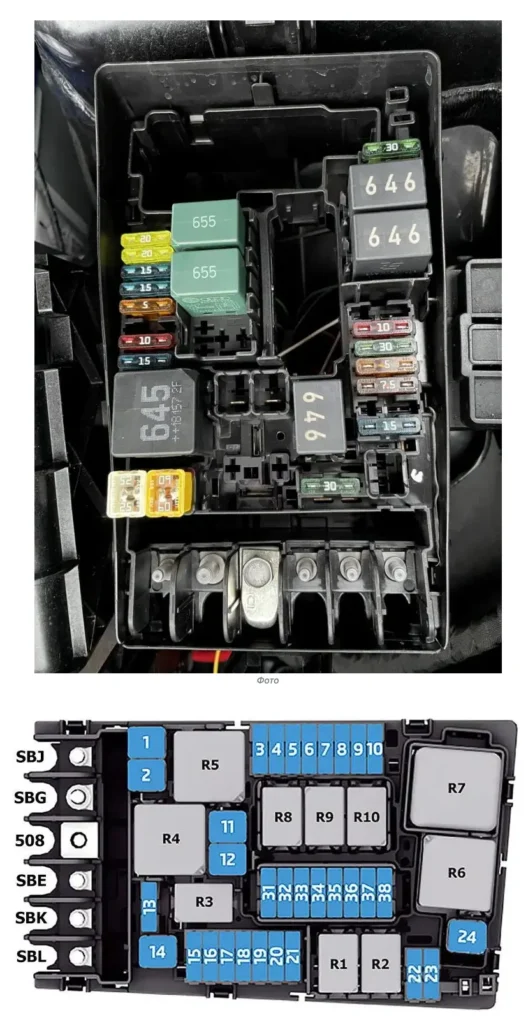

Складається з 2 секцій: секції комутації з запобіжниками та реле, та секції потужних запобіжників.
| № | A | Позначення |
|---|---|---|
| F1 | 25 | Блок керування ABS |
| F2 | 40 | Блок керування ABS |
| 60 | Гідравлічний насос ABS | |
| F3 | 15/30 | Блок керування двигуном -J623- |
| F4 | 5/7,5/10 | Вентилятор радіатора |
| Датчик рівня та температури масла | ||
| Реле високої тепловіддачі | ||
| Реле низької тепловіддачі (дизель) | ||
| Свічка нагрівання 1 (дизель) | ||
| Свічка нагрівання 3 (дизель) | ||
| Клапан керування випускним розподвалом 1 | ||
| Клапан керування розподвалом 1 | ||
| Привід впускного кулачка циліндра 2 | ||
| Привід випускного кулачка циліндра 2 | ||
| Привід впускного кулачка циліндра 3 | ||
| Привід випускного кулачка циліндра 3 | ||
| Соленоїдний клапан регулювання тиску наддуву | ||
| Клапан керування впускним розподвалом 1 | ||
| Соленоїдний клапан фільтра з активованим вугіллям 1 | ||
| Клапан регулювання тиску масла (бензин) | ||
| F5 | 10 | Клапан регулювання тиску палива (дизель) |
| Клапан дозування палива (дизель) | ||
| Реле живлення компонентів двигуна (бензин) | ||
| F6 | 5 | Вимикач стоп-сигналу |
| F7 | 10 | Насос охолодження наддувного повітря |
| Нагрівальний елемент системи вентиляції картера | ||
| Клапан охолоджуючої рідини для коробки передач | ||
| Клапан рециркуляції повітря турбокомпресора | ||
| Клапан заслінки впускного колектора | ||
| Клапан керування форсункою охолодження поршня | ||
| Клапан охолоджуючої рідини для головки блоку циліндрів (дизель) | ||
| Датчик тиску масла | ||
| Допоміжний насос опалення | ||
| Відсічний клапан охолоджуючої рідини (бензин) | ||
| Клапан регулювання тиску масла (дизель) | ||
| F8 | 10/15 | Лямбда-зонд 1 до каталізатора |
| Блок керування датчика NOx | ||
| Блок керування 2 датчика NOx | ||
| Лямбда-зонд 1 після каталізатора | ||
| F9 | 5/10/20 | Блок керування автоматичного періоду нагрівання (дизель) |
| Нагрівальний елемент системи вентиляції картера | ||
| Датчик масової витрати повітря | ||
| Котушка запалювання 4 з вихідним каскадом | ||
| Котушка запалювання 3 з вихідним каскадом | ||
| Котушка запалювання 2 з вихідним каскадом | ||
| Котушка запалювання 1 з вихідним каскадом | ||
| Соленоїдний клапан фільтра з активованим вугіллям 1 | ||
| Клапан керування випускним розподвалом 1 | ||
| Клапан керування розподвалом 1 | ||
| F10 | 15/20 | Блок керування паливного насоса |
| F11 | 40 | Нагрівальний елемент додаткового повітря |
| F12 | 40 | Нагрівальний елемент додаткового повітря |
| F13 | 30 | Мехатронік коробки передач з подвійним зчепленням |
| Допоміжний гідронасос 1 для масла КПП | ||
| F14 | – | |
| F15 | 15 | Реле звукового сигналу |
| F16 | 20 | Реле живлення компонентів двигуна (бензин) |
| F17 | 7,5 | Блок керування двигуна |
| Блок керування ABS | ||
| F18 | 5/7,5 | Блок керування контролю акумулятора |
| F19 | 30 | Реле 1 електродвигуна склоочисника |
| Реле 2 електродвигуна склоочисника | ||
| F20 | 10 | Сигнальна сирена |
| F21 | 15/20 | Мехатронік коробки передач з подвійним зчепленням |
| F22 | 5/7,5 | Блок керування двигуна |
| F23 | 30 | Стартер |
| F24 | 40 | Нагрівальний елемент додаткового повітря |
| F31 | 15 | Вакуумний насос для гальм |
| F32 | – | |
| F33 | 15 | Допоміжний гідронасос 1 для масла КПП |
| F34 | – | |
| F35 | – | |
| F36 | – | |
| F37 | 20 | Блок керування додаткового обігрівача |
| F38 | – | |
| SBJ | 125 | Запобіжники на тримачі С (панель приладів): №4, 14, 22, 31, 38, 42, 53 |
| Реле живлення запалювання 15 | ||
| Реле розеток живлення | ||
| SBG | 400 | Генератор |
| 508 | Акумулятор | |
| SBE | 80 | Блок керування підсилювача кермового керування |
| SBK | 80 | Запобіжники на тримачі С (панель приладів): №1, 3, 15, 30, 43, 46, 50, 52 |
| SBL | 50 | Вентилятор радіатора |
| Реле | ||
| R1 | Реле стартера 1 | |
| R2 | Реле стартера 2 | |
| R3 | Реле звукового сигналу | |
| R4 | Реле високої тепловіддачі (дизель) | |
| R5 | Головне реле (бензин) | |
| Реле живлення 30 (дизель) | ||
| R6 | Блок керування автоматичного періоду нагрівання (дизель) | |
| R7 | Реле низької тепловіддачі (дизель) | |
| R8 | Реле живлення компонентів двигуна (бензин 2.0л) | |
| R9 | Реле 1 електродвигуна склоочисника | |
| R10 | Реле 2 електродвигуна склоочисника | |
