Volkswagen T-Cross C1 (моделі 2019-2024 років) – це поєднання стилю та сучасних технологій. Цей матеріал містить повний технічний опис запобіжників та реле Фольксваген Т-Крос. Ми підготували для вас актуальні схеми монтажних блоків, вказали місця їхнього прихованого розташування та додали фото приклади для легшої ідентифікації. Також ми чітко позначили запобіжник, що живить прикурювач.
Через високу інтеграцію систем у платформу C1, деякі запобіжники можуть відповідати за декілька, здавалося б, непов’язаних функцій (наприклад, розетка 12V та модуль підсвічування салону). Тому при заміні одного елемента варто перевірити працездатність усіх суміжних систем комфорту.
Volkswagen T-Cross та Taigun – це назви-близнюки однієї моделі, де Тайгун закріпився переважно на ринку Індії. Цікаво, що це ім’я дісталося кросоверу «у спадок» від концепту 2012 року на базі компактного VW Up!, який так і не пішов у серію, тому вдалу назву просто перенесли на індійську версію T-Cross.
Пам’ятайте, що схеми можуть відрізнятися від представлених у матеріалі. У разі складнощів із діагностикою - найближчий дилер допоможе вирішити проблему професійно.
Пасажирський салон
Він розташований під рульовою колонкою, за захисним кожухом.
| № | А | Опис |
|---|---|---|
| 1 | 20 | Блок керування детектором причепа |
| 2 | – | |
| 3 | 30 | Блок керування цифровою аудіосистемою |
| 4 | – | |
| 5 | – | |
| 6 | 40 | Блок управління бортовою мережею |
| 7 | – | |
| 8 | 30 | Блок керування вентилятором припливного повітря |
| 9 | – | |
| 10 | 20 | Блок керування детектором причепа |
| 11 | – | |
| 12 | 15 | Ремінь безпеки переднє ліве (ліве кермо) |
| Ремінь безпеки переднє праве (праве кермо) | ||
| 13 | 7,5 | Поворотний вимикач світла |
| Датчик дощу та світла | ||
| Блок керування електронікою кермової колонки | ||
| Діагностична сполука | ||
| 14 | 10 | Блок керування електронікою кермової колонки |
| 15 | 7,5 | Блок управління модулем екстреного виклику та блок зв’язку |
| Вставка в панель приладів | ||
| 16 | 40 | Блок управління бортовою мережею |
| 17 | 30 | Блок керування дверима водія (праве кермо) |
| Блок управління передніми пасажирськими дверима (ліве кермо) | ||
| Блок керування задніми водійськими дверима (праве кермо) | ||
| Блок управління задніми пасажирськими дверима (ліве кермо) | ||
| 18 | 30 | Блок управління бортовою мережею |
| 19 | 25 | Блок управління 1 інформаційної електроніки |
| 20 | 30 | Блок управління бортовою мережею |
| 21 | 30 | Блок керування підігрівачем відновника |
| 22 | – | |
| 23 | 7,5 | Камера заднього виду |
| 24 | 5 | Блок індикації передньої інформаційної індикації та блоку управління блоку управління |
| Телефонний кронштейн | ||
| Блок управління стабілізацією передачі та прийому | ||
| 25 | 7,5 | Блок керування електронікою кермової колонки |
| 26 | 7,5 | Діагностичний інтерфейс шини даних |
| 27 | – | |
| 28 | 7,5 | Датчик охоронної сигналізації |
| 29 | 7,5 | Звуковий сигнал протиугінної сигналізації |
| 30 | 15 | Ремінь безпеки переднє ліве (праве кермо) |
| Ремінь безпеки переднє праве (лівостороннє кермо) | ||
| 31 | 15 | Органи управління обігрівачем та кондиціонером |
| 32 | 7,5 | Вимикач запалювання/стартера |
| 33 | 30 | Блок керування дверима водія (ліве кермо) |
| Блок управління передніми пасажирськими дверима (праве кермо) | ||
| Блок управління задніми водійськими дверима (ліве кермо) | ||
| Блок управління задніми пасажирськими дверима (праве кермо) | ||
| 34 | – | |
| 35 | 40 | Блок управління бортовою мережею |
| 36 | 20 | Блок управління бортовою мережею |
| 37 | 30 | Блок керування підігрівом сидінь |
| 38 | 30 | Блок управління бортовою мережею |
| 39 | 10 | Блок адаптивного круїз-контролю |
| Блок управління системою допомоги під час паркування | ||
| Блок управління системою контролю сліпих зон | ||
| Блок управління системи контролю сліпих зон 2 | ||
| Передня камера для систем допомоги водієві | ||
| 40 | 7,5 | Регулятор коректора фар |
| Поворотний перемикач світла | ||
| Модуль перемикачів 1 у центральній консолі | ||
| Перемикач світла заднього ходу | ||
| Блок керування електронікою кермової колонки | ||
| Передня ліва фара (Галогенні фари) | ||
| Передня права фара (Галогенні фари) | ||
| Діагностична сполука | ||
| Внутрішнє дзеркало з автоматичним затемненням. | ||
| 41 | 7,5 | Регулятор зовнішніх дзеркал |
| 42 | 7,5 | Датчик положення зчеплення |
| Датчик тиску контуру холодоагенту | ||
| Реле стартера 1 | ||
| Реле стартера 2 | ||
| 43 | 15 | Реле насоса омивача |
| Електродвигун склоочисника заднього скла | ||
| Нагрівальний елемент форсунки лівого омивача | ||
| Нагрівальний елемент форсунки правого омивача | ||
| 44 | 7,5 | Модуль перемикача 1 центральної консолі |
| Блок керування подушками безпеки | ||
| 45 | – | |
| 46 | – | |
| 47 | – | |
| 48 | 7,5 | Блок управління електронного блокування рульової колонки |
| Інтерфейс для системи входу та запуску | ||
| 49 | 7,5 | Реле системи дозування відновлювача |
| 50 | – | |
| 51 | 7,5 | USB-роз’єм для заряджання 1 |
| USB-роз’єм для заряджання 2 | ||
| 52 | 15 | Передня права фара (світлодіодні фари) |
| 53 | 7,5 | Механізм перемикання |
| Соленоїд блокування вилучення ключа запалювання | ||
| 54 | 15 | Передня ліва фара (світлодіодні фари) |
| 55 | 20 | Прикурювач |
| 56 | 30 | Органи управління обігрівачем та кондиціонером |
| 57 | – | |
| 58 | 7,5 | Насос омивачів вітрового та заднього скла |
| 59 | 10 | Блок управління бортовою мережею |
| 60 | 30 | Блок керування детектором причепа |
| 61 | 30 | Блок керування детектором причепа |
| Реле | ||
| R1 | Реле клапана відсікання газу (газовий двигун)/Реле системи дозування відновника (дизель) | |
| R2 | Реле насоса омивача | |
| R3 | Реле подачі напруги на клему 15 | |
| R4 | Клема 75x, реле подачі напруги | |
| R5 | Пусто | |
| R6 | Пусто | |
За роботу прикурювача відповідає запобіжник номер 55 на 20А.
Якщо у вашому T-Cross раптово перестав працювати прикурювач, перш ніж лізти до блоку, перевірте, чи не потрапила дрібна монета в гніздо розетки – це класична “хвороба” компактних кросоверів VW.
Моторний відсік

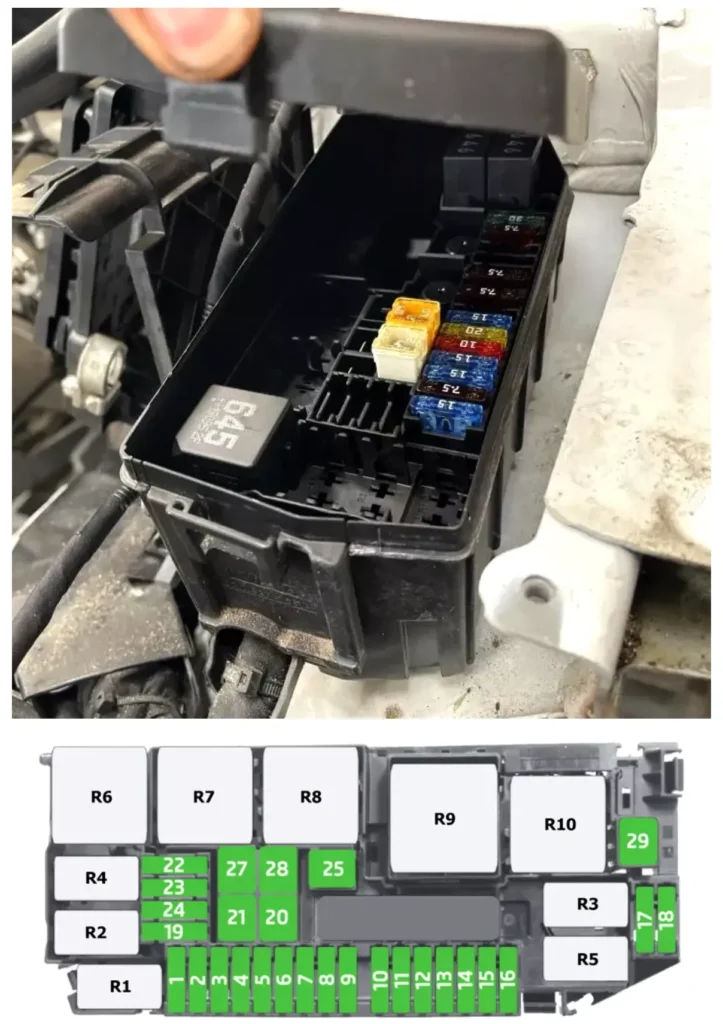

Блок запобіжників і реле
Під капотом блок запобіжників і реле розташований з лівого боку, поруч з акумулятором.
| № | А | Позначення |
|---|---|---|
| 1 | 15/30 | Блок керування двигуном/мотором (15А – бензин; 30А – дизель) |
| 2 | 7,5 | Дизель: |
| Реле системи дозування відновлювача | ||
| Клапан контролю тиску олії | ||
| Клапан охолоджувальної рідини головки блоку циліндрів | ||
| Насос охолодження наддувного повітря | ||
| Допоміжний насос для опалення | ||
| 3 | 15 | Лямбда-зонд 1 після каталізатора (Бензин) |
| Лямбда-зонд 1 перед каталітичним нейтралізатором (бензин) | ||
| Блок керування датчика NOx (Дизель) | ||
| Блок керування 2 датчика NOx (Дизель) | ||
| 4 | 15 | Блок керування паливним насосом |
| 5 | 20 | Датчик рівня та температури олії |
| Електромагнітний клапан регулювання тиску наддуву (дизель) | ||
| Електромагнітний клапан 1 фільтра з активованим вугіллям (бензин) | ||
| Клапан керування розподільчим валом 1 (бензин) | ||
| Клапан управління випускним розподільним валом 1 (бензин) | ||
| Клапан контролю тиску олії (Бензин) | ||
| Вентилятор радіатора | ||
| 6 | 7,5/20 | Котушка запалювання 1 з вихідним каскадом (Бензин) |
| Нагрівальний елемент вентиляції картера (Дизель, 7,5А) | ||
| Котушка запалювання 2 з вихідним каскадом (Бензин) | ||
| Котушка запалювання 3 з вихідним каскадом (Бензин) | ||
| Блок автоматичного керування світінням (Дизель, 7,5А) | ||
| 7 | 15 | Вакуумний насос гальм (Бензин) |
| 8 | 10 | Клапан дозування палива (Дизель) |
| 9 | 7,5 | Вимикач стоп-сигналу |
| 10 | 7,5 | Блок керування монітором акумуляторної батареї |
| 11 | – | |
| 12 | 10 | Реле магнітної муфти |
| 13 | – | |
| 14 | 7,5 | блок управління АБС |
| Головне реле (Бензин) | ||
| Реле подачі напруги на клему 30 (Дизель) | ||
| Блок керування двигуном/мотором | ||
| 15 | 30 | Мехатронік коробки з подвійним зчепленням |
| 16 | – | |
| 17 | 7,5 | Блок керування двигуном/мотором |
| 18 | 30 | Стартер |
| 19 | – | |
| 20 | 40/60 | блок управління АБС |
| 21 | 25 | блок управління АБС |
| 22 | – | |
| 23 | – | |
| 24 | – | |
| 25 | 40 | Елемент підігріву двигуна |
| 26 | 50 | Вентилятор радіатора |
| 27 | 40 | Елемент підігріву двигуна |
| 28 | 40 | Елемент підігріву двигуна |
| Реле | ||
| R1 | Реле живлення компонентів двигуна (реле паливного насосу) | |
| R2 | Реле магнітної муфти | |
| R3 | Реле стартера 2 | |
| R4 | Реле вакуумного насоса (бензин 1,5 л) | |
| R5 | Реле стартера 1 | |
| R6 | Реле напруги на клему 30 (дизель) Головне реле (бензин) | |
| R7 | Реле високої теплової потужності (дизель) Реле 2-ї швидкості вентилятора радіатора (бензин) | |
| R8 | Реле малої теплової потужності (дизель) Реле вентилятора радіатора (бензин) | |
| R9 | Блок автоматичного керування свічками розжарювання (дизель) | |
| R1 | Пусто | |
Блок запобіжників живлення
Ще один блок запобіжників високої потужності розташований на акумуляторі.
| № | А | Призначення |
|---|---|---|
| SA1 | 350 | Стартер |
| Генератор із регулятором напруги | ||
| SA2 | – | |
| SA3 | 150 | Утримувач запобіжника B-SB-: запобіжники № 10, 12, 14, 15, 20, 21, 26. |
| Головне реле (Бензин) | ||
| Реле подачі напруги на клему 30 (Дизель) | ||
| Реле низької теплової потужності | ||
| Реле високої теплової потужності | ||
| Блок автоматичного контролю періоду свічення | ||
| Реле стартера 1 | ||
| Реле стартера 2 | ||
| 508 | акумулятор | |
| SA4 | 80 | Утримувач запобіжника C-SC-: запобіжники № 6, 12, 21, 23, 25, 38, 48, 54 |
| SA5 | 125 | Утримувач запобіжника C-SC-: запобіжники № 8, 10, 26, 28, 33, 35, 37, 49, 52, 53, 59, 60, 61. |
| Реле подачі напруги на клему 15 | ||
| Клема 75x, реле подачі напруги | ||
| SA6 | 80 | Рульова рейка |
